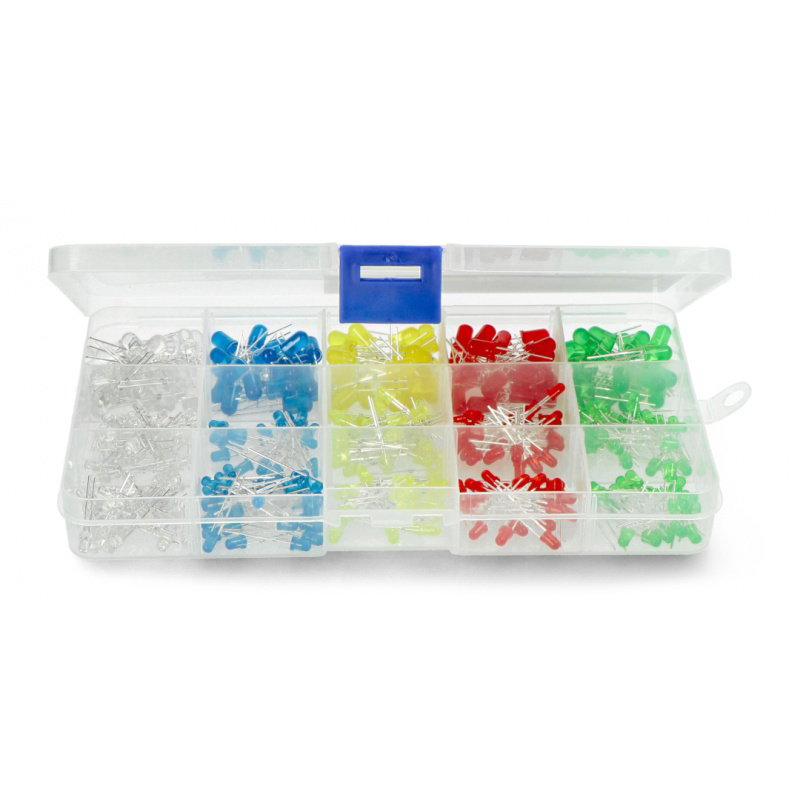

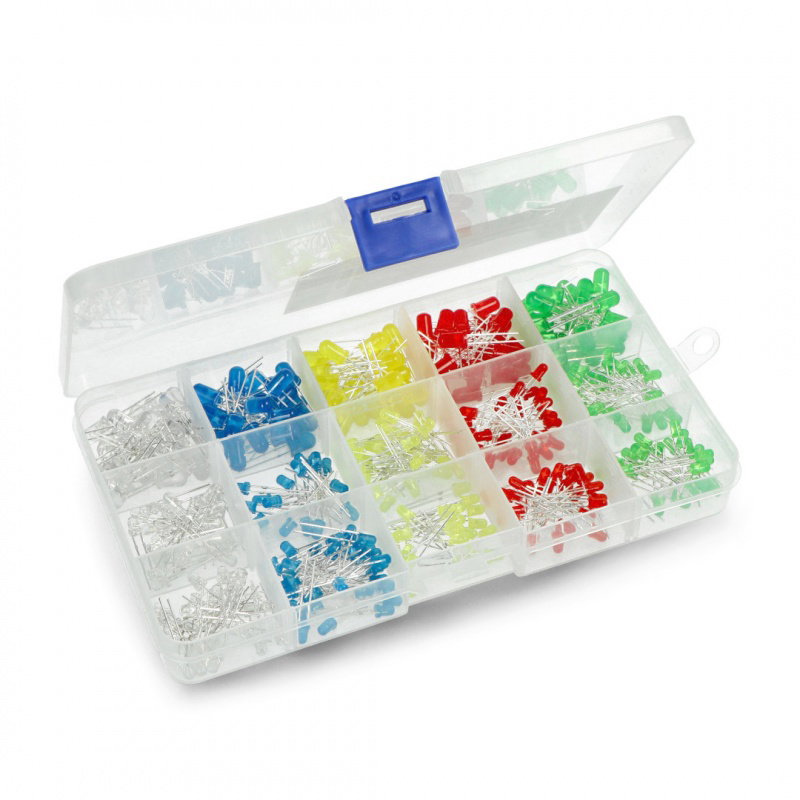

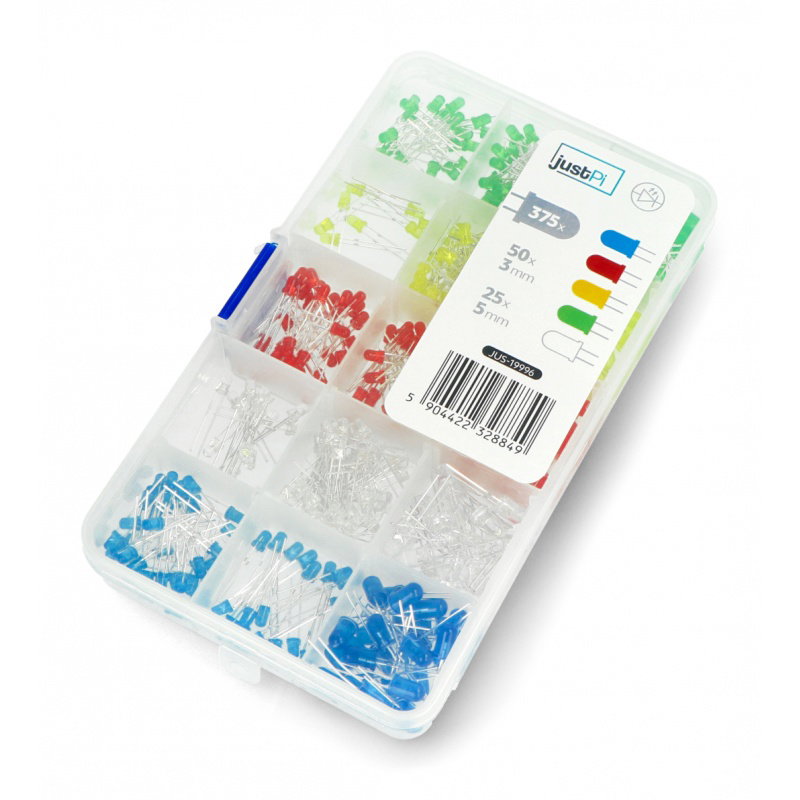

Produktbeschreibung: Ein Satz von 3 mm und 5 mm LEDs - justPi - 375 Stück + Organizer
Ein Satz LED-Dioden in einem 3-mm- und 5-mm-DIP -Gehäuse enthält bis zu 375 LEDs . Jede Farbe ist in einer Menge von 50 Stück - 3 mm LEDs und 25 Stück - 5 mm LEDs erhältlich. Die Dioden werden mit einer Spannung von 1,8 V bis 3,2 V versorgt, die Stromaufnahme beträgt 20 mA. Dioden werden sich bei der Erstellung verschiedener elektronischer Projekte bewähren. Dies ist ein notwendiges Kit für jeden Heimwerker.
Spezifikation einer Reihe von Dioden
- Versorgungsspannung: 1,8 V bis 3,2 V
- Stromaufnahme: 20 mA
- Abstrahlwinkel: 35° bis 60°
- LED-Farben: weiß, grün, gelb, rot, blau
- Abmessungen des Organizers: 173 x 100 mm

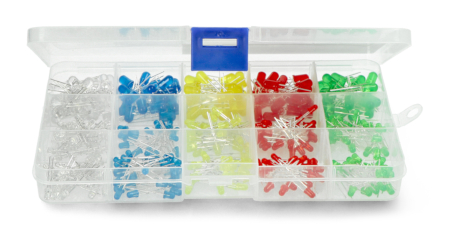

Ein Satz von 3 mm und 5 mm Dioden - 375 Stk.
Bitte beachten Sie, dass jede Diode einen passenden Widerstand benötigt. Seine Abwesenheit wird es irreversibel beschädigen. Sie sind sich nicht sicher, welchen Widerstand Sie wählen sollen? Überprüfen Sie, wie Sie den richtigen Widerstand für die LED-Diode auswählen !
Inhalt des LED-Kits | ||||
|---|---|---|---|---|
| Nein. | Bild | Name | Versorgungsspannung | Menge |
| 1. |  | 5 mm rote LED . | von 2 V auf 2,2 V | 25 Stk. |
| 2. |  | 5 mm grüne LED . | von 3 V auf 3,2 V | 25 Stk. |
| 3. |  | 5 mm gelbe LED . | von 2 V auf 2,2 V | 25 Stk. |
| 4. |  | 5 mm blaue LED . | von 3 V auf 3,2 V | 25 Stk. |
| 5. |  | 5 mm weiße LED . | von 3 V auf 3,2 V | 25 Stk. |
| 6. |  | 3 mm rote LED . | von 1,8 V auf 2,2 V | 50 Stück. |
| 7. |  | 3 mm grüne LED . | von 2,8 V auf 3,2 V | 50 Stück. |
| 8. |  | 3 mm gelbe LED . | von 1,8 V auf 2,2 V | 50 Stück. |
| 9. |  | 3 mm blaue LED . | von 2,8 V auf 3,2 V | 50 Stück. |
| 10. |  | 3 mm weiße LED . | von 3 V auf 3,2 V | 50 Stück. |
| 11. |  | Veranstalter . | - | 1 Stück. |
Ein optoelektronisches Werkzeug für jeden Hersteller
Vorbereitet von der Marke justPi, ein Satz von 375 Stück. 3-mm- und 5-mm-LEDs in einem Kunststoff-Organizer eignen sich perfekt als praktische Aufbewahrung von Leuchtdioden, die als optische Indikatoren in selbstgebauten oder reparierten elektronischen Geräten verwendet werden.
Das Set enthält Elemente in den gängigsten Gehäusen für die Durchsteckmontage - die zylinderförmigen Diodenkörper mit halbkreisförmiger Linse sind mit Drahtanschlüssen ausgestattet, die sich radial auf der Unterseite des Gehäuses befinden. Genormte Gehäusedurchmesser (3 mm und 5 mm) erleichtern den Einbau von LEDs z.B. in Gehäuseöffnungen oder in selbst entwickelten 3D-Drucken erheblich.
Möglichkeiten zur Befestigung der LEDs
Die im justPi-Set enthaltenen 3-mm- und 5-mm-LEDs können auf vielfältige Weise in den Zielapplikationen verbaut werden. Die einfachste und am häufigsten verwendete Lösung besteht darin, die Diode senkrecht zu ihrer Oberfläche auf die Leiterplatte zu löten - diese Methode funktioniert am besten in Systemen, die ohne Gehäuse arbeiten (z. B. Prototypen).
Für den Fall, dass die Diode aus dem Gerätegehäuse herausgeführt werden muss, ist es am einfachsten, sie in ein Loch mit Nenndurchmesser (3 oder 5 mm) oder etwas kleiner (je nach Art des zu bohrenden Materials) zu drücken und die Toleranz des Lochs). Eine bessere und ästhetischere Lösung wird die Verwendung von speziellen Haltern sein, die auf den Flansch des LED-Gehäuses aufgeschnappt werden.
