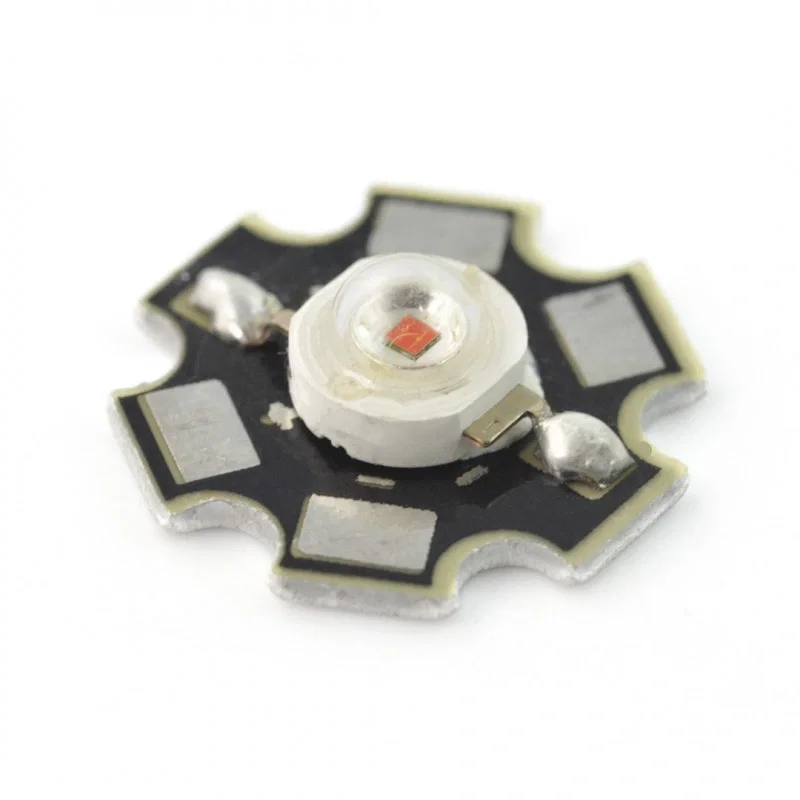

Produktbeschreibung: IR Power LED Star 1 W - Infrarot 940 nm mit Kühlkörper
Power- LED -IR-Diode mit einer Leistung von 1 W mit Kühlkörper. Es sendet Licht im Infrarotbereich mit einer Wellenlänge von 940 nm aus.
Verbindung
Damit die Diode ordnungsgemäß funktioniert, muss ein Widerstand oder ein geeigneter Strombegrenzungstreiber angeschlossen werden. Die Pads sind auf der Platine wie folgt beschrieben:
- + Pluspol
- - Minuspol

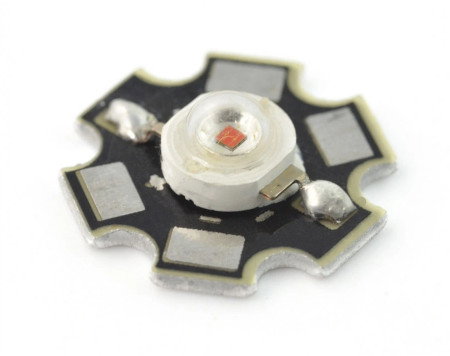

1 W IR Power LED Star - Infrarot 940 nm mit Kühlkörper.
Maße.

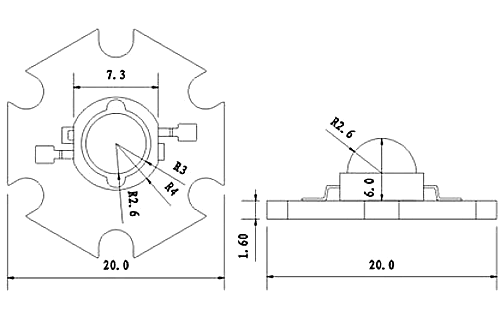

Maße
Die folgende technische Zeichnung ermöglicht es Ihnen, das System für die Power-LED-Diode richtig zu entwerfen.
POWER-LED-Spezifikation - Infrarot
- Leistung: 1 W
- Typ: Infrarot-IR
- Wellenlänge: 940 nm
- Abstrahlwinkel: 120°
- Arbeitsparameter:
- Spannung: 1,8 V - 2,0 V
- Strom: max.: 350 mA
