Produktbeschreibung: DFRobot Gravity - CO2 Kohlendioxidsensor - elektrochemisch
Kohlendioxidsensor mit analogem und digitalem Ausgang. Es wird mit einer Spannung von 5 V betrieben und funktioniert mit Arduino-Modulen . Das Kit enthält ein Kabel, das an das DFRobot IO Expansion Shield angepasst ist.
Kommunikation
Der Sensor ist mit digitalen und analogen Ausgängen ausgestattet. Die Spannung am Analogausgang sinkt mit steigender CO2-Konzentration. Mit dem eingebauten Potentiometer kann die Anregungsschwelle eingestellt werden, bei der der digitale Ausgang schaltet.
|
Das Produkt ist mit Arduino kompatibel Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch . |
Der Sensor funktioniert mit jedem Mikrocontroller, der mit analogen Eingängen ausgestattet ist, einschließlich Arduino . Um die Daten auszulesen, reicht es aus, die Stromversorgung und den Ausgangspin mit einem beliebigen analogen Eingang des Mikrocontrollers zu verbinden und das Messergebnis auszulesen.
Beispiel für Sensoranschluss.
Spezifikation des Kohlendioxidsensors
- Versorgungsspannung: 5V
- Basierend auf MG811-Modul ( Dokumentation )
- Kommunikation:
- analoges Signal - der Wert nimmt mit zunehmender Partikelkonzentration in der Luft ab
- digitales Signal - informiert über das Überschreiten der vom Potentiometer eingestellten Schwelle
- Typ: elektrochemisch
- Kabel zur Verbindung mit DFRobot IO Expansion Shield
- Fliesengröße: 32 x 42 mm
Detaillierte Angaben zur Genauigkeit und Betriebsbedingungen des Sensors sowie Grafiken finden Sie in der Dokumentation .

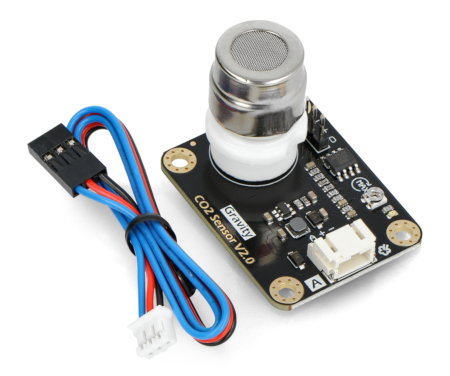

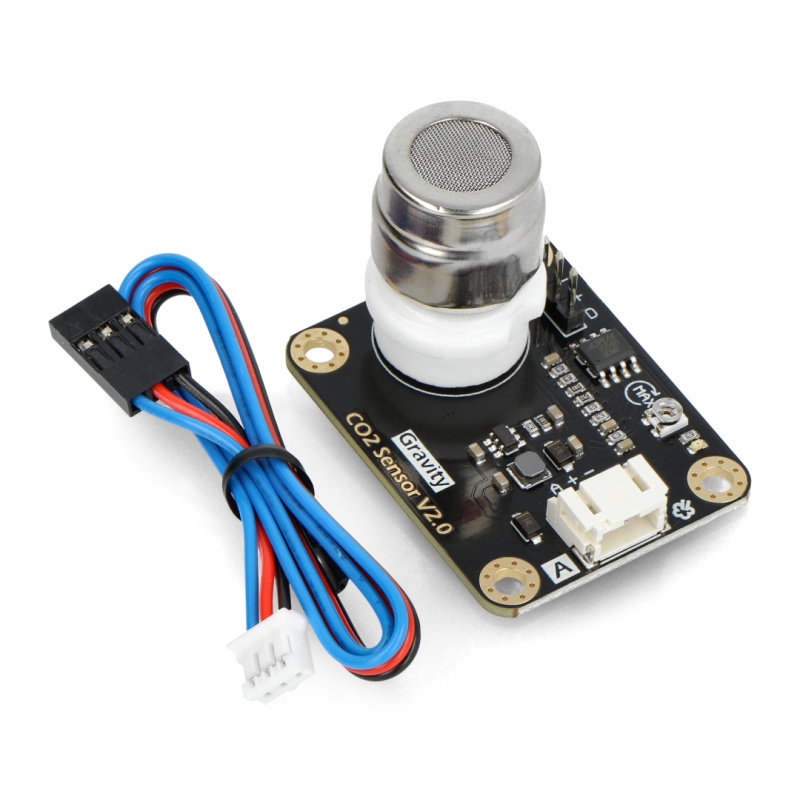

Satz enthält:
- Kohlendioxidsensor CO2
- Verbindungskabel

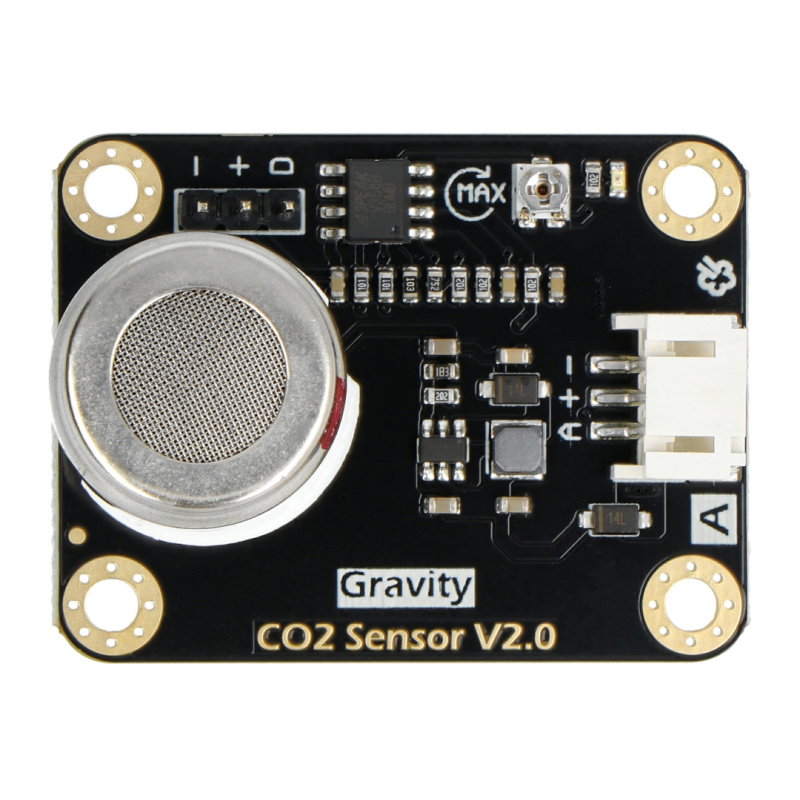

DFRobot Gravity - CO2 Kohlendioxidsensor
DFRobot-Messsensormodul aus der Gravity-Serie. Mit dem Sensor können Sie die Kohlendioxidkonzentration in der Luft in Echtzeit messen. Der Kohlendioxidsensor basiert auf dem spezialisierten MG-811-System, das eine sehr gute Messgenauigkeit bei verschiedenen Umgebungsbedingungen gewährleistet. Um das CO2-Sensormodul mit dem Arduino-Board zu verbinden, sollte der digitale Ausgang mit einem digitalen Pin im Arduino verbunden werden, der im Eingangsmodus programmiert ist, und der analoge Ausgang sollte mit einem der Eingänge des Analog-zu verbunden werden -Digitalwandler (A0 - A5).
SEN0159 - Elektrochemische Messung
Im Gegensatz zu herkömmlichen Infrarot-CO2-Sensoren ist der SEN0159-Sensor ein elektrochemischer Sensor mit bis zu doppelt so großem Messbereich (bis zu 10.000 ppm). Die Messung erfolgt auf Basis der in einer galvanischen Festelektrolytzelle ablaufenden chemischen Reaktionen. Kohlendioxid ist ein Nebenprodukt dieser Reaktionen. Zum Einsatz kommt unter anderem das CO2-Sensormodul von DFRobot in Messsystemen für Luftqualitätsparameter, Überwachung von Fermentationsprozessen in der Landwirtschaft, sowie bei der Messung der CO2-Konzentration in geschlossenen Räumen.
