Produktbeschreibung: Schwerkraft - HF-Fluorwasserstoffsensor - I2C / UART - Werkskalibriert - DFRobot SEN0475
Ein Sensor , der die Konzentration von HF-Fluorwasserstoff in der Luft erfasst. Es wird von DFRobot hergestellt und ist mit einer werkseitig kalibrierten Sonde ausgestattet, mit der Sie präzise Messungen durchführen können. Der Messbereich für Chlor liegt zwischen 0 ppm und 10 ppm . Das Modul unterstützt drei Schnittstellen: analog , I2C und UART und hat bis zu 32 I2C-Adressen zur Auswahl. Es zeigt starke Entstörungseigenschaften, es zeichnet sich durch sehr gute Empfindlichkeit und hohe Messstabilität aus.
Inhalt des Kits

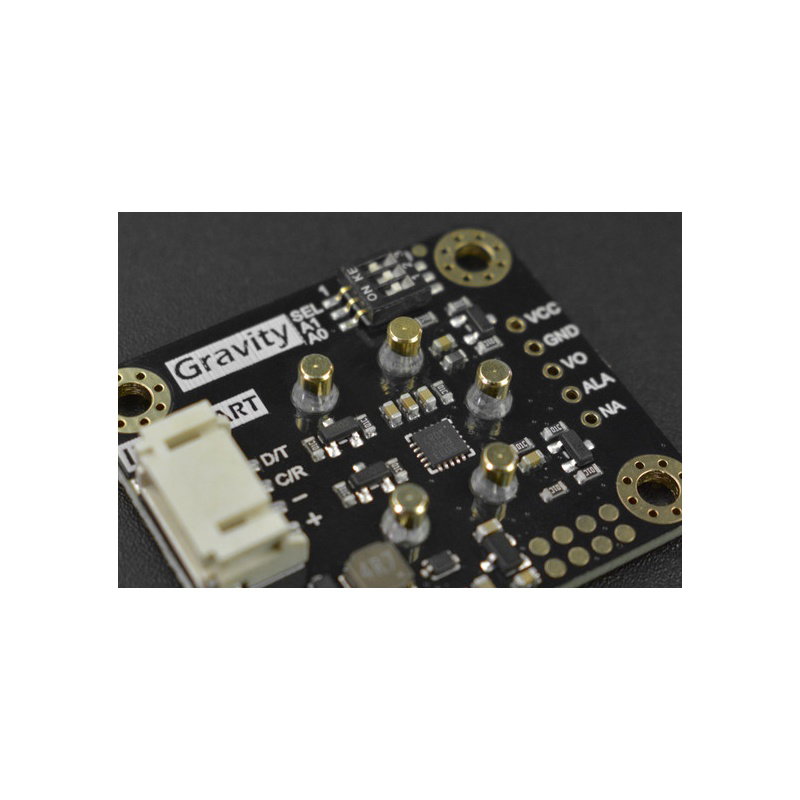

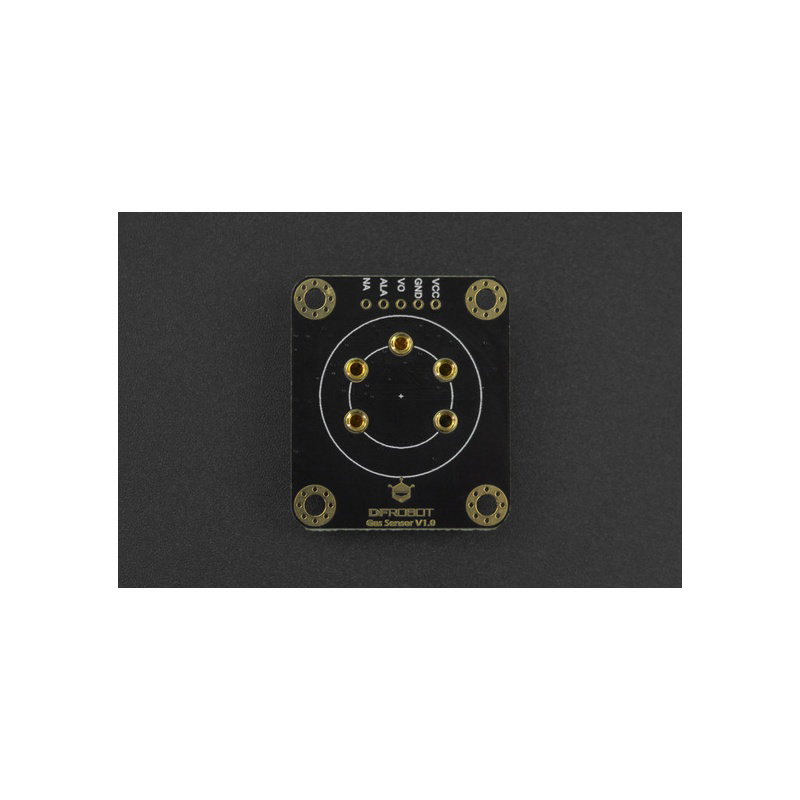

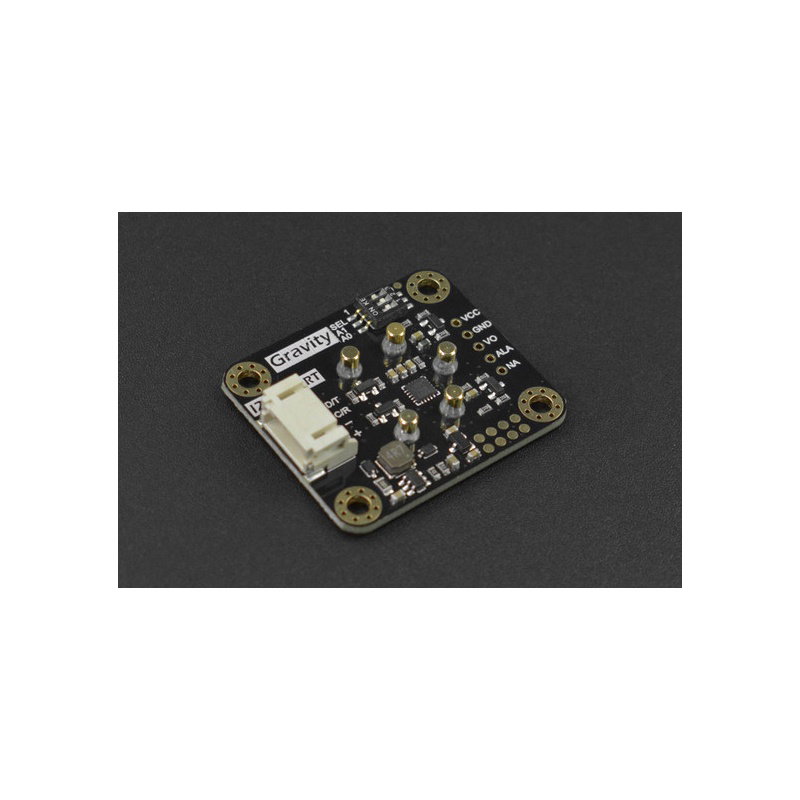

- HF-Fluorwasserstoffsensor - Adapterplatte

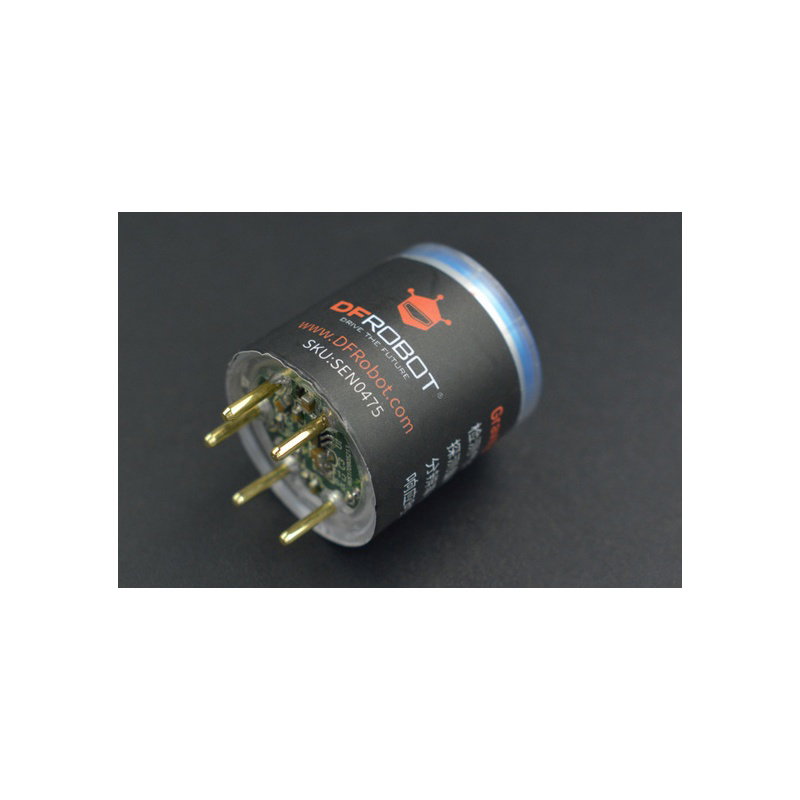

- HF-Sensorsonde
- 4-poliges Gravity-Verbindungskabel
Schwerkraft - HF-Fluorwasserstoffsensor.
Das Produkt ist kompatibel mit Arduino, ESP32, Raspberry Pi
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die unter anderem Anschlusshinweise und Beispielprogrammcode enthält.
Die Sensoren haben das gleiche Datenformat, sodass sie parallel arbeiten können.
Eine Reihe von werkseitig kalibrierten Sensoren von DFRobot

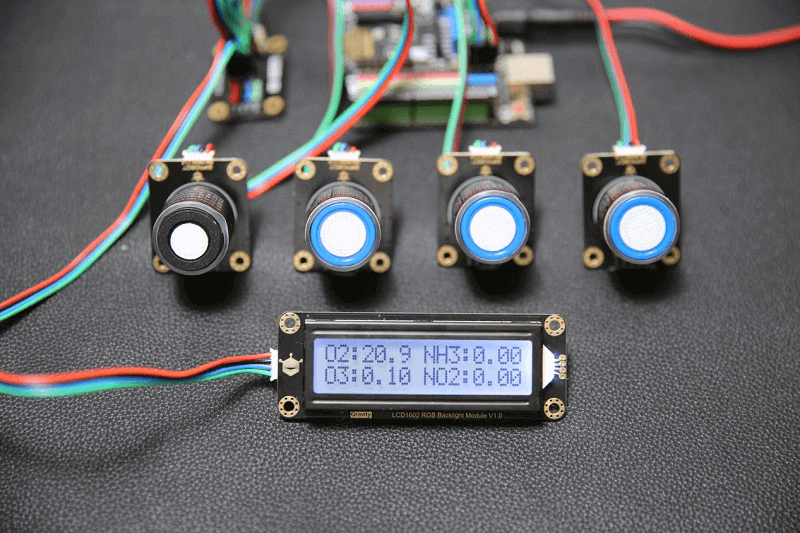

Der Hersteller DFRobot hat eine Reihe von werkskalibrierten Sensoren entwickelt, die auf die gleiche Weise funktionieren und das gleiche Datenformat haben, sodass sie parallel arbeiten können. Durch die gleichzeitige Verwendung mehrerer Sensoren können Sie viele fortschrittliche Geräte erstellen - für den industriellen und Amateurgebrauch. Die Serie besteht aus bis zu 12 Modulen, die die Erkennung von Gasen wie CO , O2 , NH3 , H2S , NO2 , HCL , H2 , PH3 , SO2 , O3 , CL2 , HF ermöglichen.
Anwendung des Sensors
- Industrielle Detektion von Fluorwasserstoff
- Umweltschutz weit verstanden
- Intelligente Landwirtschaft
Technische Spezifikation des Sensors
- Erkanntes Gas: HF-Fluorwasserstoff
- Kompatibilität: Arduino, ESP32, Raspberry Pi
- Erfassungsbereich: 0 ppm bis 10 ppm
- Versorgungsspannung: 3,3 V bis 5,5 V DC
- Stromaufnahme: ＜ 5 mA
- Ausgangssignal: analog
- Kommunikationsschnittstelle: UART / I2C
- Arbeitstemperaturbereich: -20°C bis 50°C
- Lebensdauer: > 2 Jahre
- Abmessungen der Sensoradapterplatte: 37 x 32 mm
Die Sensorsonde wurde werkseitig kalibriert, was schnelle und präzise Messungen ermöglicht.
Vergleichstabelle der Serie kalibrierter Sensoren von DFRobot
| DFR-20981 | DFR-20982 | DFR-21003 | DFR-21002 | |
|---|---|---|---|---|
| Art des Gases | O2 Sauerstoff | CO-Gas | H2S Schwefelwasserstoff | Chlor CL2 |
| Erfassungsbereich | von 0% bis 25% vol. | von 0 ppm bis 1000 ppm | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm |
| Auflösung | 0,1 Vol.-% | 1 ppm | 1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0 V bis 1,5 V | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V |
| Vout1 | 1 V @ 10 Vol.% | 0,9 V bei 200 ppm | 1,5 V bei 50 ppm | 1,2 V bei 10 ppm |
| Reaktionszeit (T90) | ≤ 15 s | ≤ 30 s | ≤ 30 s | ≤ 60 s |
| DFR-21001 | DFR-21000 | DFR-20999 | DFR-20998 | |
|---|---|---|---|---|
| Art des Gases | NH3-Ammoniak | SO2 Schwefeldioxid | NO2 Stickstoffdioxid | O3 Ozon |
| Erfassungsbereich | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 10 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V |
| Vout1 | 1,4 V bei 50 ppm | 0,9 V bei 10 ppm | 1,3 V bei 10 ppm | 0,7 V bei 5 ppm |
| Reaktionszeit (T90) | ≤ 150 s | ≤ 30 s | ≤ 30 s | ≤ 120 s |
| DFR-20997 | DFR-20996 | DFR-21010 | DFR-20995 | |
|---|---|---|---|---|
| Art des Gases | H2 Wasserstoff | HCL Chlorwasserstoff | HF Fluorwasserstoff | PH3 Phosphin |
| Erfassungsbereich | von 0 ppm bis 1000 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 1000 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V | von 0,6 V bis 3 V |
| Vout1 | 1,3 V bei 500 ppm | 0,7 V bei 5 ppm | 0,7 V bei 5 ppm | 0,7 V bei 50 ppm |
| Reaktionszeit (T90) | ≤ 120 s | ≤ 60 s | ≤ 60 s | ≤ 30 s |
