Produktbeschreibung: Schwerkraft – H2S-Schwefelwasserstoffsensor – I2C/UART – Werkskalibriert – DFRobot SEN0467
Der Sensor dient zur Messung der Konzentration von Schwefelwasserstoff H2S in der Luft. Es wird von der Firma DFRobot hergestellt und verfügt über eine werkseitig kalibrierte Sonde , die präzise Messungen in kurzer Zeit ermöglicht. Der Messbereich für Schwefelwasserstoff reicht von 0 ppm bis 100 ppm . Das Modul unterstützt drei Schnittstellen: analog , I2C und UART und hat bis zu 32 I2C-Adressen zur Auswahl. Es zeigt starke Entstörungseigenschaften, es zeichnet sich durch sehr gute Empfindlichkeit und hohe Messstabilität aus.

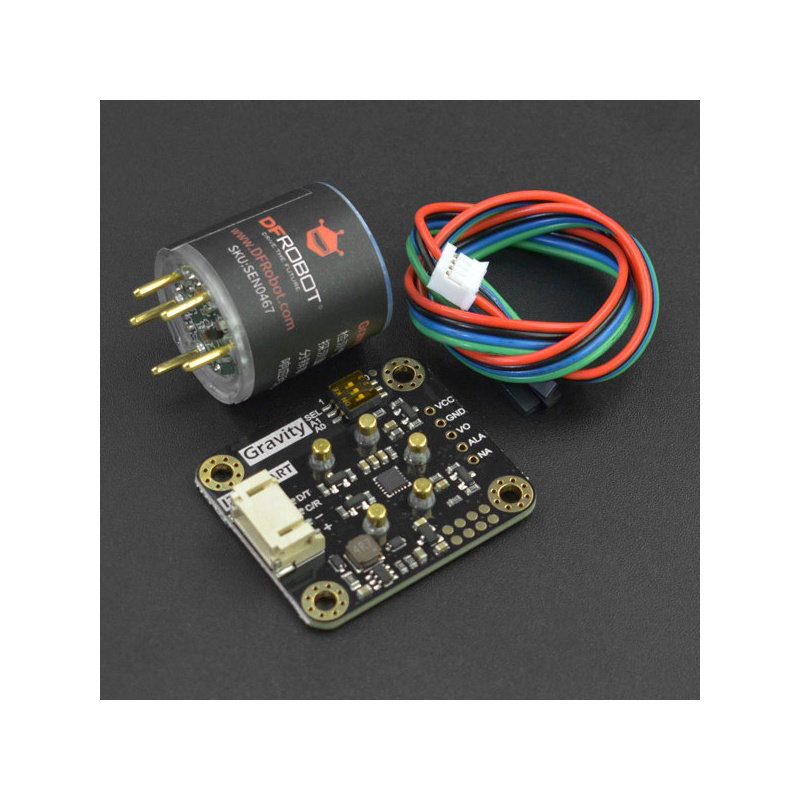

Inhalt des Kits

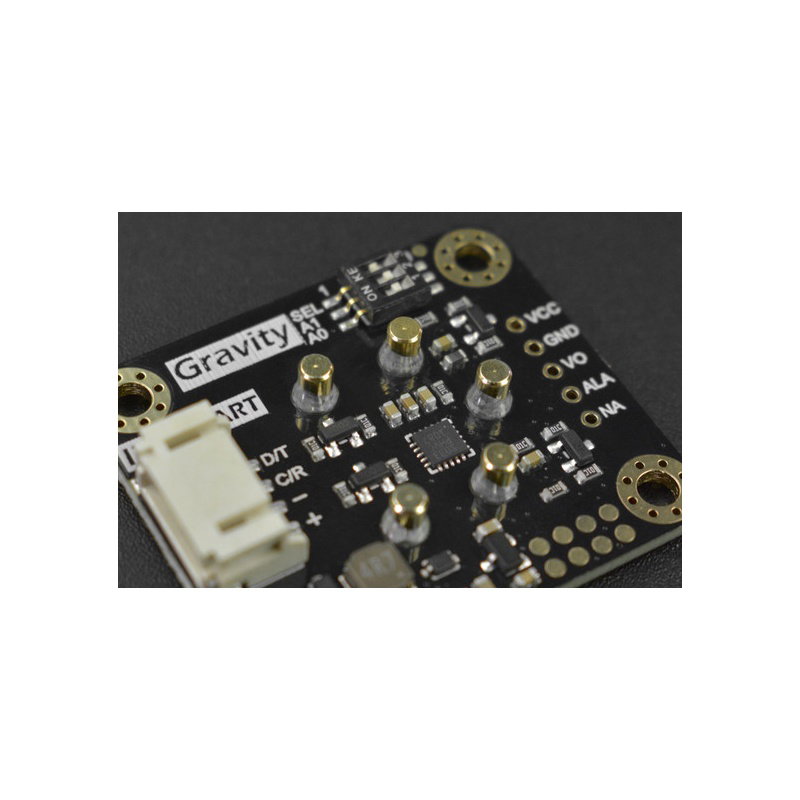

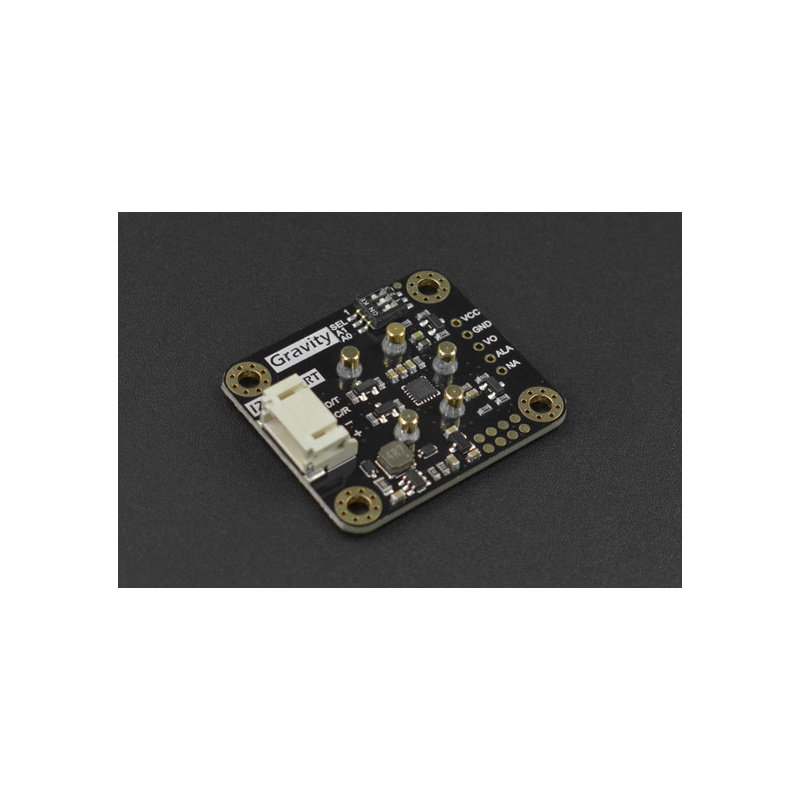

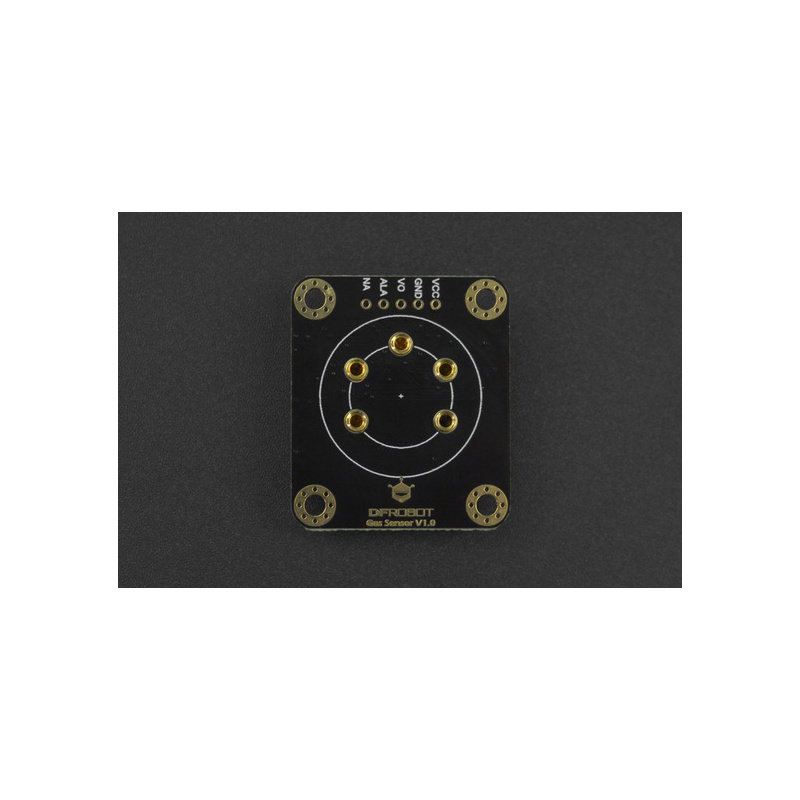

- H2S Schwefelwasserstoffsensor - Adapterplatte

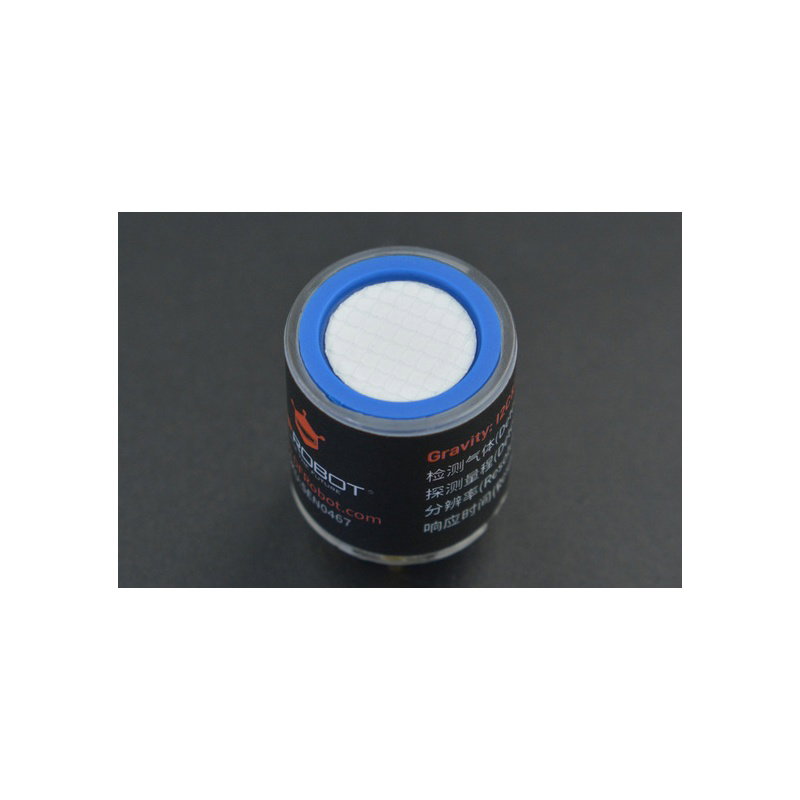

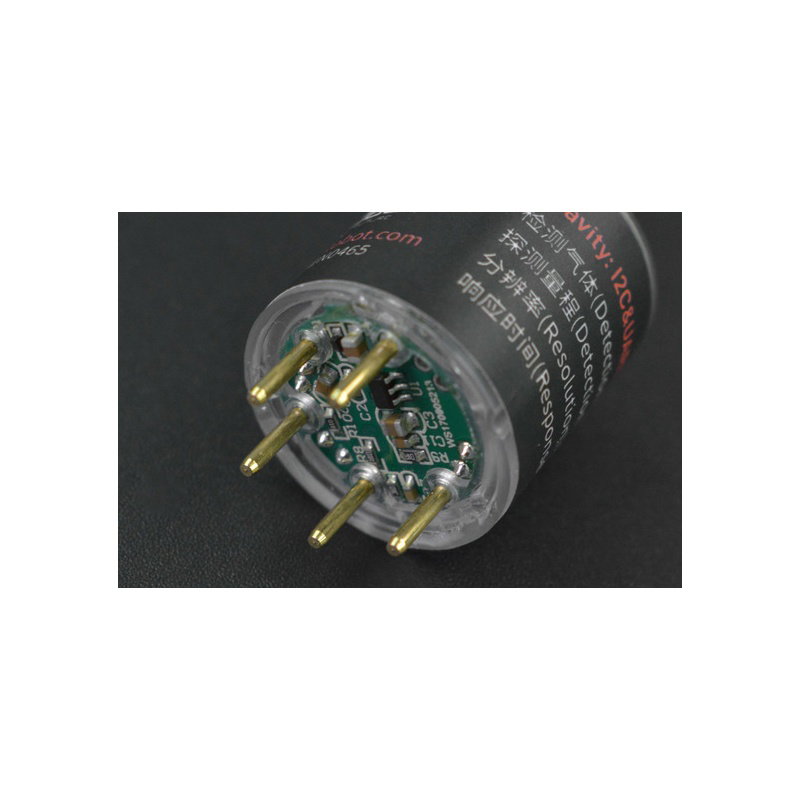

- H2S-Sensorsonde
- 4-poliges Gravity-Verbindungskabel
Schwerkraft - Schwefelwasserstoffsensor.
Das Produkt ist kompatibel mit Arduino, ESP32, Raspberry Pi
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die unter anderem Anschlusshinweise und Beispielprogrammcode enthält.
Die Sensoren haben das gleiche Datenformat, sodass sie parallel arbeiten können.

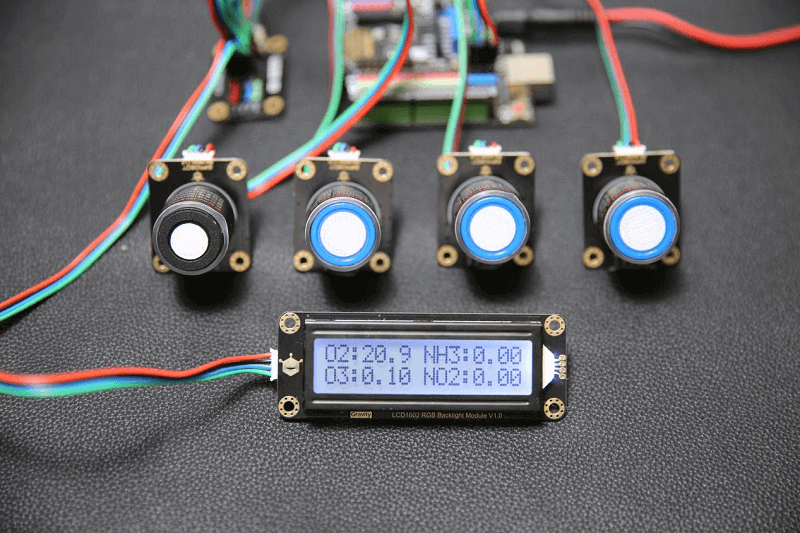

Eine Reihe von werkseitig kalibrierten Sensoren von DFRobot
Der Hersteller DFRobot hat eine Reihe von werkseitig kalibrierten Sensoren vorbereitet, die auf die gleiche Weise funktionieren und das gleiche Datenformat haben, sodass sie parallel arbeiten können. Durch die gleichzeitige Verwendung mehrerer Sensoren können Sie viele fortschrittliche Geräte erstellen, auch für den industriellen Einsatz. Die Serie besteht aus bis zu 12 Modulen, die die Erkennung von Gasen wie CO , O2 , NH3 , H2S , NO2 , HCL , H2 , PH3 , SO2 , O3 , CL2 , HF ermöglichen.
Wie erkennt man Schwefelwasserstoff? Wie riecht Schwefelwasserstoff?
Schwefelwasserstoff ist ein Gas, das vom Geruchsorgan nicht immer wahrnehmbar ist – nur in hoher Konzentration verströmt es den Geruch fauler Eier. Es ist schon in kleinen Mengen gefährlich, es greift die Schleimhäute und das Nervengewebe an, weshalb es so wichtig ist, seine Konzentration mit geeigneten Sensoren und Detektoren zu überwachen.
Anwendung des Sensors
- Unterirdische Schwefelwasserstoffdetektion
- Industrielle Detektion von Schwefelwasserstoff
- Umweltschutz weit verstanden
- Intelligente Landwirtschaft
Technische Spezifikation des Sensors
- Erkanntes Gas: H2S Schwefelwasserstoff
- Kompatibilität: Arduino, ESP32, Raspberry Pi
- Erfassungsbereich: 0 ppm bis 100 ppm
- Versorgungsspannung: 3,3 V bis 5,5 V DC
- Stromaufnahme: ＜ 5 mA
- Ausgangssignal: analog
- Kommunikationsschnittstelle: UART / I2C
- Betriebstemperaturbereich: -20 °C bis 50 °C
- Lebensdauer: > 2 Jahre
- Abmessungen der Sensoradapterplatte: 37 x 32 mm
Die Sensorsonde wurde werkseitig kalibriert, was schnelle und präzise Messungen ermöglicht.
Vergleichstabelle der Serie kalibrierter Sensoren von DFRobot
| DFR-20981 | DFR-20982 | DFR-21003 | DFR-21002 | |
|---|---|---|---|---|
| Art des Gases | O2 Sauerstoff | CO-Gas | H2S Schwefelwasserstoff | Chlor CL2 |
| Erfassungsbereich | von 0% bis 25% vol. | von 0 ppm bis 1000 ppm | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm |
| Auflösung | 0,1 Vol.-% | 1 ppm | 1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0 V bis 1,5 V | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V |
| Vout1 | 1 V @ 10 Vol.% | 0,9 V bei 200 ppm | 1,5 V bei 50 ppm | 1,2 V bei 10 ppm |
| Reaktionszeit (T90) | ≤ 15 s | ≤ 30 s | ≤ 30 s | ≤ 60 s |
| DFR-21001 | DFR-21000 | DFR-20999 | DFR-20998 | |
|---|---|---|---|---|
| Art des Gases | NH3-Ammoniak | SO2 Schwefeldioxid | NO2 Stickstoffdioxid | O3 Ozon |
| Erfassungsbereich | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 10 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V |
| Vout1 | 1,4 V bei 50 ppm | 0,9 V bei 10 ppm | 1,3 V bei 10 ppm | 0,7 V bei 5 ppm |
| Reaktionszeit (T90) | ≤ 150 s | ≤ 30 s | ≤ 30 s | ≤ 120 s |
| DFR-20997 | DFR-20996 | DFR-21010 | DFR-20995 | |
|---|---|---|---|---|
| Art des Gases | H2 Wasserstoff | HCL Chlorwasserstoff | HF Fluorwasserstoff | PH3 Phosphin |
| Erfassungsbereich | von 0 ppm bis 1000 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 1000 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V | von 0,6 V bis 3 V |
| Vout1 | 1,3 V bei 500 ppm | 0,7 V bei 5 ppm | 0,7 V bei 5 ppm | 0,7 V bei 50 ppm |
| Reaktionszeit (T90) | ≤ 120 s | ≤ 60 s | ≤ 60 s | ≤ 30 s |
