Produktbeschreibung: Schwerkraft - NH3-Ammoniaksensor - I2C / UART - Werkskalibriert - DFRobot SEN0469
Ein Sensor , der die Konzentration von Ammoniak NH3 in der Umgebung erfasst. Es wird von DFRobot hergestellt und ist mit einer werkseitig kalibrierten Sonde ausgestattet, die präzise Messungen in kurzer Zeit ermöglicht. Die Messung von Ammoniak reicht von 0 ppm bis 100 ppm . Das Modul unterstützt drei Schnittstellen: analog , I2C und UART , und hat bis zu 32 I2C-Adressen zur Auswahl. Es zeigt starke Entstörungseigenschaften, es zeichnet sich durch sehr gute Empfindlichkeit und hohe Messstabilität aus.

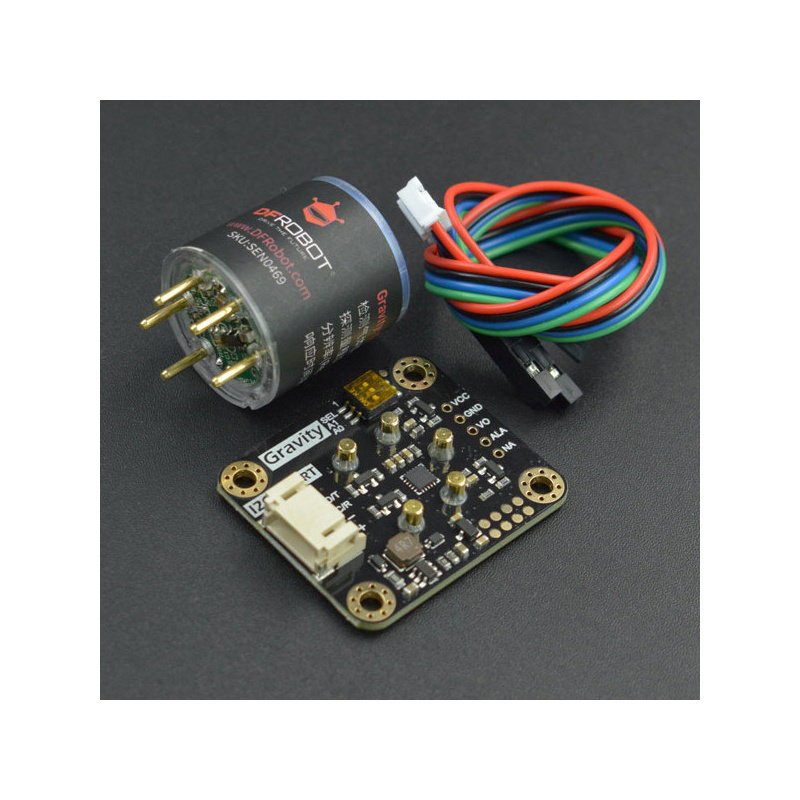

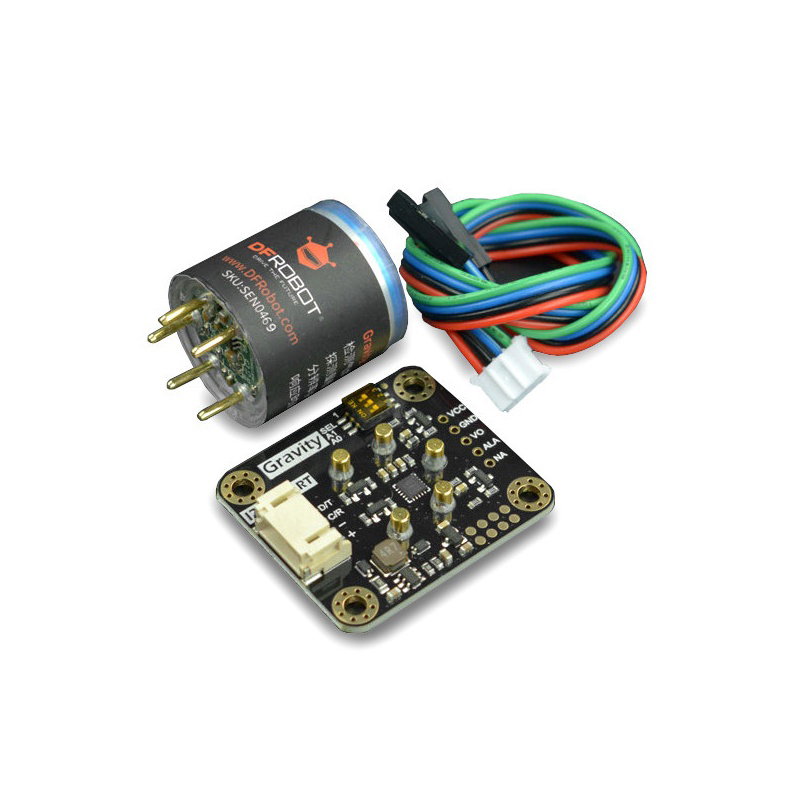

Inhalt des Kits

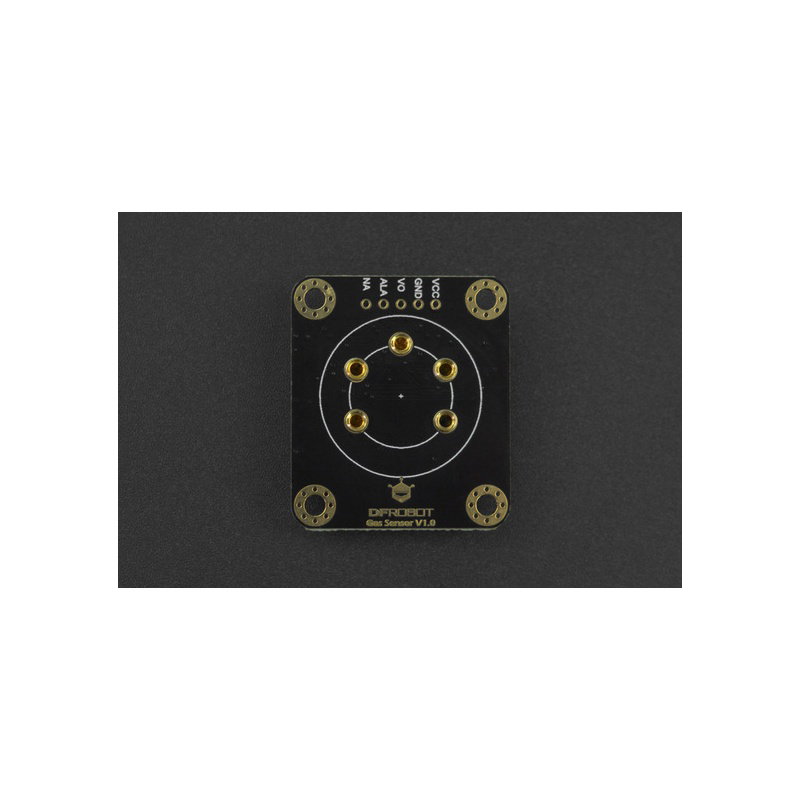

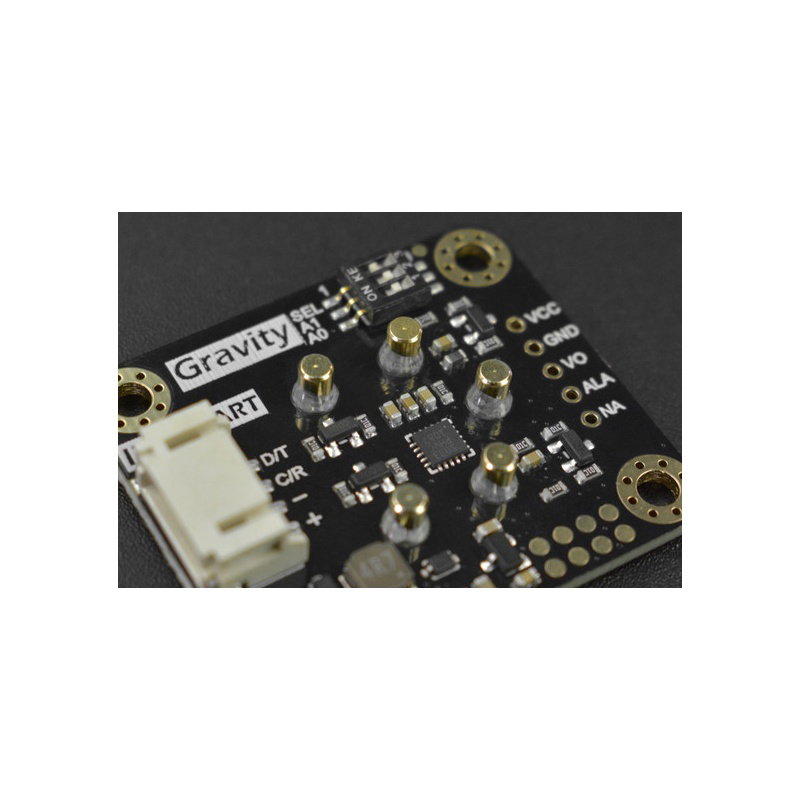

- NH3-Ammoniaksensor - Adapterplatte

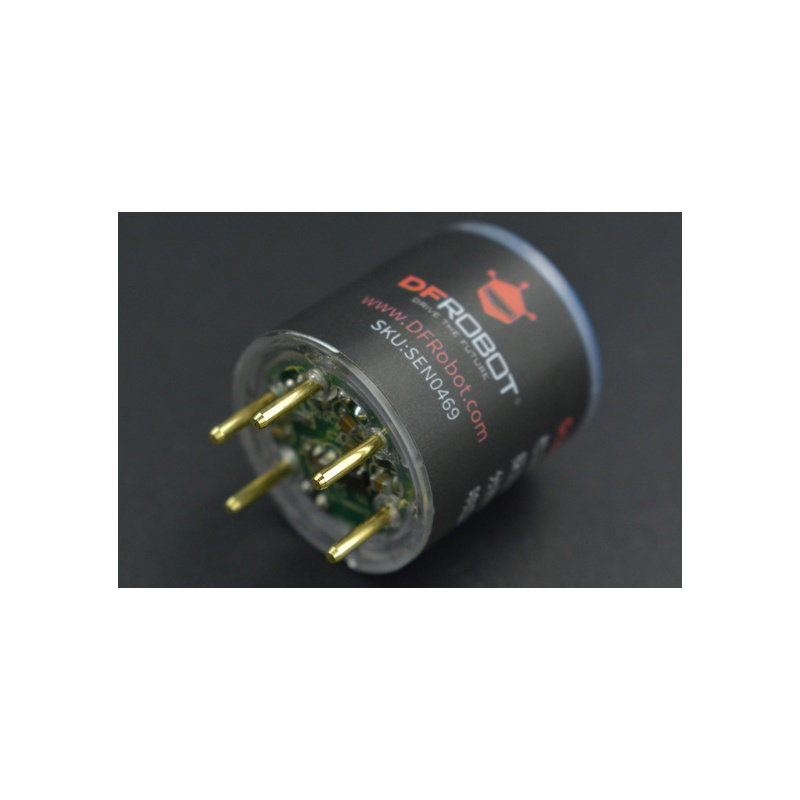

- NH3-Sensorsonde
- 4-poliges Gravity-Verbindungskabel

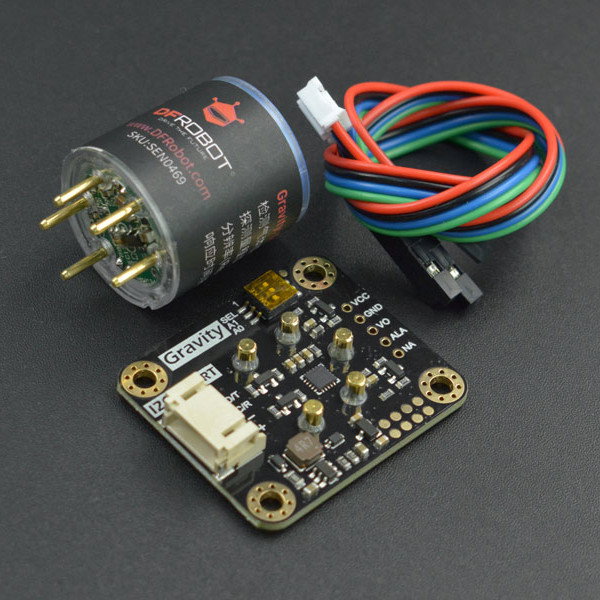

Schwerkraft - Ammoniaksensor.
Das Produkt ist kompatibel mit Arduino, ESP32, Raspberry Pi
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die unter anderem Anschlusshinweise und Beispielprogrammcode enthält.

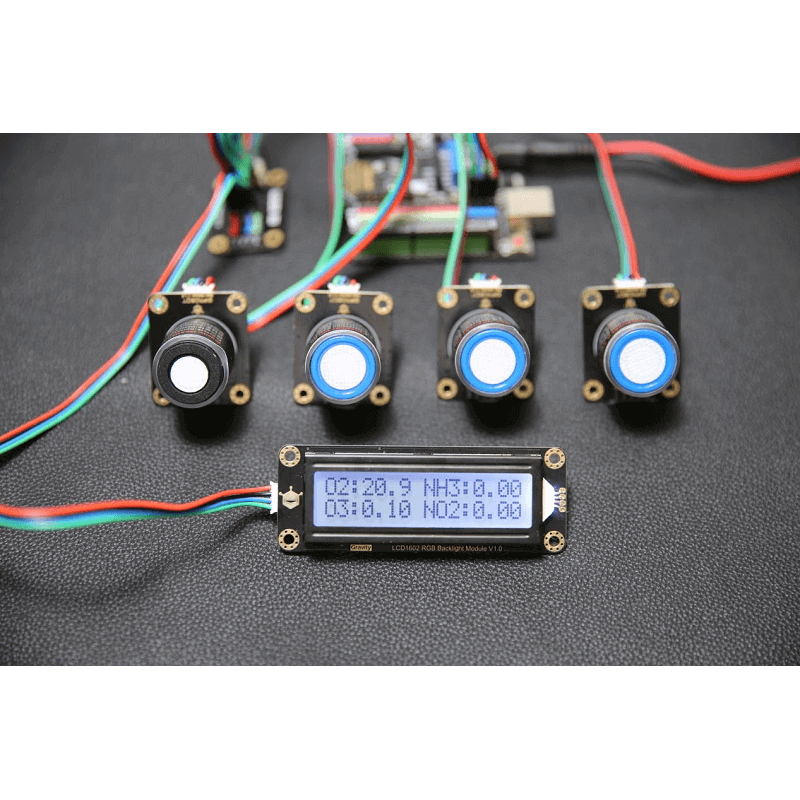

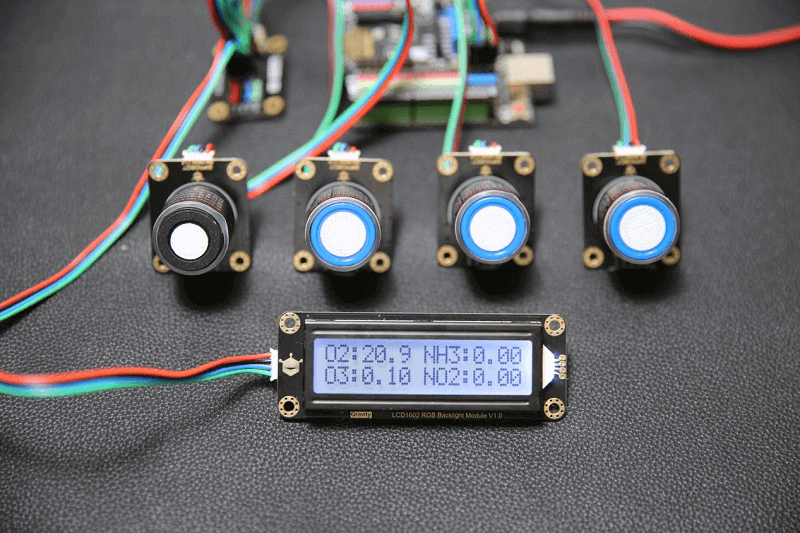

Die Sensoren haben das gleiche Datenformat, sodass sie parallel arbeiten können.
Eine Reihe von werkseitig kalibrierten Sensoren von DFRobot
Der Hersteller DFRobot hat eine Reihe von werkseitig kalibrierten Sensoren vorbereitet, die auf die gleiche Weise funktionieren und das gleiche Datenformat haben, sodass sie parallel arbeiten können. Durch die gleichzeitige Verwendung mehrerer Sensoren können Sie viele fortschrittliche Geräte erstellen, auch für den industriellen Einsatz. Die Serie besteht aus bis zu 12 Modulen, die die Erkennung von Gasen wie CO , O2 , NH3 , H2S , NO2 , HCL , H2 , PH3 , SO2 , O3 , CL2 , HF ermöglichen.
Ist Ammoniak schädlich?
Ammoniak ist ein farbloses Gas, das etwas leichter als Luft ist. Es ist kein explosives Gas im Freien, aber es kann in geschlossenen Räumen explosiv sein. Es gibt Ammoniaklecks aus Kühlsystemen (katastrophal), die negative Auswirkungen auf die Umwelt und lebende Organismen haben. Eine Ammoniakvergiftung äußert sich durch Muskelschwäche, Krämpfe, übermäßige Beweglichkeit oder Schwerhörigkeit.
Anwendung des Sensors
- Industrielle Lecksuche in Kälteanlagen
- Unterirdische Schadenserkennung von Rohren und Armaturen mit Ammoniak
- Umweltschutz weit verstanden
- Intelligente Landwirtschaft
Technische Spezifikation des Sensors
- Erkanntes Gas: NH3-Ammoniak
- Kompatibilität: Arduino, ESP32, Raspberry Pi
- Erfassungsbereich: 0 ppm bis 100 ppm
- Versorgungsspannung: 3,3 V bis 5,5 V DC
- Stromaufnahme: ＜ 5 mA
- Ausgangssignal: analog
- Kommunikationsschnittstelle: UART / I2C
- Betriebstemperaturbereich: -20 °C bis 50 °C
- Lebensdauer: > 2 Jahre
- Abmessungen der Sensoradapterplatte: 37 x 32 mm
Die Sensorsonde wurde werkseitig kalibriert, was schnelle und präzise Messungen ermöglicht.
Vergleichstabelle der Serie kalibrierter Sensoren von DFRobot
| DFR-20981 | DFR-20982 | DFR-21003 | DFR-21002 | |
|---|---|---|---|---|
| Art des Gases | O2 Sauerstoff | CO-Gas | H2S Schwefelwasserstoff | Chlor CL2 |
| Erfassungsbereich | von 0% bis 25% vol. | von 0 ppm bis 1000 ppm | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm |
| Auflösung | 0,1 Vol.-% | 1 ppm | 1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0 V bis 1,5 V | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V |
| Vout1 | 1 V @ 10 Vol.% | 0,9 V bei 200 ppm | 1,5 V bei 50 ppm | 1,2 V bei 10 ppm |
| Reaktionszeit (T90) | ≤ 15 s | ≤ 30 s | ≤ 30 s | ≤ 60 s |
| DFR-21001 | DFR-21000 | DFR-20999 | DFR-20998 | |
|---|---|---|---|---|
| Art des Gases | NH3-Ammoniak | SO2 Schwefeldioxid | NO2 Stickstoffdioxid | O3 Ozon |
| Erfassungsbereich | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 10 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V |
| Vout1 | 1,4 V bei 50 ppm | 0,9 V bei 10 ppm | 1,3 V bei 10 ppm | 0,7 V bei 5 ppm |
| Reaktionszeit (T90) | ≤ 150 s | ≤ 30 s | ≤ 30 s | ≤ 120 s |
| DFR-20997 | DFR-20996 | DFR-21010 | DFR-20995 | |
|---|---|---|---|---|
| Art des Gases | H2 Wasserstoff | HCL Chlorwasserstoff | HF Fluorwasserstoff | PH3 Phosphin |
| Erfassungsbereich | von 0 ppm bis 1000 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 1000 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V | von 0,6 V bis 3 V |
| Vout1 | 1,3 V bei 500 ppm | 0,7 V bei 5 ppm | 0,7 V bei 5 ppm | 0,7 V bei 50 ppm |
| Reaktionszeit (T90) | ≤ 120 s | ≤ 60 s | ≤ 60 s | ≤ 30 s |
