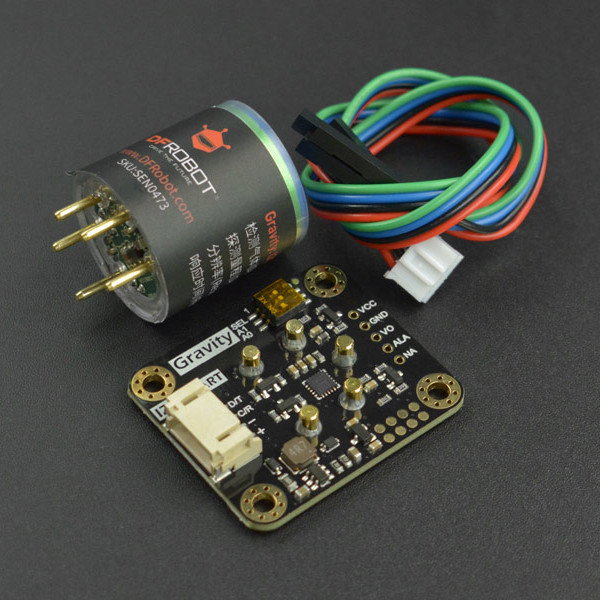

Produktbeschreibung: Schwerkraft - H2-Wasserstoffsensor - I2C / UART - Werkskalibriert - DFRobot SEN0473
Ein von DFRobot hergestellter Sensor, der die Messung der Konzentration von Wasserstoff H2 ermöglicht. Das Modul verfügt über eine werkseitig kalibrierte Sonde , mit der Sie in kurzer Zeit präzise Messungen vornehmen können. Es unterstützt drei Schnittstellen: analog , I2C und UART . Es stehen bis zu 32 I2C-Adressen zur Auswahl. Der Erfassungsbereich reicht von 0 ppm bis 1000 ppm . Das Modul hat starke Entstörungseigenschaften, es zeichnet sich durch sehr gute Empfindlichkeit und hohe Messstabilität aus.
Inhalt des Kits
- H2 Wasserstoffsensor - Adapterplatte
- H2-Sensorsonde
- 4-poliges Gravity-Verbindungskabel
Schwerkraft - ein Sensor zur Erkennung von Wasserstoff.
Das Produkt ist kompatibel mit Arduino, ESP32, Raspberry Pi
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die unter anderem Anschlusshinweise und Beispielprogrammcode enthält.
Die Sensoren haben das gleiche Datenformat, sodass sie parallel arbeiten können.
Eine Reihe von werkseitig kalibrierten Sensoren von DFRobot
Der Hersteller DFRobot hat eine Reihe von Sensoren entwickelt, die werkseitig kalibriert wurden. Die Serie besteht aus bis zu 12 Modulen, die die Detektion der gängigsten Gase ermöglichen. Darunter finden wir CO , O2 , NH3 , H2S , NO2 , HCL , H2 , PH3 , SO2 , O3 , CL2 , HF Sensoren.
Darüber hinaus arbeiten Sensoren dieser Serie auf die gleiche Weise und haben das gleiche Datenformat, sodass sie parallel arbeiten können.
Brenngas Wasserstoff
Wasserstoff ist das einfachste chemische Element und ein brennbares Gas, das sich bei Kontakt mit Luft (aufgrund der Anwesenheit von Sauerstoff) entzündet. Es ist sehr wichtig, seine Anwesenheit schnell zu erkennen, beispielsweise im Falle eines Lecks im Wasserstofftank.
Wasserstoffkonzentrationssensor - Sensoranwendung
- Industrielle Wasserstoffdetektion
- Tankvermessung
- Umweltschutz weit verstanden
- Intelligente Landwirtschaft
Technische Spezifikation des Sensors
- Erkanntes Gas: Wasserstoff H2
- Kompatibilität: Arduino, ESP32, Raspberry Pi
- Erfassungsbereich: 0 ppm bis 1000 ppm
- Versorgungsspannung: 3,3 V bis 5,5 V DC
- Stromaufnahme: ＜ 5 mA
- Ausgangssignal: analog
- Kommunikationsschnittstelle: UART / I2C
- Betriebstemperaturbereich: -20 °C bis 50 °C
- Lebensdauer: > 2 Jahre
- Abmessungen der Sensoradapterplatte: 37 x 32 mm
Die Sensorsonde wurde werkseitig kalibriert, was schnelle und präzise Messungen ermöglicht.
Vergleichstabelle der Serie kalibrierter Sensoren von DFRobot
| DFR-20981 | DFR-20982 | DFR-21003 | DFR-21002 | |
|---|---|---|---|---|
| Art des Gases | O2 Sauerstoff | CO-Gas | H2S Schwefelwasserstoff | Chlor CL2 |
| Erfassungsbereich | von 0% bis 25% vol. | von 0 ppm bis 1000 ppm | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm |
| Auflösung | 0,1 Vol.-% | 1 ppm | 1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0 V bis 1,5 V | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V |
| Vout1 | 1 V @ 10 Vol.% | 0,9 V bei 200 ppm | 1,5 V bei 50 ppm | 1,2 V bei 10 ppm |
| Reaktionszeit (T90) | ≤ 15 s | ≤ 30 s | ≤ 30 s | ≤ 60 s |
| DFR-21001 | DFR-21000 | DFR-20999 | DFR-20998 | |
|---|---|---|---|---|
| Art des Gases | NH3-Ammoniak | SO2 Schwefeldioxid | NO2 Stickstoffdioxid | O3 Ozon |
| Erfassungsbereich | von 0 ppm bis 100 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 20 ppm | von 0 ppm bis 10 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V |
| Vout1 | 1,4 V bei 50 ppm | 0,9 V bei 10 ppm | 1,3 V bei 10 ppm | 0,7 V bei 5 ppm |
| Reaktionszeit (T90) | ≤ 150 s | ≤ 30 s | ≤ 30 s | ≤ 120 s |
| DFR-20997 | DFR-20996 | DFR-21010 | DFR-20995 | |
|---|---|---|---|---|
| Art des Gases | H2 Wasserstoff | HCL Chlorwasserstoff | HF Fluorwasserstoff | PH3 Phosphin |
| Erfassungsbereich | von 0 ppm bis 1000 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 10 ppm | von 0 ppm bis 1000 ppm |
| Auflösung | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Der Bereich der Ausgangsspannung V0 | von 0,6 V bis 3 V | 0V bis 2V | 0V bis 2V | von 0,6 V bis 3 V |
| Vout1 | 1,3 V bei 500 ppm | 0,7 V bei 5 ppm | 0,7 V bei 5 ppm | 0,7 V bei 50 ppm |
| Reaktionszeit (T90) | ≤ 120 s | ≤ 60 s | ≤ 60 s | ≤ 30 s |
