Produktbeschreibung: Näherungs- und Lichtsensor - VCNL4020 - STEMMA QT / Qwiic - Adafruit 5810
Ein Modul von Adafruit mit dem VCNL4020-Chip, der die Lichtintensität von 0,26 Lux bis 16.000 Lux messen kann. Der Sensor ermöglicht auch die Erkennung von Hindernissen, die sich zwischen 0 mm und 200 mm befinden. Er verwendet einen I2C-Bus mit der Adresse 0x13 zur Kommunikation mit anderen Modulen. Er verfügt über STEMMA QT / Qwiic-Anschlüsse, die einen schnellen Anschluss ohne Lötleitungen ermöglichen.
Schauen Sie sich auch das Benutzerhandbuch des Herstellers an!

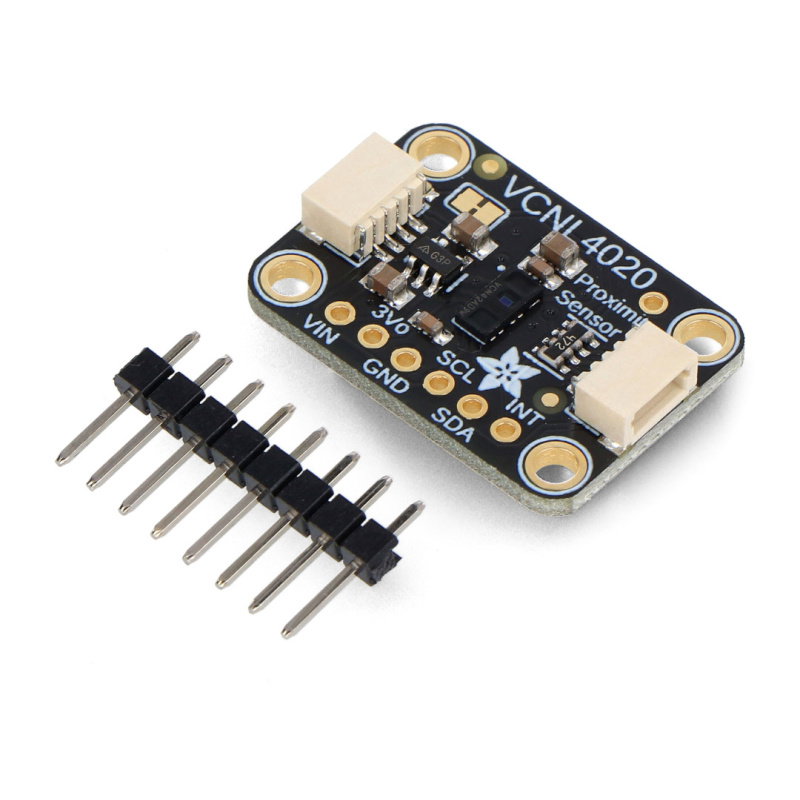

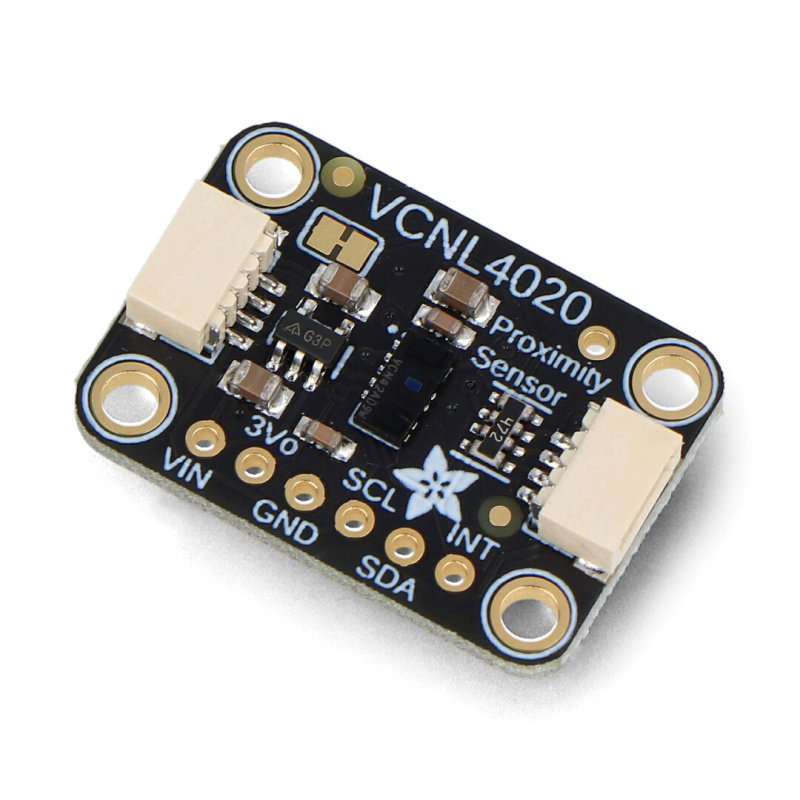

Näherungs- und Lichtsensor - VCNL4020 - STEMMA QT / Qwiic - Adafruit 5810.

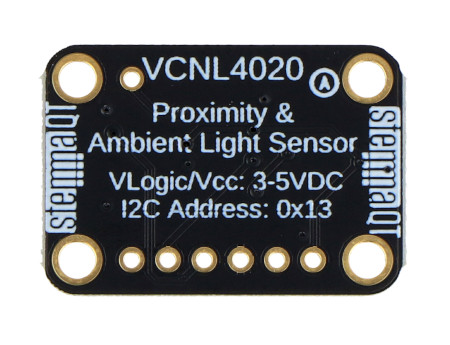

Ein Modul von Adafruit mit dem VCNL4020 Chip.
Besondere Merkmale des Moduls
- Ermöglicht Hinderniserkennung und Lichtstärkemessung.
- Es ist mit dem VCNL4020-Chip von Vishay ausgestattet.
- Es ist kompatibel mit Feather, Raspberry Pi, Arduino, Metro328 Boards.
- Er verwendet den I2C-Bus mit der Adresse 0x13.
- Es hat STEMMA QT / Qwiic Steckverbinder, die eine Alternative zu Standard-Lötfeldern bieten.

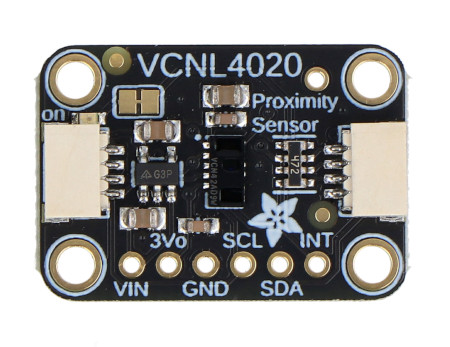

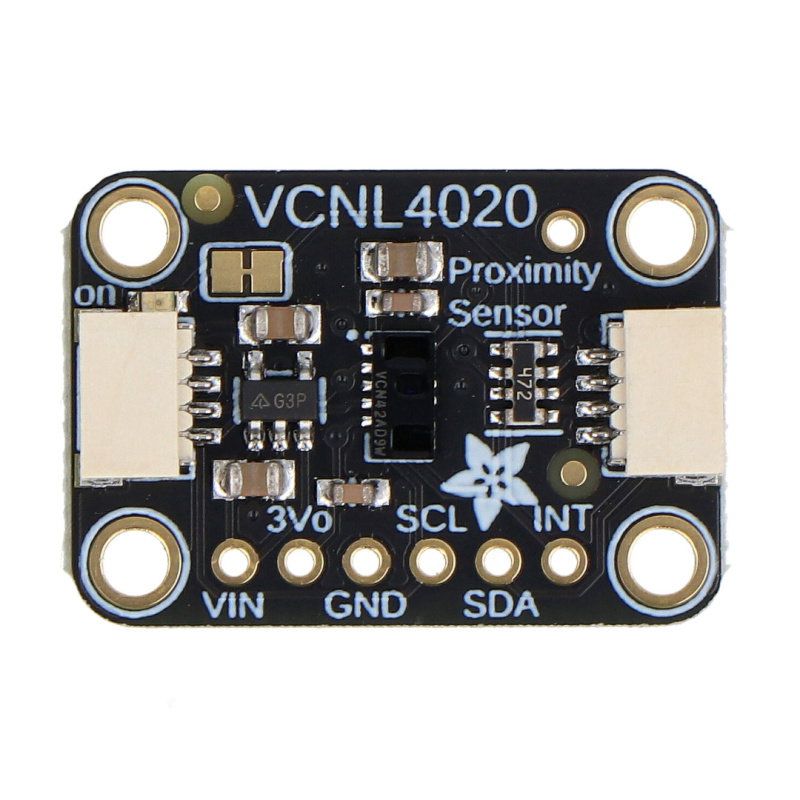

Beschreibung der PCB-Pinbelegung
- VIN - Versorgungspin mit einer Spannung im Bereich von 3 V bis 5 V,
- 3Vo - 3-V-Versorgungspin,
- GND - Schaltungsmasse,
- SCL - Taktleitung der I2C-Kommunikationsschnittstelle,
- SDA - Datenleitung der I2C-Kommunikationsschnittstelle,
- INT - interner Interrupt-Pin.
Technische Daten des Sensors
- Modultyp: Näherungs- und Lichtsensor
- Eingebauter VCNL4020-Chip
- Erfassungsbereich des Näherungssensors: 0 mm bis 200 mm
- Erfassungsbereich des Lichtsensors: 0,26 Lux bis 16.000 Lux
- Auflösung der Messung: 16 Bit
- Betriebsspannung: 3 V bis 5 V
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: 0x13
- Steckverbinder: Lötfelder, STEMMA QT / Qwiic Steckverbinder
- Abmessungen der Platine: 25,3 x 17,8 x 4,6 mm
- Gewicht: 1,7 g
Inhalt des Kits
- Näherungs- und Lichtsensor - VCNL4020
- Goldstiftleiste - Raster 2,54 mm

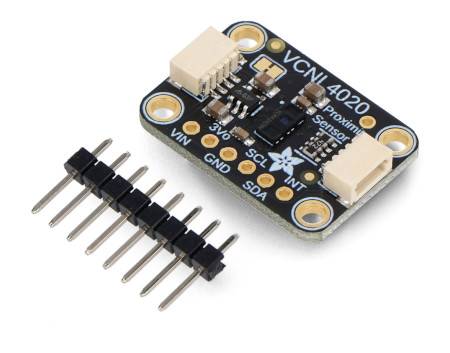

Das Modul hat STEMMA QT / Qwiic Anschlüsse, die für Rapid Prototyping verwendet werden können.
