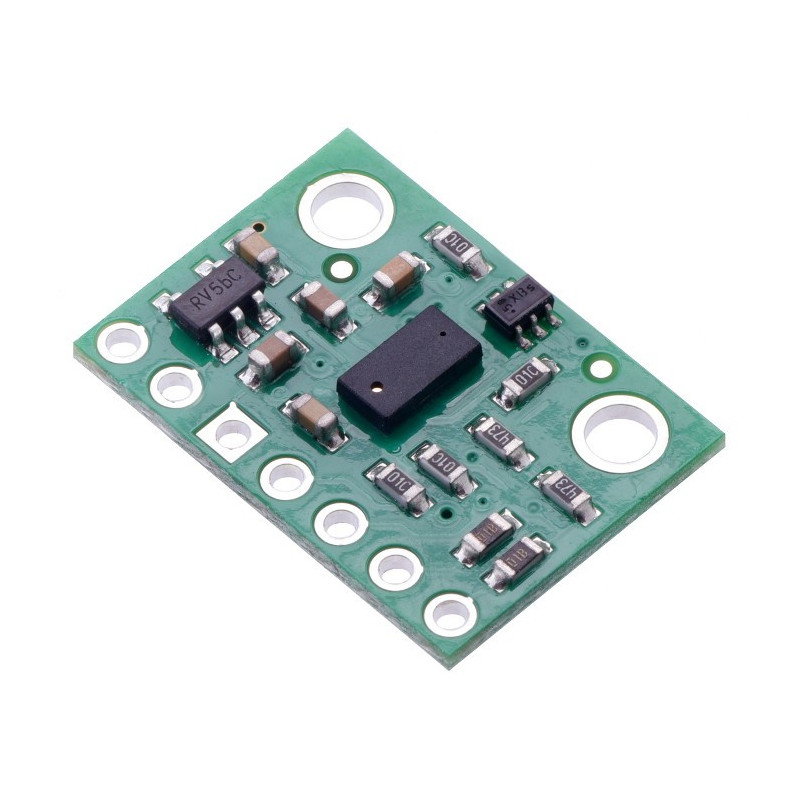

Produktbeschreibung: VL53L0X Time-of-Flight - Abstands- und Umgebungslichtsensor I2C - Pololu 2490
Digitaler Sensor, der Näherungsmessung und die Fähigkeit zur Messung des Umgebungslichts kombiniert. Es arbeitet im Bereich bis 200 cm mit einer Auflösung von 1 mm. Es wird mit einer Spannung von 2,6 bis 5,5 V versorgt, hat einen eingebauten Spannungsregler und kommuniziert über den I2C-Bus.
Die Laufzeitmethode basiert auf der Messung der Zeit von der Emission eines Pulses vom Infrarotlaser bis zu seiner Rückkehr zum Detektor. Sie ist unabhängig von der Lichtreflexion des Objekts.
VL53L0X Laufzeitspezifikation - Pololu 2490
- Versorgungsspannung: von 2,6 V bis 5,5 V
- Stromaufnahme: 10 mA
- Messbereich: 0 bis 200 cm
- Auflösung: 1 mm
- Schnittstelle: I2C (TWI)

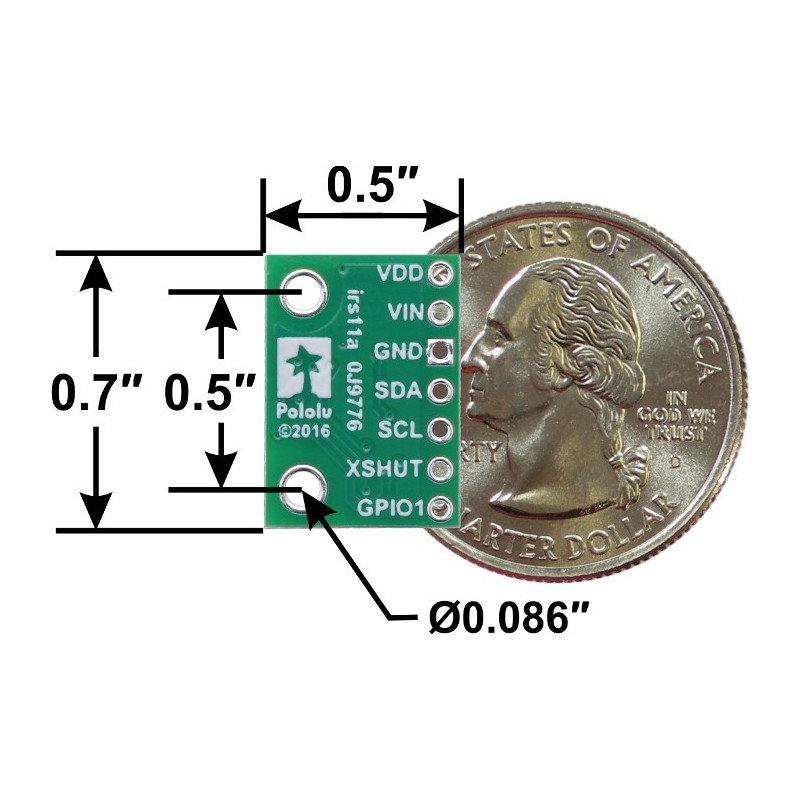

- Fliesengrößen: 13 x 18 x 2 mm
- Gewicht: 0,5 g
- Das Set enthält auch ein Goldpin-Armband
Details in der Dokumentation des -Systems.
Das Produkt ist mit Arduino kompatibel Die Bibliothek zum Verbinden mit Arduino finden Sie unter dieser Adresse . |

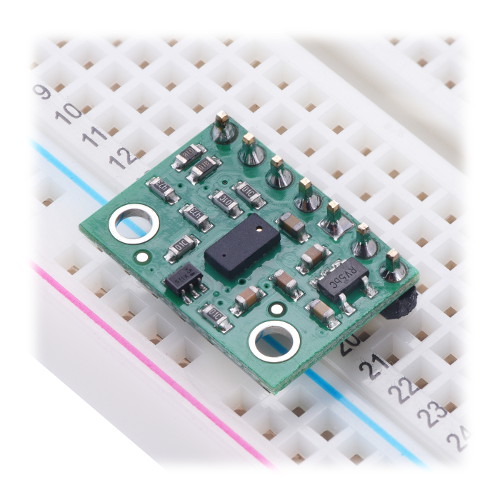

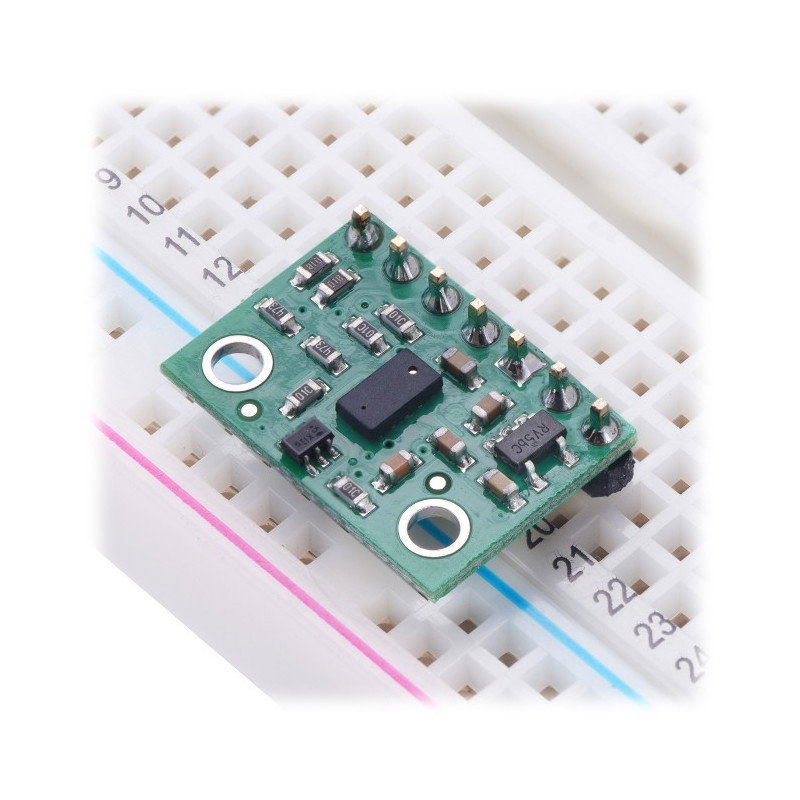

Das Modul verfügt über passive Elemente, die für den ordnungsgemäßen Betrieb des Systems erforderlich sind. Den Abschluss bilden die beliebten Goldpin-Anschlüsse, die es ermöglichen, den Sensor per Kabel anzuschließen oder direkt auf dem Steckbrett zu befestigen. Die Stecker sind im Kit zum Selbstlöten enthalten.
Kommunikation

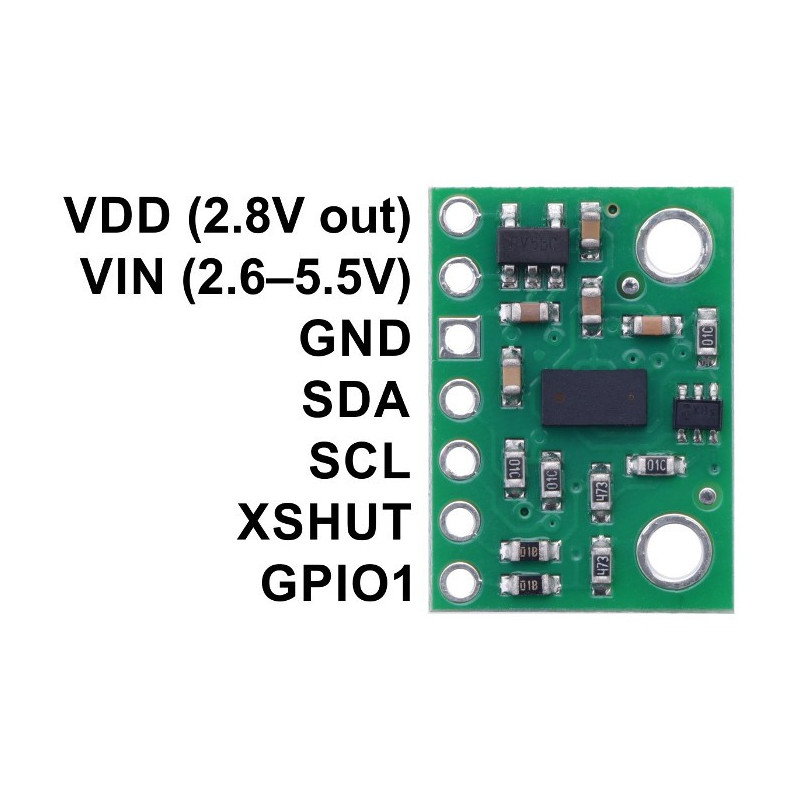

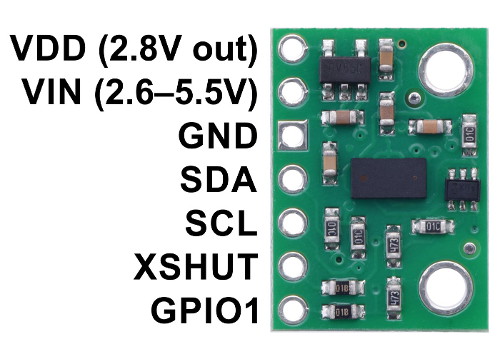

Der Sensor hat sieben Pins zur Selbstkonfektionierung vonGoldpin -Steckern - Raster 2,54 mm (im Lieferumfang enthalten).
| Name | Beschreibung |
|---|---|
| VDD | Geregelte Ausgangsspannung von 2,8 V. |
| Fahrgestellnummer | Die Versorgungsspannung des Moduls beträgt 2,7 V bis 5,5 V. Die SDA- und SCL-Leitungen werden durch Widerstände auf diesen Pegel gezogen. |
| Masse | Die Masse des Systems. |
| SDA | I2C-Datenleitung. Der Low-Zustand ist 0 V und der High-Zustand ist gleich dem VIN-Pin. |
| SCL | I2C-Taktlinie. Der Low-Zustand ist 0 V und der High-Zustand ist gleich dem VIN-Pin. |
| XSHUT | Der Pin, der das Modul deaktiviert, wird durch den niedrigen Zustand aktiviert. Standard unter VDD. Der Low-Zustand schaltet den Sensor in einen Standby-Zustand. Details in der Dokumentation . |
| GPIO1 | Programmierbarer Interrupt-Ausgang. Details in der Dokumentation . |
