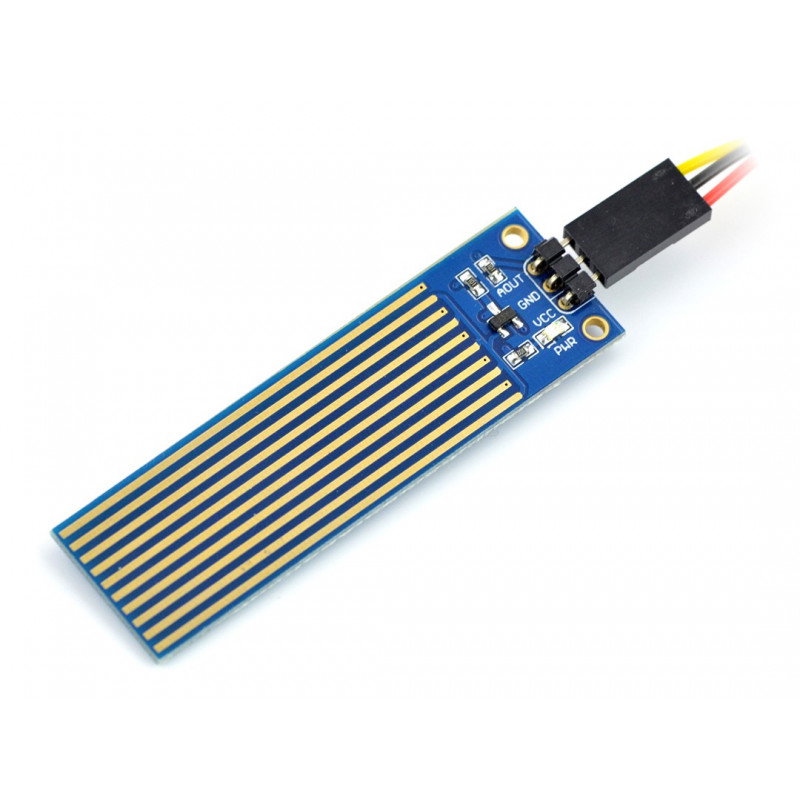

Produktbeschreibung: Füllstandsensor - analog + Kabel - Waveshare
Ein Sensor zur Bestimmung des Flüssigkeitsstandes im Behälter. Es wird mit einer Spannung von 2,0 V bis 5,0 V versorgt. Der Ausgang ist eine analoge Spannung, deren Wert mit der Tiefe des Eintauchens der Sonde zunimmt, wodurch es mit den meisten Inbetriebnahmemodulen , z. B. Arduino , kompatibel ist. Das Gerät arbeitet im Bereich bis 48 mm.
Sensorunterstützung
Der Sensor hat einen Analogausgang, der mit dem Pin des A/C-Wandlers (Analogeingang in Arduino ) verbunden werden sollte. Dadurch kann der Flüssigkeitsstand durch Messen des proportionalen Spannungssignals bestimmt werden.

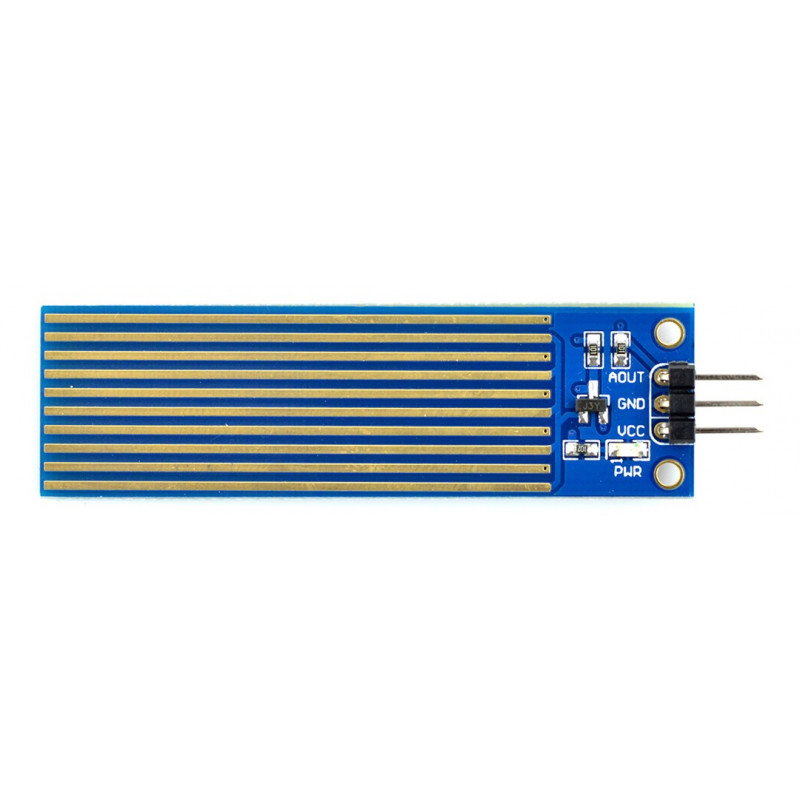

| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 2 V bis 5 V. |
| Masse | Die Masse des Systems. |
| AUS | Analogausgang, mit einer dem Flüssigkeitsstand proportionalen Spannung. |

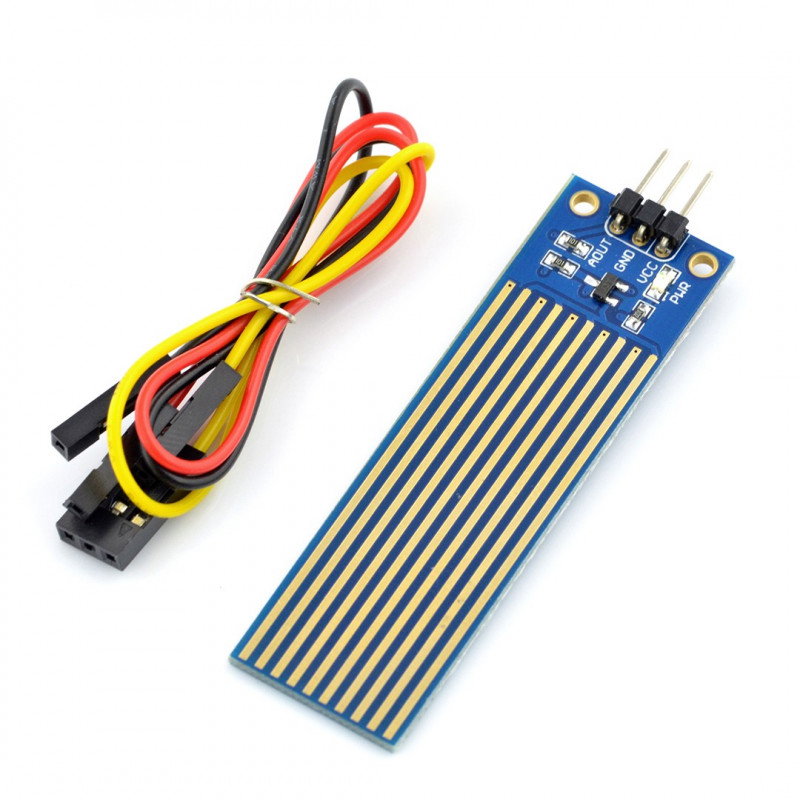

Inbegriffen
- Sonde
- Buchse-Buchse-Verbindungskabel
