Index: DFR-19247
EAN: 6959420917693

Berührungsloser Füllstandssensor - digital - DFRobot SEN0368

4.90
10 Bewertungen
Berührungsloser kapazitiver Füllstandssensor mit Statusanzeige und einstellbarer Empfindlichkeit . Dieses Produkt kann zur Erkennung von Flüssigkeiten in nichtmetallischen Behältern oder Rohren ( Außendurchmesser größer als 11 mm ) verwendet werden. Er eignet sich für alle Arten der Erfassung von gekrümmten oder ebenen Flächen, Rundungen, zylindrischen Behältern oder Rohrleitungen. Das Senden von Rückmeldungen zum Status des Sensors erfolgt in Echtzeit.
Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Kompatibel mit: Arduino

Produktbeschreibung: Berührungsloser Füllstandssensor - digital - DFRobot SEN0368

Der von DFRobot hergestellte berührungslose kapazitive Füllstandssensor ist mit einer Statusanzeige und der Möglichkeit ausgestattet, die Empfindlichkeit einzustellen . Dieses Produkt kann zur Erkennung von Flüssigkeiten in nichtmetallischen Behältern oder Rohren ( Außendurchmesser größer als 11 mm ) verwendet werden. Das Senden von Rückmeldungen zum Status des Sensors erfolgt in Echtzeit. Darüber hinaus wurde dieser Sensor mit einem 4-Pin-Adapter ausgestattet, mit dem Sie direkt ein digitales Signal erfassen können, das bequem für die Verbindung mit Arduino oder anderen Mikrocontrollern geeignet ist. Dieses Produkt zeichnet sich durch eine breite Anwendbarkeit zur Erkennung von Flüssigkeiten in Tanks, Wasserspendern usw. aus. Dieser berührungslose Füllstandssensor wurde auf der Grundlage einer fortschrittlichen Signalverarbeitungstechnologie unter Verwendung eines Hochgeschwindigkeitschips entwickelt. Die Messung wird nicht durch die Dicke der Behälterwände, Verunreinigungen und das Vorhandensein von Säuren und Basen beeinflusst.

Berührungsloser kapazitiver Füllstandsensor mit kleinem Durchmesser

Berührungsloser kapazitiver Füllstandsensor mit kleinem Durchmesser.

Das Produkt ist mit Arduino kompatibel

Im Benutzerhandbuch finden Sie nützliche Informationen und Beispielcode.

Botland ist offizieller Distributor der Open-Source-Hardware von DFRobot. Jeder Robotiker und Praktiker aufstrebender Technologien hat mindestens einmal von den DFRobot-Lösungen gehört, die vor allem rund um Arduino entstehen. In unserem Sortiment finden Sie ausschließlich originale DFRobot-Produkte.

Anschlussdiagramm mit Arduino

Anschlussdiagramm mit Arduino.

AnzahlStiftBeschreibung
1 (links, braun)VAUSStromversorgung des Flüssigkeitssensors von 5 V bis 12 V
2 (links, blau)MasseMasse
3 (links, schwarz)IO1Ausgang des vorderen/hinteren Flüssigkeitssensors
4 (links, gelb)IO2Signalausgang für Füllstand des Flüssigkeitssensors
1 (rechts, rot)FahrgestellnummerLeistung
2 (rechts, schwarz)MasseMasse
3 (rechts, blau)IO1Sensorausgang vorne // hinten
4 (rechts, grün)IO2Signalausgang Flüssigkeitsstand

Die Hauptmerkmale des Produkts

  • Geeignet für den Einsatz in allen Arten von nichtmetallischen Tanks wie Kunststoff-, Glas-, Keramik- und anderen Behältern.
  • Die maximale Wandstärke des Tanks, der die getestete Flüssigkeit enthält - 20 mm
  • Großer Spannungsbereich von 5 bis 12 V, geeignet für verschiedene Schaltungen oder Anwendungen
  • Hohe Stabilität und Empfindlichkeit
  • Empfindlichkeitseinstellung
  • Sensorstatusanzeige
  • Stabile Leistung und lange Lebensdauer
  • Immun gegen äußere Störungen

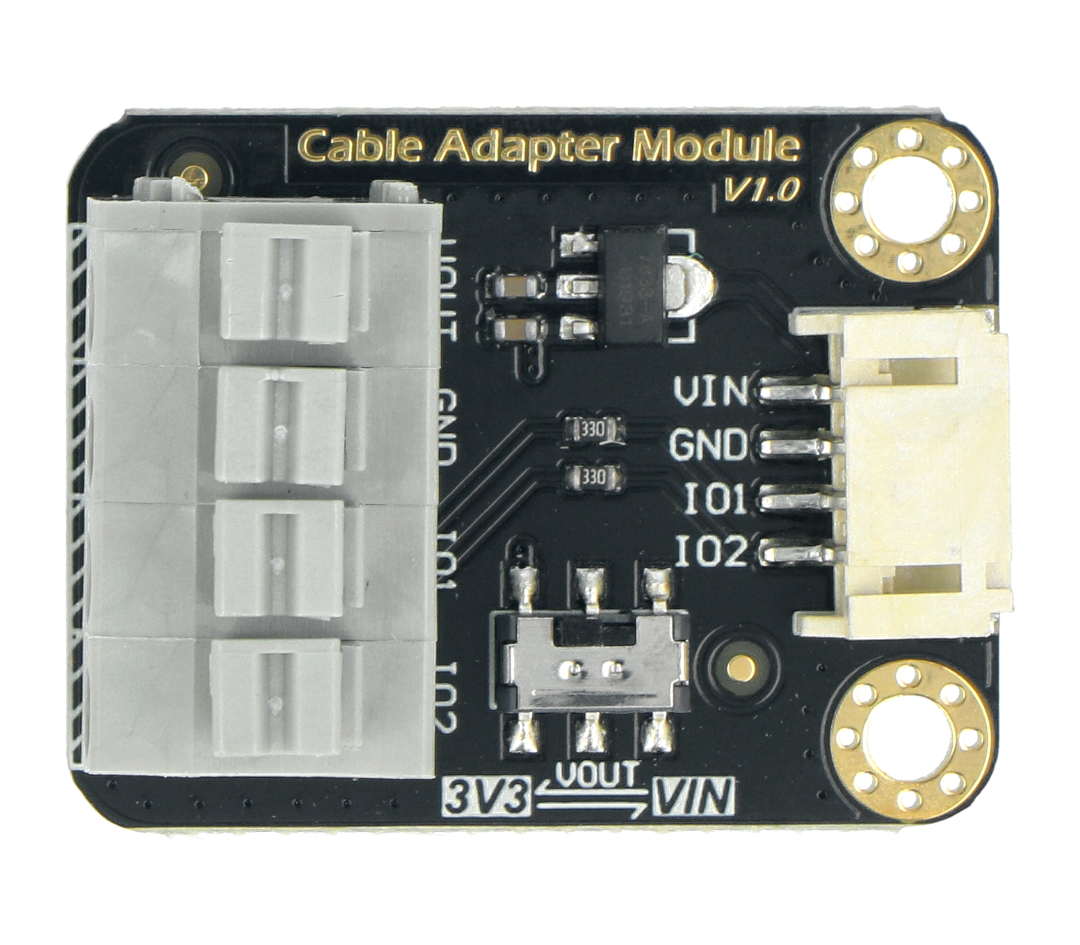

Czujnik wyposażono w 4-pinowy adapter

Der Sensor ist mit einem 4-Pin-Adapter ausgestattet.

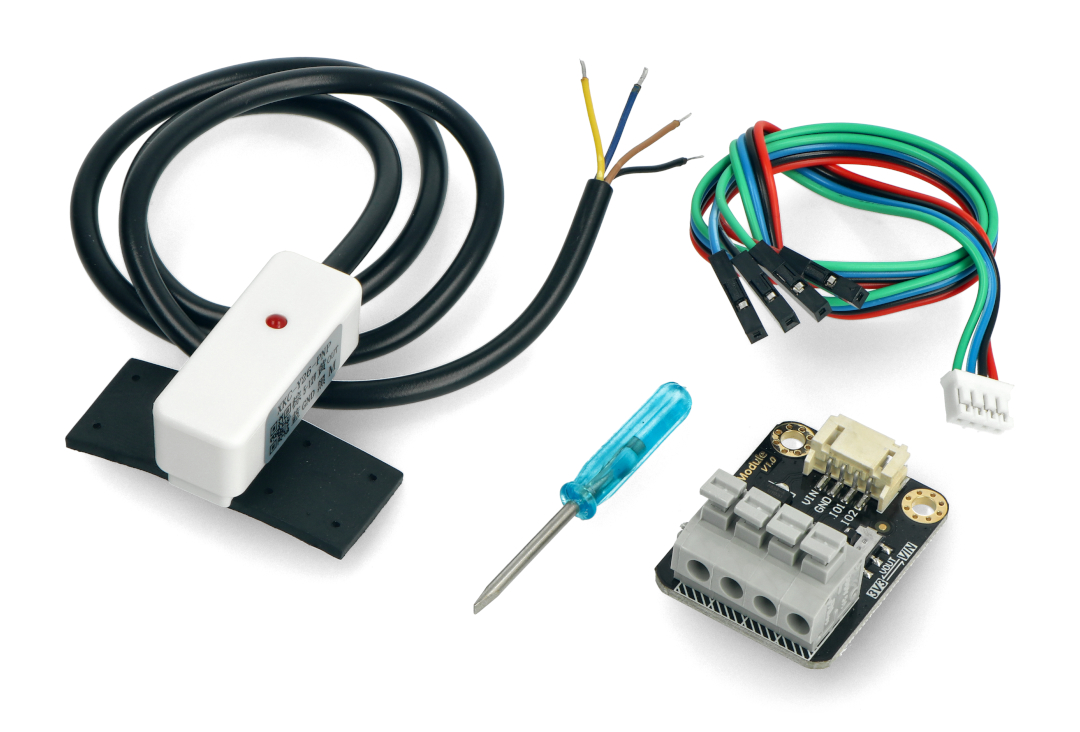

Na zdjęciu widoczny skład zestawu.

Das Foto zeigt die Zusammensetzung des Sets.

Spezifikation des berührungslosen Füllstandssensors

  • Stromversorgung von 5 bis 12 V
  • Reaktionszeit: 500 ms
  • Arbeitstemperatur: -5 bis 105 °C
  • Anwendbarer Rohrdurchmesser: bis zu 11 mm
  • Füllstandsfehler: ± 1,5 mm
  • Material: ABS
  • Wasserdicht: IP65

Das Kit beinhaltet

  • Berührungsloser kapazitiver Sensor x1
  • Schwerkraft: 4-poliger Sensoradapter x1
  • Schraubendreher x1
  • Kabelbinder schwarz x1
Spezifikation des berührungslosen Füllstandssensors
Name Wert
Breite 8 cm
Höhe 12 cm
Tiefe 2,5 cm
Gewicht 0,036 kg

Kostenloser Versand ab 100,00 €

Bei Bestellungen ab 100,00 € ist der Versand kostenlos mit einem Dienst, der dieses Produkt befördern kann. Gilt für die Lieferung nach: Deutschland.

Versandart Lieferzeit Kosten
GLS 2-3 Tage ab 4,69 €
Hermes 2-4 Tage ab 4,99 €
DHL 2-3 Tage ab 4,99 €

Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.

30 Tage Rückgaberecht, ohne Angabe von Gründen

Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).

Reklamationen

Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.

marcin 22.06.2024

Frage: Wie hoch ist die Belastbarkeit der Sensorausgangskontakte? Kann z. B. ein Relais/Schütz in die Schaltung eingebunden werden? Wie hoch ist die Versorgungsspannung?

Antwort: Leider hat der Sensorausgang eine konstante Spannung von 3,3 V / VIN oder 0 V (je nach Jumpereinstellung) und es ist nicht möglich, ein externes Relais/Schütz direkt vom Sensor zu steuern.
Micha 22.11.2023

Frage: Hallo Botland, per Arduino soll ein Ventil bei erreichen eines bestimmten Flüssigkeitslevels angesteuert werden. Die Flüssigkeit befindet sich in einem Glaszylinder (D=30mm) könnte das mit dem Sensor gehen? Die Flüssigkeiten sind organische Lösemittel, wie Hexan, oder Dichlormethan. Was stört die Kapazitive Messung? vg Micha

Antwort: Der Sensor sollte für jeden nicht-metallischen Tank mit einem Mindestdurchmesser von 11 mm geeignet sein.
Bartosz 21.03.2022

Frage: Hallo, ich wollte fragen, was es mit diesem Sensor auf sich hat, wenn er mit Metalltanks arbeitet? Ich brauche ein solches Gerät, um den Flüssigkeitsstand des kondensierten Kältemittels in einem Metalltank zu erkennen.

Antwort: Leider funktioniert der Sensor nur mit nicht-metallischen Behältern.
