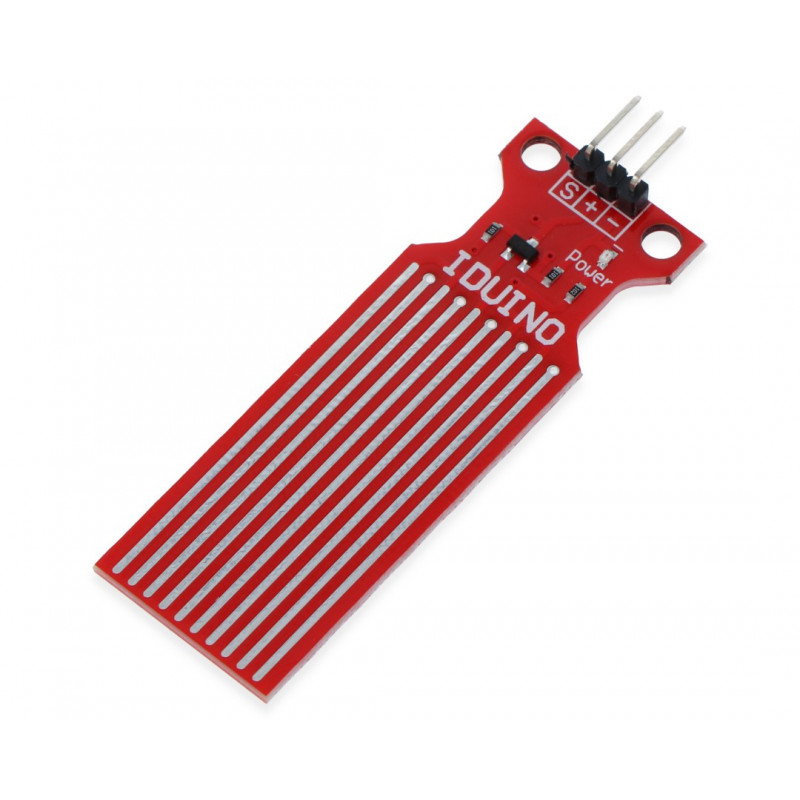

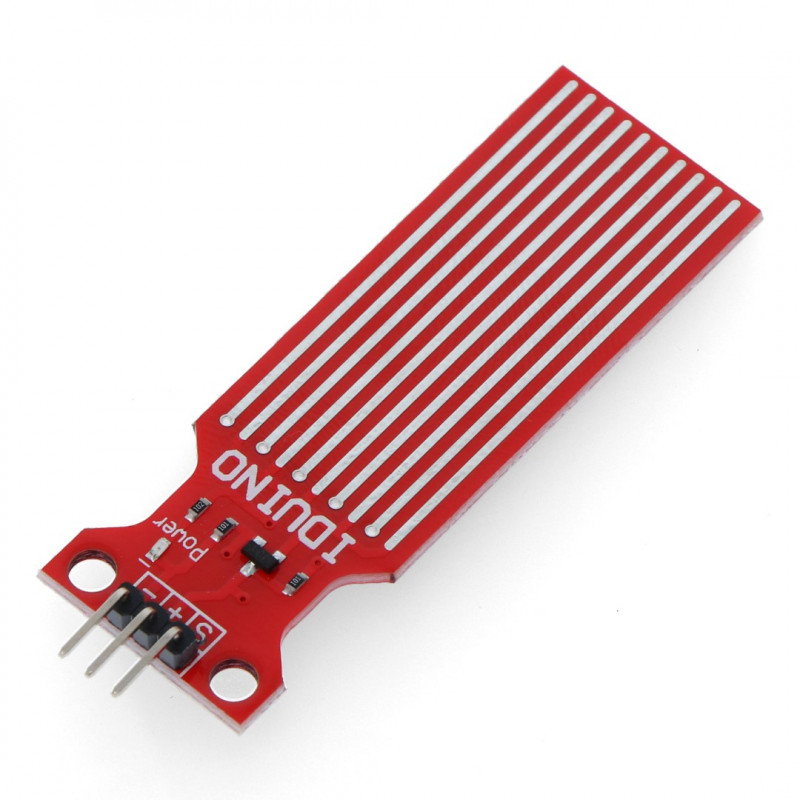

Produktbeschreibung: Füllstandsensor - analog - Iduino SE045
Ein Sensor zur Bestimmung des Flüssigkeitsstandes im Behälter. Es wird mit einer Spannung von 5,0 V versorgt. Der Ausgang ist eine analoge Spannung, die ihren Wert mit der Eintauchtiefe der Sonde erhöht, wodurch sie mit den meisten Inbetriebnahmemodulen wie Arduino kompatibel ist. Das Gerät arbeitet im Bereich bis 40 mm.
Spezifikation des Füllstandssensors
- Versorgungsspannung: 5V
- Messbereich: bis 40 mm (0 V bis 3,5 V)
- Eingebaute Diode zur Stromversorgung
- Modulabmessungen: 60 x 20 mm

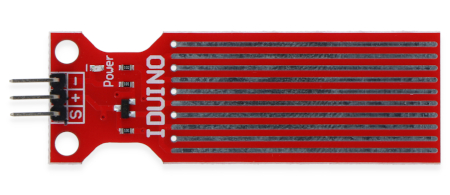

Analoger Füllstandssensor. | Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung 5 V. |
| Masse | Die Masse des Systems. |
| AUS | Analogausgang, mit einer dem Flüssigkeitsstand proportionalen Spannung. |
Sensorunterstützung
Der Sensor hat einen analogen Ausgang, der mit dem Pin des A/C-Wandlers verbunden werden sollte (analoger Eingang in Arduino ). Dadurch kann der Flüssigkeitsstand durch Messen des proportionalen Spannungssignals bestimmt werden.
