Produktbeschreibung: DFRobot Gravity - Füllstandssensor - berührungslos

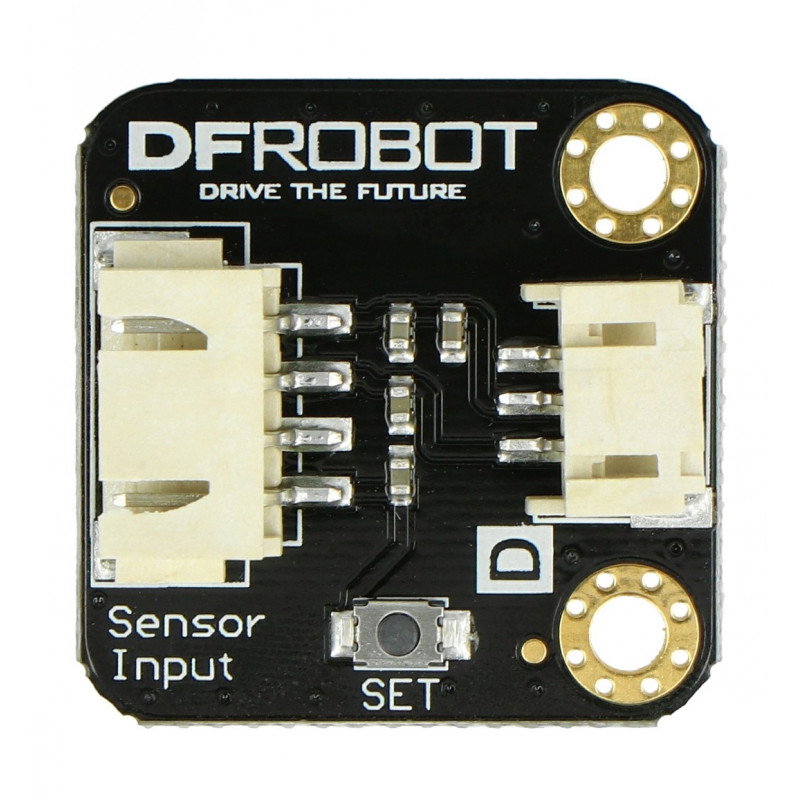

Der Sensor erkennt den Füllstand der Flüssigkeit, ohne dass er darin eingetaucht werden muss. Durch den Nichtkontakt mit der Flüssigkeit ist das Modul geeignet für gefährliche Stoffe, z.B. starke Säuren, Basen, giftige Stoffe und Behälter unter hohem Druck. Der Sensor verfügt über 4 konfigurierbare Empfindlichkeitsstufen, die mit der SET-Taste eingestellt werden. Funktioniert mit Arduino-Modulen . Das Set enthält ein an das DFRobot Gravity IO Expansion Shield angepasstes Kabel.
Das Produkt ist mit Arduino kompatibel Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch . |

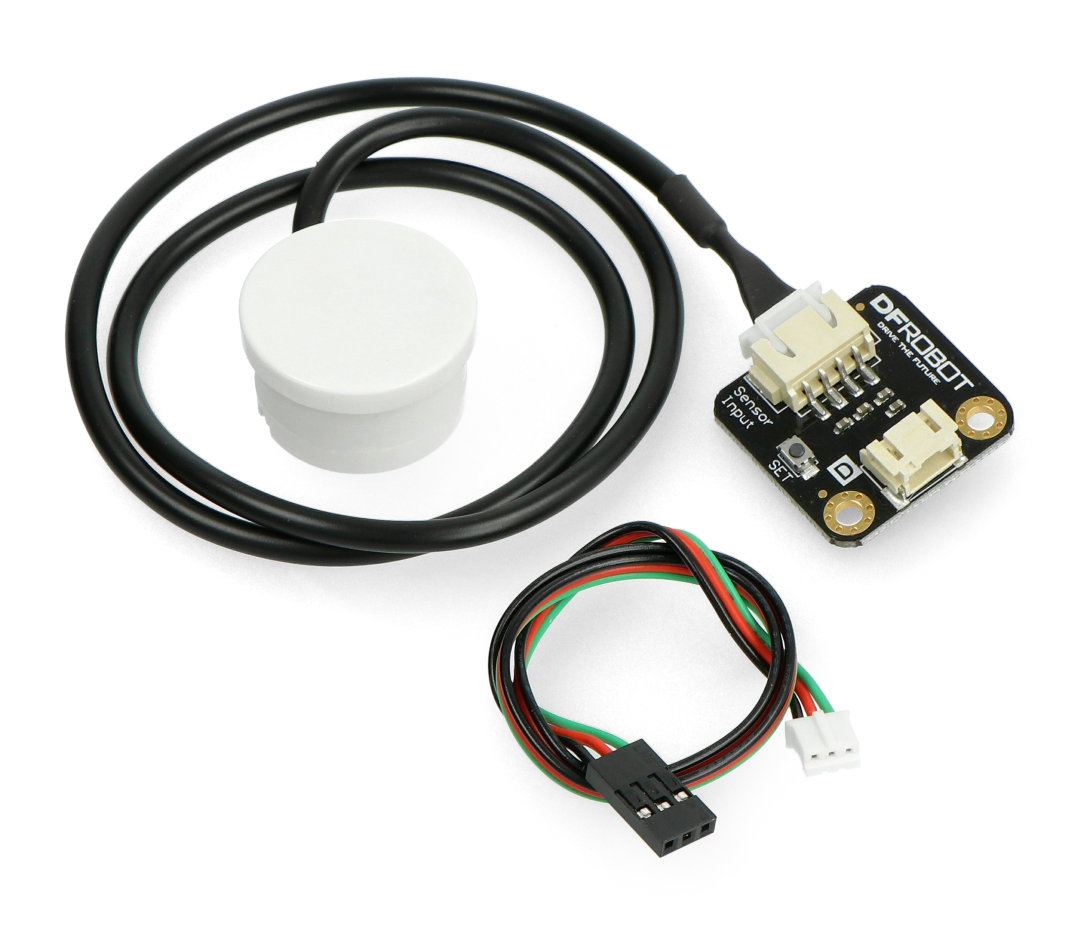

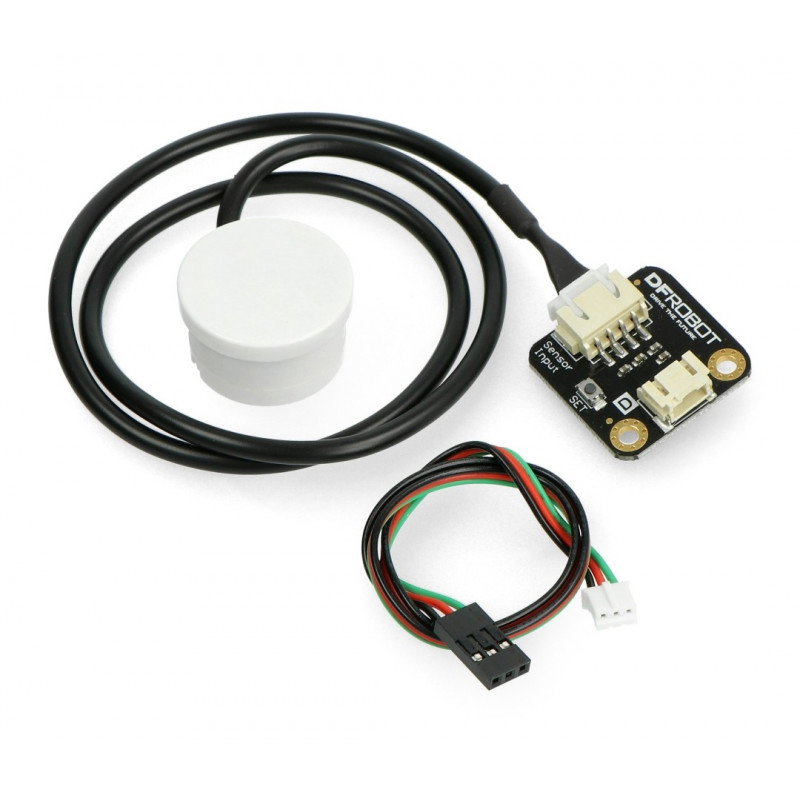

Satz enthält:
- Hauptmodul
- Sonde
- Verbindungskabel
Füllstandsensor.

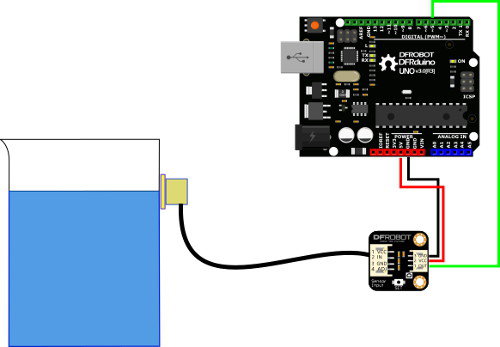

Ein Beispiel für die Verbindung des Sensors mit Arduino .
Warnung! Der Sensor funktioniert nicht mit Metalltanks, bei einer solchen Verbindung befindet er sich die ganze Zeit in einem hohen Zustand, als ob er eine Flüssigkeit erkennt. |
Verbindung
Das Modul funktioniert mit jedem Mikrocontroller mit digitalen Eingängen, einschließlich Arduino . Um die Daten zu lesen, reicht es aus, die Stromversorgung und den Ausgangspin mit einem beliebigen Eingang des Mikrocontrollers zu verbinden und seinen Status zu lesen.
Spezifikation

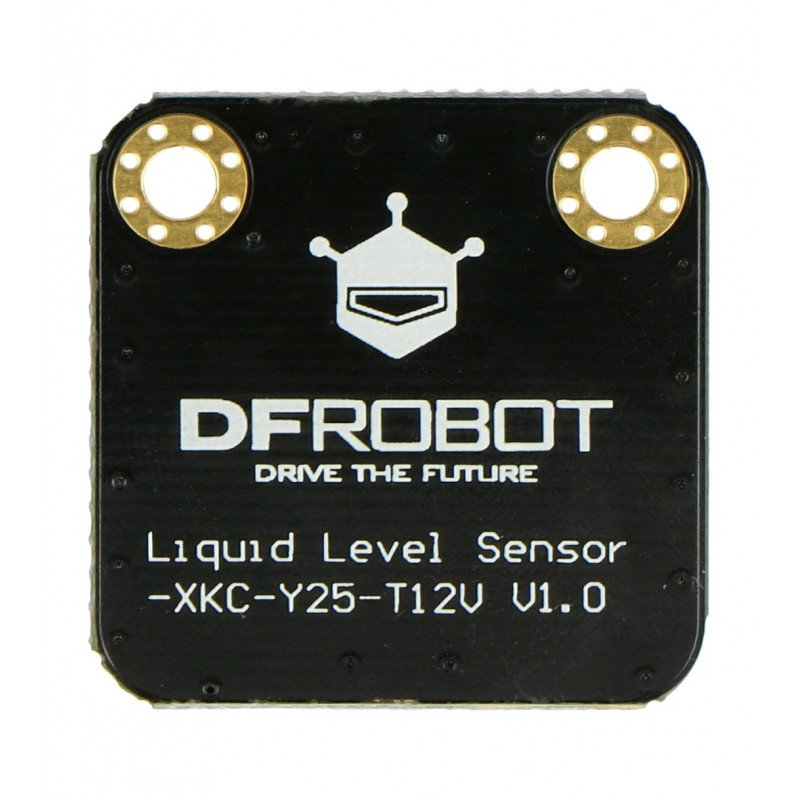

- Chip: XKC-Y25-T12V
- Versorgungsspannung: 5 V bis 24 V
- Ausgangsstrom: bis 50 mA
- Arbeitstemperatur: von -25 °C bis 105 °C
- Low-Level-Ausgang: 0 V
- High-Level-Ausgang: VCC
- Verstrichene Zeit: 500 ms
- Material: ABS
- Induktionsmessbereich: von 0 mm bis 13 mm
- Kabellänge: 450 mm
- Kommunikation: 0/1 digitales Signal

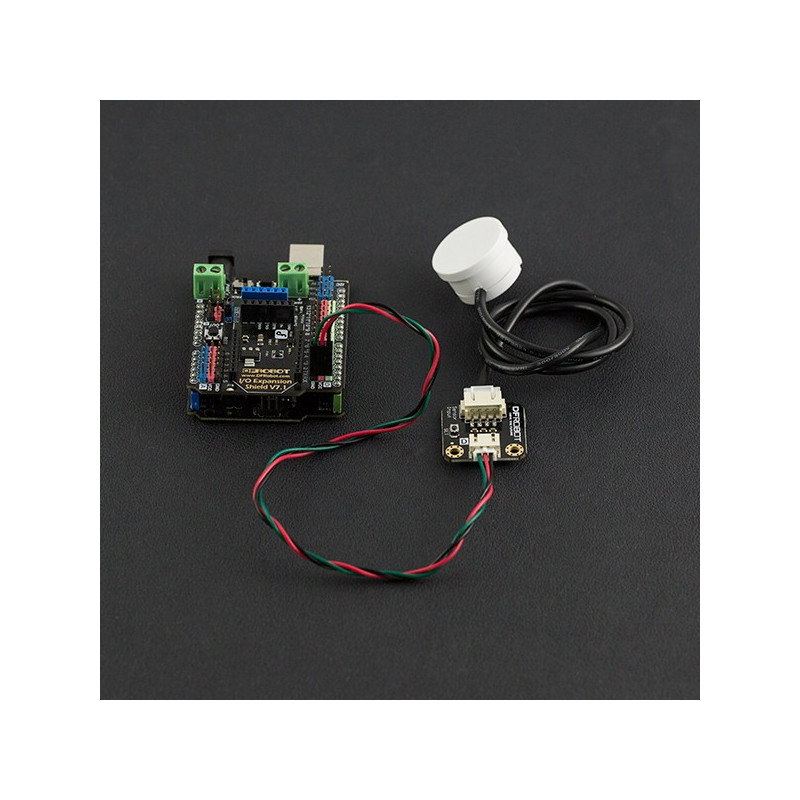

- Kabel zur Verbindung mit DFRobot Gravity IO Expansion Shield
- Fliesengröße: 28 x 28 mm
