Produktbeschreibung: Schwerkraft - ICP-10111 Drucksensor - DFRobot SEN0517
Das Temperatur- und barometrische Drucksensormodul von DFRobot verfügt über einen eingebauten ICP-10111- Sensor, hergestellt in MEMS-Technologie. Es wird mit einer Spannung von 3,3 V bis 5,5 V versorgt. Das Modul verfügt über einen Gravity-Anschluss. Es verbraucht sehr wenig Energie und ist sehr genau.
Das Produkt ist mit Arduino kompatibel
Der Hersteller hat eine ausführliche Bedienungsanleitung und eine Bibliothek für die Arduino-IDE-Umgebung vorbereitet.

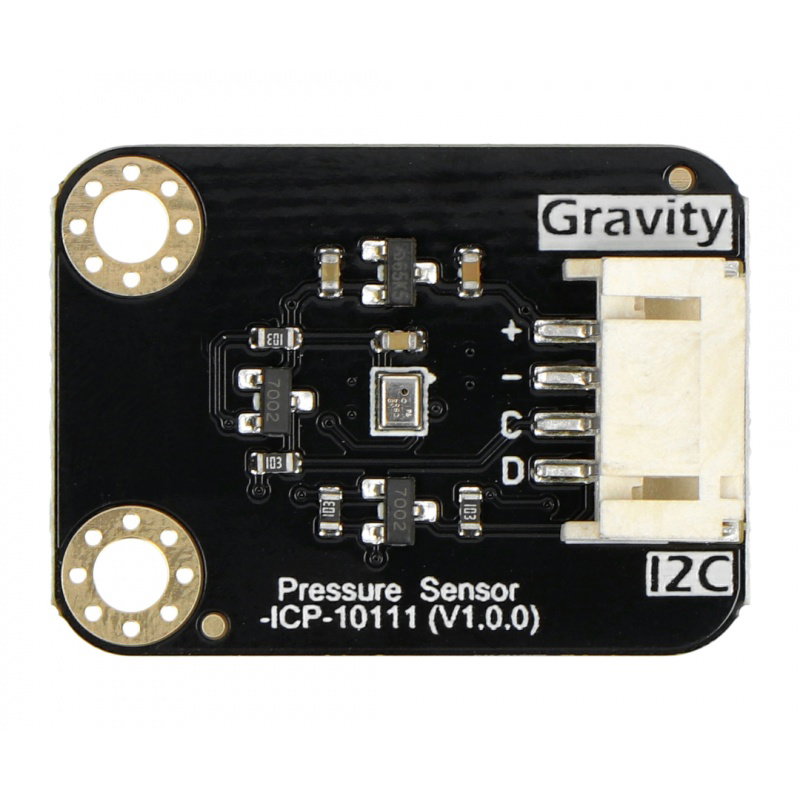

Schwerkraft - Drucksensor ICP-10111 - DFRobot SEN0517.

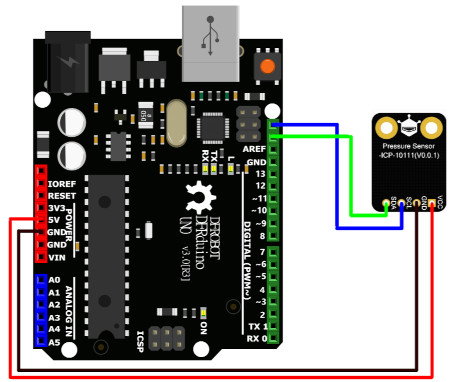

Ein beispielhaftes Diagramm der Drucksensorverbindung mit dem DFRduino Uno R3.
Merkmale des Drucksensors von DFRobot
- Messgenauigkeit: ± 1 Pa
- Messrauschen: 0,4 Pa
Beschreibung der Pins und ein beispielhafter Anschlussplan

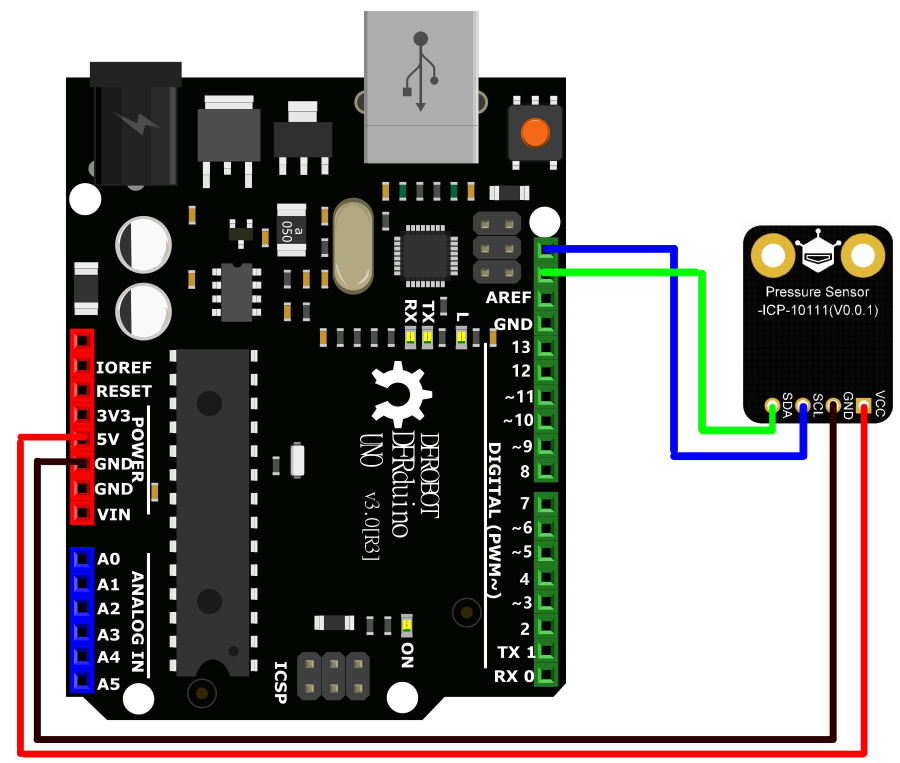

Das Diagramm rechts zeigt den Anschluss des Moduls an die DFRduino-Platine. ICP-10111 Drucksensorkabel:
- VCC - Stromversorgung
- GND - Masse
- SCL - Taktleitung der I2C-Schnittstelle
- SDA - Datenleitung der I2C-Schnittstelle
Spezifikation des Drucksensors
- Arduino -kompatibler Sensor
- Versorgungsspannung: von 3,3 V bis 5,5 V
- Stromaufnahme: 2 mA
- Kommunikationsschnittstelle: I2C
- I2C-Adresse: 0x63
- Luftdruckmessbereich: 30 bis 110 kPa
- Genauigkeit der relativen Luftdruckmessung: ± 0,01 hPa (von 950 hPa bis 1050 hPa, 25 °C)
- Genauigkeit der absoluten barometrischen Druckmessung: ± 1 hPa (950 hPa bis 1050 hPa, bei 0 °C bis 65 °C)
- Genauigkeit der absoluten Temperaturmessung: ± 0,4 ° C
- Arbeitstemperatur: -40 °C bis 85 °C
- Abmessungen: 30 x 22 mm

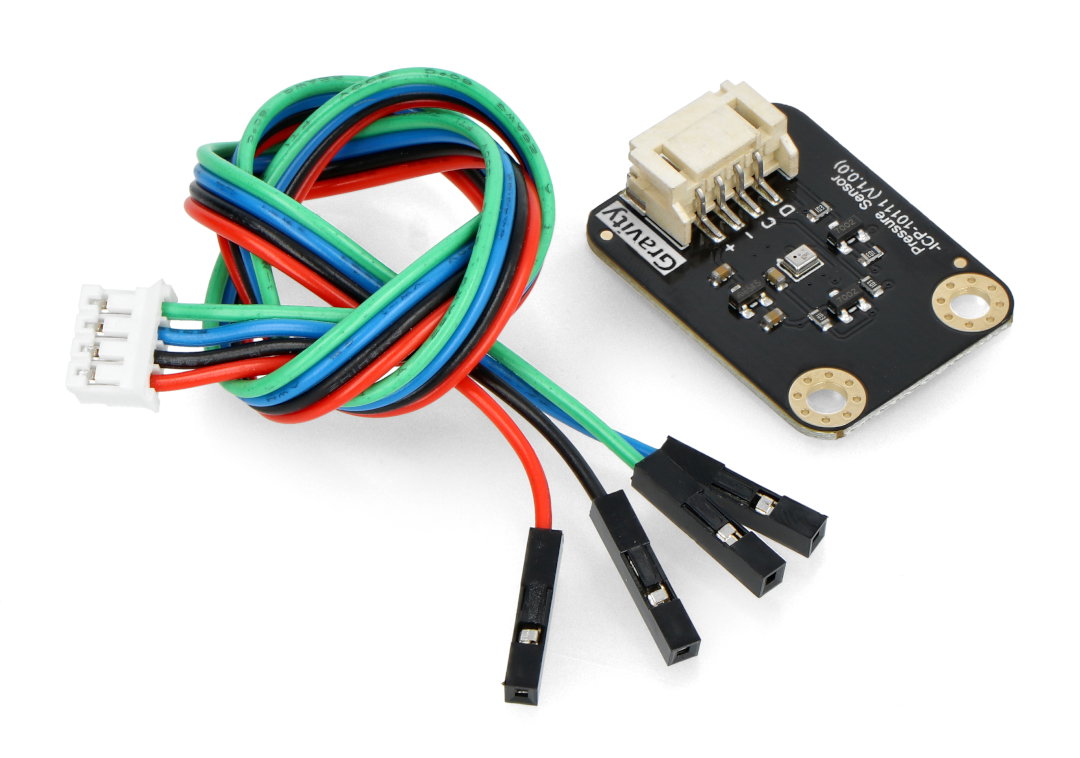

Inhalt des Kits
- Schwerkraft - Drucksensor ICP-10111 V1.0.0
- Sensoranschluss 2,54 - 4-poliger I2C / UART

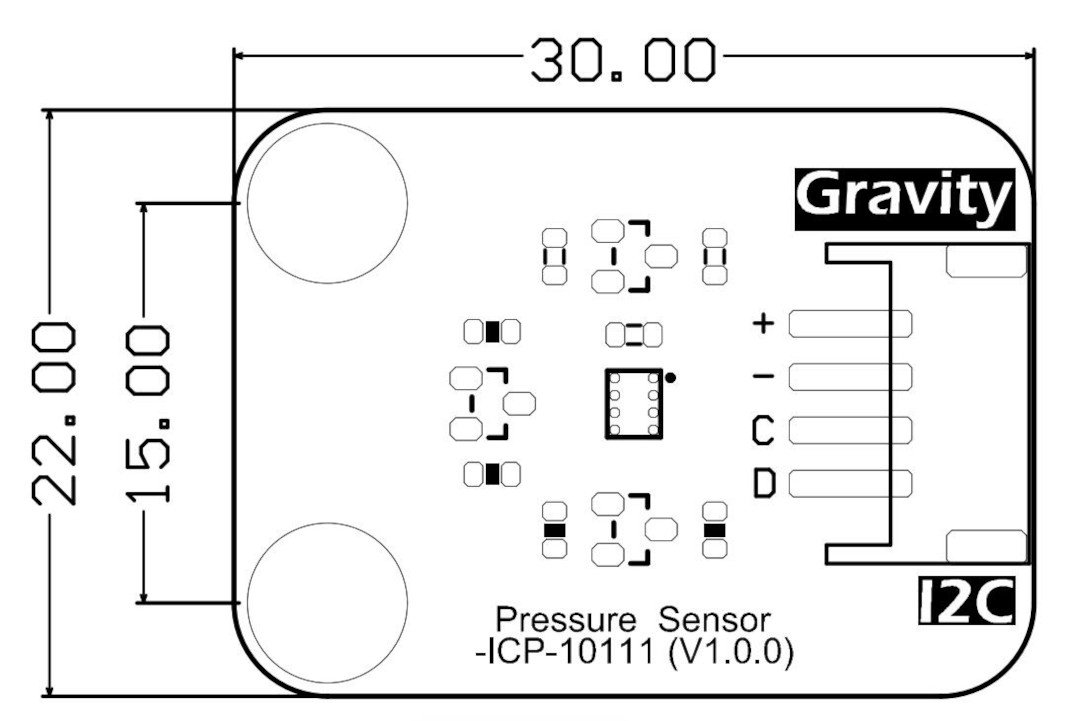

Modulabmessungen.
