Produktbeschreibung: Berührungsloser Füllstandssensor - digital - DFRobot SEN0370
Hergestellt von DFRobot berührungsloser Füllstandssensor, ausgestattet mit Statusanzeige und Empfindlichkeitseinstellung. Seine Hauptanwendung ist die Flüssigkeitsstanderfassung in nichtmetallischen Rohren aller Art mit einem Außendurchmesser von bis zu 10 mm . Das Gerät ermöglicht die Echtzeitübertragung von Informationen über den Zustand des Sensors. Das Kit enthält auch einen 4-Pin-Sensoradapter, der eine direkte Signalübertragung vom Sensor zum Beispiel zu Arduino oder einem anderen Mikrocontroller ermöglicht. Durch diesen Flüssigkeitssensor und sein breites Anwendungsspektrum ist es möglich, Flüssigkeiten in Wasserspendern, Röhrchen und Perfusionsschläuchen zu detektieren. Der Füllstandssensor wurde basierend auf fortschrittlicher Signalverarbeitungstechnologie unter Verwendung eines effizienten Systems entwickelt. Die Messung des Sensors wird nicht durch die Dicke der Behälterwände, Verunreinigungen und das Vorhandensein von Säuren und Basen beeinflusst.

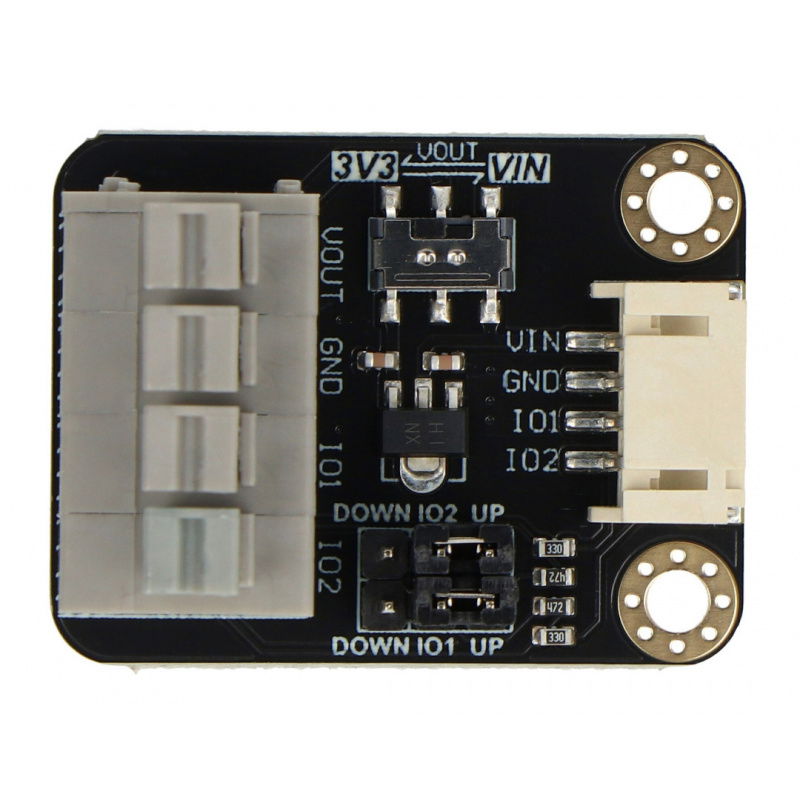

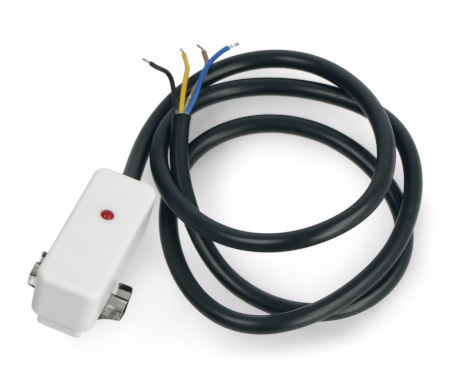

Berührungsloser Füllstandsensor - digital - DFRobot SEN037 0

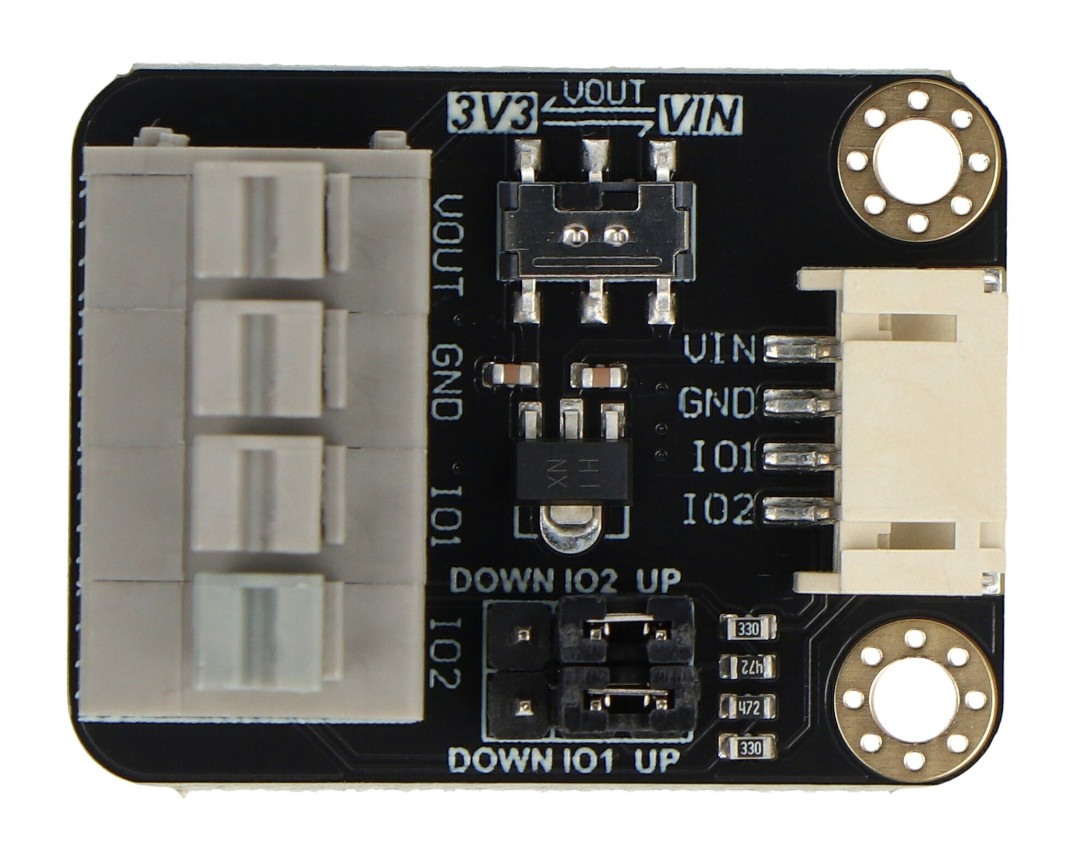

| Anzahl | Stift | Beschreibung |
|---|---|---|
| 1 (links, braun) | VAUS | Stromversorgung des Flüssigkeitssensors von 5 V bis 24 V |
| 2 (links, blau) | Masse | Masse |
| 3 (links, schwarz) | IO1 | Ausgang des vorderen/hinteren Flüssigkeitssensors |
| 4 (links, gelb) | IO2 | Signalausgang für Füllstand des Flüssigkeitssensors |
| 1 (rechts, rot) | Fahrgestellnummer | Leistung |
| 2 (rechts, schwarz) | Masse | Masse |
| 3 (rechts, blau) | IO1 | Sensorausgang vorne // hinten |
| 4 (rechts, grün) | IO2 | Signalausgang Flüssigkeitsstand |
Das Produkt ist mit Arduino kompatibel
In der Bedienungsanleitung finden Sie nützliche Informationen wie Sensor-Pins und Beispielcode.
Spezifikation des berührungslosen Füllstandssensors
- Stromversorgung: 5 V bis 24 V
- Reaktionszeit: 500 ms
- Arbeitstemperatur: von -5 °C bis 105 °C
- Geeigneter Rohrdurchmesser: bis 10 mm
- Füllstandsfehler: ± 1,5 mm
- Material: ABS
- Wasserdicht: IP65
Es wird mit einer Spannung von 5 V bis 24 V betrieben.

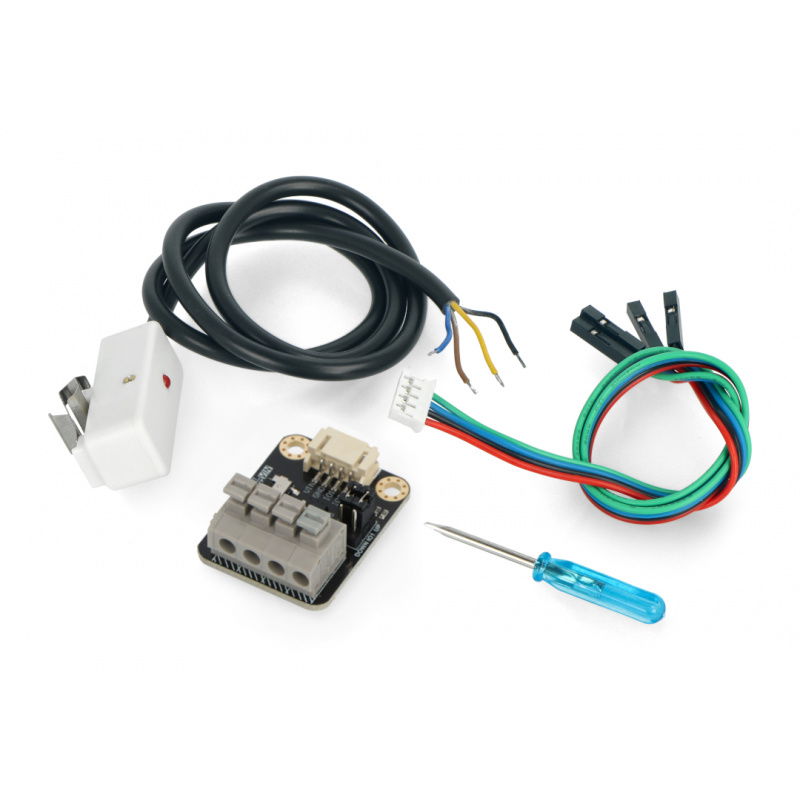

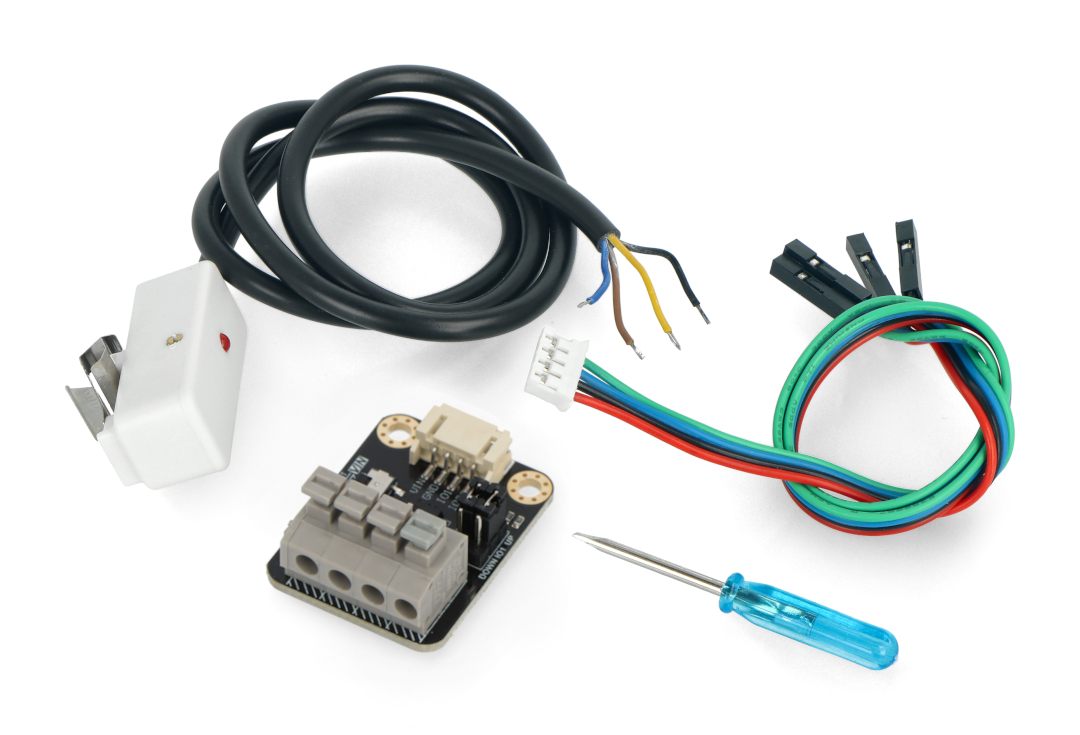

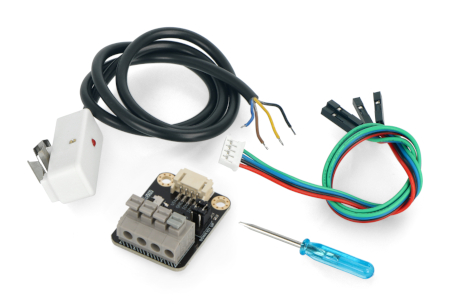

Das Foto zeigt die Zusammensetzung des Sets.Das Kit enthält

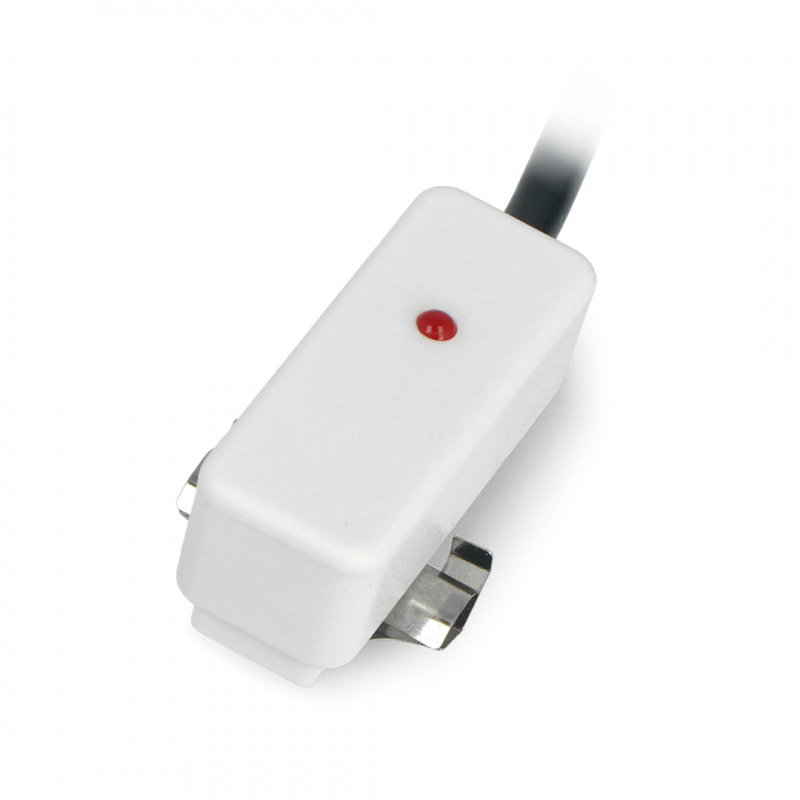

- Sensor Ebene mit kleinem Durchmesser x1

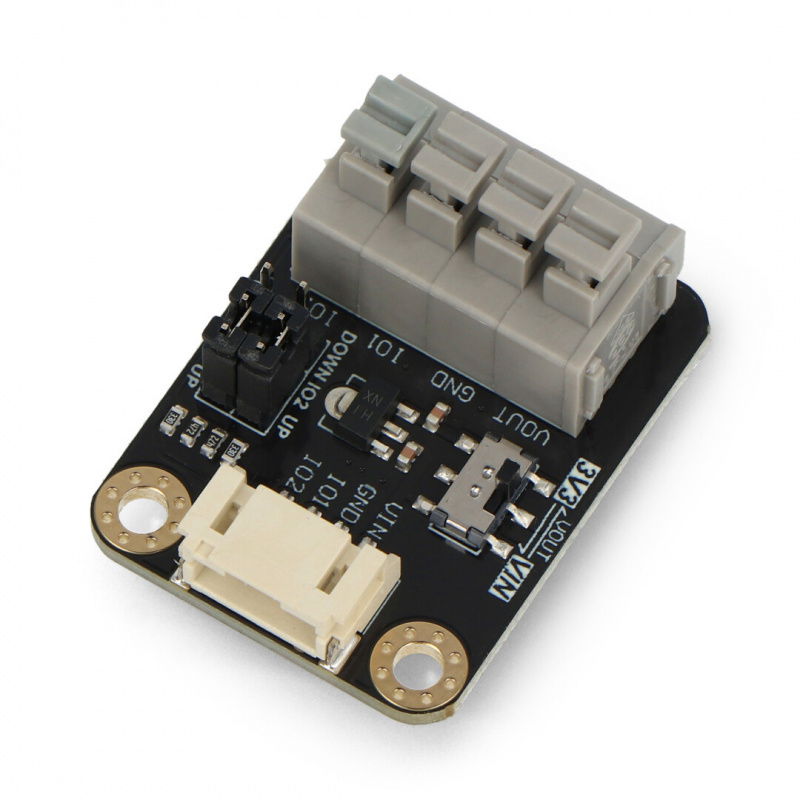

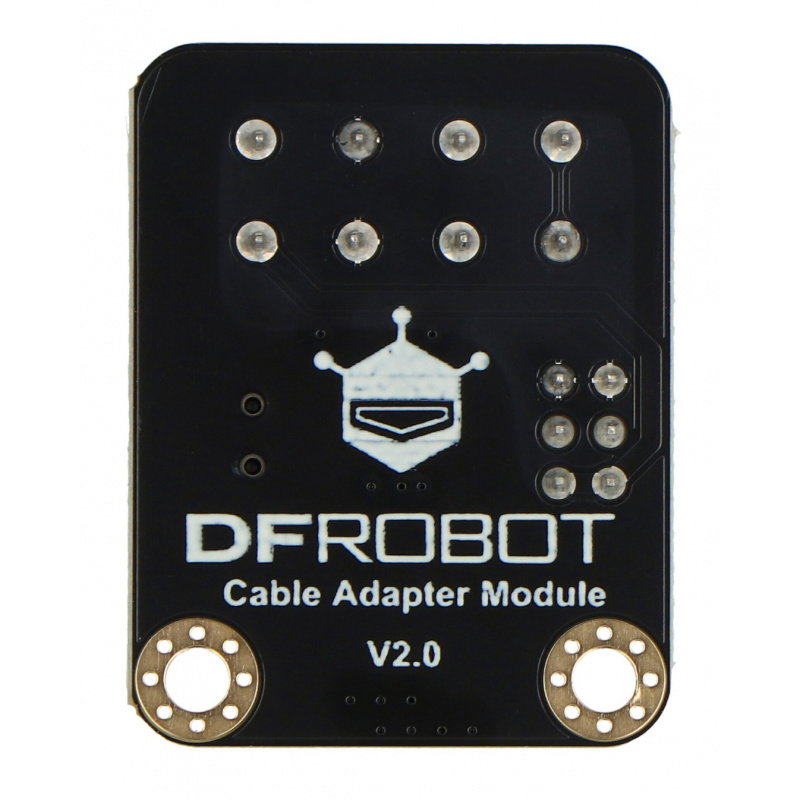

- Schwerkraft: 4-poliger Sensoradapter x1
- Schraubendreher x1
