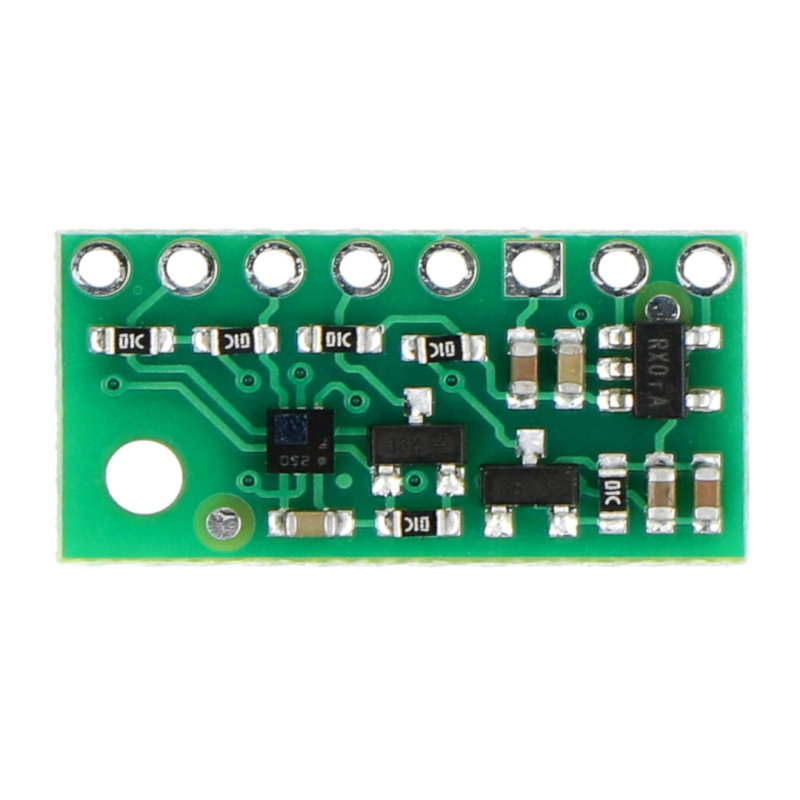

Der Druck- undHöhensensor LPS22DF von Pololu ist ein Multifunktionsgerät zur Messung des Drucks von 26 kPa bis 126 kPa mit einer Genauigkeit von ±0,05 kPa. Der Sensor enthält einen 3, 3-V-Leitungsspannungsregler und Pegelwandler, so dass er in einem Spannungsbereich von 1,8 V bis 5,5 V arbeitet. Er verfügt über I2C / I3C- und SPI-Anschlüsse für den einfachen Anschluss an Mikrocontroller. Der Sensor ist mit Kontaktplatinen und Lochplatinen mit 0,1" (2,54 mm) Pinabstand kompatibel. Er bietet konfigurierbare Optionen wie die Auswahl von Mittelwerten, verschiedene FIFO-Modi, ein programmierbares externes Interrupt-Signal und eine integrierte Temperaturkompensation.

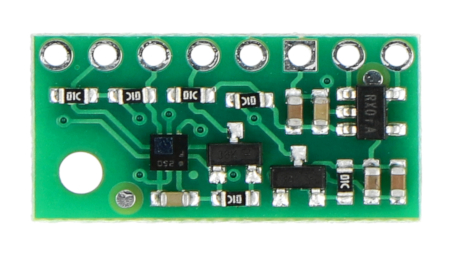

LPS22DF - 126 kPa Druck- und Höhensensor - I2C / I3C / SPI - 1,8-5,5 V - Pololu 2898.
Das Gerät misst den Luftdruck und die Höhe.
Hauptmerkmale des Druck- und Höhensensors
- Misst den atmosphärischen Druck mit einer Genauigkeit von ±0,05 kPa
- Funktioniert in einem Druckbereich von 26 kPa bis 126 kPa
- Verfügt über einen eingebauten Spannungsregler, der eine Stromversorgung von 1,8 V bis 5,5 V ermöglicht
- Kompatibel mit I2C / I3C und SPI Kommunikationsschnittstellen
- Bestens geeignet für meteorologische Projekte
- Geringe Größe und niedriger Stromverbrauch, daher geeignet für tragbare Geräte
- Geeignet für den Außeneinsatz
- Kompatibel mit Arduino und Raspberry Pi
I2C-Protokoll
Das vom LPS22DF-Sensor unterstützte I2C-Kommunikationsprotokoll ermöglicht eine einfache Integration mit den meisten Mikrocontrollern, ohne dass zusätzliche Komponenten erforderlich sind. Die I2C-Schnittstelle verwendet zwei Pins, wodurch die Hardwarekonfiguration einfach und effizient ist und Druck- und Temperaturdaten mit hoher Geschwindigkeit und Zuverlässigkeit übertragen werden können.
SPI-Kommunikation
Die SPI-Kommunikationsfunktion bietet eine alternative Verbindung, die ideal für Anwendungen ist, die einen schnelleren Datenaustausch als I2C erfordern. Die SPI-Schnittstelle verwendet vier Pins und bietet eine größere Flexibilität beim Systemdesign und ermöglicht eine Hochgeschwindigkeitsdatenübertragung mit höheren Geschwindigkeiten.
Das Produkt unterstützt verschiedene Kommunikationsschnittstellen wie I2C / I3C und SPI.

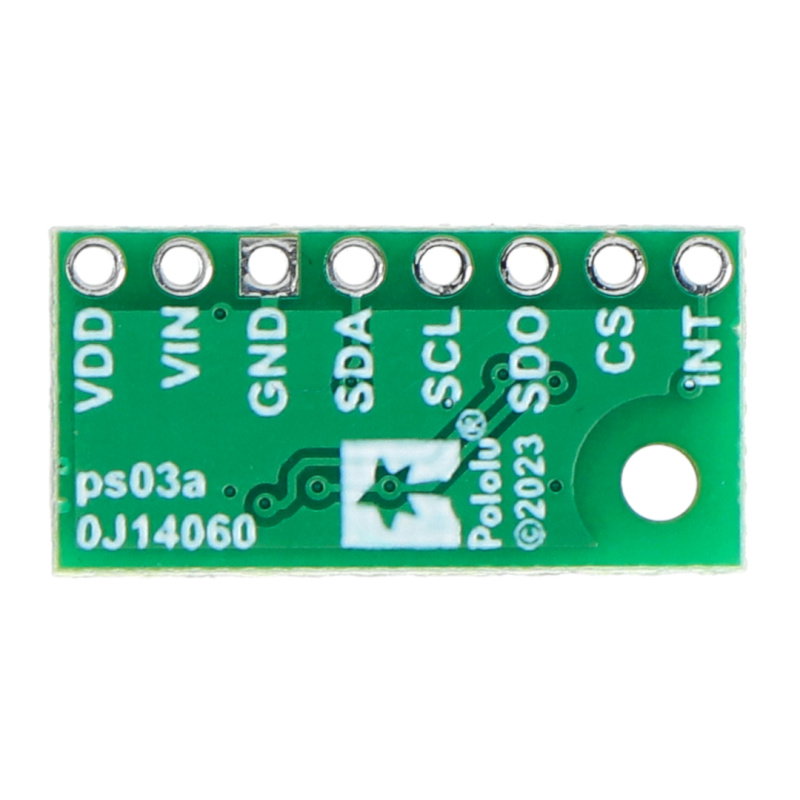

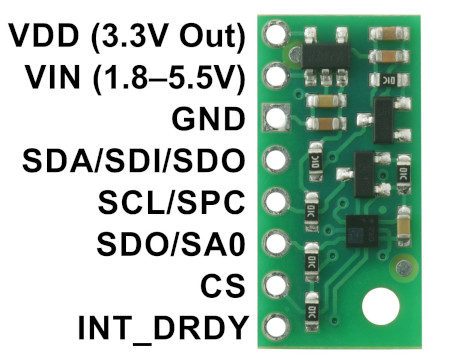

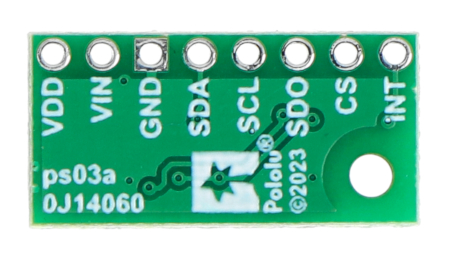

LPS22DF-Sensor-Pinbelegungen.
LPS22DF-Sensoranschlüsse
- VDD - Ausgangsspannung von 3,3 V mit bis zu 150 mA Stromkapazität
- VIN - Eingangsspannung von 1,8 V bis 5,5 V
- GND - Systemerde
- SDA / SDI / SDO - I2C-Bus-Datenleitung, SPI-Eingangsdatenleitung (SDO im 3-Draht-Modus); High-Zustand entspricht VIN-Spannung, Low GND
- SCL / SPC - I2C-Bus-Taktleitung; High-Zustand ist gleich VIN-Spannung, Low-GND
- SDO / SA0 - SPI-Bus-Ausgangsdatenleitung (data-out) oder Adresswechsel bei I2C; High-Zustand ist gleich VDD-Spannung, low GND, diese Leitungen haben keinen Spannungswandler - sie funktionieren nur mit 3,3 V
- CS - Chip Select SPI Enable; Pin ist standardmäßig im High-Zustand (I2C-Schnittstelle aktiv), zum Starten der SPI-Kommunikation sollte ein Low-Zustand gegeben werden
- INT1_DRDY - programmierbarer Interrupt; High-Status ist 3,3 V, Low-Status ist GND, der Pin hat keinen Spannungswandler und arbeitet nur mit 3,3 V
Technische Daten des LPS22DF-Sensors
- Gerätetyp: Druck- und Höhensensor LPS22DF
- Druckmessbereich: 26 kPa bis 126 kPa (260 mbar bis 1260 mbar)
- Genauigkeit der Druckmessung: ±0,05 kPa
- Versorgungsspannung: 1,8 V bis 5,5 V
- Versorgungsstrom: 1 mA
- Ausgabeformat (I2C / SPI): 24-bit Druckanzeige (4096 LSb/mbar)
- Spannungsregler: eingebauter 3,3 V Linearregler
- Kommunikationsschnittstellen: I2C / I3C, SPI
- Abmessungen: 10 x 20 x 3 mm
- Gewicht: 0,5 g
Inhalt des Kits
- 1x LPS22DF Druck- und Höhensensor
- 1x Goldstift Streifenraster 2,54 mm
- 1x goldpin Winkelstreifenraster 2,54 mm

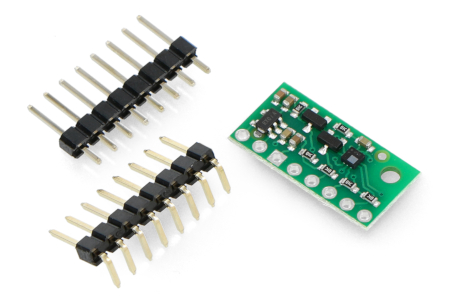

Im Bausatz enthaltene Elemente.
