Produktbeschreibung: SenseCAP S800 8in1 – Sensor zum Bau einer Wetterstation – Seeedstudio 101991023

Der SenseCAP S800 ist ein fortschrittlicher Wettersensor zur präzisen und umfassenden Überwachung von Umgebungsbedingungen. Er misst acht wichtige Parameter: Lufttemperatur, relative Luftfeuchtigkeit, Luftdruck, Windgeschwindigkeit und -richtung (mittels Ultraschalltechnologie), PM2,5- und PM10-Konzentrationen sowie den Geräuschpegel . Dank seiner robusten Bauweise hält er extremen Bedingungen stand und arbeitet in einem Temperaturbereich von -40 °C bis 85 °C. Die Schutzart IP66 gewährleistet dabei hervorragende Wasserdichtigkeit . Der Sensor verfügt über RS485- (MODBUS-RTU) und SDI-12-Schnittstellen und lässt sich so problemlos in verschiedene Datenlogger integrieren. Zum Lieferumfang gehören außerdem ein 3 Meter langes Kabel , ein USB-Typ-C-Kabel , Befestigungsschrauben und eine Unterlegscheibe zum Öffnen des Kommunikationsanschlusses.

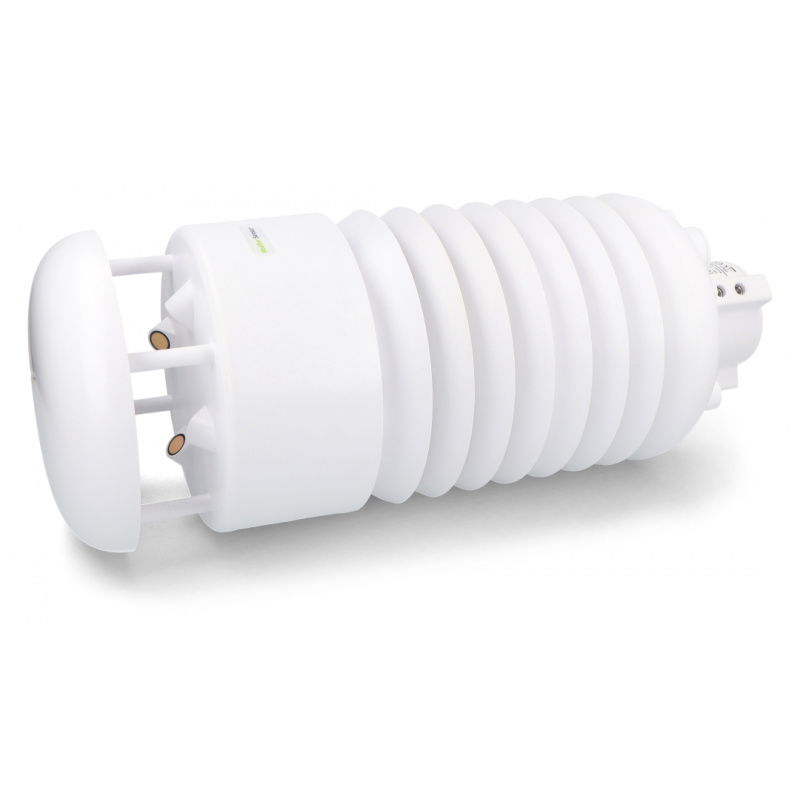

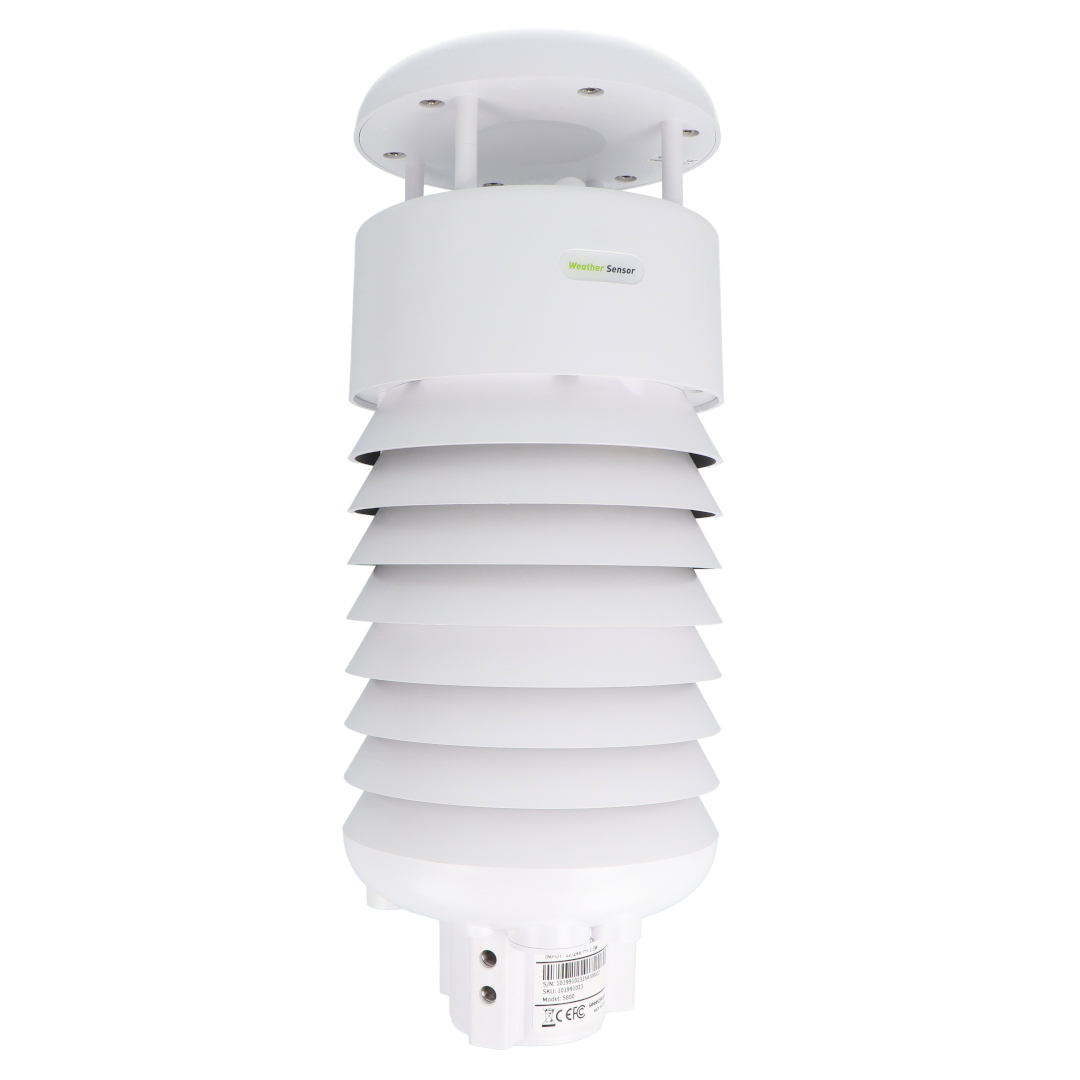

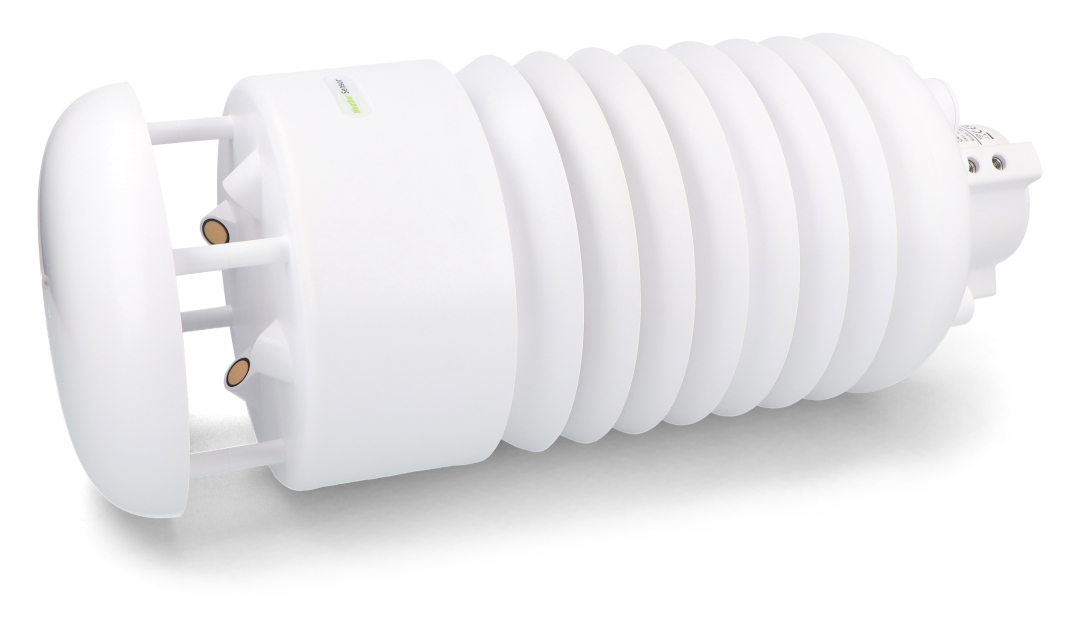

SenseCAP S800 8in1 - Sensor zum Bau einer Wetterstation - Seeedstudio 101991023.

Der Sensor dient zur Überwachung von bis zu 8 Umweltparametern.

Hauptmerkmale des Sensors

• Es ermöglicht die Messung von acht Umweltparametern: Lufttemperatur, relative Luftfeuchtigkeit, Luftdruck, Windgeschwindigkeit und -richtung, PM2,5- und PM10-Konzentrationen sowie Geräuschpegel
• Bietet dank der Schutzart IP66 eine hohe Beständigkeit gegenüber rauen Wetterbedingungen.
• Bietet Unterstützung für RS485 (MODBUS-RTU) / SDI-12 Schnittstellen
• Es ist mit einem thermostatisch geregelten Heizsystem ausgestattet, das den Betrieb auch bei extrem kalten Bedingungen ermöglicht.
• Es nutzt Ultraschallsensoren zur Messung von Windgeschwindigkeit und -richtung, wodurch die Anzahl der beweglichen Teile in der Struktur reduziert wird.
• Es ist für den Betrieb in einem breiten Temperaturbereich von -40 °C bis 85 °C ausgelegt.

SenseCAP S800 Sensoranwendungen

Der SenseCAP S800-Sensor findet in zahlreichen Bereichen Anwendung, unter anderem in der Landwirtschaft, wo er zur Optimierung der Anbaubedingungen beiträgt. Im Kontext von Smart Cities unterstützt er das Luftqualitäts- und Lärmmanagement und verbessert so die Lebensqualität der Bewohner. Darüber hinaus ist er ein unverzichtbares Werkzeug im Energie- und Transportsektor sowie in der Wetterüberwachung, wo seine Fähigkeit zur präzisen Wettervorhersage die Entscheidungsfindung maßgeblich unterstützt.

SenseCAP ONE-Sensoren

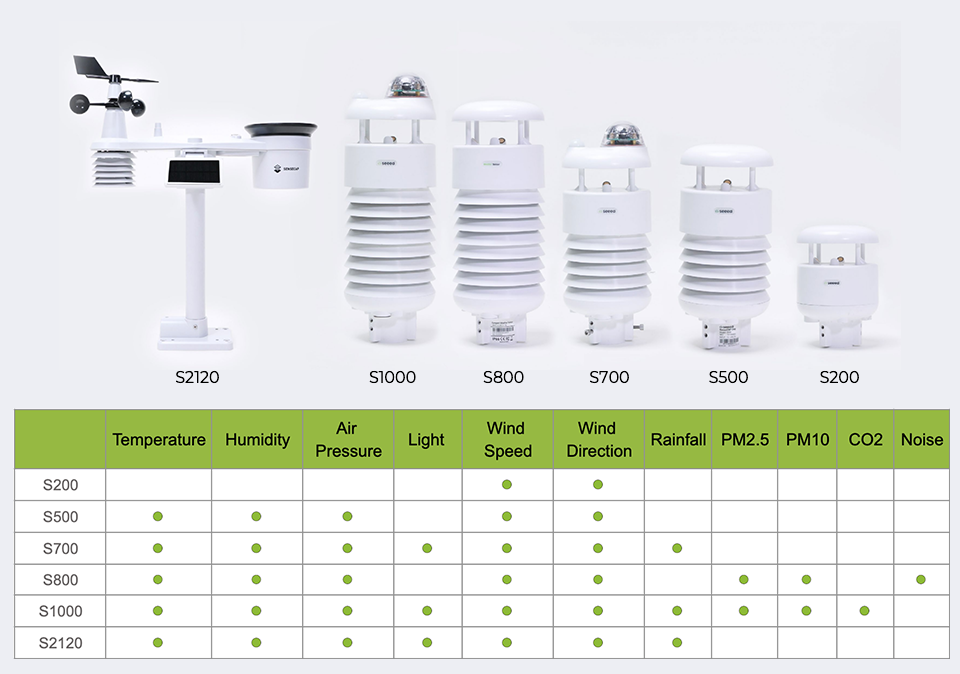

Die Wettersensoren der SenseCAP ONE-Serie sind kompakte Geräte, die von Anwendern als „All-in-One“ bezeichnet werden. Sie umfassen eine breite Palette von Sensoren, mit denen Sie bis zu 10 wichtige Wetterparameter überwachen können: Lufttemperatur, Luftfeuchtigkeit, Luftdruck, Lichtintensität, Windgeschwindigkeit und -richtung, Niederschlag, PM 2,5- und PM 10-Konzentrationen sowie CO2-Werte . Diese umfassende Lösung ermöglicht die hochpräzise Erfassung der atmosphärischen Bedingungen in einem einzigen, kompakten Gerät (die Möglichkeit, Einzelwerte zu messen, hängt vom gewählten Sensormodell ab).

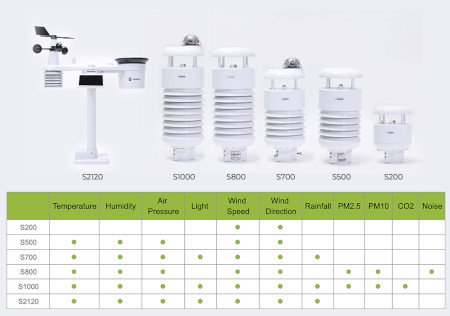

SenseCAP ONE-Serie von Seeedstudio.

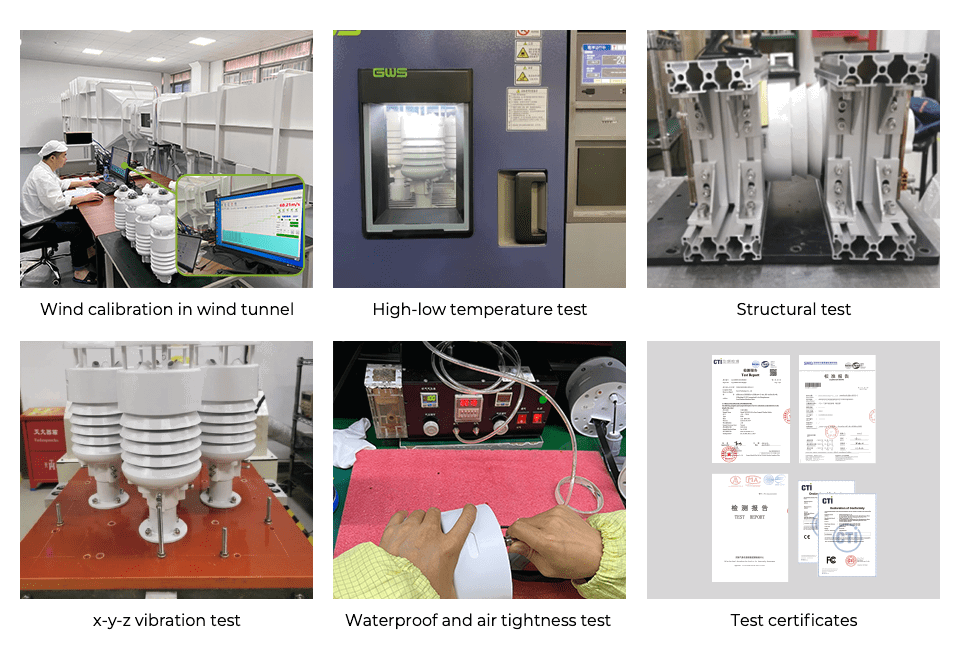

Zuverlässigkeitstests werden durchgeführt, bevor ein Produkt auf den Markt gebracht wird.

Hohe Zuverlässigkeit der SenseCAP-Sensoren

Seeedstudio-Produkte zeichnen sich durch hohe Qualität und Zuverlässigkeit aus, was durch zahlreiche Tests während der Produktion bestätigt wird. Bevor die Module das Werk verlassen, führt der Hersteller eine Reihe von Tests durch, um ihre einwandfreie Funktion auch unter extremen Bedingungen über ihren gesamten Lebenszyklus hinweg zu gewährleisten. Die SenseCAP ONE-Serie hat sechs Zuverlässigkeitstests bestanden, darunter:

• Windkanal – Messung von Windrichtung und -geschwindigkeit in einer künstlich veränderlichen Umgebung,
• Hoch- und Tieftemperaturtest – ermittelt die Leistungsfähigkeit unter extrem ungünstigen Temperaturbedingungen,
• Strukturtest – ermittelt, ob die von mehreren Geräten erfassten Werte konsistent und hochpräzise sind.
• Dreiachsiger Schwingungstest (xyz) - bewertet den Einfluss von Schwingungen auf Sensormessungen
• Wasserdichtigkeits- und Dichtigkeitsprüfung – Überprüfung, ob das Modul die Anforderungen für den Betrieb in einer schwierigen Umgebung erfüllt.
• Forschungs- und Entwicklungs- sowie Produktionstests – zur Überprüfung der Leistungsfähigkeit mehrerer Geräte unter Werksbedingungen.

Modbus RTU RS485- und SDI-12-Kommunikationsprotokolle

RS485 ist ein Datenübertragungsstandard , der die serielle Kommunikation über große Entfernungen und unter rauen Umgebungsbedingungen ermöglicht . Er wird häufig in industriellen Systemen eingesetzt, da er auch bei elektromagnetischen Störungen eine zuverlässige Kommunikation gewährleistet.

SDI-12 ist ein Schnittstellenstandard zum Anschluss von Mikroprozessoren an Umweltsensoren. Die „12“ steht für eine Datenrate von 1200 Baud. Er ist besonders in Anwendungen zur Umweltüberwachung beliebt, da er den einfachen und effizienten Anschluss mehrerer Sensoren an ein einziges Datenerfassungsgerät ermöglicht .

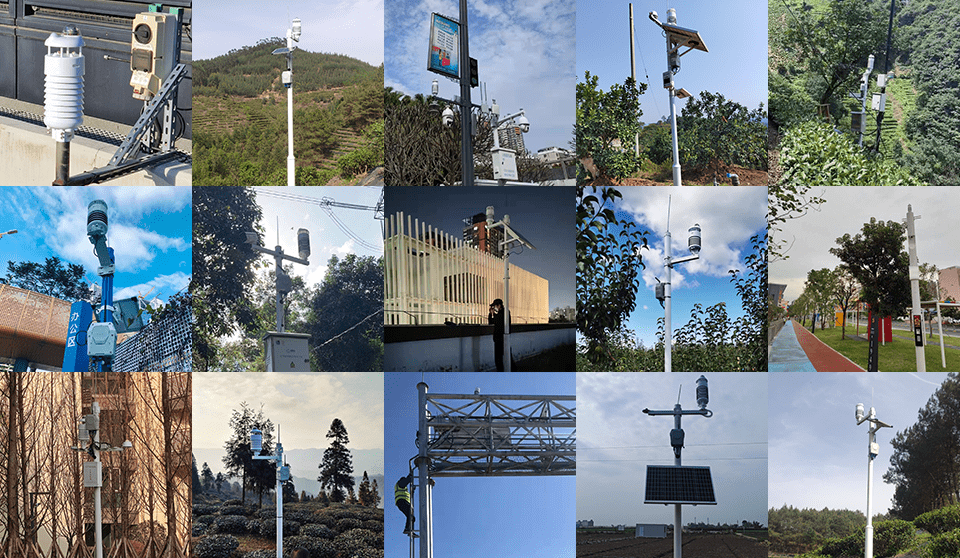

SenseCAP ONE Anwendung.

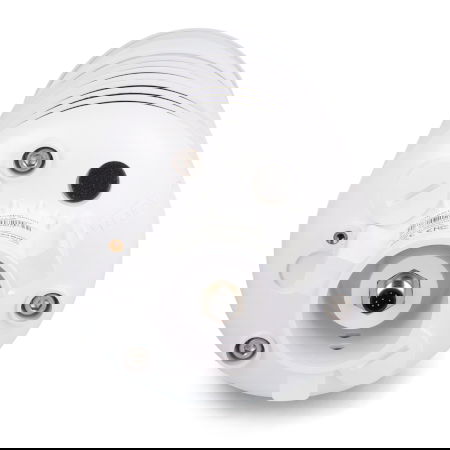

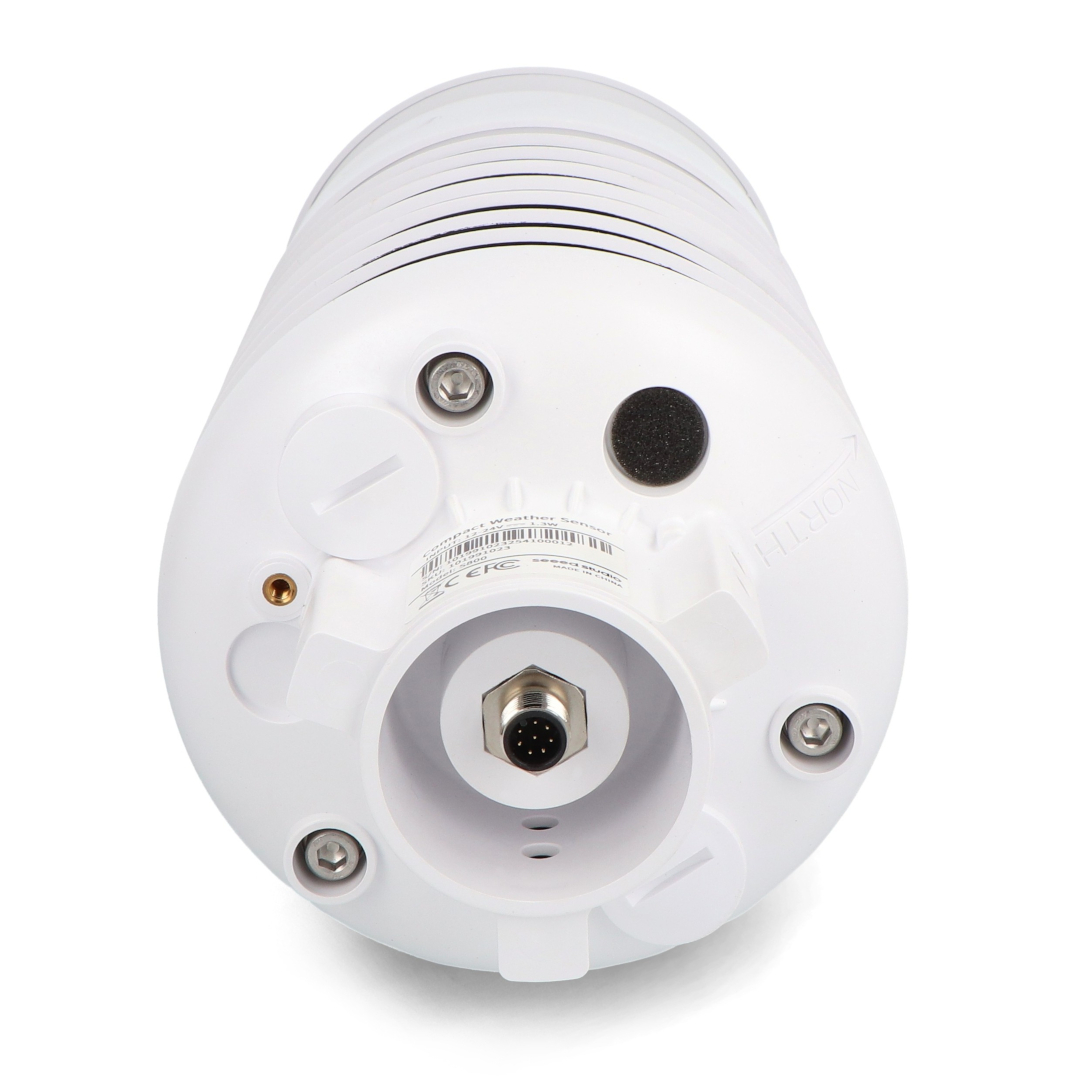

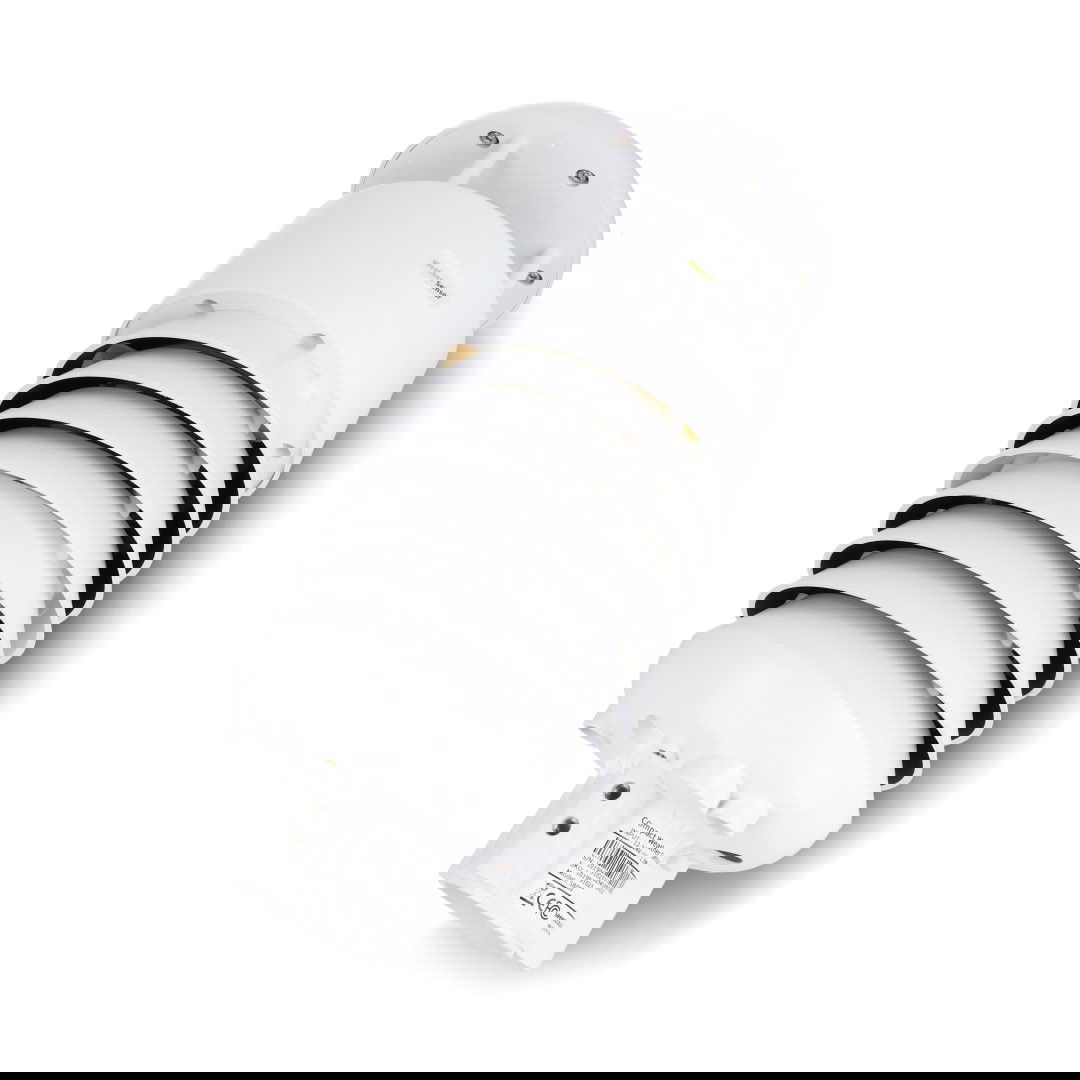

Montageanschluss.

Technische Spezifikationen des Sensors

• Modell: SenseCAP S800
• Messwerte:
• Lufttemperatur: Bereich von -40 °C bis 85 °C, Genauigkeit ± 1 °C, Auflösung 0,01 °C
• Relative Luftfeuchtigkeit: Messbereich 0 % bis 100 % rF, Genauigkeit ±1,5 % rF, Auflösung 0,01 % rF
• Barometrischer Druck: Messbereich von 300 hPa bis 1250 hPa, Genauigkeit ± 50 Pa, Auflösung 10 Pa
• Windgeschwindigkeit: Standardbereich 0 m/s bis 60 m/s, erweiterter Bereich bis 75 m/s, Widerstandsbereich bis 80 m/s, Genauigkeit ±0,3 m/s (≤10 m/s); ±3 % (von 10 m/s bis 50 m/s); ±5 % (>50 m/s), Auflösung 0,1 m/s
• Windrichtung: Bereich von 0° bis 360°, Genauigkeit ± 3°, Auflösung 0,1°
• PM2,5: Messbereich 0 µg/m³ bis 1000 µg/m³, Genauigkeit ±10 % (100 µg/m³ bis 1000 µg/m³); ±10 µg/m³ (0 µg/m³ bis 100 µg/m³), Auflösung 1 µg/m³
• PM10: Messbereich von 0 µg/m³ bis 1000 µg/m³, Genauigkeit ± 15 % (von 100 µg/m³ bis 1000 µg/m³); ±15 µg/m³ (von 0 µg/m³ bis 100 µg/m³), Auflösung 1 µg/m³
• Rauschen: Bereich von 35 dB bis 100 dB, Genauigkeit ± 1,5 dB, Auflösung 0,1 dB
• Stromversorgung des Sensors: 12 V bis 24 V
• Stromversorgung der Heizung: 24 V
• Protokoll: RS485 (MODBUS-RTU) / SDI-12
• Schutzart: IP66
• Kabellänge: 3 m
• Betriebstemperatur und -feuchtigkeit: -40 °C bis 85 °C, 0 % bis 100 % relative Luftfeuchtigkeit
• Gewicht: 2 kg

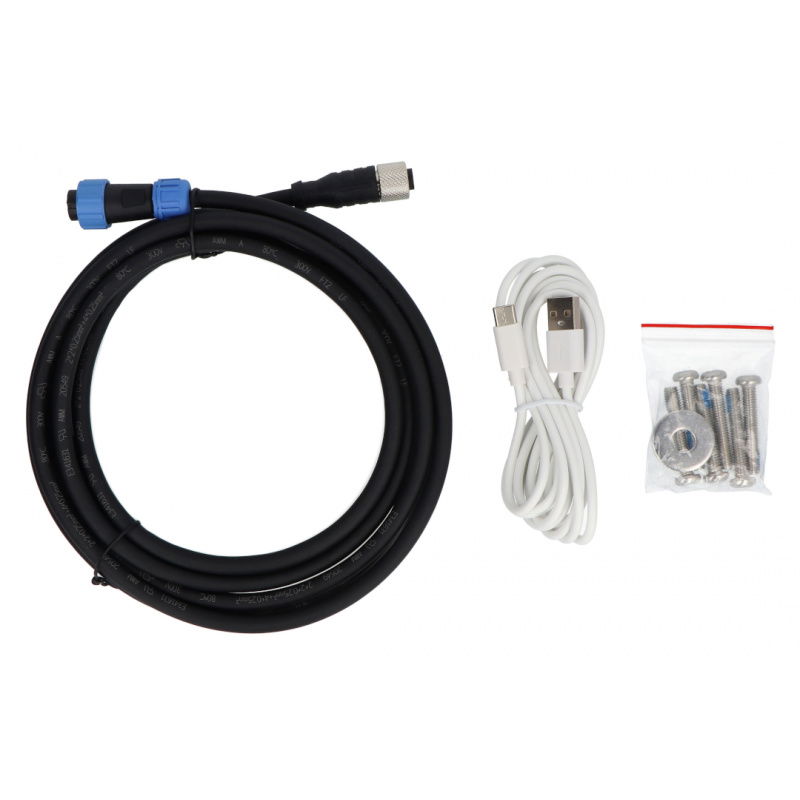

Inhalt des Sets

• 1x SenseCAP S800 8in1 - Sensor zum Bau einer Wetterstation
• 1x M12 8-poliges Kommunikationskabel
• 1x USB-Typ-C-Kabel zur Gerätekonfiguration
• 6x Befestigungsschrauben
• 1x Unterlegscheibe zum Öffnen des Konfigurationsanschlusses

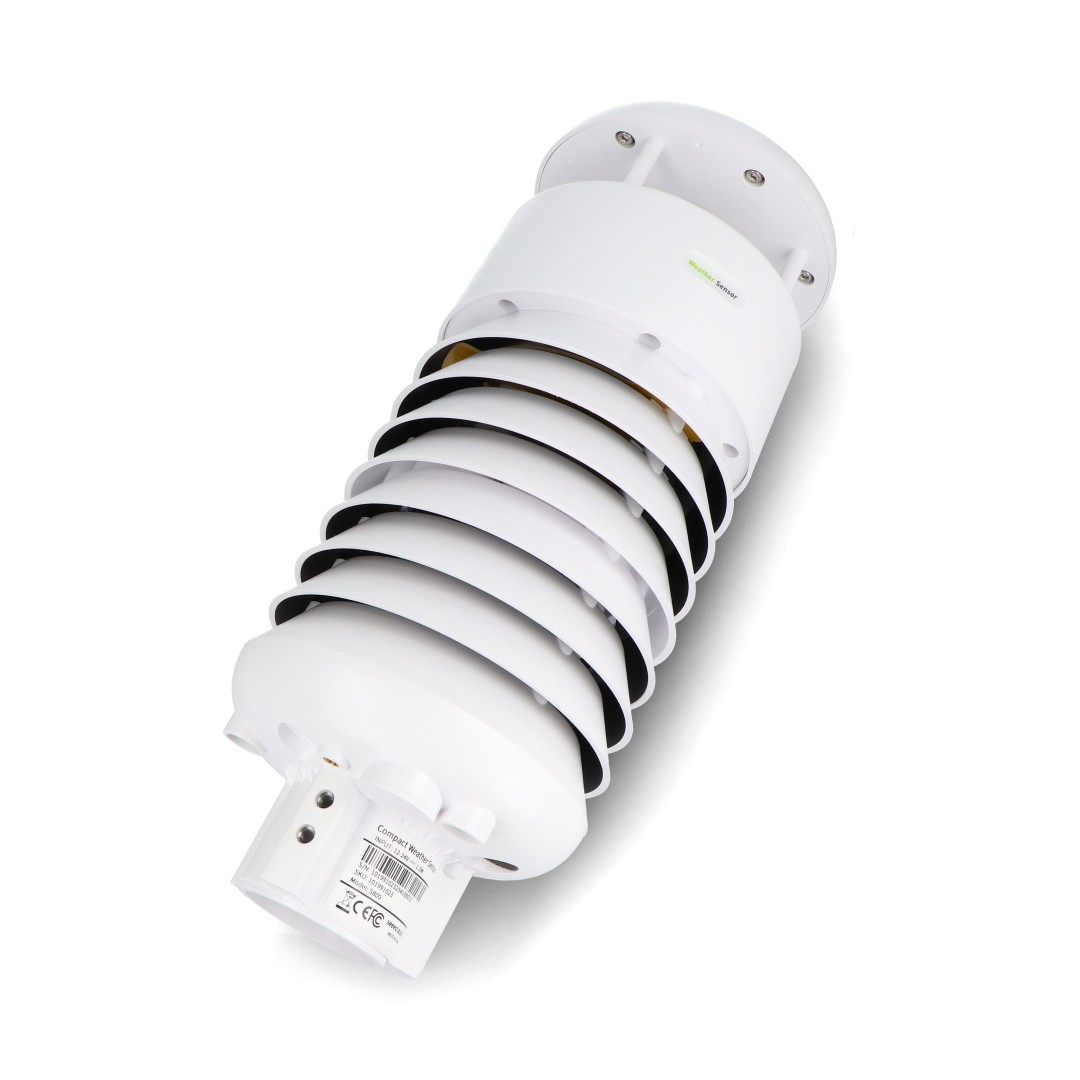

Der Sensor verfügt über eine Schutzart IP66 für das Gehäuse.
