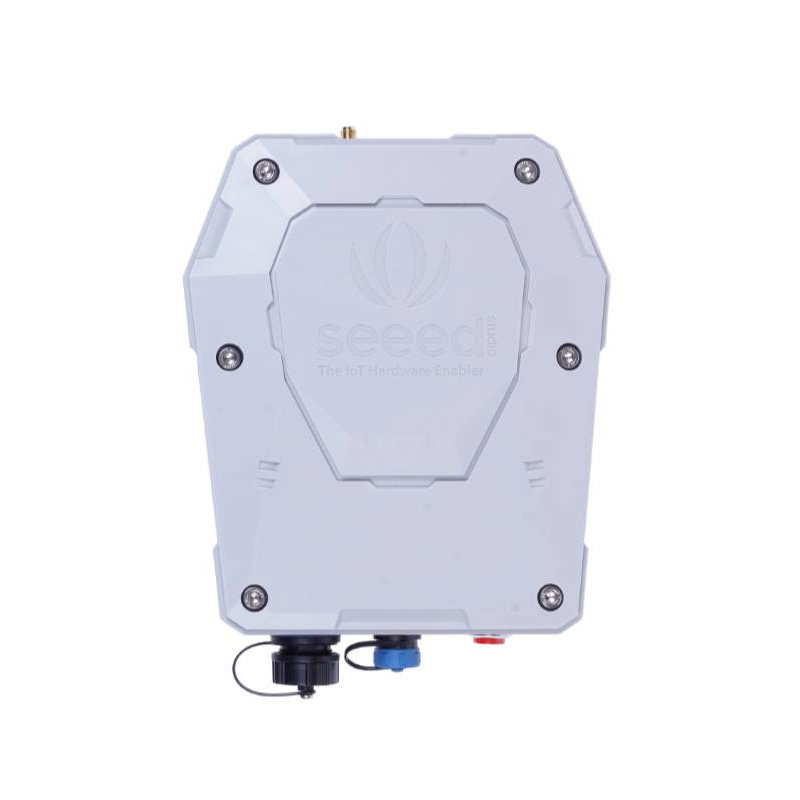

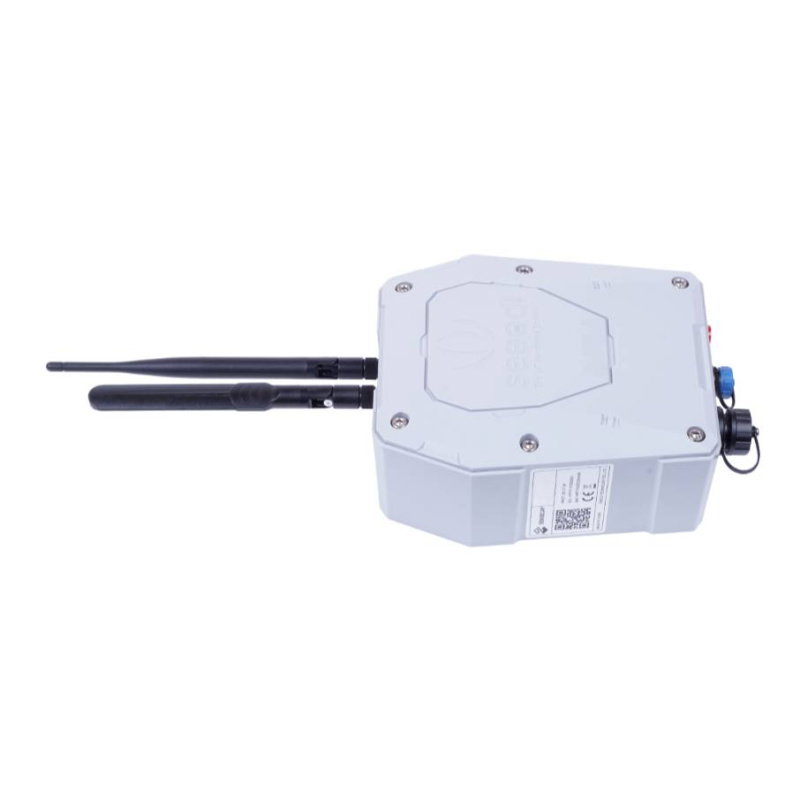

SenseCAP Außen-Gateway - LoRaWAN Außen-Gateway SX1302 - EU868MHz - IP66 - Seeedstudio 102991154

Produktbeschreibung: SenseCAP Outdoor Gateway - LoRaWAN Outdoor-Gateway SX1302 - EU868 MHz - IP66 - Seeedstudio 102991154

Das SenseCAP Outdoor Gateway LoRaWAN von Seeedstudio ist ein fortschrittliches Industrie-Gateway, das für IoT-Anwendungen wie intelligente Landwirtschaft oder Umweltüberwachung entwickelt wurde. Es unterstützt EU868 MHz (Bandbreite von 863 MHz bis 870 MHz), was eine effiziente Kommunikation über große Entfernungen ermöglicht -bis zu 10 km im offenen Gelände und bis zu 2 km in städtischen Umgebungen. Das Gateway ist mit einem mit 1 GHz getakteten TI AM3358 Cortex A8-Prozessor, 512 MB RAM und 8 GB eMMC-Speicher ausgestattet, was eine hohe Leistung garantiert. Mit einer IP66-Einstufung und UV-Beständigkeit ist es perfekt für raue Wetterbedingungen geeignet. Die Verbindung zur Cloud erfolgt über 4G LTE oder Ethernet, und ein gegenseitiges Authentifizierungssystem gewährleistet die Sicherheit der übertragenen Daten.

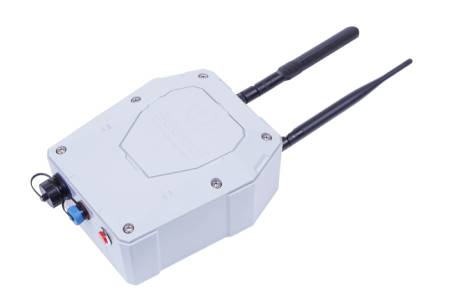

SenseCAP Outdoor Gateway - LoRaWAN Outdoor-Gateway SX1302 - EU868 MHz - IP66 - Seeedstudio 102991154.

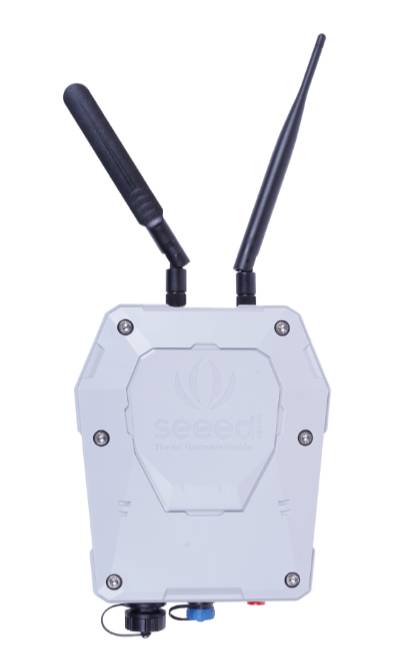

Das Gateway unterstützt 8 RX-Empfänger und 1 TX-Transceiver.

Hauptmerkmale des SenseCAP-Gateways

• Cortex-A8-Prozessor mit 1 GHz Taktfrequenz: bietet einen stabilen Betrieb und hohe Leistung für große IoT-Netzwerke und unterstützt das Linux-Betriebssystem für eine flexible Verwaltung
• Unterstützung des LoRaWAN-Protokolls der Klasse A: ermöglicht die Verwendung von SenseCAP-Sensoren mit geringem Stromverbrauch und macht das Gerät ideal für IoT-Anwendungen, die eine Übertragung über große Entfernungen erfordern
• Unterstützt verschiedene Netzwerkzugangsmethoden: 4G und Ethernet bieten Vielseitigkeit bei der Wahl der Konnektivitätsmethode und gewährleisten eine stabile Verbindung unter verschiedenen Bedingungen
• Große Übertragungsreichweite: bis zu 10 km in offenem Gelände und 2 km in städtischen Gebieten, was die Datenerfassung an abgelegenen Orten ermöglicht
• Industrieller Schutz: Das IP66-Gehäuse bietet eine hohe Widerstandsfähigkeit gegen raue Wetterbedingungen und ist ideal für Außenanwendungen bei Temperaturen von -40°C bis 70°C
• Einfache Installation und schnelle Einrichtung: Einfacher Installationsprozess, so dass das System schnell an einer Vielzahl von Standorten eingesetzt werden kann

SenseCAP Outdoor Gateway Anwendungen in der Praxis

Das SenseCAP Outdoor Gateway ist in verschiedenen Branchen weit verbreitet, insbesondere im IoT-Bereich. Dank seiner Zuverlässigkeit und großen Reichweite ist es ideal für die intelligente Landwirtschaft, wo es die Erfassung von Daten aus Umweltsensoren, die Überwachung der Ernte und die Optimierung der Produktionsprozesse ermöglicht. In intelligenten Gebäuden ermöglicht es die Integration mit Energiemanagementsystemen, Luftqualität oder Temperaturüberwachung. Das Gateway findet auch Anwendung in der Umweltüberwachung, wo es präzise Daten über die Luftqualität, Luftfeuchtigkeit oder Temperatur liefert und so eine nachhaltige städtische und ländliche Entwicklung unterstützt. Durch die umfassende Unterstützung verschiedener drahtloser Anwendungen ist es auch in vielen anderen Szenarien, die eine Datenübertragung über große Entfernungen und einen geringen Stromverbrauch erfordern, ein unverzichtbares Werkzeug.

Das Gateway ermöglicht die Datenübertragung über eine sehr große Entfernung - bis zu 10 km im offenen Gelände.

Die von den Sensoren erfassten Daten werden über LTE oder Ethernet an die Cloud-Plattform gesendet.

Systemarchitektur und Konfiguration

Das SenseCAP Outdoor Gateway fungiert als zentraler Punkt des LoRaWAN-Netzwerks und sammelt Daten von verschiedenen Sensoren, die dann über 4G oder Ethernet an die Cloud gesendet werden. Das Gateway ist mit einem AM3358-Prozessor und einem LoRa SX1302-Chip ausgestattet, der auch in großen Netzwerken eine hohe Leistung gewährleistet. Das System ist mit dem SenseCAP Portal und der SenseCAP Mobile App kompatibel, die die Verwaltung von Geräten und Daten in großem Umfang erleichtern. Dank der einfachen Konfiguration und Installation kann das System schnell und intuitiv in Betrieb genommen werden.

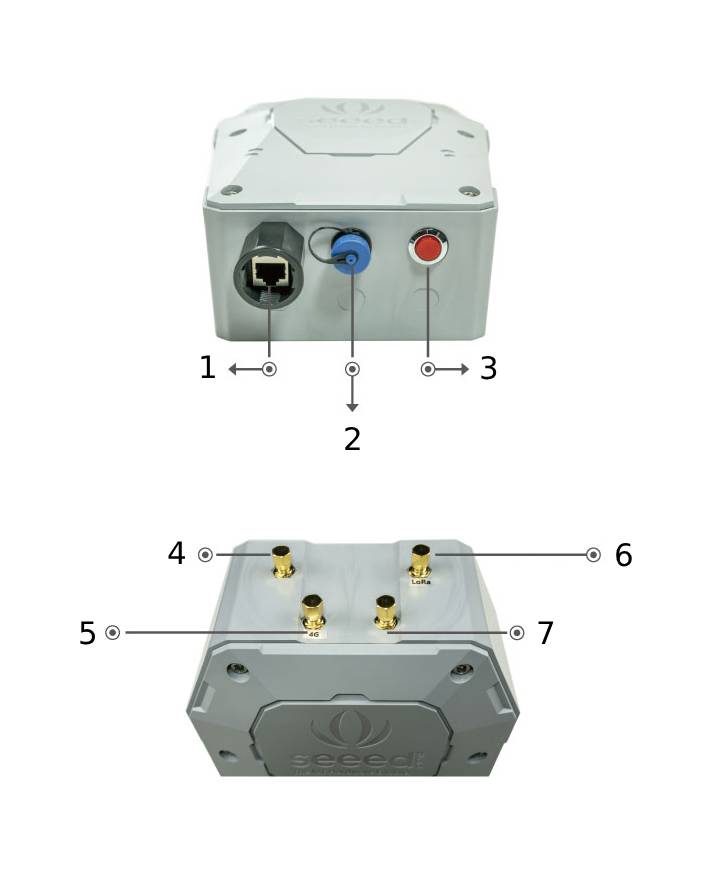

Schnittstellen und Anschlüsse

1. Ethernet-Anschluss (RJ45, 100 Mbps)
2. Stromanschluss (DC 12 V / 2 A)
3. LED-Anzeigen (Online-/Offline-Netzwerkstatus)
4. Reservierter Anschluss
5. 4G LTE-Antennenanschluss (SMA-J, Verstärkung 0 dBi bis 4 dBi)
6. LoRa-Antennenanschluss (SMA-J, Verstärkung 2,5 dBi)
7. Reservierter Anschluss

Wie wird es in Betrieb genommen?

1. Verbinden Sie das Gateway mit dem Internet, indem Sie 4G oder Ethernet auswählen
2. Befestigen Sie die ausgewählten Montagekomponenten am Gateway für die Wand- oder Mastinstallation
3. Verbinden Sie LoRa- und 4G-Antennen
4. Befestigen Sie das Kabelmodem mithilfe der mitgelieferten Halterungen an der Wand oder am Mast.
5. Schließen Sie das Gateway mithilfe des mitgelieferten Netzteils an die Stromversorgung an
6. Konfigurieren Sie das Gerät in der App oder auf dem SenseCAP-Portal
7. Schließen Sie die LoRaWAN-Sensoren an und starten Sie die Datenerfassung

Aufbau der Schnittstelle.

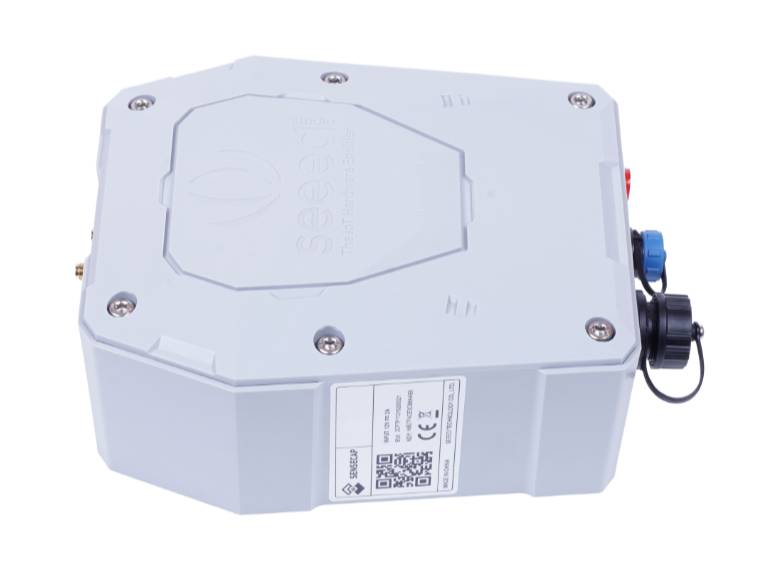

Das Gehäuse bietet Schutzart IP66 und ist somit für den Außeneinsatz geeignet.

Technische Daten des SenseCAP Outdoor Gateways

• Modell: LoRa-G-868-E/4G
• Prozessor: TI AM3358 Cortex A8, 1 GHz
• Betriebssystem: Linux Debian
• RAM: 512 MB DDR3
• Interner Speicher: 8 GB eMMC
• Protokoll: LoRaWAN v1.0.2
• Frequenz: EU868 (863 MHz bis 870 MHz)
• LoRa-Ausgangsleistung: 25 dBm
• LoRa-Empfindlichkeit: -139 dBm (SF12BW125)
• Ethernet: 100 Mbps FE (RJ45)
• 4G-Band: LTE-FDD, LTE-TDD, WCDMA, GSM
• Maximale 4G Geschwindigkeit: bis zu 150 Mbps (Download), bis zu 50 Mbps (Upload) in LTE-FDD, bis zu 130 Mbps (Download), bis zu 30 Mbps (Upload) in LTE-TDD
• Long Range Antenne: 2,5 dBi, vertikale Polarisation, omnidirektional, SMA-J-Anschluss
• 4G-Antenne: 0 dBi bis 4dBi, lineare Polarisation, omnidirektional, SMA-J-Anschluss
• LED-Anzeige: zeigt den Netzwerkstatus an (online / offline)
• Erdungsanschluss: 1 Erdungsbohrung
• Leistungsaufnahme: 3,6 W
• Stromversorgung: DC 12 V / 2 A
• Schutzart: IP66
• UV-Beständigkeit: UL746C F1 (Beständigkeit gegen Alterung durch Regen und Sonne)
• Gehäusematerial: PC
• Betriebstemperatur: -40°C bis 70°C
• Betriebsfeuchtigkeitsbereich: 0% RH bis 100 %RH (keine Kondensation)
• Installationsmethode: Wand- oder Mastmontage
• Abmessungen: 256 x 160 x 81 mm
• Gewicht: 777 g

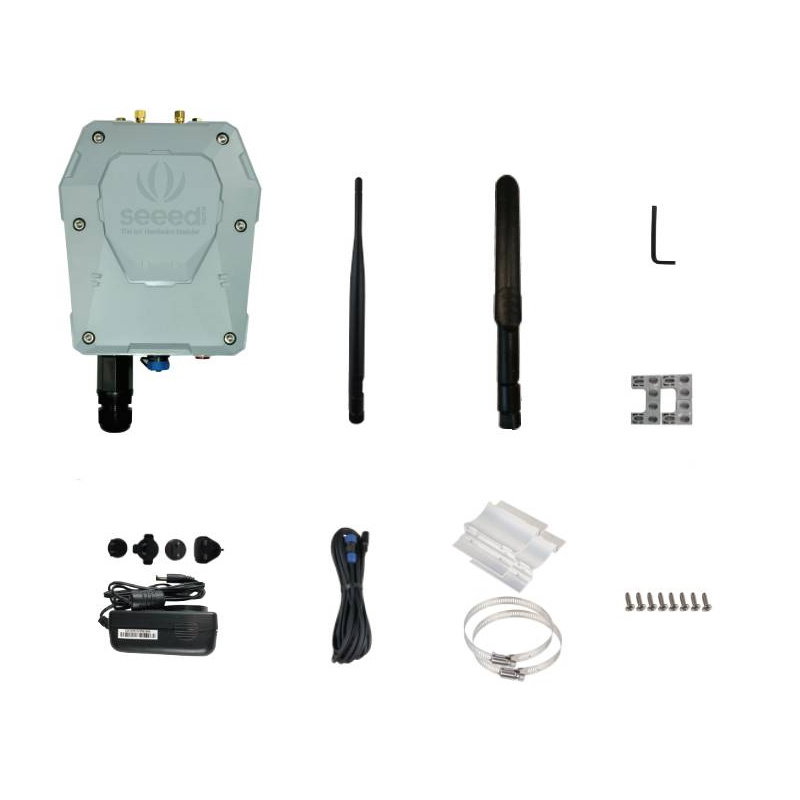

Inhalt des Kits

• 1x SenseCAP LoRaWAN-Gateway
• 1x LoRa-Antenne
• 1x 4G-Antenne
• 1x Inbus-Schlüssel
• 1x Montagehalterung
• 1x Netzgerät
• 1x Stromverlängerungskabel (5 m)
• 2x Befestigungsteile (Schrauben, Hülsen)
• 8x Selbstschneidende Schrauben M5

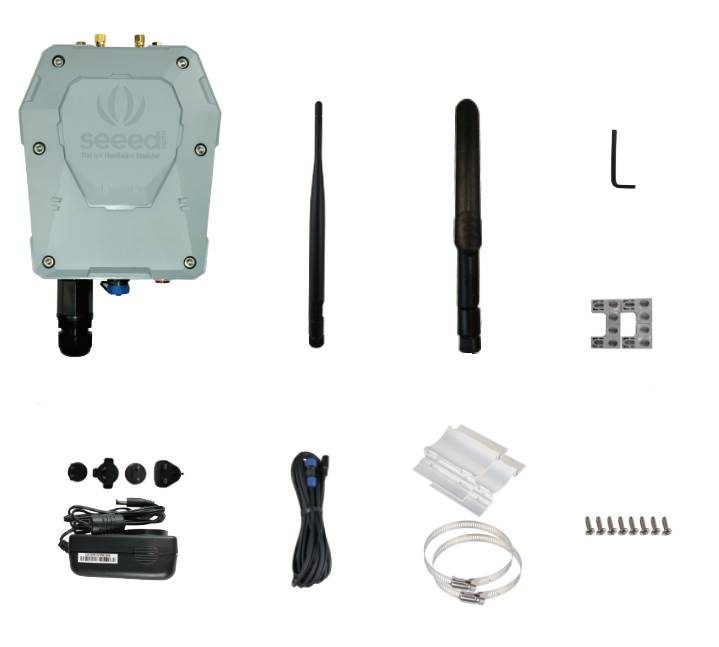

Im Bausatz enthaltene Elemente.
