Produktbeschreibung: SenseCAP S700 V2 7in1 - Sensor zum Aufbau einer Wetterstation - Seeedstudio 101991022
SenseCAP S5700 V2 7in1 von Seeedstudio ist ein kompakter Sensor zum Aufbau einer Wetterstation, der es ermöglicht, Umweltbedingungen wie Lufttemperatur, relative Luftfeuchtigkeit, Luftdruck, Lichtintensität, Regenintensität (optischer Sensor) sowie Windgeschwindigkeit und -richtung (ermittelt durch Ultraschallverfahren) zu bestimmen. Dank seines speziellen Designs wird es in industriellen Anwendungen eingesetzt - das Modul hat die Schutzart IP66. Es ist wasser- und staubdicht und kann auch in Umgebungen mit Temperaturen von -40°C bis 85°C eingesetzt werden, was es ideal für Projekte in rauen Umgebungenmacht.
Lesen Sie auch das Benutzerhandbuch des Herstellers, bevor Sie das SenseCAP S700 V2 7in1 verwenden.

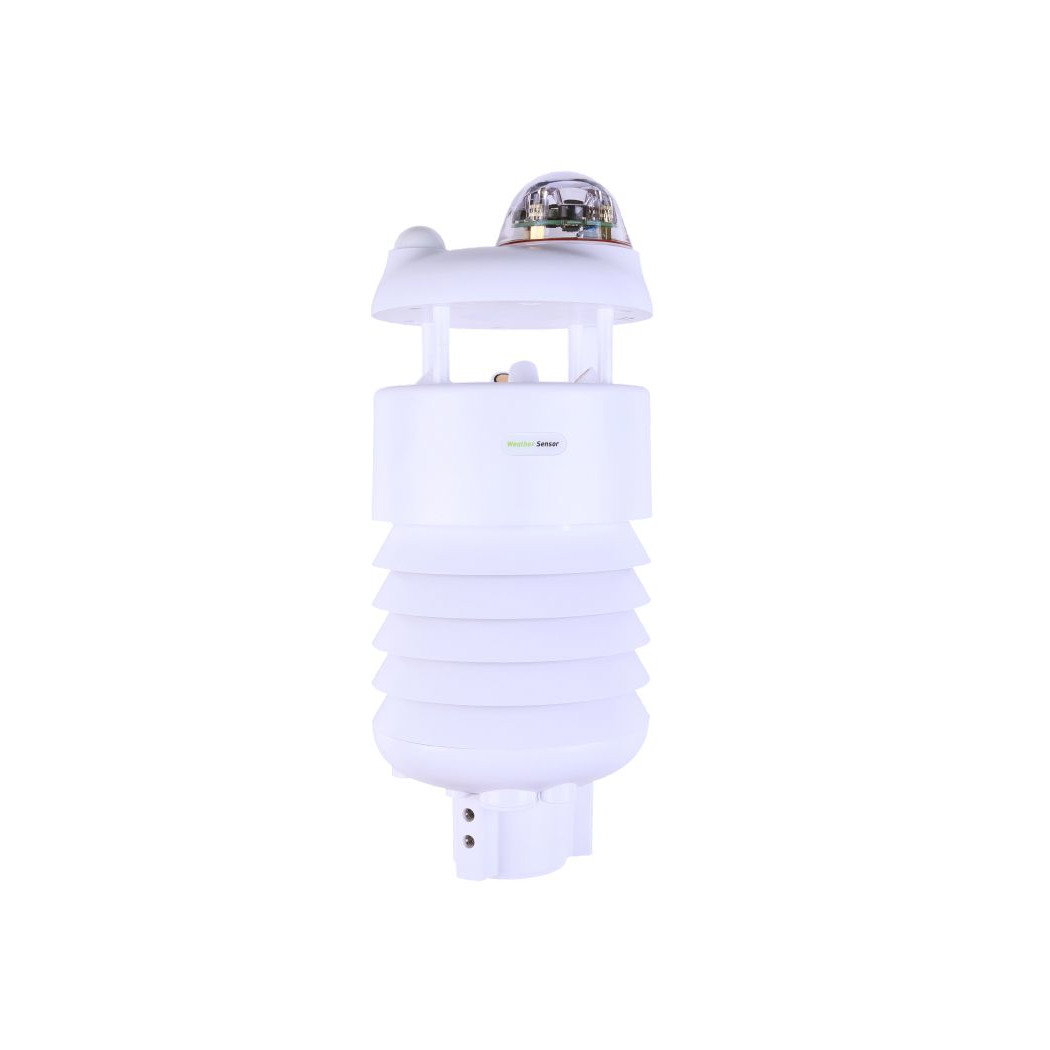

SenseCAP S700 V2 7w1 - Sensor zum Bau einer Wetterstation - Seeedstudio 101991022.
Anwendung des SenseCAP ONE.
Spezifische Funktionen des Sensors
- Messung von bis zu 7 ParameternEin Modul ermöglicht die Messung von Werten wie Lufttemperatur, relative Feuchte, Luftdruck, Lichtintensität, Niederschlagsintensität, Windgeschwindigkeit und -richtung.
- Anwendung auf industrieller Ebene: Ein Betriebstemperaturbereich von-40°C bis 85°C, eineSchutzart von IP66, um Wasser- und Staubresistenz zu gewährleisten, geben dem Sensor die Möglichkeit, in Außenanwendungen in Bereichen wie intelligente Landwirtschaft, intelligente Stadt, erneuerbare Energien oder breiter Transport eingesetzt zu werden.
- Schnittstelle AusgangDas RS485 (MODBUS-RTU) / SDI-12 Kommunikationsprotokoll ermöglicht die Interoperabilität mit jedem Datenlogger, der dieses Protokoll unterstützt.
- Erweiterte Komponenten enthalten3 m langes Kabel für die Mastmontage; Strahlungsabschirmung zur Gewährleistung einer genauen Umgebungsmessung; in die Kuppel integrierte Ultraschallsensoren zur Messung von Windgeschwindigkeit und -richtung (keine beweglichen Teile, die die Genauigkeit der Messungen beeinträchtigen könnten).
Die SenseCAP ONE kann auch mit dem SenseCAP Sensor Hub 4G Data Logger und dem SenseCAP S2100 verwendet werden, die als Datenlogger dienen können.
Modernste Technologien
Die Sensoren zur Messung von Windgeschwindigkeit und -richtung verwenden eine innovative Technologie, die auf Ultraschall basiert (anstelle eines traditionellen mechanischen Anemometers). Durch die Verringerung der Anzahl beweglicher Teile ist der Sensor weniger anfällig für Brüche und somit einfacher zu warten und zu pflegen. Seine Robustheit und Messgenauigkeit werden dadurch erhöht.
SenseCAP ONE-Sensoren
Die Wettersensoren der Serie SenseCAP ONE sind kompakte Geräte, die von den Benutzern als "all-in-one" bezeichnet werden. Sie umfassen eine breite Palette von Sensoren, die die Überwachung von bis zu 10 wichtigen Wetterparametern ermöglichen - Lufttemperatur, Luftfeuchtigkeit, Luftdruck, Lichtintensität, Windgeschwindigkeit und -richtung, Niederschlag, PM 2,5- und PM 10-Konzentrationen und CO2-Gehalt. Diese umfassende Lösung ermöglicht eine hochpräzise Verfolgung der atmosphärischen Bedingungen in einem einzigen, kompakten Gerät (die Fähigkeit, einzelne Werte zu messen, hängt vom gewählten Sensormodell ab).
SenseCAP ONE-Serie von Seeedstudio.
Vor der Produktfreigabe wurden Zuverlässigkeitstests durchgeführt.
Hohe Zuverlässigkeit der SenseCAP-Sensoren
Die Produkte von Seeedstudio zeichnen sich durch hohe Qualität und Zuverlässigkeit aus, was durch zahlreiche Tests in der Produktionsphase bestätigt wird. Bevor die Module das Werk endgültig verlassen, führt der Hersteller eine Reihe von Tests durch, die garantieren, dass die Module während ihrer gesamten Lebensdauer unter extremen Bedingungen einwandfrei funktionieren. Die SenseCAP ONE-Serie hat sechs Zuverlässigkeitstests bestanden, darunter:
- Windkanal - Messung von Windrichtung und -geschwindigkeit in einer sich künstlich verändernden Umgebung,
- Hoch- und Tieftemperaturtest - bestimmt die Leistung unter extrem ungünstigen Temperaturbedingungen,
- Strukturtest - ermittelt, ob die von mehreren Geräten erfassten Werte konsistent und hochgenau sind,
- Dreiachsiger Vibrationstest (xyz) - Bewertung der Auswirkungen von Vibrationen auf die Sensormessungen,
- Prüfung Wasserbeständigkeitstest und Wasserdichtigkeit - prüft, ob das Modul die Anforderungen für den Betrieb in rauen Umgebungen erfüllt,
- F&E- und Produktionstest - zur Überprüfung der Leistung mehrerer Geräte unter Werksbedingungen.
Bauen Sie Ihre eigene Wetterstation? Schauen Sie sich unbedingt die Sensoren von Seeedstudio in unserem Angebot an!
Technische Daten des Moduls
- Modell: SenseCAP S700 V2
- Gemessene Werte:
- Lufttemperatur: Bereich -40°C bis 85°C, Genauigkeit ± 1°C, Auflösung 0,01°C
- relative Luftfeuchtigkeit: Bereich von 0% bis 100% RH, Genauigkeit ± 1,5% RH, Auflösung 0,01% RH
- barometrischer Druck: Bereich 300 hPa bis 1250 hPa, Genauigkeit ± 50 Pa, Auflösung 10 Pa
- Niederschlagsintensität: Bereich 0 mm/h bis 200 mm/h, Genauigkeit ± 10%, Auflösung 0,2 mm/h
- Lichtintensität: Bereich 0 Lux bis 200 000 Lux, Genauigkeit ± 5% des Messwerts, Auflösung 5 Lux
- Windgeschwindigkeit: Standardbereich 0 m/s bis 60 m/s, erweiterter Bereich bis 75 m/s, anhaltender Bereich bis 80 m/s, Genauigkeit ± 0,3 m/s (≤10 m/s); ± 3% (10 m/s bis 50 m/s); ± 5% (>50 m/s), Auflösung 0,1 m/s
- Windrichtung: Bereich 0° bis 360°, Genauigkeit ± 3°, Auflösung 0,1°
- Spannungsversorgung des Sensors: 12 V bis 24 V
- Spannungsversorgung der Heizung: 24 V
- Protokoll: RS485 (MODBUS-RTU) / SDI-12
- IP-Schutzklasse: IP66
- Kabellänge: 3 m
- Temperatur und Feuchtigkeit: -40°C bis 85°C, 0% bis 100% RH
- Gewicht: 2 kg

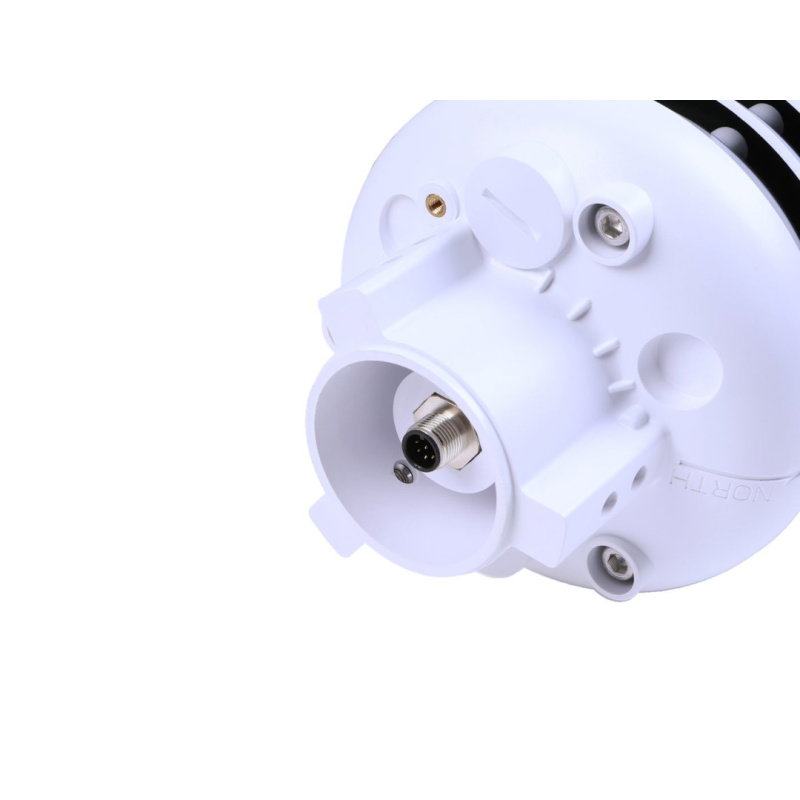

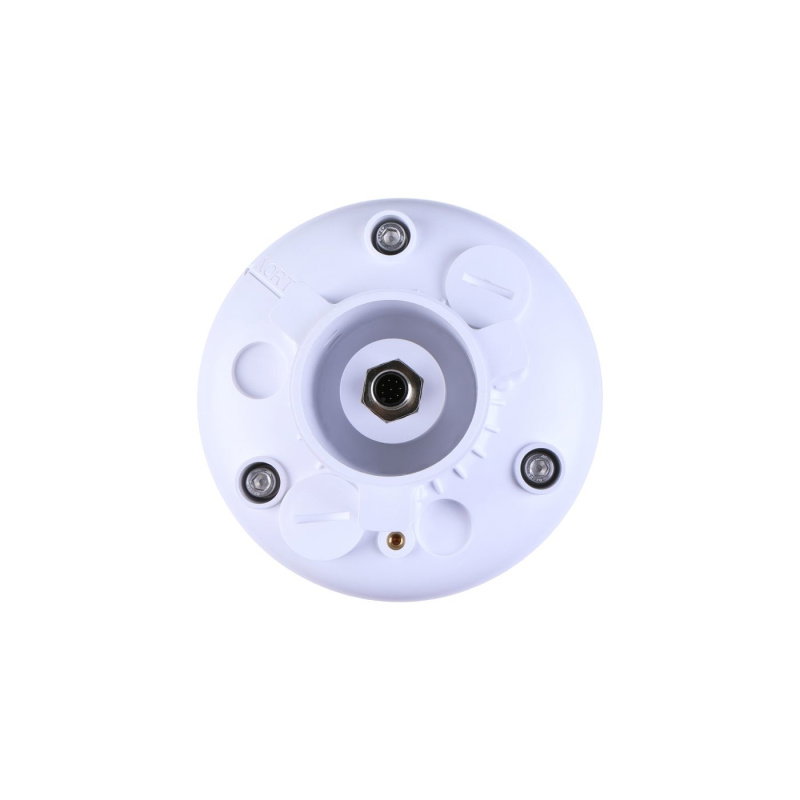

Montage-Anschluss.

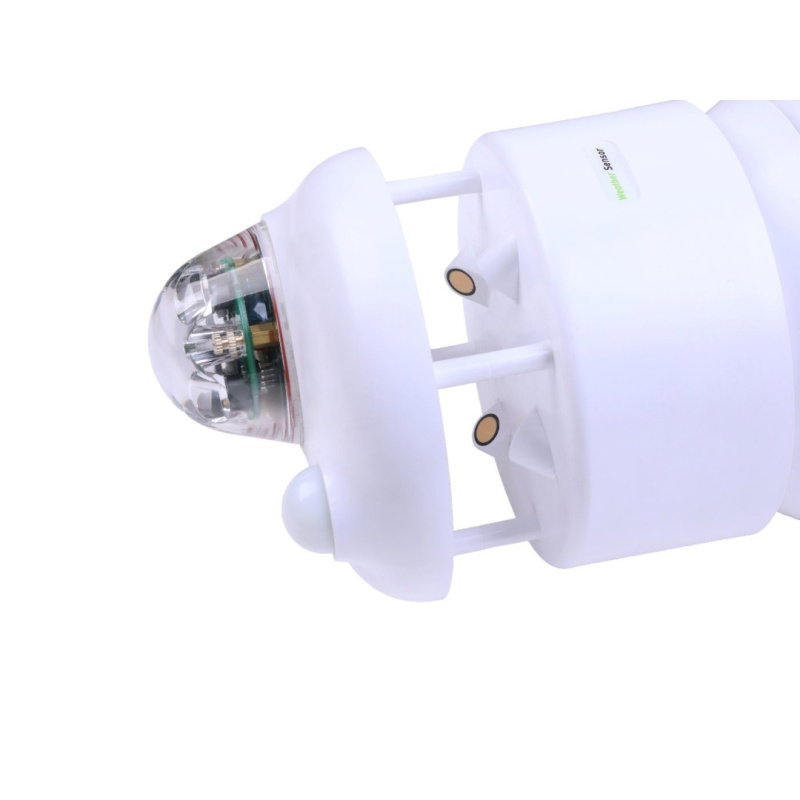

Ultraschallsensoren zur Messung der Windgeschwindigkeit und -richtung, ein Sensor zur Messung der Lichtintensität und ein optischer Niederschlagssensor.
Inhalt des Kits
- SenseCAP S700 V2 7in1 - Sensor zum Aufbau einer Wetterstation - 1 Stk.
- M12 8-poliges Kommunikationskabel - 1 St.
- Kabel mit USB-Typ-C-Stecker für die Gerätekonfiguration - 1 Stück
- Montageschrauben - 6 Stück
- Unterlegscheibe zum Öffnen des Konfigurationsanschlusses - 1 Stück
