Produktbeschreibung: SenseCAP M2 Multi-Plattform – LoRaWAN SX1302 Indoor-Gateway – EU868 – Seeedstudio 114992981
Das SenseCAP M2 Multi-Platform LoRaWAN Gateway ist ein Standard- LoRaWAN-Gateway , das die Verbindung zu verschiedenen Netzwerkservern wie TTN oder AWS unterstützt. Unterstützt LoRaWAN-Frequenzen von 865 MHz bis 923 MHz . Es wird in vielen Anwendungen im Zusammenhang mit dem intelligenten Smart Home -Gebäude, Umweltüberwachungssystemen oder der Landwirtschaft eingesetzt. Es hat eine große Reichweite und eine hohe Ausgangssignalleistung , was es zu einem gern genutzten Gateway zum Aufbau eines LoRaWAN-Netzwerks macht.
SenseCAP M2 LoRaWAN unterstützt das Helium-Netzwerk nicht. Das Gateway kann nicht mit der SenseCAP Hotspot APP und dem SenseCAP Dashboard verbunden werden.

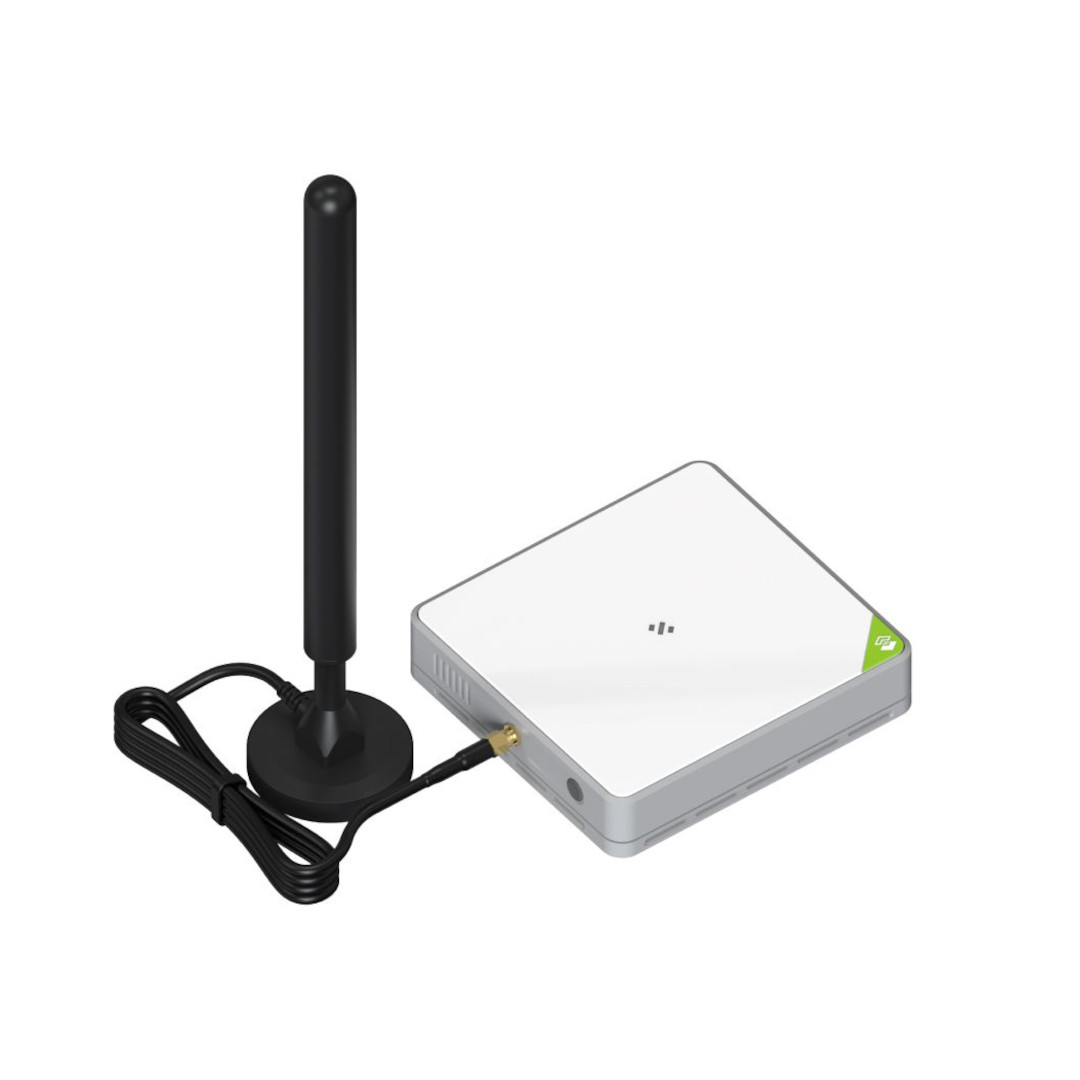

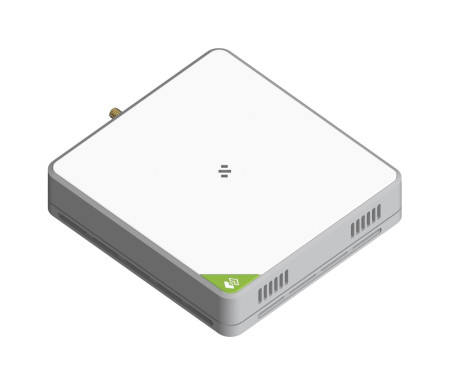

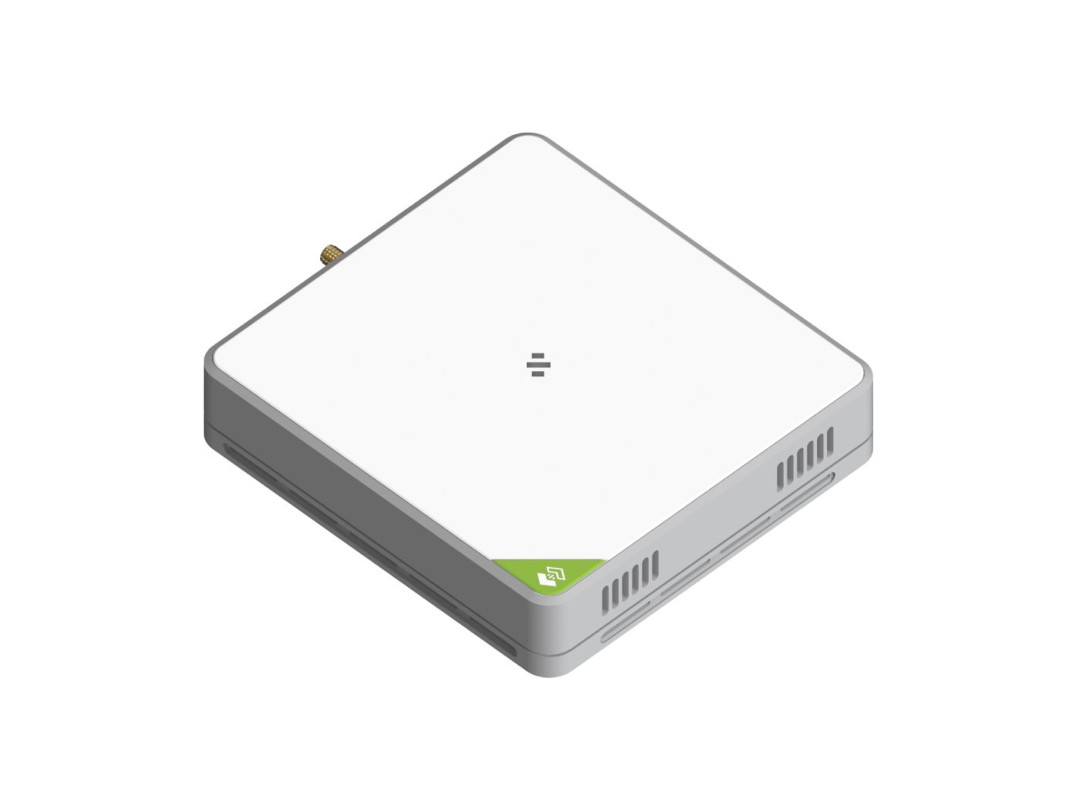

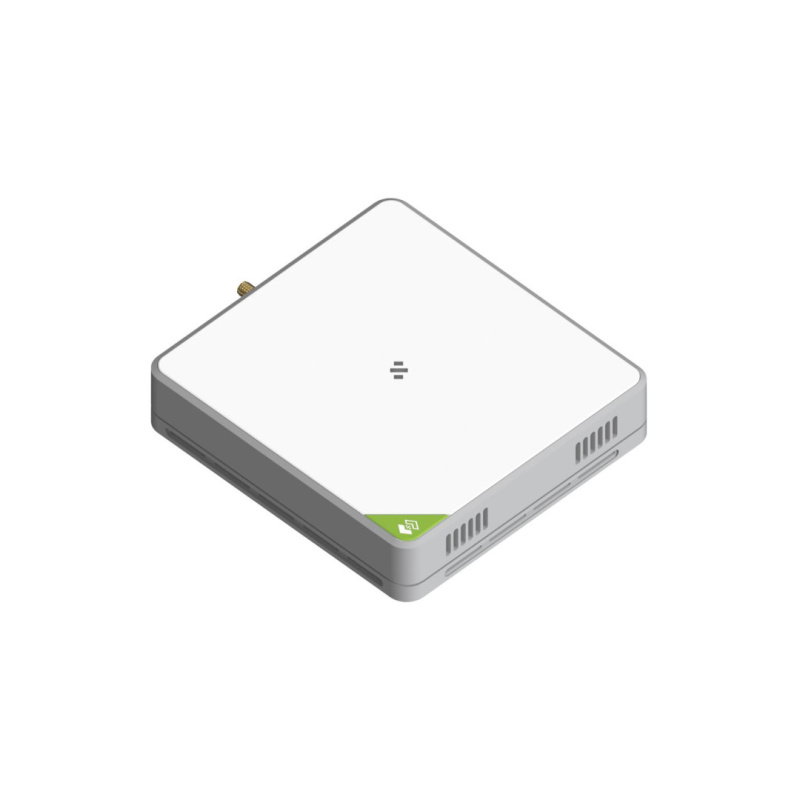

SenseCAP M2 Multi-Plattform – LoRaWAN SX1302 Indoor-Gateway – EU868 – Seeedstudio 114992981.

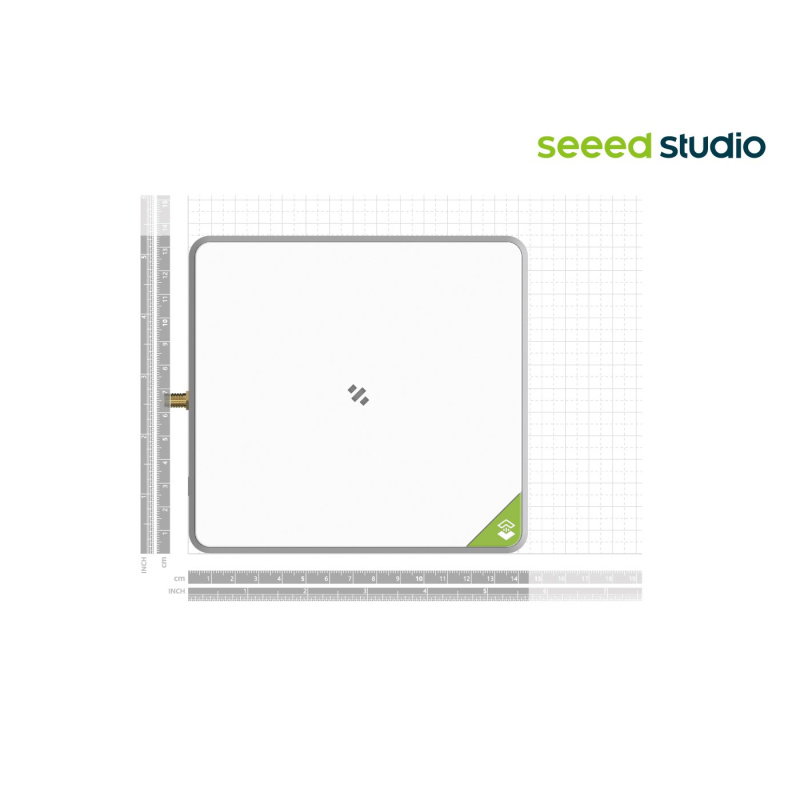

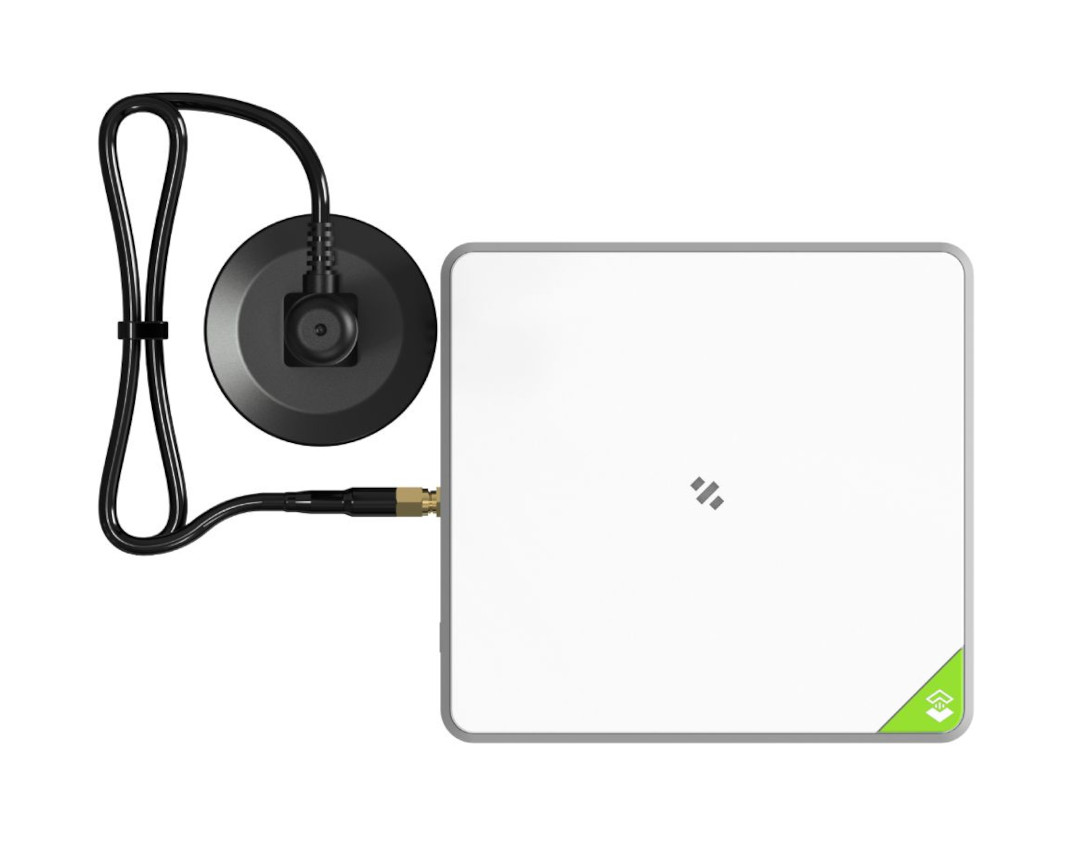

SenseCAP M2 Multi-Plattform – Ansicht von oben.
Die Besonderheiten des SenseCAP M2
- Unterstützung mehrerer LoRaWAN-Webserver: Kompatibel mit mehreren LNS wie AWS, TTN, ChirpStack über Packet Forwarder / Basics Station-Modus.
- Integrierte lokale SenseCAP-Konsole zur Konfiguration: Bietet eine einfache Konfiguration zur Konfiguration des Geräts in der Webschnittstelle über WiFi AP und Ethernet.
- Power-over-Ethernet (PoE)-Unterstützung: Ermöglicht Benutzern, das Gateway über den Ethernet-Anschluss mit Strom zu versorgen
- Mehrere Kilometer Reichweite und stabiles Signal: Dank der Antenne bietet es eine LoRaWAN-Abdeckung von bis zu 10 km, sodass Benutzer Daten über große Entfernungen senden können.
- Effizient: Das Gateway wird von der MT7628-Hardwarelösung und dem Semtech SX1302 Long Range-Basischip angetrieben. Unterstützt Mobilfunkverbindung (optional), drahtlose WiFi-Kommunikation und Ethernet.
- Professionelle Management-Tools und Cloud-Dienste: Nutzer können das Gateway in wenigen Schritten bequem über das Webinterface konfigurieren. Das SenseCAP-Portal und die lokale SenseCAP-Konsole wurden ebenfalls mit Blick auf den Benutzer für eine effiziente und einfache Gateway-Überwachung und -Verwaltung entwickelt.
Konfiguration des Netzwerk-Gateways
Die SenseCAP M2 Multi-Plattform kann über die SenseCAP Mate -App und das SenseCAP-Portal verknüpft und verwaltet werden . Dazu müssen Sie nur vier Schritte befolgen:
- Scannen Sie in der Anwendung den QR-Code, um das Gerät zu koppeln
- Verbinden Sie das Gateway mit dem Internet und schalten Sie es ein
- Überprüfen Sie den Status Ihres Gateways auf der SenseCAP-Plattform
- Verbinden Sie Sensoren mit dem Netzwerk und laden Sie Daten in die Cloud hoch
Darüber hinaus kann das Gateway auf zwei Arten konfiguriert werden: über WLAN-Zugriff / Ethernet-Verbindung zur SenseCAP Local Console oder über Fernzugriff auf die SenseCAP Local Console über das SenseCAP-Portal.

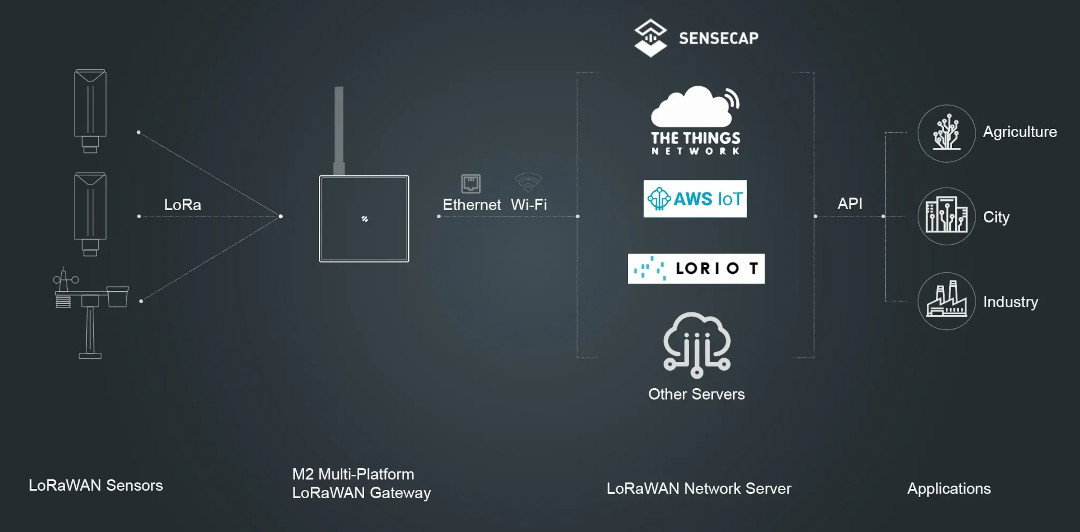

Netzwerkarchitektur als Referenz.
Wenn Ihr Projekt beinhaltet, das Tor im Freien zu platzieren, benötigen Sie ein geeignetes Gehäuse - SenseCAP Outdoor Enclosure .

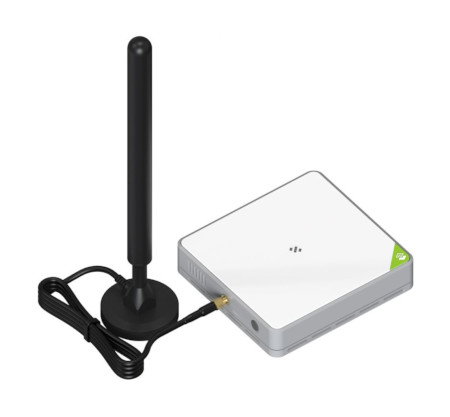

SenseCAP M2 Multi-Platform mit Langstreckenantennen-Kit.
Technische Spezifikation des Tores
- Typ: Gateway
- Eingebaute CPU: MT7628 (MIPS24KEc 580 MHz)
- RAM-Speicher: DDR2 128 MB
- Flash-Speicher: 32 MB
- Chip: SX1302
- Anzahl der Kanäle: 8
- LoRaWAN-Protokoll: V1.0.3 Klasse A / Klasse B / Klasse C
- Frequenz: EU868 (umschaltbares Band IN865 / RU864)
- Langstreckenempfindlichkeit
- -125 dBm bei 125 kHz / SF7
- -139 dBm bei 125 kHz / SF12
- TX-Leistung bei großer Reichweite: Bis zu 26 dBm
- Antenne
- große Reichweite: 3 dBi Außenantenne mit Standfuß (im Set enthalten)
- WiFi: interne Antenne eingebaut
- Impedanz: 50 Ohm
- WiFi-Kommunikation: 2,4 GHz 802.11 b / g / n
- Ethernet: 1x RJ45 (10/100 Mbps), PoE PD-Unterstützung
- Eingangsspannung:
- 12 VDC / 2 A
- PoE (IEEE 802.3af) 40 V bis 57 V DC
- Schnittstellen
- Ethernet-RJ45
- RP-SMA-Antennenbuchse
- USB-Typ-C
- Managementmethode: Netzwerk
- Abmessungen: 143,6 x 135 x 34 mm (ohne Stecker)
Inhalt des Kits
- SenseCAP M2 Multi-Plattform-Gateway
- 3 dBi Langstreckenantenne
- Energieversorgung

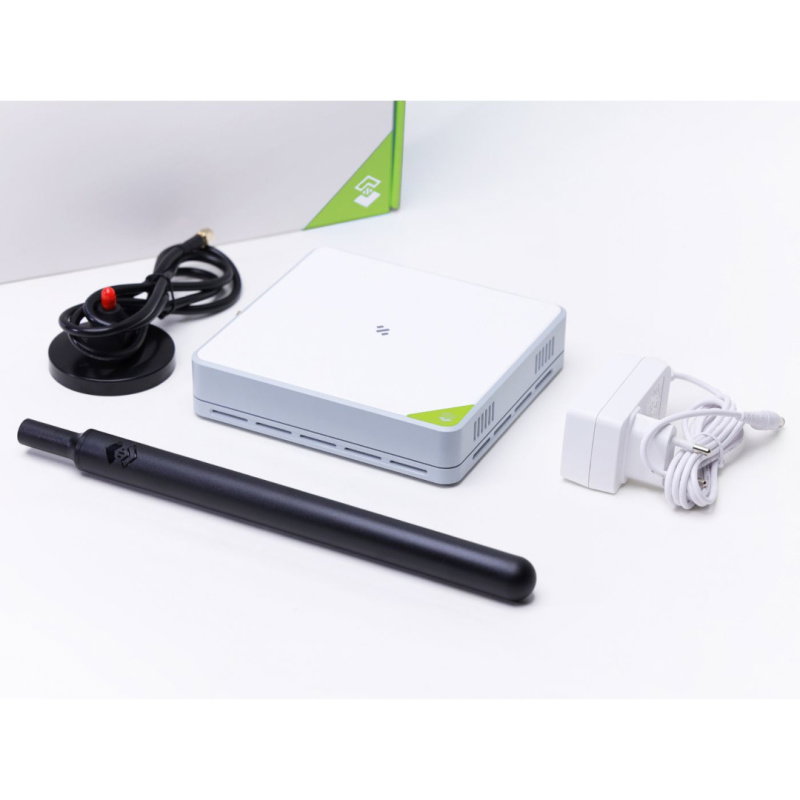

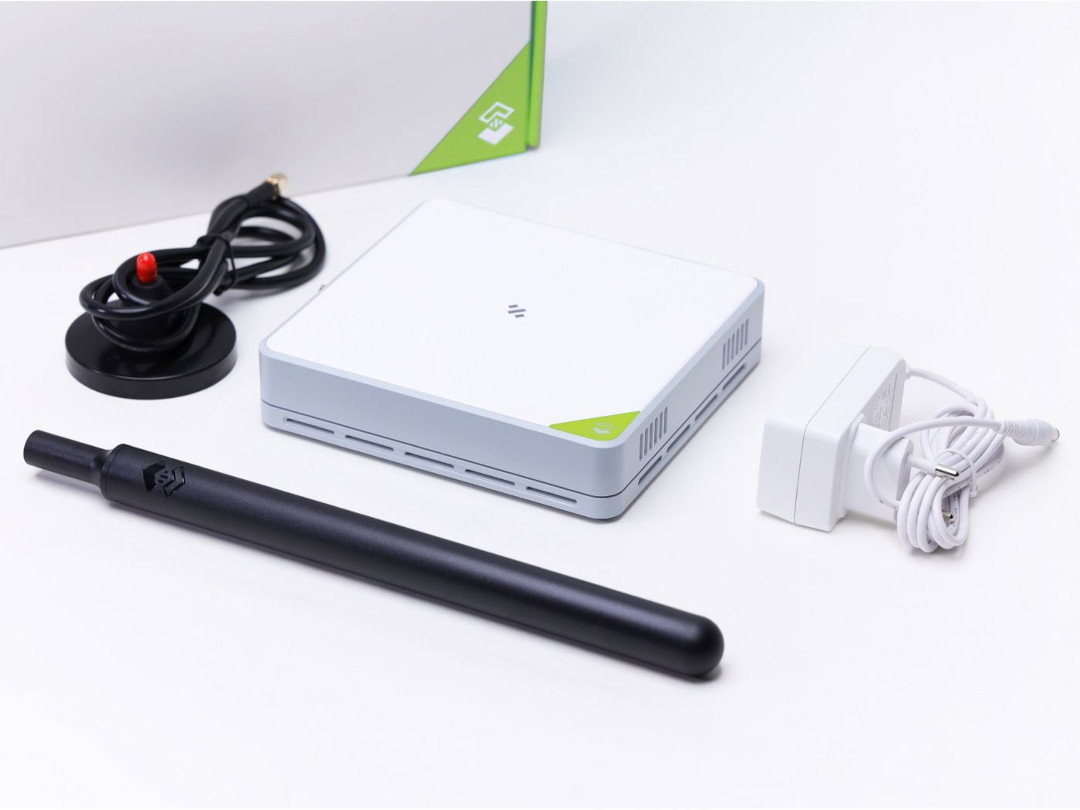

Inhalt des Kits.
