Produktbeschreibung: SenseCAP S700-C 7in1 - Sensor zum Bau einer Wetterstation - Seeedstudio 101991141
Die SenseCAP S700-C von Seeedstudio ist ein integrierter Wettersensor zur Überwachung lokaler Wetterbedingungen in Landwirtschaft, Meteorologie, städtischer Infrastruktur und Automatisierungssystemen. Die Wetterstation nutzt Radarniederschlagsmessung, Ultraschall-Windmessung und einen fotoelektrischen Sensor zur Erfassung der globalen Sonneneinstrahlung und Sonnenscheindauer . Das Design des Windmesssystems ohne bewegliche Teile reduziert den mechanischen Verschleiß, und Strahlungsschutzschilde minimieren Umwelteinflüsse. Die Schutzart IP66 , der breite Betriebstemperaturbereich und das thermostatisch geregelte Heizsystem ermöglichen den Einsatz auch unter anspruchsvollen Feldbedingungen.

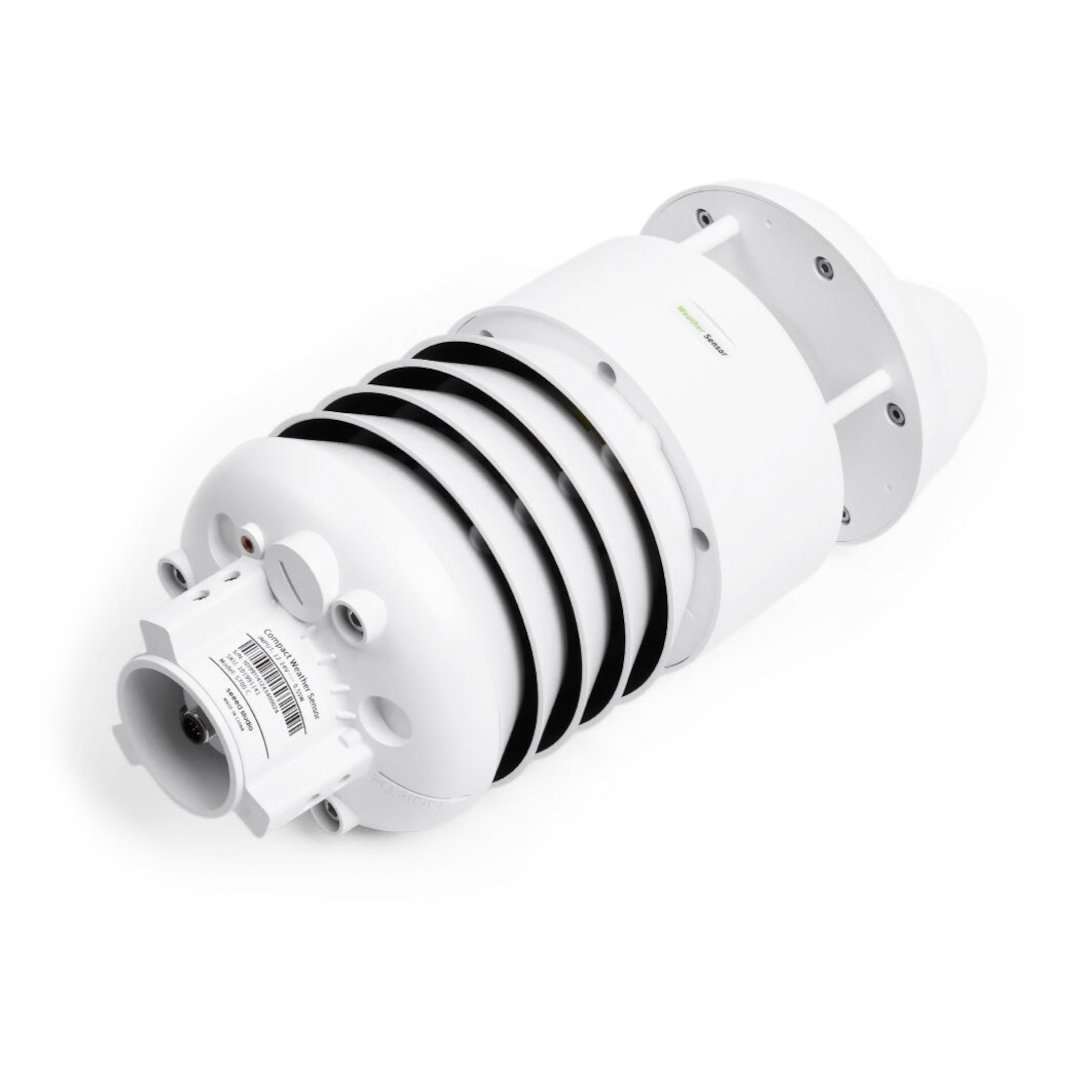

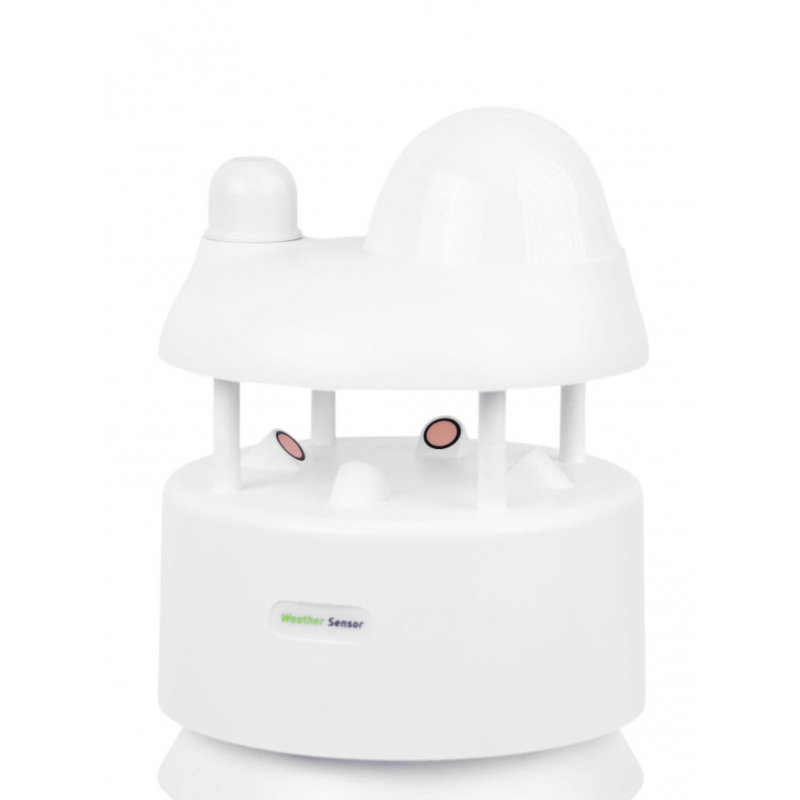

SenseCAP S700-C 7in1 - Sensor zum Bau einer Wetterstation - Seeedstudio 101991141.

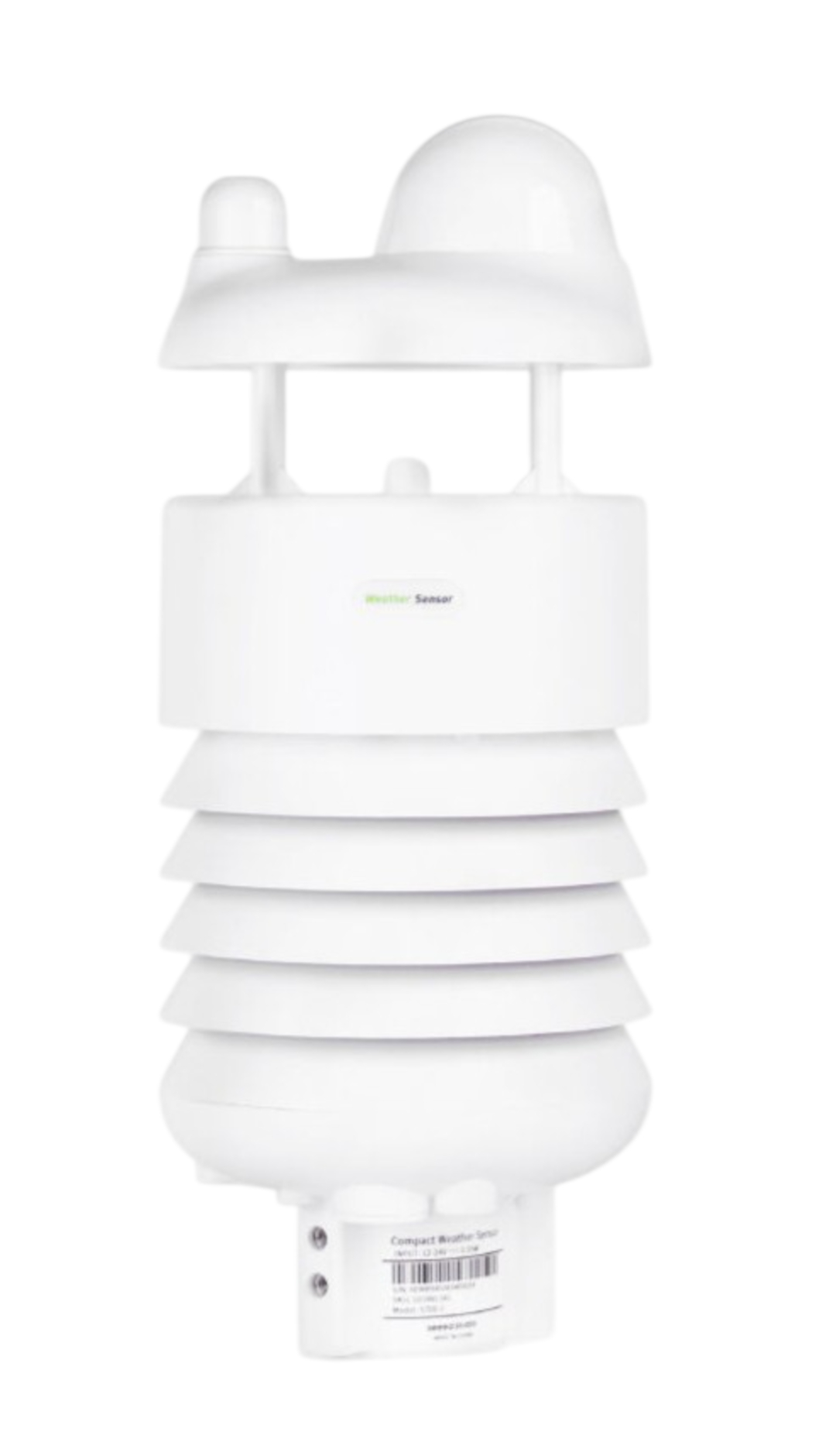

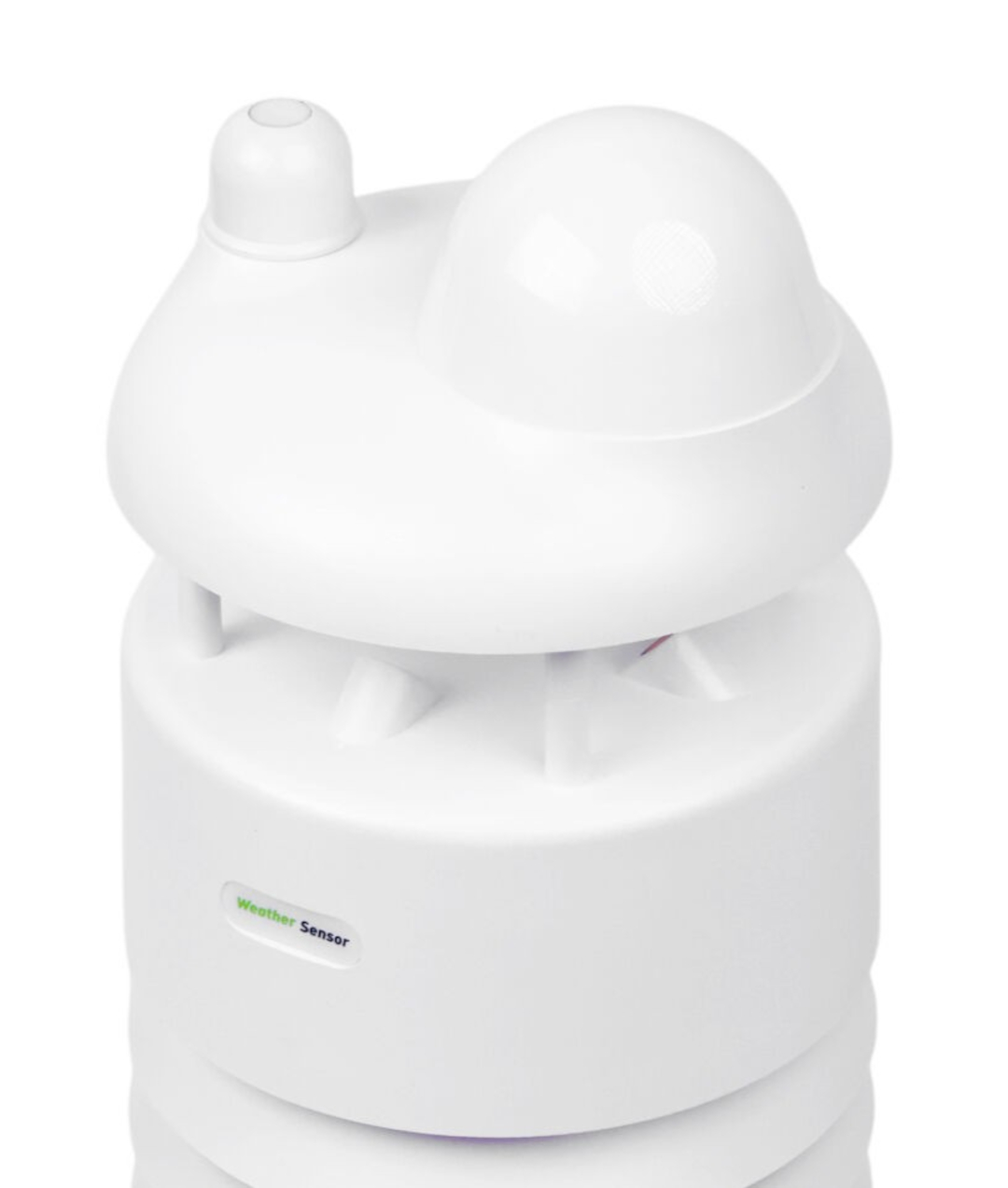

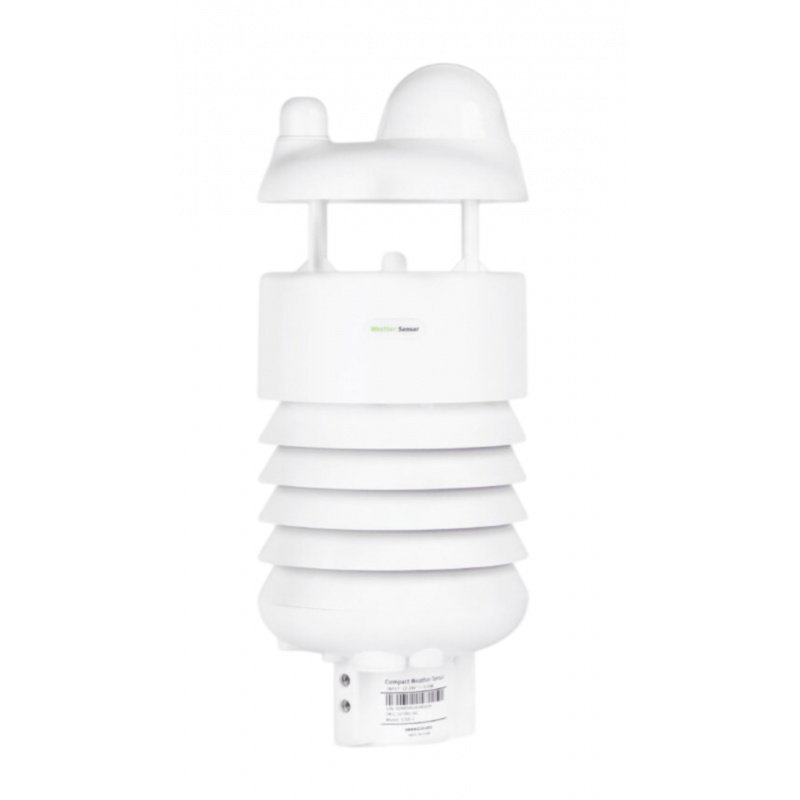

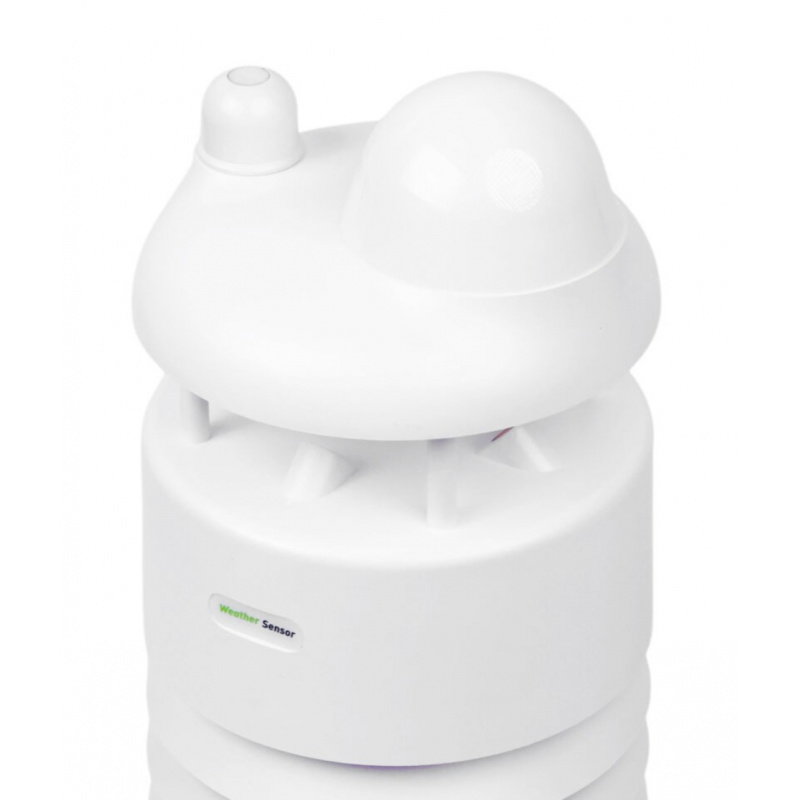

SenseCAP S700-C ist eine kompakte Wetterstation, die für die präzise Überwachung wichtiger atmosphärischer Parameter und der Sonneneinstrahlung entwickelt wurde.
Hauptmerkmale des meteorologischen Sensors SenseCAP
- Integriertes Messsystem: Erfasst Temperatur, Luftfeuchtigkeit, Luftdruck, Windparameter, Niederschlag und Sonneneinstrahlungsparameter
- Radarniederschlagsmessung: Misst die Regenintensität ohne klassischen mechanischen Regenmesser im Bereich von 0 mm/h bis 300 mm/h.
- Ultraschall-Windmessung: Keine beweglichen Teile reduzieren mechanischen Verschleiß und Wartungsaufwand.
- Solarenergiemessung: Der integrierte fotoelektrische Sensor misst die globale Solarstrahlung im Bereich von 0 W/m² bis 2000 W/m².
- Messung der Sonnenscheindauer: ermöglicht die Langzeitanalyse des Zugangs zu direkter Sonneneinstrahlung
- Wetterfest: Das IP66-Gehäuse ermöglicht den Einsatz im Freien.
- Breiter Betriebstemperaturbereich: Das Gerät kann bei Temperaturen von -40 °C bis 85 °C betrieben werden.
- Heizsystem: Die thermostatisch geregelte Heizung trägt dazu bei, dass die Sensoren auch bei niedrigen Temperaturen einwandfrei funktionieren.
- Industrielle Kommunikationsschnittstellen: RS485-Unterstützung mit Modbus-RTU, SDI-12 und ASCII zur einfachen Integration mit Datenloggern, SPSen und Computern

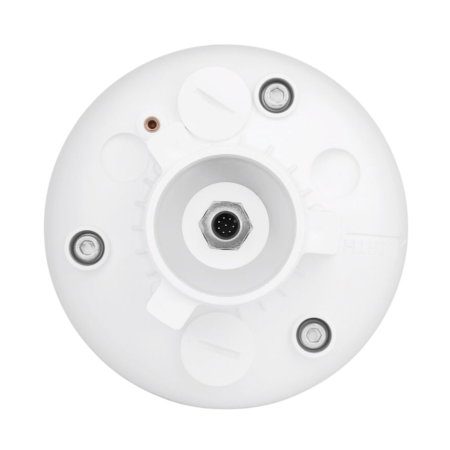

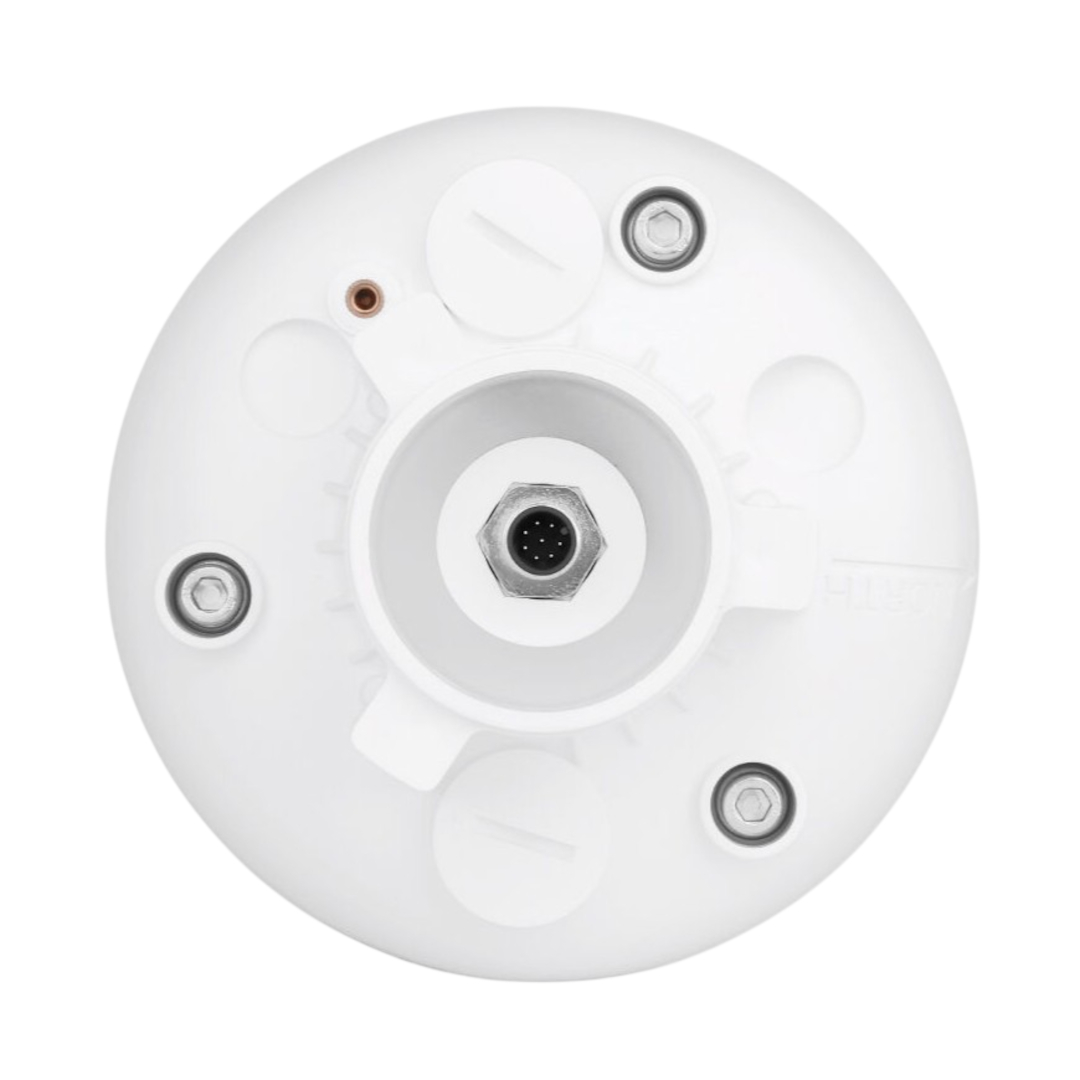

- M12-Stecker: Robuster 8-poliger Anschluss ermöglicht gleichzeitige Strom- und Datenübertragung
- 3 m Kabel: erleichtert die Installation der Station an einem Mast und den Anschluss an Aufnahmegeräte.
Was misst die Wetterstation SenseCAP S700-C?
Das SenseCAP S700-C liefert einen umfassenden Datensatz zur Analyse lokaler Mikroklimabedingungen. Es erfasst die Lufttemperatur von -40 °C bis 85 °C, die relative Luftfeuchtigkeit von 0 % rF bis 100 % rF und den Luftdruck. Die Messstation erfasst Windparameter im Bereich von 300 hPa bis 1250 hPa mittels Ultraschall. Windgeschwindigkeit und -richtung werden ohne mechanische Windfahnen oder Anemometerschalen bestimmt. Für die Niederschlagsanalyse wird ein Radarsensor mit einem Intensitätsbereich von 0 mm/h bis 300 mm/h und einer Auflösung von 0,01 mm/h eingesetzt. Die S700-C ist zudem mit einem photoelektrischen System ausgestattet, das die globale Solarstrahlung im Bereich von 0 W/m² bis 2000 W/m² und die Sonnenscheindauer bis zu 6553,5 Stunden misst. Diese Daten eignen sich besonders für die Analyse von Pflanzenwachstum, Bewässerung, Solarenergieerzeugung, des Mikroklimas städtischer Gebiete und lokaler meteorologischer Phänomene.
Das S700-C kombiniert die Messung von Temperatur, Luftfeuchtigkeit, Luftdruck, Windgeschwindigkeit und -richtung, Niederschlagsintensität, globaler Sonneneinstrahlung und Sonnenscheindauer.
Dank seines robusten IP66-Gehäuses und der industriellen Kommunikationsschnittstellen eignet es sich für Anwendungen in der Landwirtschaft, Meteorologie, Automatisierung und Smart-City-Systemen.
RS485 und SDI-12 – Kommunikation und Integration von Wetterstationen
Die SenseCAP S700-C nutzt die in Messsystemen und der industriellen Automatisierung weit verbreiteten Schnittstellen RS485 und SDI-12 . Die RS485-Kommunikation unterstützt das Modbus-RTU- Protokoll und ermöglicht so die Anbindung der Station an SPSen, Datenlogger, Industrie-PCs und weitere Geräte. Zusätzlich wird die ASCII-Kommunikation unterstützt, was die Integration des Geräts in bestehende Datenerfassungssysteme erleichtert. Der Anschluss erfolgt über einen 8-poligen M12-Stecker und ein 3 Meter langes Kabel, das Daten überträgt und die Stromversorgung sicherstellt. Die Station selbst benötigt keine drahtlose Übertragung, kann aber mit einem externen SenseCAP LoRaWAN- oder 4G- Logger verbunden werden, der die Messwerte weiterleitet. Dadurch eignet sich die S700-C sowohl für lokale Automatisierungsanlagen als auch für verteilte IoT-Systeme zur Fernüberwachung von Umgebungen.
Vergleich der verschiedenen Versionen der Wetterstation SenseCAP S700
| Parameter | S700 | S700-A | S700-B | S700-C |
|---|---|---|---|---|
| Lufttemperatur | Ja | Ja | Ja | Ja |
| Relative Luftfeuchtigkeit | Ja | Ja | Ja | Ja |
| Atmosphärischer Druck | Ja | Ja | Ja | Ja |
| Windgeschwindigkeit | Ja | Ja | Ja | Ja |
| Windrichtung | Ja | Ja | Ja | Ja |
| Niederschlagsmessung | Optische | Radar | Optische | Radar |
| Lichtintensität | Ja | Ja | NEIN | NEIN |
| Globale Sonneneinstrahlung | NEIN | NEIN | Ja | Ja |
| Sonnenscheinzeit | NEIN | NEIN | Ja | Ja |

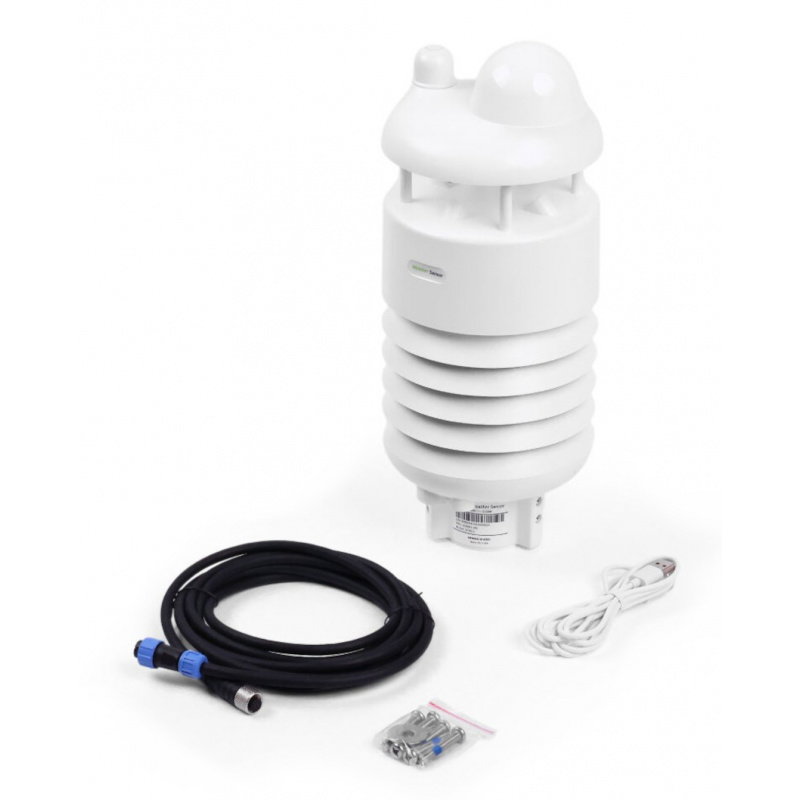

Inhalt des Sets
- SenseCAP S700-C Wetterstation
- M12-Kommunikationskabel, 8-polig
- USB-Typ-C-Kabel
- Schraube x6
- Flache Unterlegscheibe

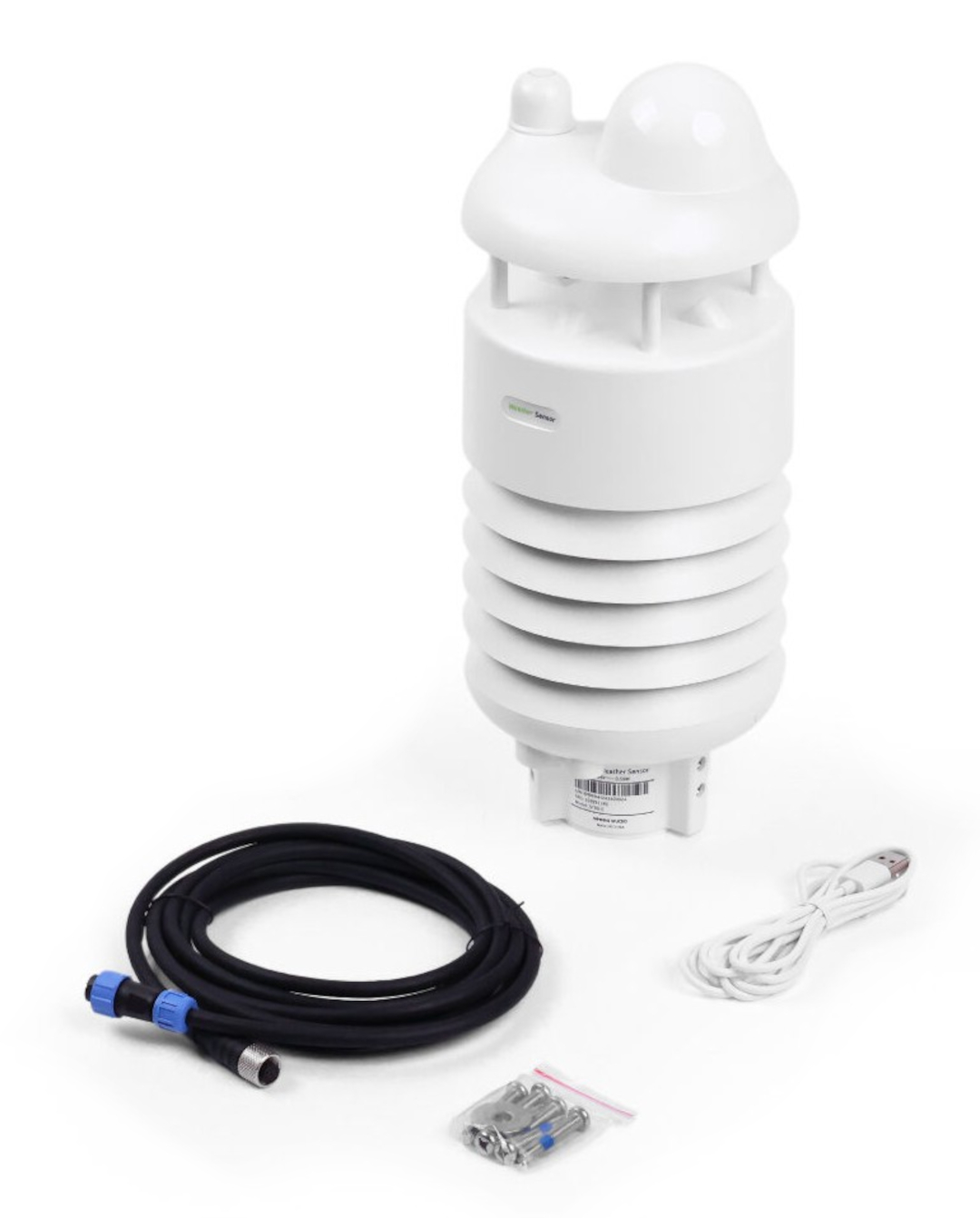

Im Set enthaltene Elemente.
| SenseCAP S700-C Technische Spezifikationen | |
|---|---|
| Gemessene Parameter | Lufttemperatur, relative Luftfeuchtigkeit, Luftdruck, globale Sonneneinstrahlung, Sonnenscheindauer, Niederschlagsintensität, Windgeschwindigkeit, Windrichtung |
| Schnittstelle | M12-Stecker, 8-polig |
| Kommunikation | RS485, SDI-12, ASCII |
| RS485-Protokoll | Modbus-RTU |
| Stromversorgung | von 12 V bis 24 V |
| Stromversorgung des Heizsystems | 24 V |
| Stromverbrauch | 0,6 W |
| Heizleistungsverbrauch | 21 W |
| Heizsystem | thermostatisch geregelt |
| Kabellänge | 3 m |
| Schutzgrad | IP66 |
| Betriebstemperatur | von -40 °C bis 85 °C |
| Umgebungsfeuchtigkeit | von 0 % relativer Luftfeuchtigkeit bis 100 % relativer Luftfeuchtigkeit, nicht kondensierend |
| Lufttemperatur | |
| Messbereich | von -40 °C bis 85 °C |
| Auflösung | 0,01 °C |
| Genauigkeit | ±0,1 °C |
| Relative Luftfeuchtigkeit | |
| Messbereich | von 0 % relativer Luftfeuchtigkeit bis 100 % relativer Luftfeuchtigkeit |
| Auflösung | 0,01 % relative Luftfeuchtigkeit |
| Genauigkeit | ±1,5 % relative Luftfeuchtigkeit |
| Atmosphärischer Druck | |
| Messbereich | von 300 hPa bis 1250 hPa |
| Auflösung | 10 Pa |
| Genauigkeit | ±50 Pa |
| Niederschlagsintensität | |
| Messmethode | Radar |
| Messbereich | von 0 mm/h bis 300 mm/h |
| Auflösung | 0,01 mm/h |
| Genauigkeit | ±10% |
| Windgeschwindigkeit | |
| Messmethode | Ultraschall- |
| Standardmessbereich | von 0 m/s bis 60 m/s |
| Erweiterter Messbereich | von 0 m/s bis 75 m/s |
| Windgeschwindigkeitswiderstand | bis zu 80 m/s |
| Auflösung | 0,1 m/s |
| Genauigkeit für Geschwindigkeiten bis zu 10 m/s | ±0,3 m/s |
| Genauigkeit für Geschwindigkeiten von 10 m/s bis 50 m/s | ±3% |
| Genauigkeit für Geschwindigkeiten über 50 m/s | ±5% |
| Windrichtung | |
| Messmethode | Ultraschall- |
| Messbereich | von 0° bis 360° |
| Auflösung | 0,1° |
| Genauigkeit | ±3° |
| Globale Sonneneinstrahlung | |
| Messmethode | photoelektrisch |
| Messbereich | von 0 W/m² bis 2000 W/m² |
| Ansprechzeit | ≤1 Sekunde |
| Auflösung | 1 W/m² |
| Spektralbereich | von 300 nm bis 1100 nm |
| Genauigkeit | ±3% |
| Jährliche Drift | weniger als 3 % |
| Stabilisierungszeit | ≤1 Sekunde |
| Sonnenscheinzeit | |
| Messmethode | photoelektrisch |
| Messbereich | von 0 h bis 6553,5 h |
| Ansprechzeit | ≤100 ms |
| Auflösung | 0,1 Stunde |
| Spektralbereich | von 300 nm bis 1100 nm |
| Genauigkeit | ±3% |
| Jährliche Drift | weniger als 3 % |
| Stabilisierungszeit | ≤1 Sekunde |
| M12-Kabelanschluss | |
| Weißer Draht | RS485-A |
| Brauner Draht | GND |
| Grüner Draht | Signal GND |
| Gelbes Kabel | Signal SDI-12 |
| Grauer Draht | V-Heizsystem |
| Rosa Draht | V+ Heizsystem |
| Blauer Draht | RS485-B |
| Rotes Kabel | V+ |
| Abmessungen | 140 x 140 x 350 mm |
| Masse | 1607 g |
