Produktbeschreibung: SparkFun Qwiic MicroPressure Sensor - MPR-Drucksensor - SparkFun SEN-16476
Der SparkFun Qwiic MicroPressure Sensor ist ein Miniatur-Druckmessmodul, das mit einem 25 psi piezoresistiven Drucksensor von Honeywell ausgestattet ist. Es ermöglicht kalibrierte Druckmessungen im Bereich von 60 mbar bis 2,5 bar . Am Sensorausgang liegt ein 24-Bit-I2C-Digitalsignal an, das in einem bestimmten Temperaturbereich kompensiert werden kann, um die Sensorleistung zu verbessern, Empfindlichkeit, Temperatureffekte und Nichtlinearität mit dem eingebauten IC zu ändern.
Inhalt des Kits
- SparkFun Qwiic MicroPressure Sensor - MPR-Drucksensor - SparkFun SEN-16476 - 1 Stk

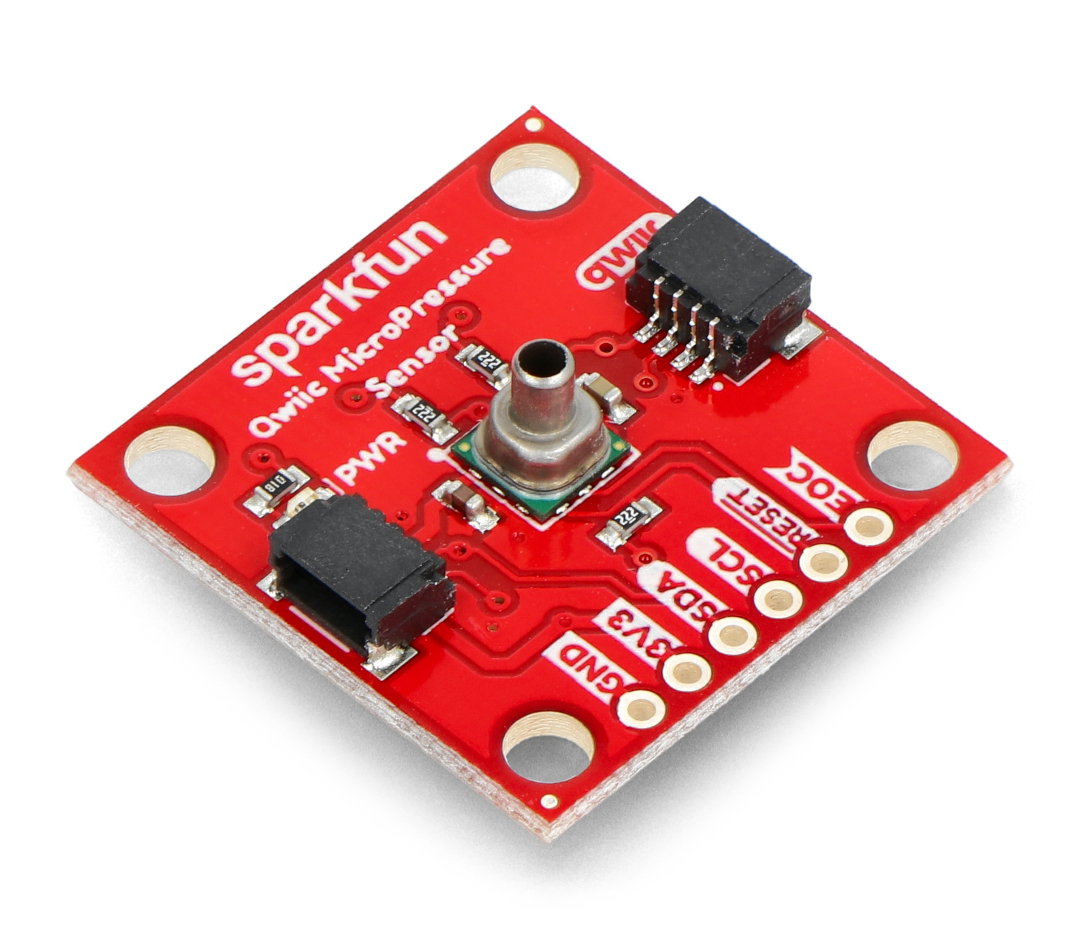

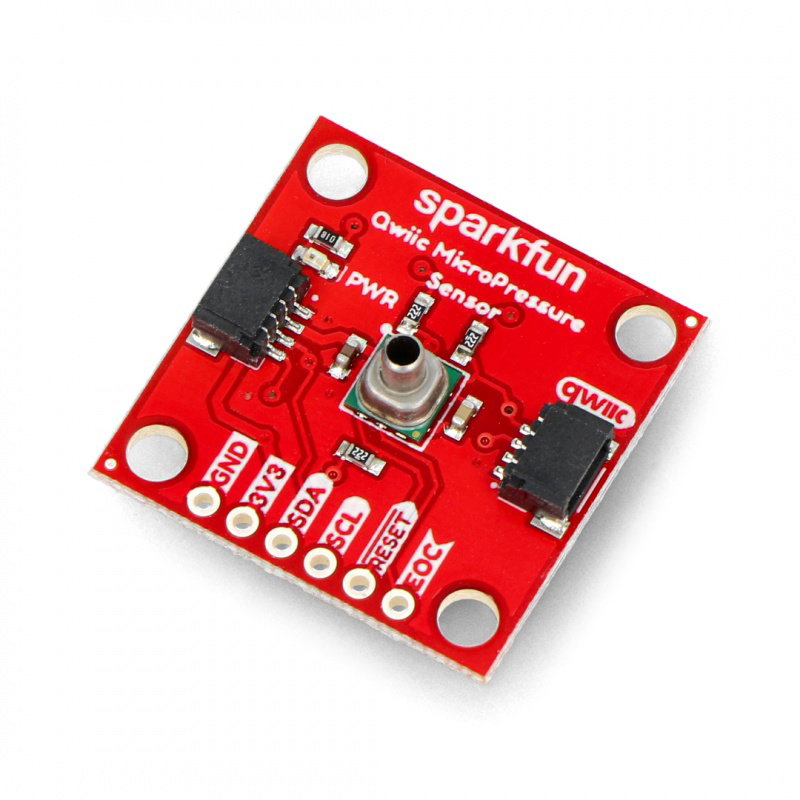

SparkFun Qwiic MicroPressure Sensor – MPR-Drucksensor – SparkFun SEN-16476.
Das Produkt ist mit Arduino kompatibel
Der Hersteller hat eine Bedienungsanleitung erstellt, um Ihnen den Einstieg in das Modul zu erleichtern. Überprüfen!

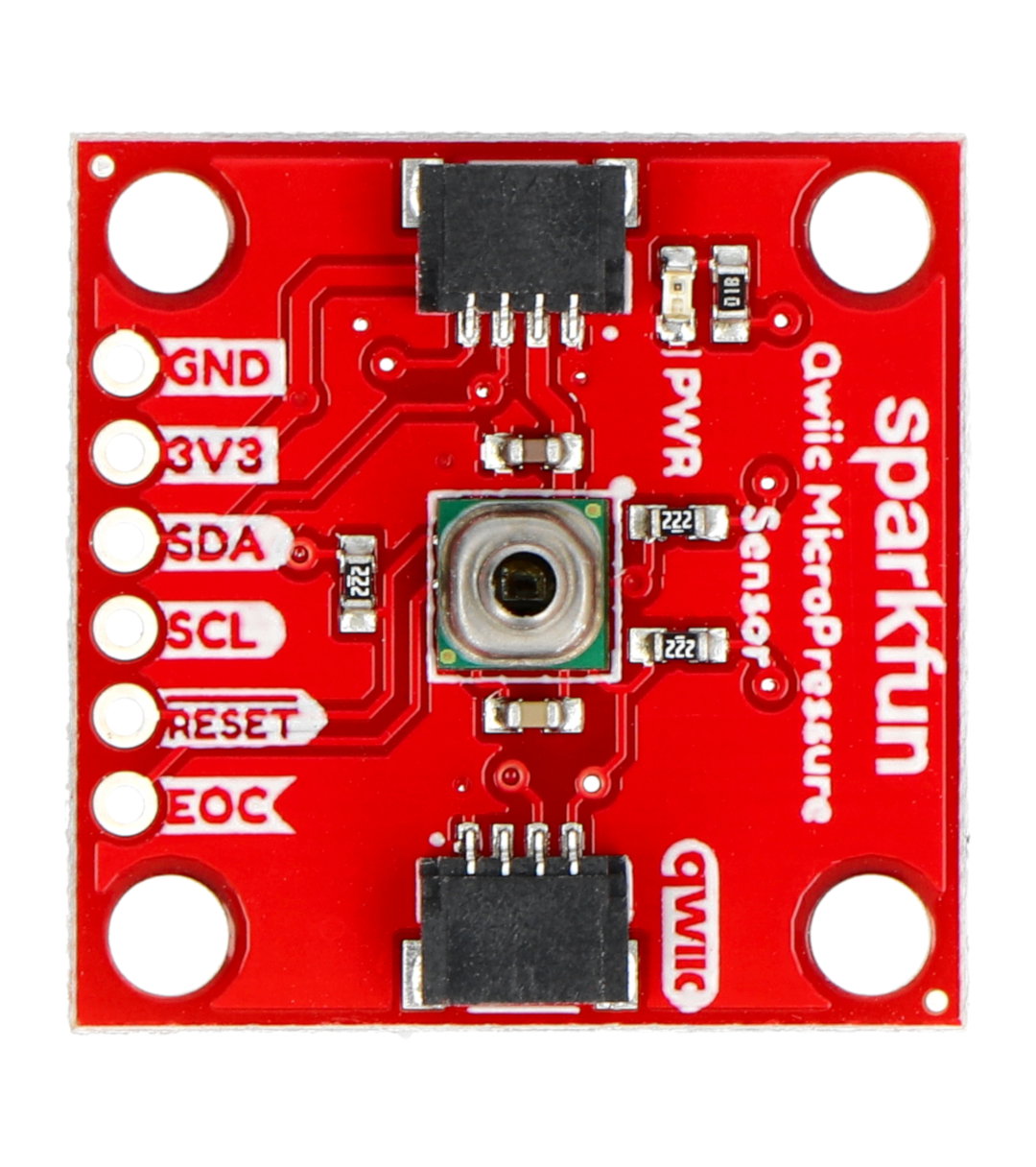

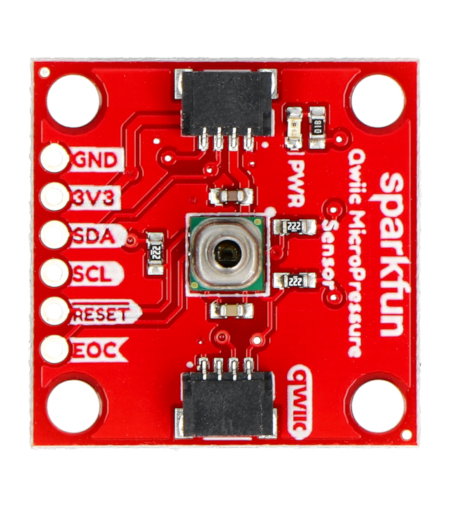

Das Board ist mit zwei Qwiic-Anschlüssen und Ausgängen in Form von Lötpads ausgestattet.
Piezoresistive Drucksensoranwendung
Sensoren dieser Art werden in der Medizin bei der Blutdrucküberwachung oder bei der therapeutischen Unterdrucktherapie eingesetzt. Sie haben auch industrielle Anwendungen – pneumatische Bremssysteme, Gaszähler und Wasserzähler, sowie typische Verbraucheranwendungen – sie finden sich in Kaffeemaschinen, Luftbefeuchtern, Waschmaschinen und Geschirrspülern.
Technische Spezifikation des SparkFun Qwiic Mikrodrucksensors
- Modul: Blutdruckmessgerät
- Messart: Absolutdruckmessung
- Kalibrierung: vorkalibriert
- Kalibrierter Druckmessbereich: 1 psi bis 25 psi
- Arbeitsdruck: 25 psi (172,37 kPa)
- Maximaler Druck: 60 psi (413,69 kPa)
- Messgenauigkeit: ± 0,25 %
- Temperaturkompensationsbereich: von 0ºC bis 50ºC
- An IoT (Internet of Things) angepasste Schnittstelle
- Druckmessanschluss: Material Edelstahl
- Steckerdurchmesser: 0,1 '' (2,5 mm)
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Adresse: 0x18
- 2x Qwiic-Anschlüsse
- Versorgungsspannung: 1,8 V bis 3,6 V

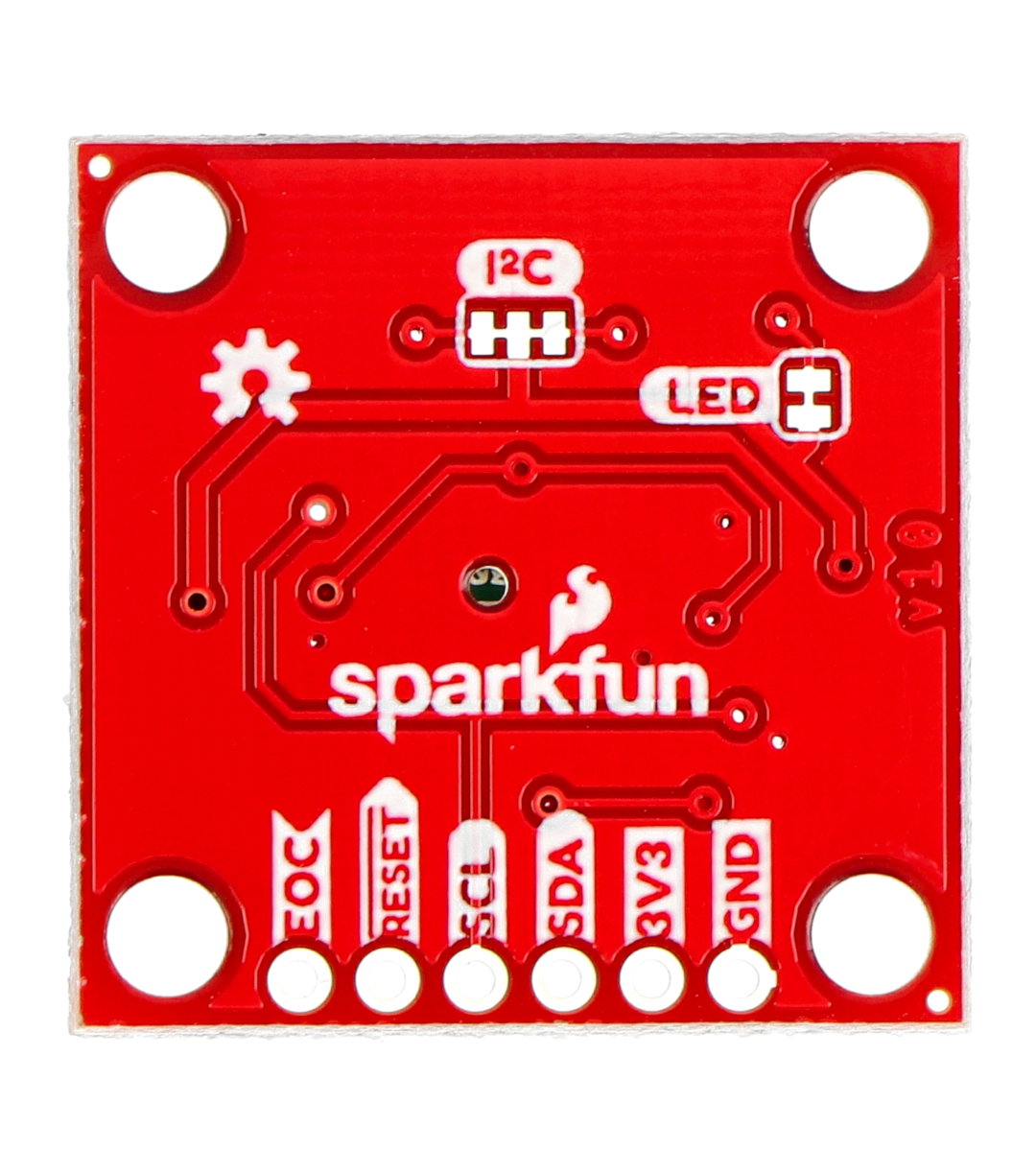

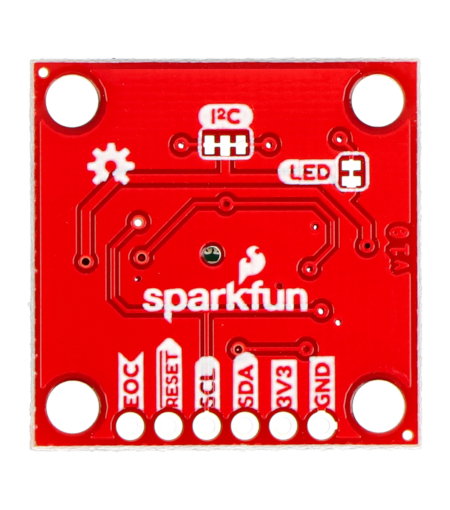

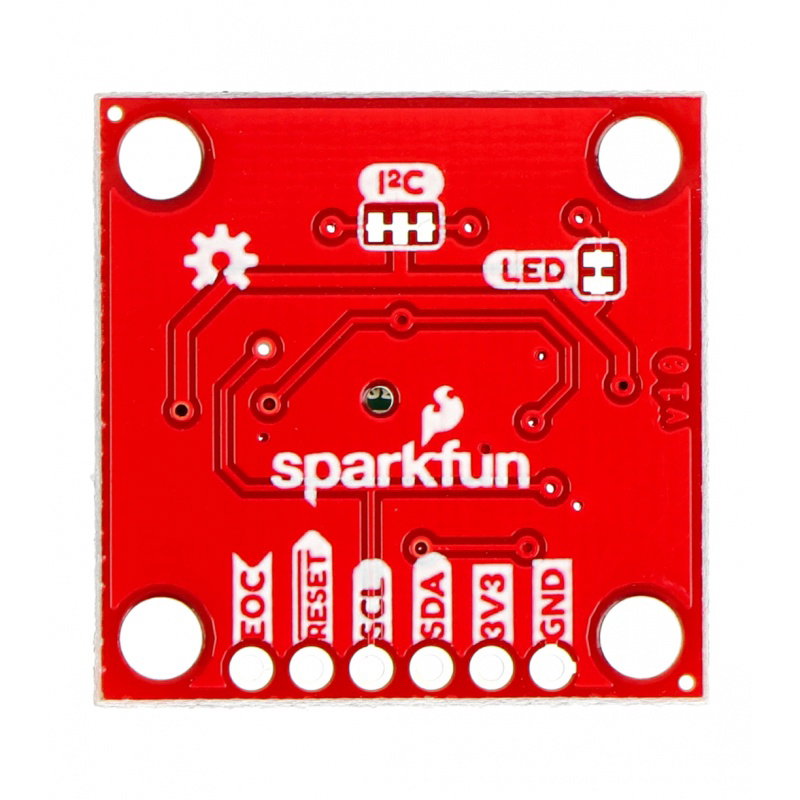

SparkFun Qwiic MicroPressure Sensor – Rückansicht.
Was ist Qwiic?
Qwiic SparkFun ist ein Ökosystem, das eine breite Palette von Sensoren umfasst, die auf dem I2C-Bus, Executive-Modulen und dedizierten Kabeln basieren. Die Hauptannahme dieser Lösung besteht darin, den Prozess des Prototyping und Verbindens von Komponenten zu verbessern. Alle Elemente, die den Qwiic-Standard unterstützen, verwenden denselben Stecker – einen 4-poligen JST-Stecker mit einem Abstand von 1 mm. Die Verwendung einer solchen Lösung reduziert den Platzbedarf auf der Leiterplatte und verhindert ein verpolungsfreies Verbinden.
