Produktbeschreibung: Fermion - Pulsoximeter und Herzfrequenzsensor - MAX30102 - I2C - DFRobot SEN0344
Sensormodul mit eingebautem MAX30102 -System von DFRobot . Es ist ein integriertes Pulsoximetrie-Biosensormodul , mit dem Sie Ihre Herzfrequenz messen und den Sättigungsgrad, dh SpO2 , überwachen können. Das Modul basiert auf PPG (Photo Plethysmo Graphy). Aufgrund seiner kompakten Größe kann es am Finger (als Fingerpulsoximeter ) oder am Handgelenk getragen werden, um Daten zu erhalten.
Das Produkt ist mit Arduino kompatibel
Der Hersteller hat eine ausführliche Bedienungsanleitung vorbereitet, die Anschlussanweisungen und Beispielprogrammcodes enthält. Es gibt auch ein Diagramm, das erklärt, wie die Ergebnisse des Pulsoximeters abzulesen sind.

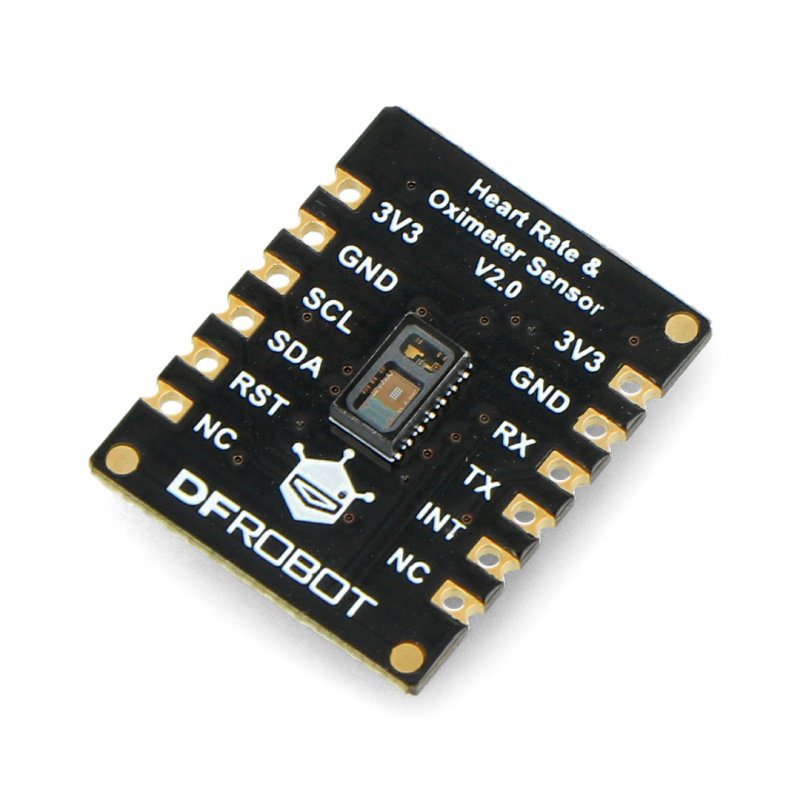

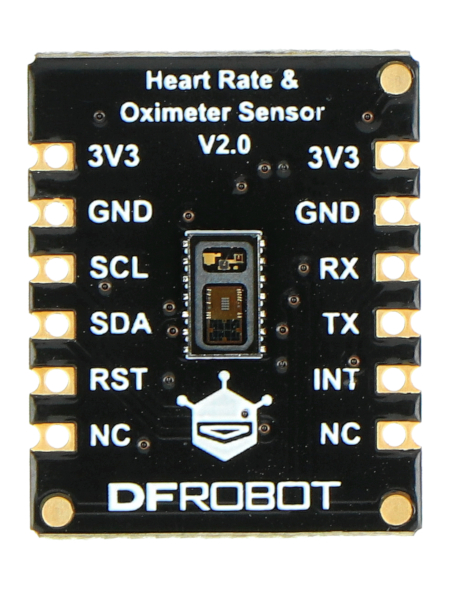

Fermion v2.0: Pulsoximeter und Herzfrequenzsensor – MAX30102 – I2C – DFRobot.

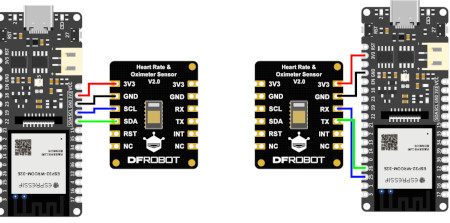

Sensoranschlussplan. Die Platte ist nicht im Bausatz enthalten.

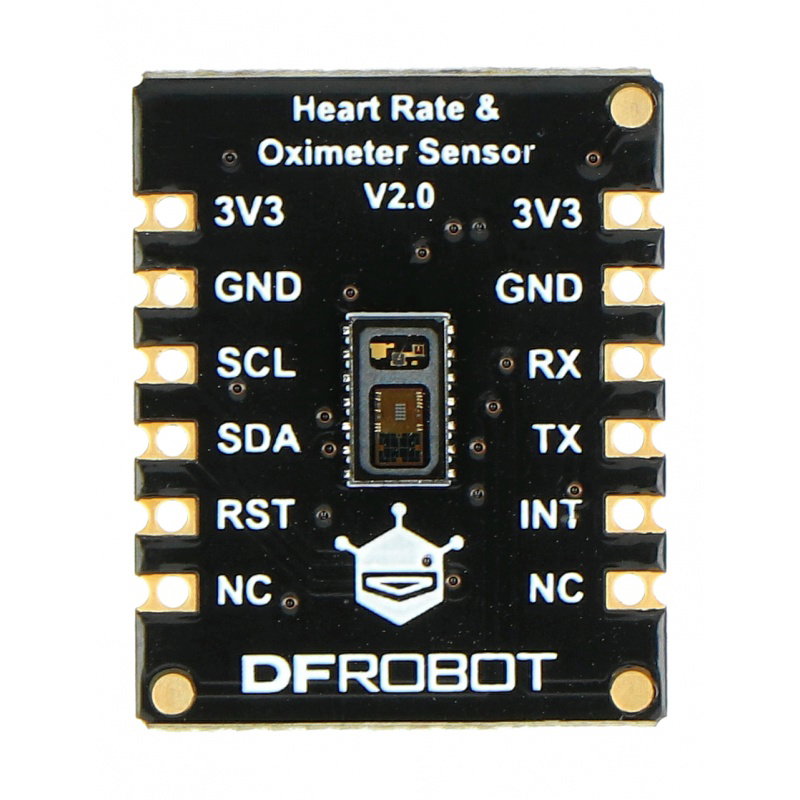

Beschreibung der Sensorleitungen und Anschlussplan
Die Pins des Sensors sind Lötpads , auf die die im Set enthaltenen Goldpin -Stecker gelötet werden - 2,54 mm Raster. Das Modul ist kompatibel mit Arduino und abgeleiteten Boards (separat erhältlich). Die Pins müssen entsprechend den folgenden Abhängigkeiten mit der Anschaltbaugruppe verbunden werden:
- 3V3 - Stromversorgung
- GND - die Masse des Systems
- SCL - Taktleitung der I2C-Kommunikationsschnittstelle
- SDA - Datenleitung der I2C-Kommunikationsschnittstelle
- RST - Reset-Pin
- NC - leerer Stift
- 3V3 - Stromversorgung
- GND - die Masse des Systems
- RX - Serielle Anschlussleitung
- TX - Pin, der über die serielle Schnittstelle gesendet wird
- INT - Unterbrechungsstift (Puls während der Aktualisierung von Herzfrequenz- und Blutsauerstoffdaten)
- NC - leerer Stift
Hinweise während des Gebrauchs
- Es wird empfohlen, den Sensor bei der Messung am Finger (als Fingerpulsoximeter) anzubringen, um den Einfluss von Druckschwankungen auf die Datenausgabe zu vermeiden
- Befestigen Sie den Sensor mit einem Gummiband an Ihrem Finger
- Das Produkt ist kein professionelles Medizinprodukt - es sollte nicht als Hilfsmittel bei der medizinischen Diagnose und Behandlung von Krankheiten verwendet werden
Technische Spezifikation des Pulsoximeters von DFRobot
- Modul: Pulsoximeter und Herzfrequenzsensor
- Version 2.0
- Eingebauter Chip: MAX30102
- Kompatibel mit den meisten Controllern
- Intern integrierter 18-Bit-ADC
- Hohes SNR
- Hohe Abtastrate
- Niedriger Standby-Strom
- Versorgungsspannung: 3,3 V
- Arbeitsstrom: <50 mA
- Versorgungsstrom der roten / IR-LEDs: von 0 mA bis 50 mA
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: 0x57
- Arbeitstemperatur: -40 °C bis 85 °C
- Modulabmessungen: 18 x 14 mm

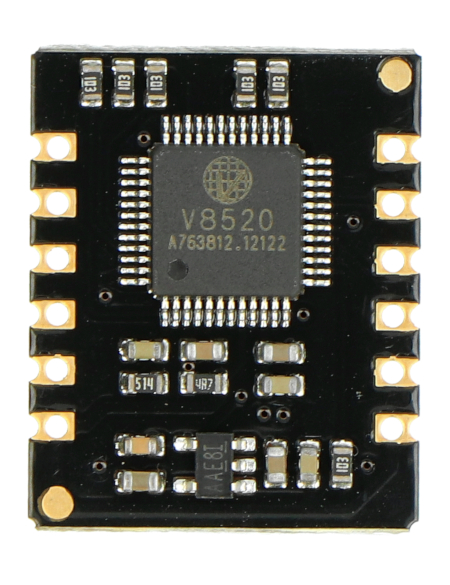

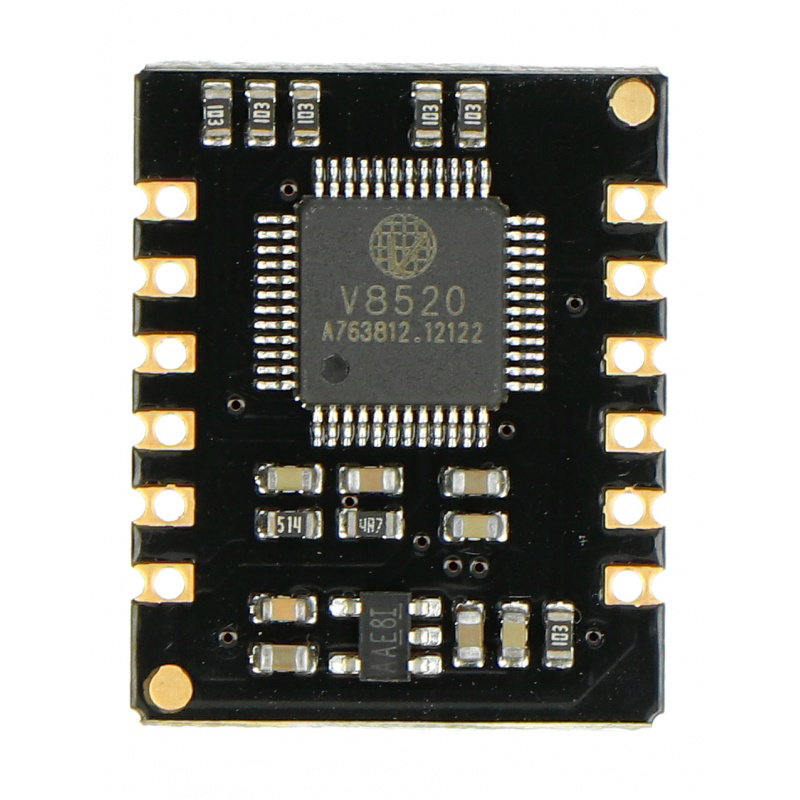

Der Sensor hat einen eingebauten MAX30102-Chip.

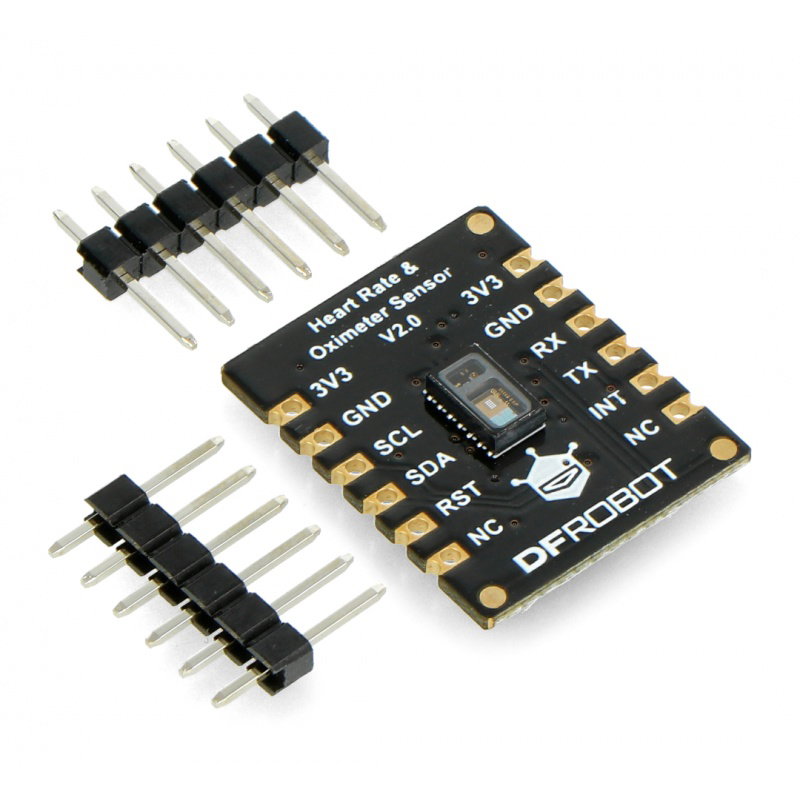

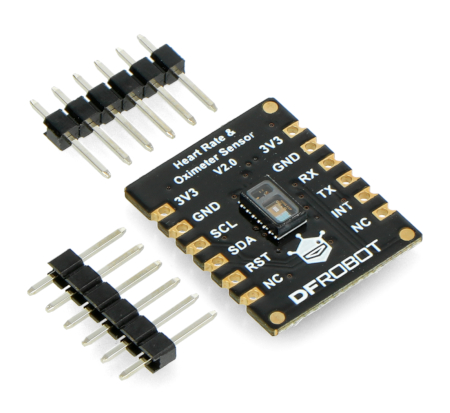

Das Kit enthält auch dedizierte Goldpin-Anschlüsse - zum Selbstlöten ausgelegt.
Empfohlene Verwendung
- Herzfrequenzmessung
- Erkennung der SpO2-Sättigung
Inhalt des Kits
- Fermion v2.0: Pulsoximeter und Herzfrequenzsensor
- 2x Goldpin-Stecker 1x6 - 2,54 mm
