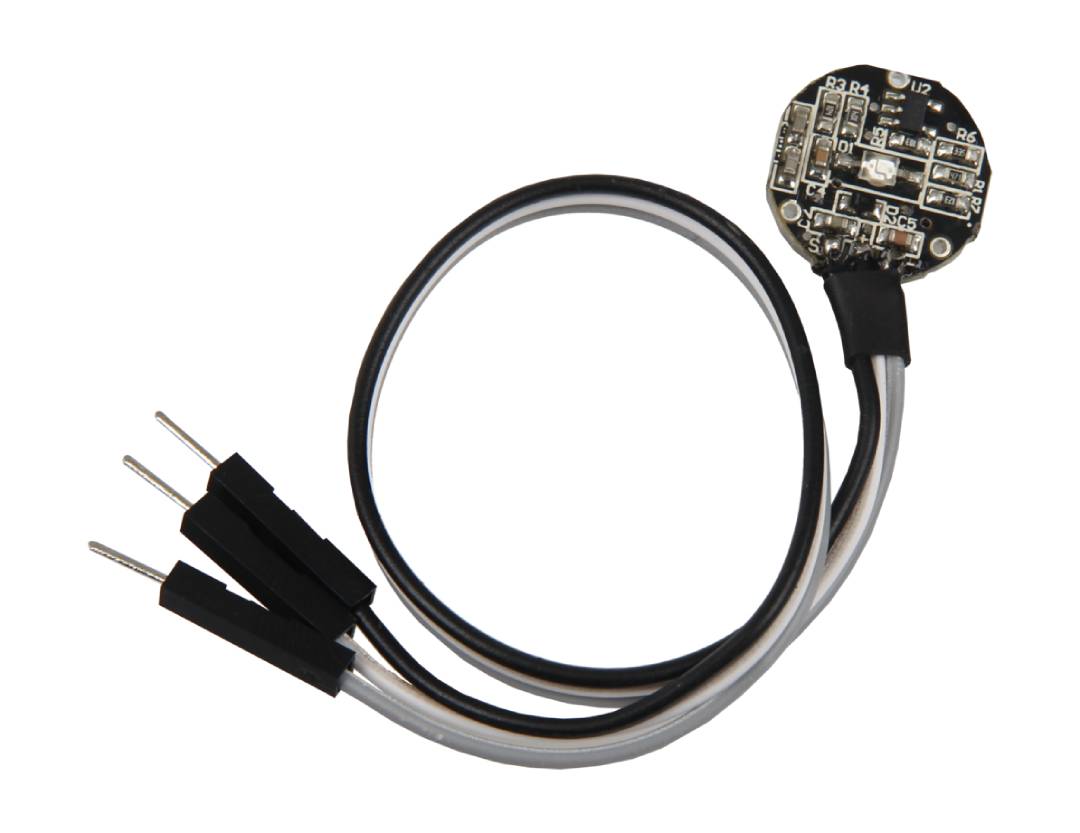

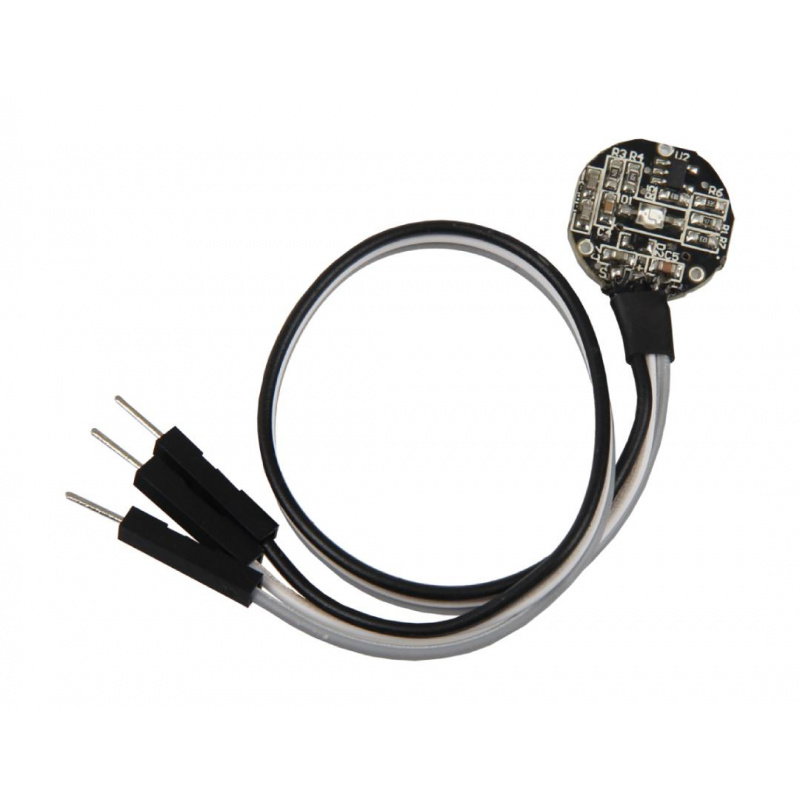

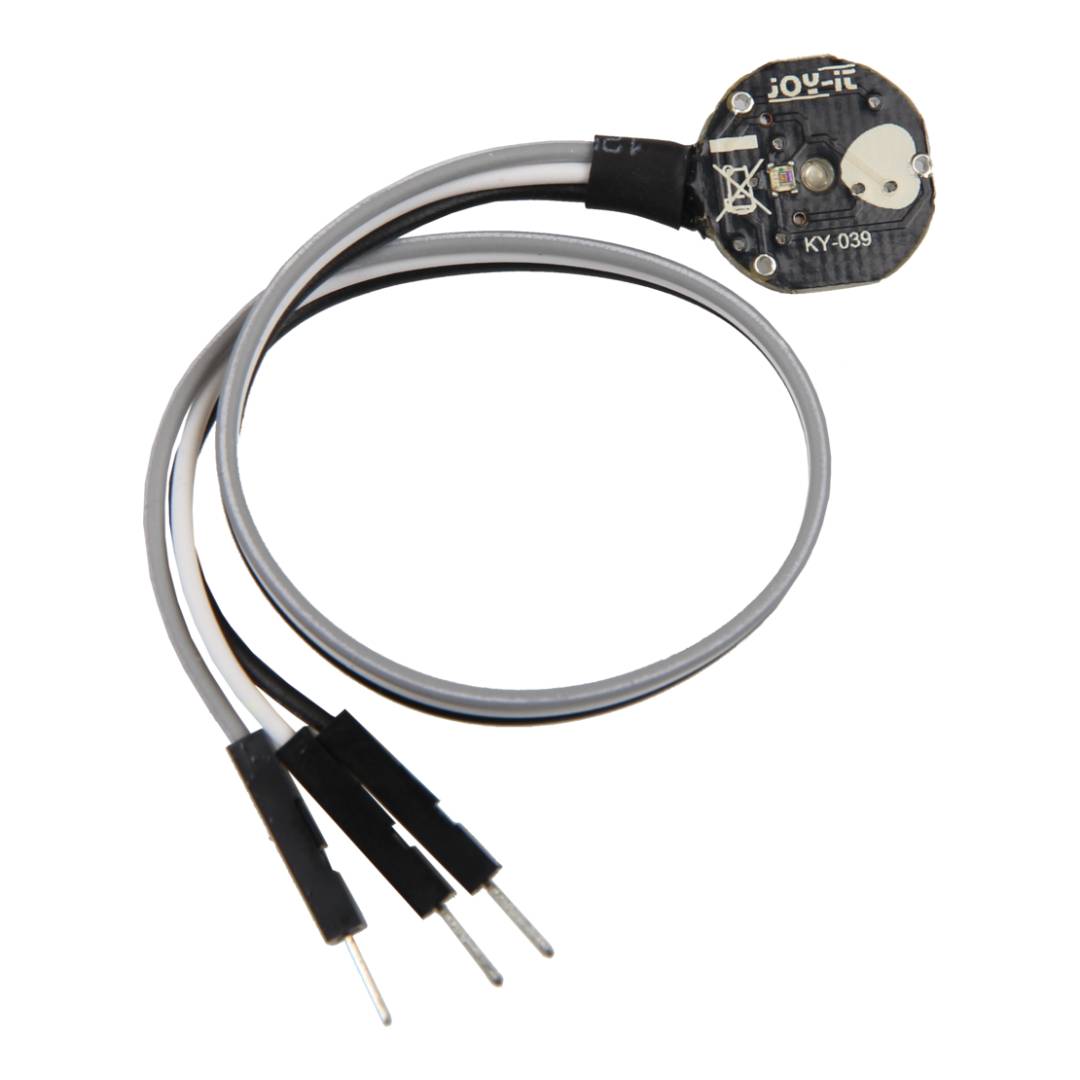

Produktbeschreibung: Infrarot-Herzfrequenzsensor – Analoger Herzfrequenzsensor für Arduino und Raspberry Pi – Joy-IT SEN-KY039
Der KY-039 ist ein einfach zu integrierender Herzfrequenzsensor auf Infrarotbasis . Durch Platzieren eines Fingers zwischen einer Infrarot-Emitterdiode und einem Fototransistor erfasst das Modul die durch den Blutfluss verursachten Veränderungen des reflektierten Lichts . Die Auswertung des analogen Signals ermöglicht die Bestimmung der Herzfrequenz. Das Modul arbeitet mit einer Spannung von 3,3 V bis 5 V und ist somit mit gängigen Entwicklungsplattformen und Mikrocontrollern kompatibel. Dank seiner kompakten Größe und des sofort einsatzbereiten Designs eignet sich der Sensor ideal für mobile und Bildungsprojekte sowie für Prototypen biomedizinischer Geräte. Er kann sowohl von Hobbyanwendern als auch von fortgeschrittenen Nutzern zur Entwicklung eigener Messsysteme eingesetzt werden.
IR-Herzfrequenzsensor - Analoger Herzfrequenzsensor für Arduino und Raspberry Pi - Joy-IT SEN-KY039.
Das Modul arbeitet mit einer Spannung von 3,3 V bis 5 V und ist daher mit gängigen Boards wie Arduino, Raspberry Pi oder ESP32 kompatibel.
Hauptmerkmale des Sensors
- IR-Pulsdetektion : Herzfrequenzmessung durch Analyse des reflektierten Infrarotlichts
- Analoger Signalausgang : Möglichkeit zur eigenen Analyse und Verarbeitung der Messdaten
- Kompatibilität mit Arduino, Raspberry Pi und ESP32 : einfache Integration mit gängigen Entwicklungsplattformen
- Stromversorgung von 3,3 V bis 5 V : kompatibel mit den meisten Mikroprozessorsystemen
- Kompaktes Design : Dank der geringen Abmessungen ist der Einbau in tragbare Geräte möglich.
- Gebrauchsfertiges Modul : Keine zusätzliche Montage der elektronischen Bauteile erforderlich
- Geringe Hardwareanforderungen : einfacher Anschluss und schneller Start
KY-039 Sensor-Pinbelegung und Anschlussmethode

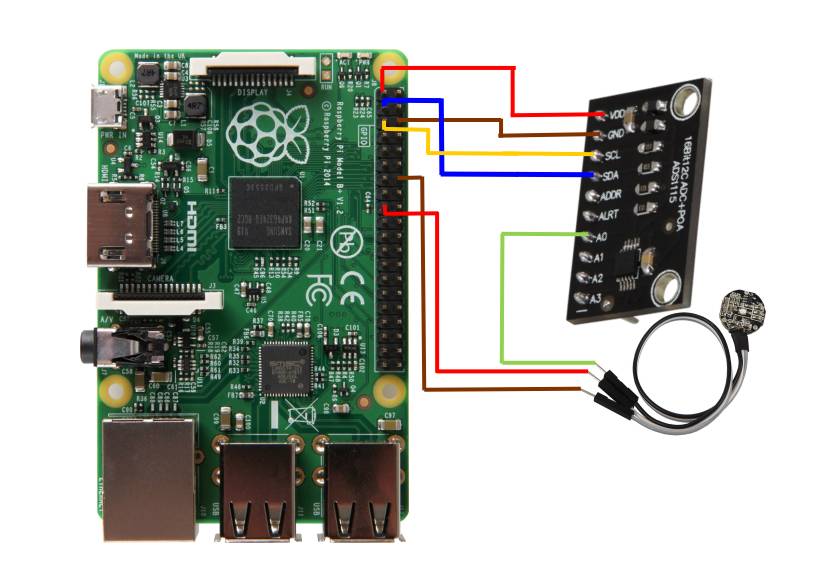

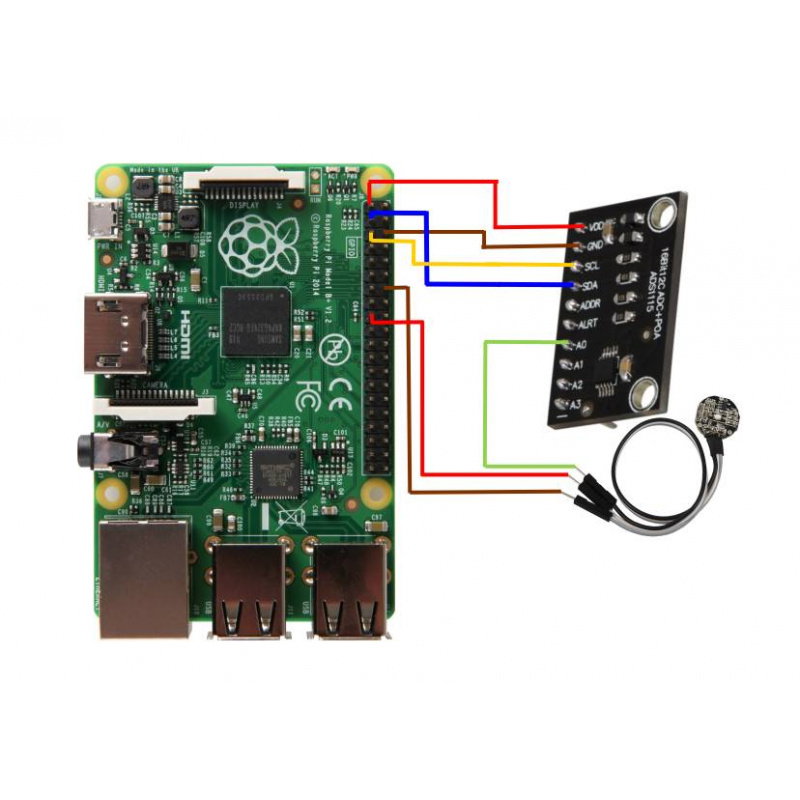

Das KY-039-Modul verfügt über drei grundlegende Pins für den schnellen Anschluss an einen Mikrocontroller oder Einplatinencomputer. Der VCC -Pin versorgt das Modul mit einer Spannung zwischen 3,3 V und 5 V, GND dient als Systemmasse und der A0- Ausgang überträgt das vom Fototransistor erzeugte analoge Messsignal. Auf Arduino- Plattformen kann der Sensor direkt an den analogen Eingang des Mikrocontrollers angeschlossen werden. Der Raspberry Pi besitzt keine nativen analogen Eingänge und benötigt daher einen zusätzlichen Analog-Digital-Wandler (ADC) , wie beispielsweise den ADS1115. Dank seiner einfachen Schnittstelle lässt sich das Modul auch von Einsteigern schnell implementieren.

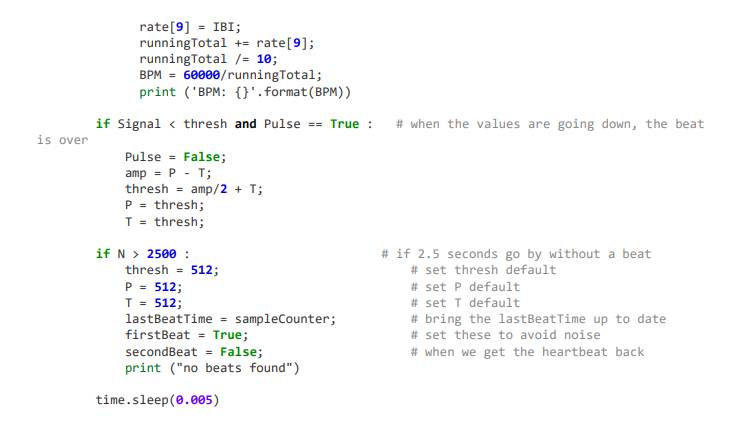

Beispielcode.
Kompatibilität und Programmierung des Herzfrequenzmoduls
Der KY-039 ist mit vielen gängigen Programmierumgebungen und Embedded-Plattformen kompatibel. Der Sensor lässt sich mit der Arduino IDE, MicroPython, CircuitPython und den klassischen Python-Bibliotheken des Raspberry Pi steuern. Der Hersteller stellt Beispielprogramme für die Signalmessung und die Berechnung der Herzfrequenz (BPM) anhand von Änderungen der analogen Signalamplitude bereit. Dank des analogen Ausgangs können Sie Signalfilterung, Peak-Erkennung und Pulsanalyse-Algorithmen selbst implementieren. Der Sensor eignet sich ideal, um die Grundlagen biomedizinischer Messsysteme zu erlernen , eigene Wearables zu entwickeln, IoT-Projekte zu realisieren und Experimente zur Analyse biologischer Signale durchzuführen.
Technische Spezifikationen des Herzfrequenzmessers
- Sensortyp: Analoger Infrarot-Herzfrequenzsensor
- Messmethode: Infrarotstrahlungsreflexion
- Betriebsspannung: 3,3 V bis 5 V
- Schnittstelle: analog
- Kompatibilität: Arduino, Raspberry Pi, ESP32 und andere Mikrocontroller
- Anwendung: Herzfrequenzmessung und Analyse biologischer Signale
- Abmessungen: 16 x 78 x 3 mm
- Gewicht: 4 g
Inhalt des Sets
- 1x KY-039 Herzfrequenzsensor

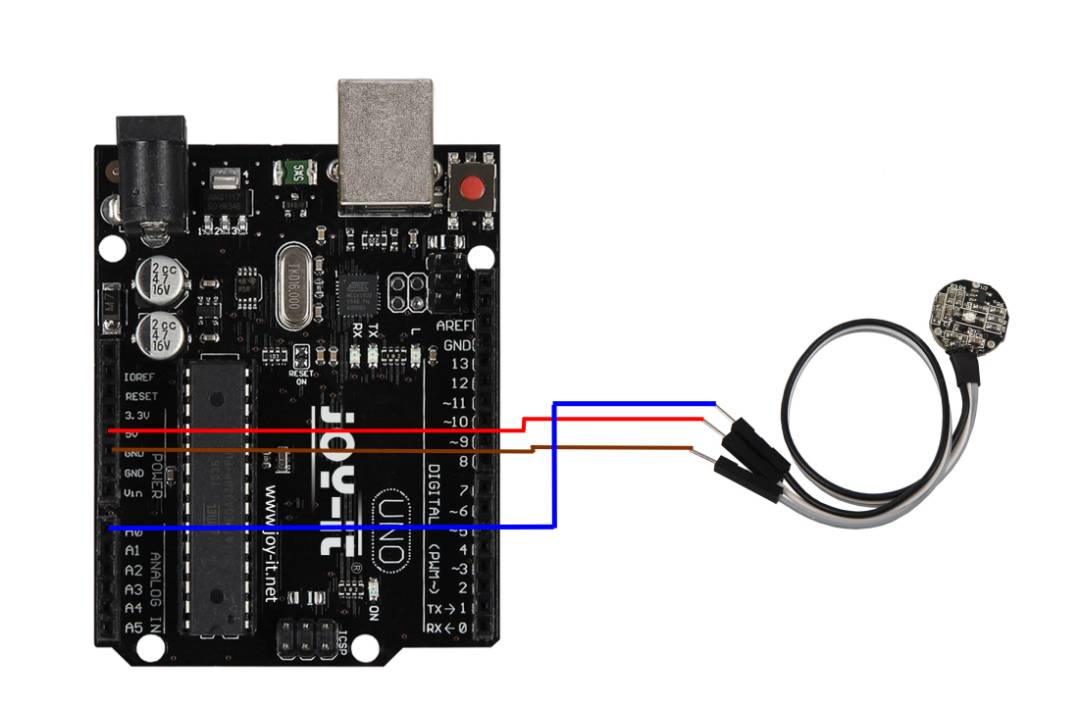

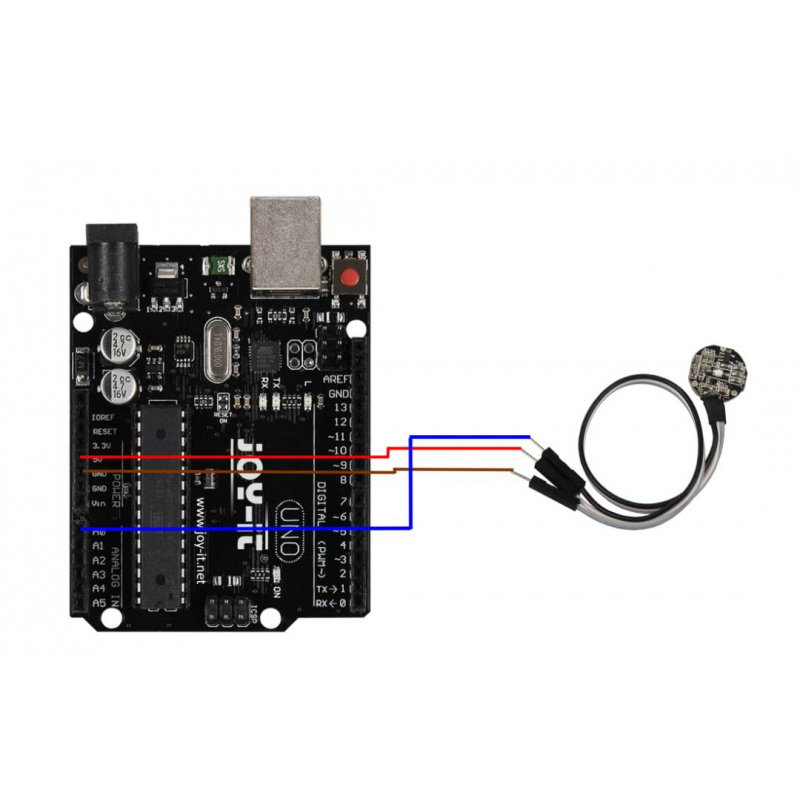

Den Sensor an den Arduino anschließen.
