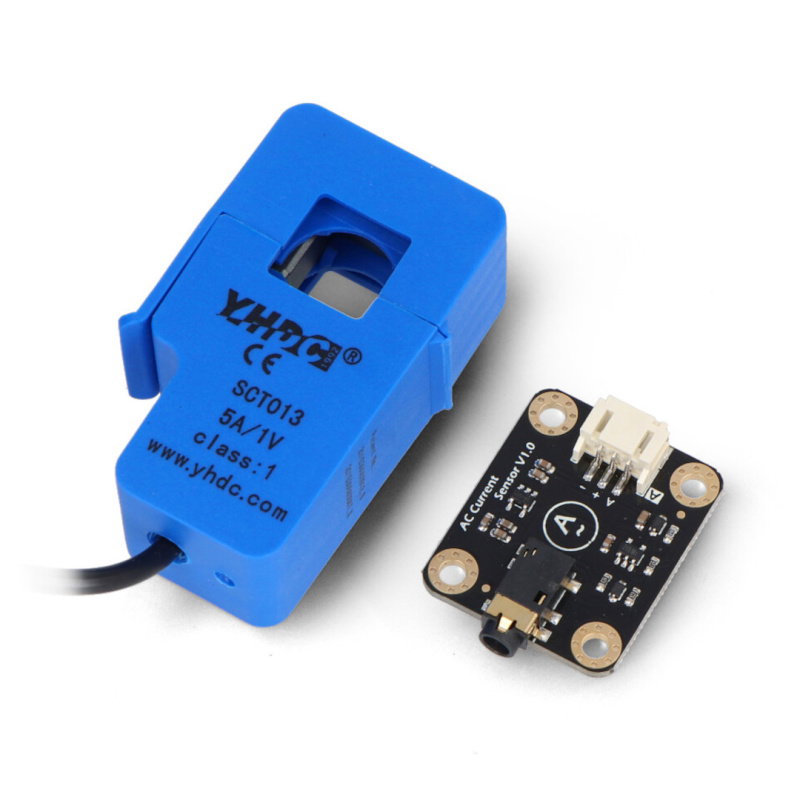

Produktbeschreibung: Schwerkraft - analoger Wechselstromsensor - bis zu 5 A - DFRobot SEN0287
Analoger Wechselstromsensor von DFRobot, geliefert mit einer 1 m langen Sonde. Ermöglicht die Messung des Stroms, der in einem Kabel fließt, ohne das Kabel zu zerschneiden - die Messung erfolgt durch die Isolierung eines einzelnen Drahtes. Der Messbereich reicht von 0 A bis 5 A. Darüber hinaus verfügt das Modul über einen Gravity-Anschluss, der den Anschluss an Entwicklungsplatinen wie Arduino vereinfacht.
Das Produkt ist mit Arduino kompatibel!
Auf der Website des Herstellers steht eine ausführliche Bedienungsanleitung zur Verfügung, die u.a. Anweisungen zum Anschluss der Komponenten und Beispielprogrammcode enthält.
Schwerkraft - Analoger Wechselstromsensor - bis zu 5 A - DFRobot SEN0287.

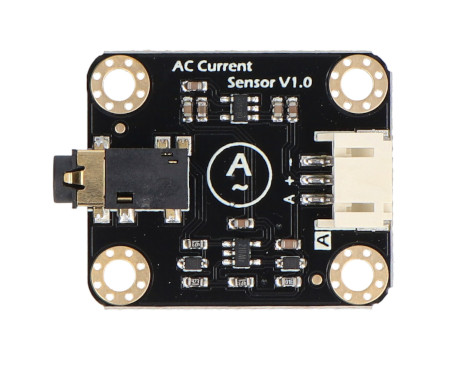

DerMessbereich reicht von 0 A bis 5 A.
Besondere Merkmale des AC-Sensors
- Ermöglicht eine berührungslose Messung, was die Sicherheit während des Betriebs erhöht.
- Er ist mit Mikrocontrollern kompatibel, die mit 3,3 V und 5 V arbeiten.
- Kann für die Messung von Beleuchtungsanlagen und elektrischen Multifunktionsgeräten verwendet werden.
- Die 1 m lange Sonde ermöglicht eine komfortable Anwendung.
- Dank des speziellen Designs müssen die Drähte für die Messung nicht mehr durchtrennt werden.
Empfohlene Anwendung
- Leistungsüberwachung von AC-Motoren
- Messung der Beleuchtung - Energieverbrauch
- Überwachung von Betriebsparametern von Stand-alone-Projekten
Beschreibung der Pinbelegung des AC-Sensors
- 1 - "-" - GND - Systemerde
- 2 - "+" - Spannungseingang von 3,3 V bis 5,5 V
- 3 - "A" - Signalausgang von 0,2 V bis 2,8 V DC
- 4 - 3,5-mm-Stecker 3P - Eingangssignal des AC-Wandlers

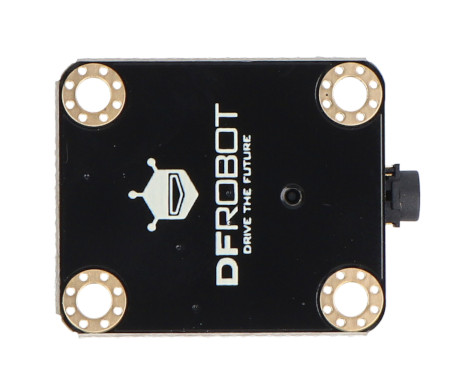

Analoger AC-Stromsensor von DFRobot.

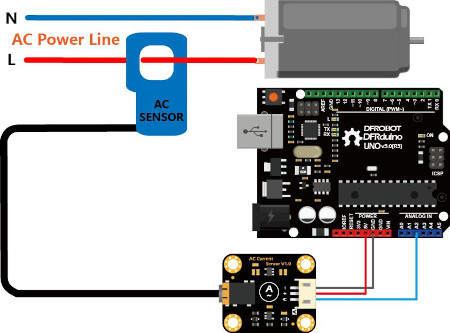

Schaltplan.
Technische Daten des Sensors und der Sonde
- AC-Signalumwandlungsmodul
- Typ: Wechselstromsensor
- Typ: analog
- Eingangsspannungsbereich (VCC): 3,3 V bis 5,5 V
- Steckerschnittstelle: Schwerkraft PH2.0-3P
- AC-Eingangsspannungsbereich: 0 V bis 1 V AC RMS
- Relativer Fehler: +/- 4%
- Abmessungen des Moduls: 32 x 27 mm
- Gewicht des Moduls: 5 g
- NO-Typ AC-Transformator-Sonde
- AC-Bereich: 0 A bis 5 A
- Signalausgang: Spannung von 0 V bis 1 V AC (linear von 0 A bis 5 A)
- Genauigkeit: +/- 1%
- Nichtlinearität: ≤ +/- 0,2%
- Frequenzbereich: 50 Hz bis 1 kHz
- Betriebstemperaturbereich: -25°C bis 70°C
- Kabellänge: 1 m
- Größe der Sondenbohrung: 13 x 13 mm
- Gewicht der Sonde: 50 g
Inhalt des Kits
- AC-Signalumwandlungsmodul
- Offene AC-Transformator-Sonde (5 A)
- Sensorkabel - 3-polig - analog - Schwerkraft
Sehen Sie sich auch die anderen Schwerkraftsensoren in unserem Sortiment an!

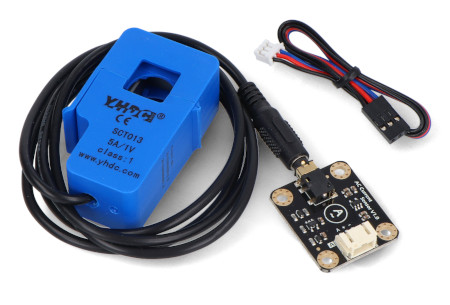

Im Bausatz enthaltene Komponenten.
