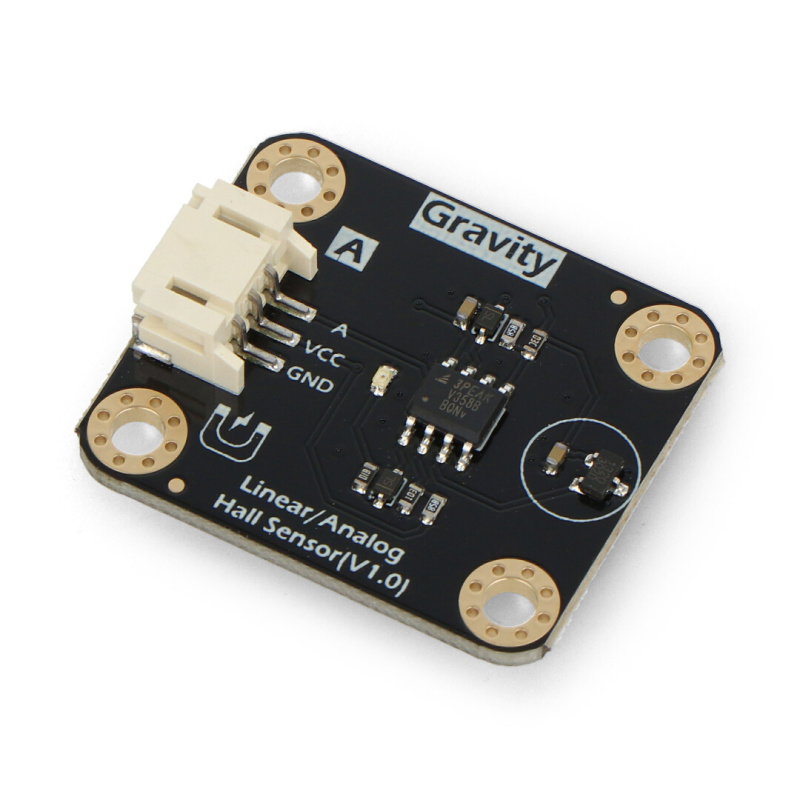

DFRobot Gravity - linearer/analoger Magnetfeld-Hall-Sensor - DFR1132
DFRobot Gravity-Modul mit Hall-Sensor zur Messung und Überwachung der Magnetfeldstärke. Es ist mit 3 analogen Pins und einer LED-Anzeige ausgestattet, die das erkannte Magnetfeld anzeigt. Es wird mit 3,3 V bis 5 V versorgt , sein Versorgungsstrom reicht von 4,2 mA bis 8 mA. Er zeichnet sich durch einen niedrigen Rauschpegel aus, so dass nur minimale Störungen möglich sind. Er lässt sich mit Controllern wie Arduino, Micro:bit, UNIHAKER integrieren und eignet sich so beispielsweise für die Positions- und Geschwindigkeitserkennung in der Robotik oder in Sicherheitssystemen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: DFRobot Gravity - linearer / analoger Magnetfeld-Hallsensor - DFR1132
Das DFRobot Gravity Hall-Sensormodul ist für die Messung und Überwachung der Magnetfeldstärke konzipiert. Es ist mit 3 analogen Pins und einer LED-Anzeige ausgestattet, um das erkannte Magnetfeld anzuzeigen. Es wird mit 3,3 V bis 5 V versorgt , sein Versorgungsstrom reicht von 4,2 mA bis 8 mA. Er weist einen niedrigen Rauschpegel auf, so dass nur minimale Störungen möglich sind. Er lässt sich mit Controllern wie Arduino, Micro:bit und UNIHAKERund eignet sich damit zum Beispiel für die Positions- und Geschwindigkeitserkennung in der Robotik oder in Sicherheitssystemen.
Kompatibel mit Arduino Der Hersteller hat ein ausführlichesBenutzerhandbuch erstellt, das eine Beschreibung von Projekten mit dem Sensor und einen Beispielprogrammcode enthält.
DFRobot Gravity - linearer / analoger Magnetfeld-Hallsensor - DFR1132.
Botland ist offizieller Distributor der Open-Source-Hardware von DFRobot. Jeder Robotiker und Praktiker aufstrebender Technologien hat mindestens einmal von den DFRobot-Lösungen gehört, die vor allem rund um Arduino entstehen. In unserem Sortiment finden Sie ausschließlich originale DFRobot-Produkte.

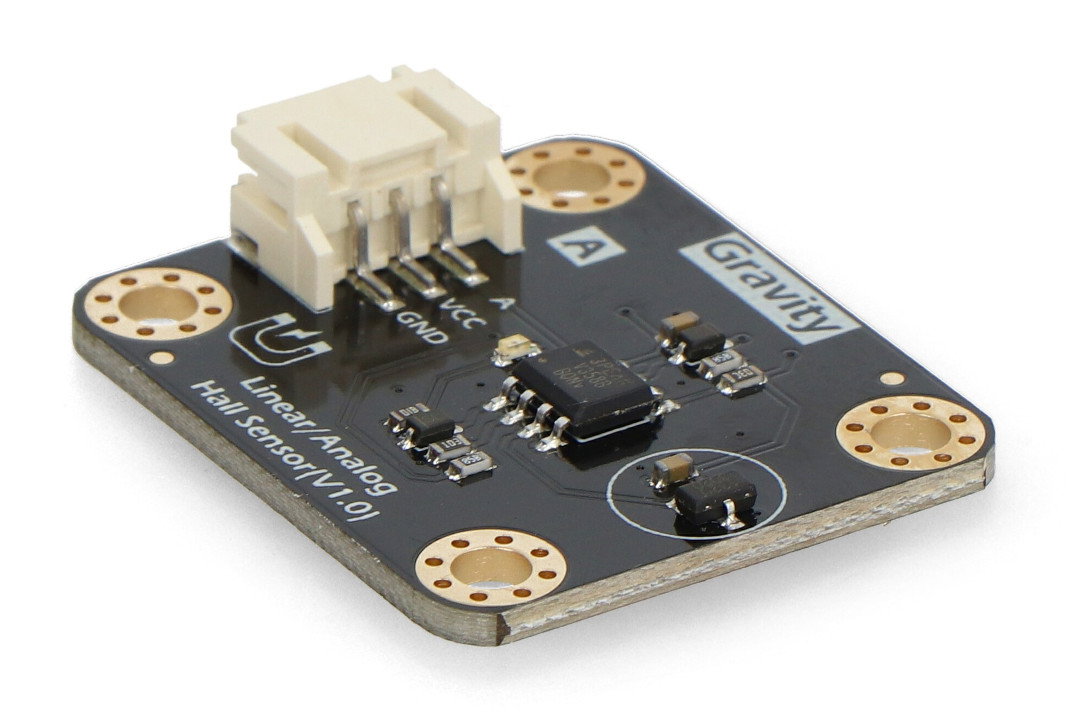

DFRobot Gravity-Modul mit Hall-Sensor.
Hauptmerkmale des DFRobot Gravity DFR1132 Sensors
- Bipolarer Sensor: detektiert Magnetfelder in einem Abstand von < 1 cm (abhängig von Magnetfeldstärke und -richtung)
- Geringes Rauschen: der integrierte Schaltkreis hat einen niedrigen Rauschpegel für stabile und präzise Messungen
- Einzelne Ausgangsstromquelle: Das Ausgangssignal ist stabil und unempfindlich gegenüber Spannungsschwankungen
- Eingebaute LED: leuchtet auf, wenn ein Magnetfeld erkannt wird, der Benutzer kann den Betrieb des Geräts schnell überprüfen
- Breite Kompatibilität: einfache Verbindung mit Mikrocontrollern wie Arduino, Micro:bit und UNIHIKER, die eine Vielzahl von Anwendungen ermöglichen
- Einfache Bedienung: ermöglicht eine schnelle und problemlose Installation und macht den Sensor auch für Anfänger benutzerfreundlich
Anschließen des Hallsensors
Der Sensor funktioniert mit einem Mikrocontroller, der mit Analogeingängen ausgestattet ist(Arduino, Micro:bit, UNIHIKER). Um den Betrieb zu beginnen, schließen Sie an:
- VCC an eine 3,3-V- oder 5-V-Stromquelle (je nach Bedarf des Sensors)
- GND an die Schaltungsmasse
- A an den Analog-Pin des Mikrocontrollers
Nach dem Anschluss erzeugt der Sensor ein analoges Signal, das proportional zur Stärke des detektierten Magnetfelds ist. Dies ermöglicht eine genaue Überwachung von Feldänderungen und die Verarbeitung der Ergebnisse in elektronischen Projekten.
Kompatibel mit Arduino, Micro:bit und UNIHAKER.
Betrieb des Schwerkraftsensors
Das fortschrittliche Board von DFRobot Gravity DFR1132 verfügt über Schaltungen im Kern, die die magnetische Induktionskraft direkt in eine Ausgangsspannung umwandeln. Dank der hohen Genauigkeit kann der Sensor für viele Lösungen eingesetzt werden, die eine präzise Magnetfelderfassung erfordern. Dazu gehören industrielle Kontrollprojekte, Arbeiten für die wissenschaftliche Forschung, Sicherheitssysteme und verschiedene Projekte mit elektronischen Geräten. Der Sensor reagiert auf Magnetfelder, wenn:
- der Südpol des Magneten sich der Erfassungsfläche nähert; in diesem Fall wird das Magnetfeld stärker und die Ausgangsspannung steigt über den Mittelpunkt an und nimmt allmählich zu
- der Nordpol sich der Erfassungsfläche nähert, dann fällt die Ausgangsspannung unter den Mittelpunkt und nimmt allmählich ab.
Technische Daten DFRobot Gravity DFR1132
- Versorgungsspannung: von 3,3 V bis 5 V
- Versorgungsstrom: 4,2 mA bis 8 mA
- Bereich des magnetischen Feldes: ± 1200 GS
- LED-Anzeige: ja
- Erfassungsabstand: ＜ 1 cm (der spezifische Erfassungsabstand hängt von der Magnetfeldstärke und -richtung ab)
- Datentyp: analog
- Anschluss: 3-polig mit 2 mm Abstand
- Magnetischer Polbereich:
- micro:bit und Arduino (S-Pol): 520 bis 1023
- micro:bit und Arduino (N-Pol): 0 bis 500
- UNIHIKER (S-Pol): 2068 bis 4095
- UNIHIKER (N-Pol): 0 bis 2028
- Abmessungen der Platte: 27 x 32 mm
- Gewicht: 3,5 g

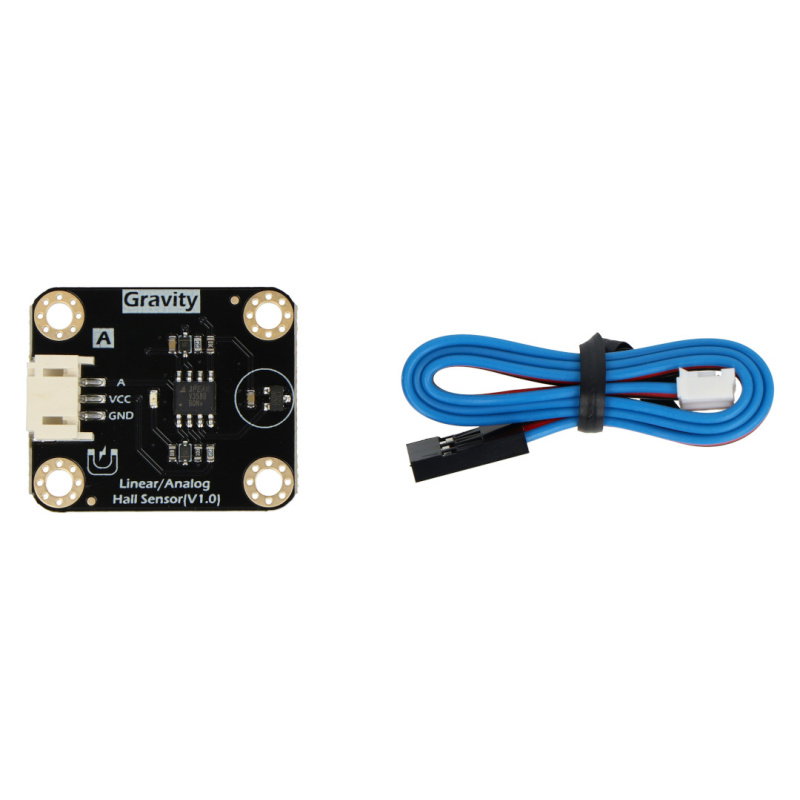

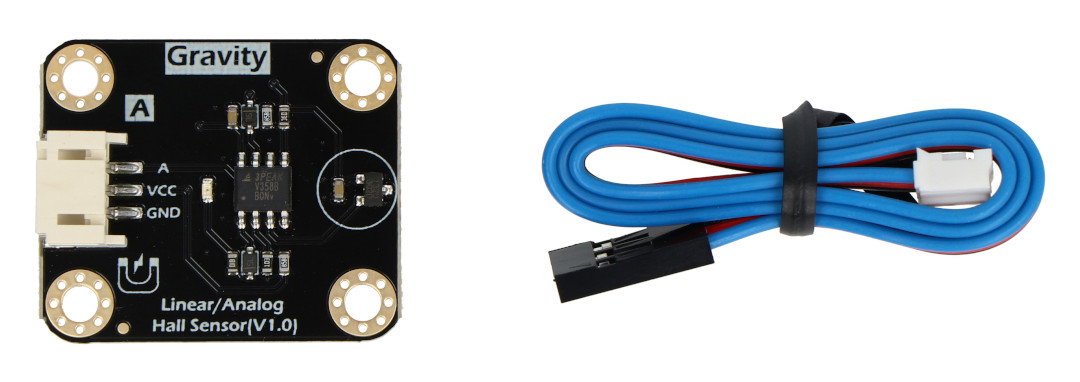

Packungsinhalt
- 1 x DFRobot Schwerkraft linear / analog Magnetfeld Hallsensor DFR1132
- 1 x Anschlusskabel (30 cm)

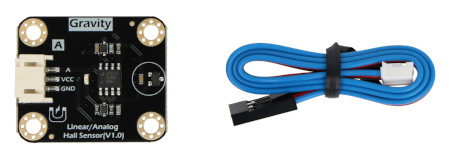

Inhalt des Kits.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 3,3 V. |
| Stromspannung Nieder | 5,0 V |
| Breite | 5,7 cm |
| Höhe | 6,2 cm |
| Tiefe | 2,7 cm |
| Gewicht | 0,012 kg |
