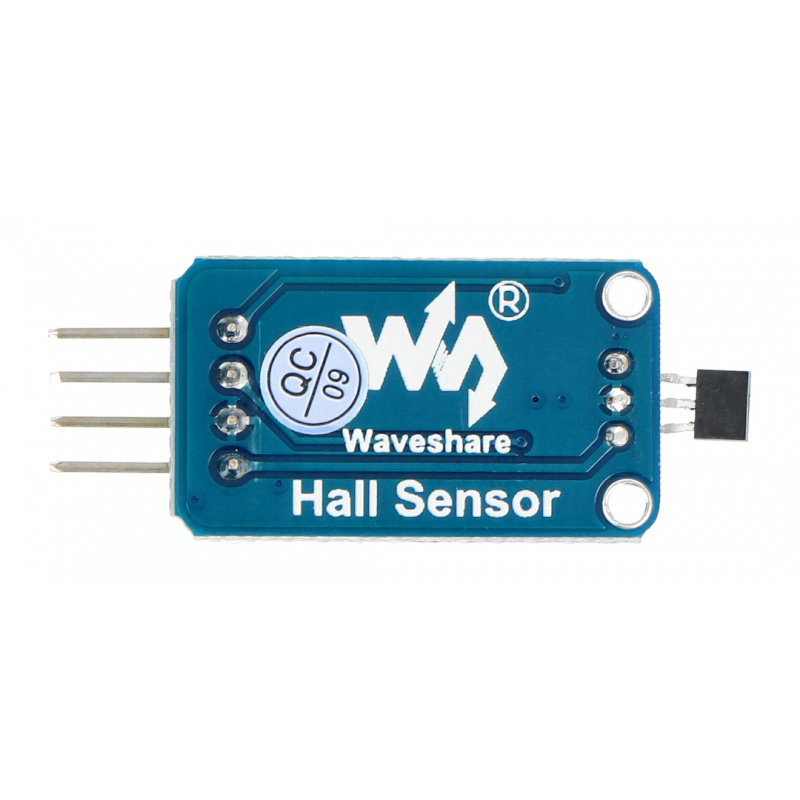

Hallsensor AH49E - Modul Waveshare 9522

Index: WSR-04494 EAN: 5904422366230

Modul mit Hallsensor ausgestattet mit analogen und digitalen Ausgängen. Es arbeitet mit einer Spannung von 2,3 V bis 5,3 V. Der Hall-Effekt-Sensor (Hall-Effekt-Sensor) ermöglicht die Erkennung des Magnetfelds.

Hallsensor AH49E - Modul Waveshare 9522
2,90 €
2,44 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Arduino

Produktbeschreibung: AH49E Hallsensor - Waveshare-Modul

Modul mit Hallsensor ausgestattet mit analogen und digitalen Ausgängen. Es arbeitet mit einer Spannung von 2,3 V bis 5,3 V. Es ermöglicht die Erkennung eines Magnetfelds. Die Spannung am Ausgang des Sensors ist proportional zum Wert der Magnetfeldinduktion.

Hallsensor / Arduino - Das Produkt ist mit Arduino kompatibel

Der Hersteller hat eine Bedienungsanleitung mit einem Beispielprogramm für Arduino und STM32 vorbereitet.

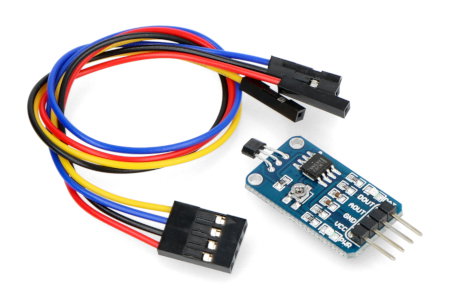

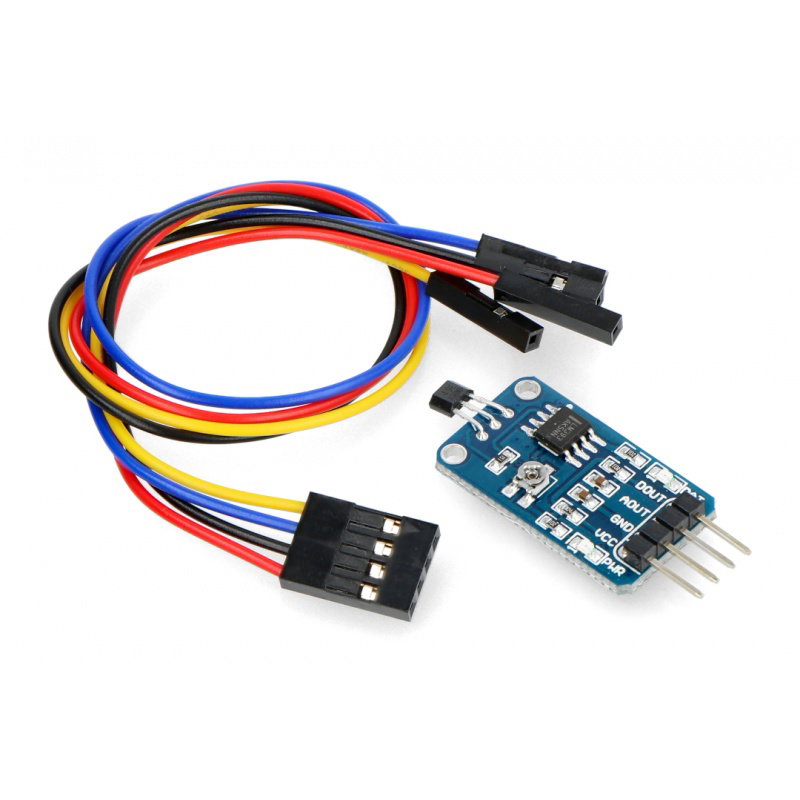

      Czujnik Halla wraz z dołączonym przewodem

      Das im Set enthaltene Kabel ermöglicht dem Benutzer einen einfachen Anschluss des Geräts.

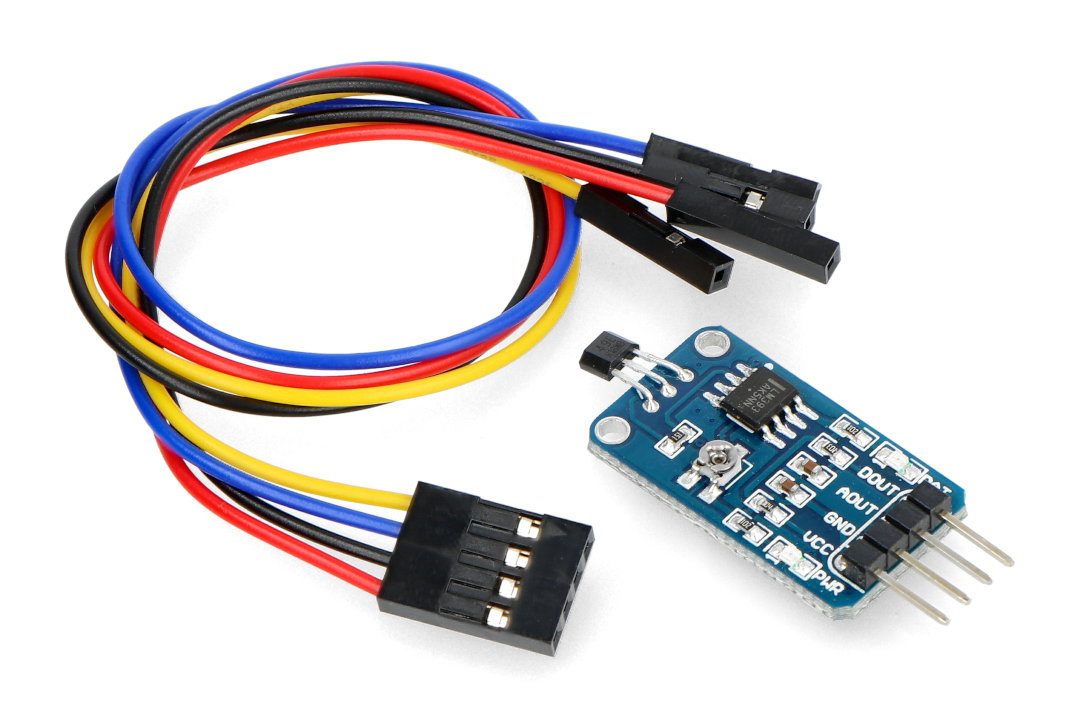

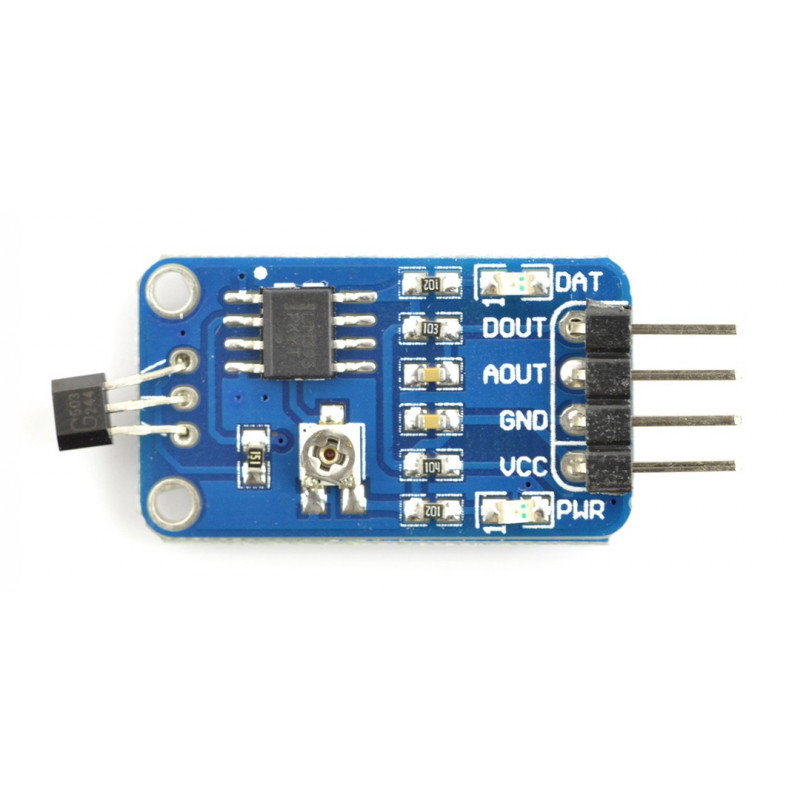

      Sensorstifte

      Die Geräte haben einen 4-poligen Stecker. Das Ausgangssignal kann beispielsweise auf den analogen Eingang des Arduino-Moduls geführt werden.

      Hallsensor

      Stift Beschreibung
      VCC Versorgungsspannung: 2,3 V bis 5,3 V.
      Masse Die Masse des Systems.
      AUS Analoges Ausgangssignal.
      AUS Digitales Ausgangssignal, Empfindlichkeit einstellbar mit eingebautem Potentiometer.

      Spezifikation des Hallsensors

      • Versorgungsspannung: 2,3 V bis 5,3 V
      • Analoges und digitales Ausgangssignal
      • Ausgestattet mit Hallsensor AH49E ( Dokumentation )
      • Empfindlichkeit: 1,6 mV/GS
      • Das Set enthält ein Kabel mit weiblichen Anschlüssen
      • Modulabmessungen: 26 x 16 mm

      Hallsensor AH49E - Modul Waveshare 9522

      Magnetfeldsensormodul 9522 aus der Waveshare-Serie, das nach dem Hall-Effekt arbeitet. Die grundlegenden Funktionselemente des Moduls sind AH49E - ein integrierter Hall-Effekt-Sensor und LM393 - eine analoge Komparator-integrierte Schaltung (ein Operationsverstärker mit offener Rückkopplungsschleife). Das vom Hallsensor AH49E gelieferte Analogsignal ist linear proportional zum Wert der von diesem Sensor gemessenen Magnetfeldstärke. Wenn der Sensor innerhalb seines Betriebsbereichs kein Magnetfeld erkennt, ist der Signalpegel an seinem Ausgang die Hälfte der Spannung von der Stromquelle, die dem VCC-Pin zugeführt wird. Der Erkennungsschwellenwert wird mittels eines auf der Platine des Sensormoduls platzierten Einbaupotentiometers eingestellt.

      Hallsensor - ein vielseitiges und präzises Messgerät

      Hall-Sensoren zeichnen sich durch ein bewährtes, zuverlässiges Design, hohe Messgenauigkeit und eine Vielzahl von Einsatzmöglichkeiten aus. Einer der Technologiebereiche, in denen Hallsensoren weit verbreitet sind, ist die Automobilindustrie. Hallsensoren spielen eine besonders wichtige Rolle bei Verbrennungsmotoren in Kraftfahrzeugen. Die Aufgabe eines solchen Sensors besteht in dieser Anwendung darin, die Position der Kurbelwelle zu erfassen, auf deren Grundlage die Motorsteuerung Informationen über die Drehzahl und Position der Kolben in den Zylindern erhält und verarbeitet. Das Modul Waveshare 9522 wird vor allem Liebhaber von vier Rädern interessieren, die alte Autos mögen und gerne umbauen.

      Prüfen 4
      PAKETBREITE 7 cm
      PAKETHÖHE 0.4 cm
      PAKETTIEFE 8 cm
      PAKETGEWICHT 0.006 kg

      Robert

      03/13/23

      Frage: Ich möchte eine Schaltung bauen, die nur auf einen Pol des Magneten anspricht. Soweit ich weiß, kann der AH49E-Sensor selbst erkennen, mit welchem Pol wir uns dem Magneten nähern (für S ist es ein Bereich von 0,5-1,0 Versorgungsspannung, und für N ist es 0,0-0,5). Ich bin mir jedoch nicht sicher, wie der DOUT-Pin funktioniert. Wenn wir den S-Pol anlegen, erhalten wir 5 Volt und wenn kein Magnet vorhanden ist oder wir den N-Pol anlegen, erhalten wir 0 Volt?
      Antwort: Wenn kein Feld erkannt wird, zeigt der Sensor am DOUT-Pin 5 V an, und wenn es erkannt wird, etwa 0 V (~0,13 V).
      Franciszek

      01/21/21

      Frage: Kann dieser Sensor mit einem Raspberry pi 4 verwendet werden? Ich habe gelesen, dass dieses Modell für den Arduino bestimmt ist.
      Antwort: Das Modul verwendet ein analoges Signal zur Kommunikation, leider verfügt der Raspberry Pi nicht über einen DAC.
