Stromsensor ACHS-7123 -30A bis + 30A - Pololu 4032

Index: PLL-14234 EAN: 5904422366698

Stromsensor, der im Bereich von -30 A bis 30 A arbeitet, basierend auf dem Hall-Effekt. Eingangsspannung von 4,5 V bis 5,5 V. Der Sensor ist für den Einsatz in 5-V-Systemen ausgelegt.

Stromsensor ACHS-7123 -30A bis + 30A - Pololu 4032
8,50 €
7,14 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Pololu
Compatibility: Arduino

Produktbeschreibung: Stromsensor ACHS-7123

Der Hall-Effekt -Sensor ist für den Betrieb in 5-V-Systemen ausgelegt . Die minimale Sensorversorgungsspannung beträgt 4,5 V, die maximale 5,5 V.

Die Hauptmerkmale des Layouts

  • Das System ist für den Stromfluss in beide Richtungen ausgelegt (von -30 A bis 30 A), andere Versionen sind ebenfalls erhältlich.
  • Geringe Verlustleistung
    • geringer Widerstand der Leiterbahn (0,7 mΩ)
    • Leiterplatte aus Kupfer mit einer Dicke von 70 µm
  • Die Strompfade sind vom Stromteil isoliert
    • Das System kann überall installiert werden
  • Betrieb in einem weiten Temperaturbereich von -40 °C bis 110 °C
  • Genauigkeit bei Raumtemperatur: 1,5 %
  • Bandbreite bis 80 kHz (Reduktion mit geeignetem Kondensator)

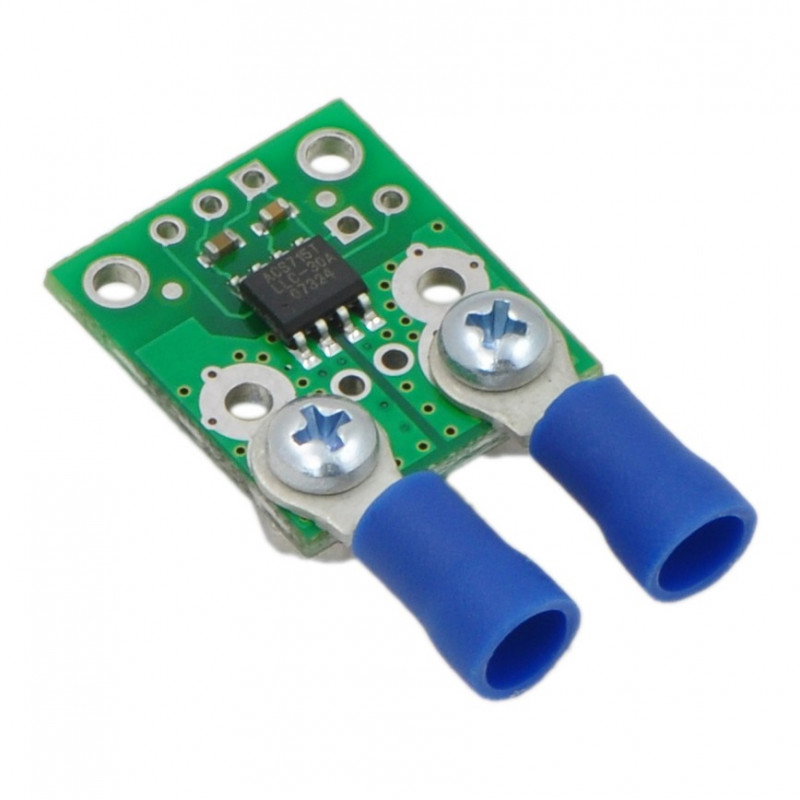

Stromsensor ACHS-7123

Stromsensor ACHS-7123 -30A bis + 30A - Pololu 4032.

Stromsensor ACHS-7123

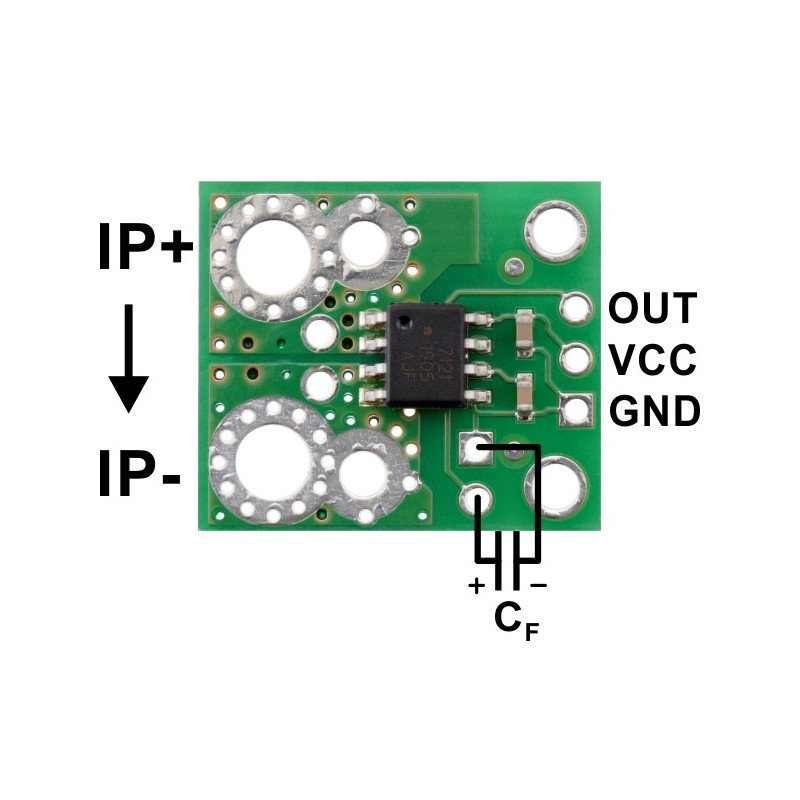

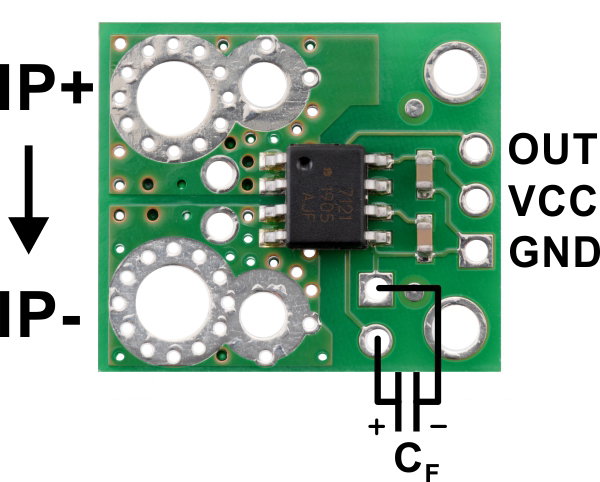

Wie das System angeschlossen ist

Der Sensor benötigt eine Versorgungsspannung von 4,5 V bis 5,5 V, die über die Felder VCC und GND angeschlossen wird. Der Ausgang ist eine analoge Spannung proportional zum gemessenen Strom (66 mV / A, zentriert bei 2,5 V).

  • Eingangsstrom (IP + und IP-)
  • Logikleistung ( VCC und GND )
  • Sensorausgang ( OUT )

Mit Pin FILTER können Sie die Platinenkapazität anpassen, indem Sie einen CF-Kondensator parallel zu einem 1-nF-Kondensator an Masse legen. Ohne zusätzlichen Filterkondensator beträgt die Bandbreite 80 kHz. Weitere Informationen zur Auswirkung des externen Filterkondensators auf den Durchsatz finden Sie im Datenblatt .

Aktuelle Sensorspezifikation

  • Versorgungsspannung: 4,5 V bis 5,5 V
  • Angepasst für den Einsatz in 5V-Systemen
  • Leistungsempfindlichkeit: 0,066 V / A
  • Versorgungsstrom 15 mA

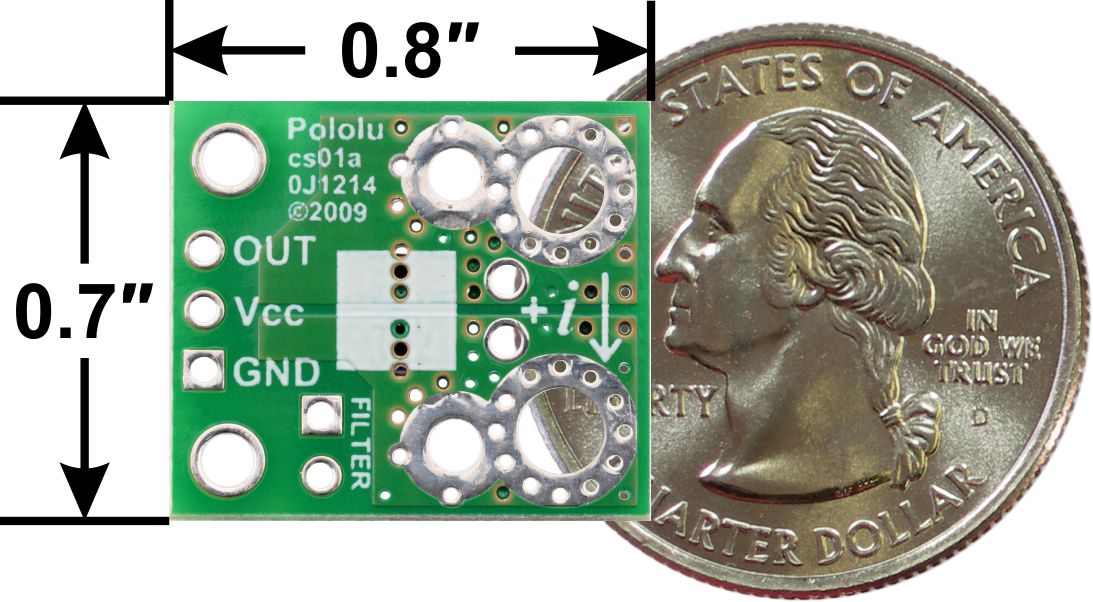

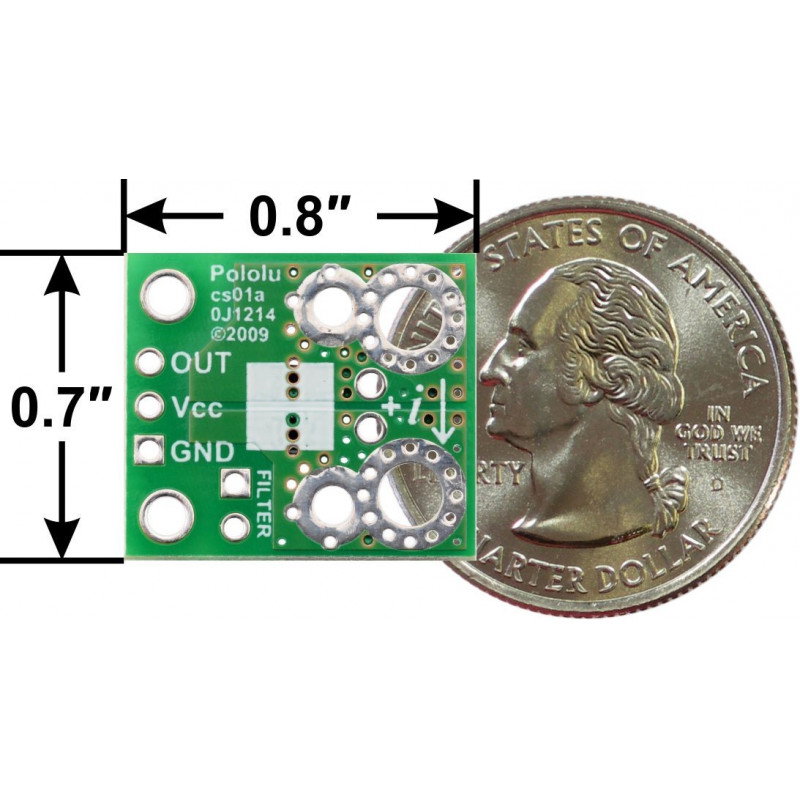

  • Abmessungen: 17,8 x 20,3 mm

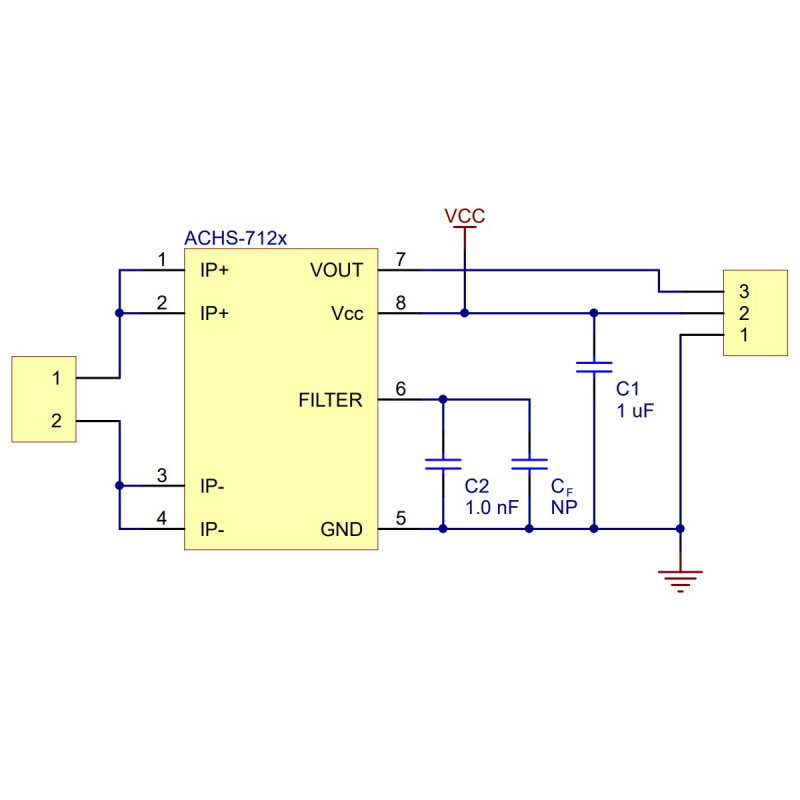

Schemata und Maßdiagramme

Diagramm des Stromsensors ACHS-7123

Maßbild hier verfügbar (PDF).

PAKETBREITE 8.6 cm
PAKETHÖHE 7.6 cm
PAKETTIEFE 0.5 cm
PAKETGEWICHT 0.002 kg
