Produktbeschreibung: 16-Kanal-Relaismodul mit Optoisolierung - Kontakte 10 A / 250 V AC / 30 V DC - Spule 5 V - Modbus RS485 - Waveshare 17658
Das 16-Kanal-Relaismodul mit Modbus RTU-Protokoll ist ein fortschrittliches Gerät, das für industrielle Anwendungen entwickelt wurde. Sein Hauptmerkmal ist die Fähigkeit, 16 verschiedene elektrische Geräte mit Hochleistungsrelais bis zu 10 A zu steuern, wodurch es für die Steuerung großer Geräte wie Motoren, Pumpen, Ventilatoren oder Beleuchtung geeignet ist. Das Modul verwendet das Modbus-RTU-Protokoll und die RS485-Schnittstelle, was eine einfache Integration in eine Vielzahl von industriellen Automatisierungssystemen ermöglicht, wie z.B. PLC (programmierbare Steuerungen), Industriecomputer, SCADA-Systeme und Plattformen wie Raspberry Pi oder Arduino. Dank der kaskadierten Verbindung von Geräten auf einem einzigen RS485-Bus ist es möglich, eine größere Anzahl von Geräten zu steuern, ohne dass mehrere separate Kommunikationsleitungen erforderlich sind. Die eingebaute magnetische und optoelektronische Isolierung schützt das Modul wirksam vor Störungen und gewährleistet eine hohe Betriebssicherheit, so dass es sich ideal für anspruchsvolle industrielle Umgebungen eignet. Darüber hinaus ist das Modul mit einem Überspannungsschutz (TVS) und einer rücksetzbaren Sicherung ausgestattet, um das Gerät wirksam vor Schäden durch Überspannung oder Überstrom zu schützen.

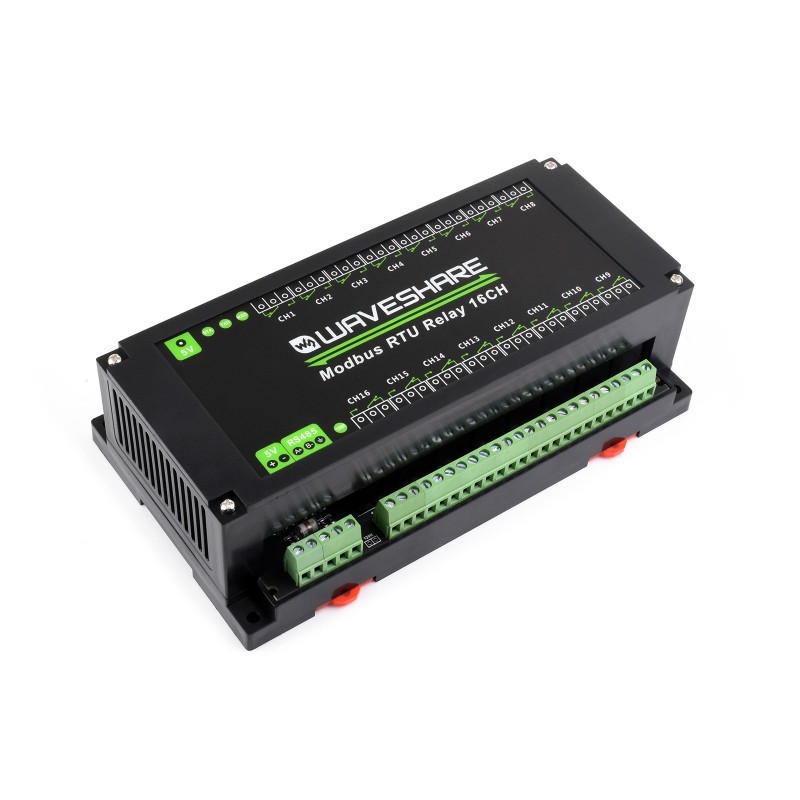

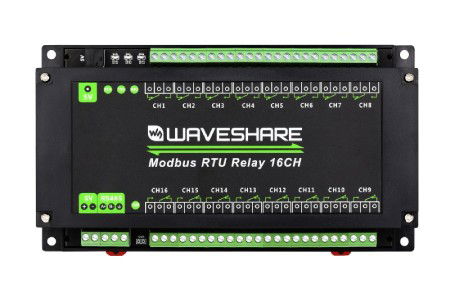

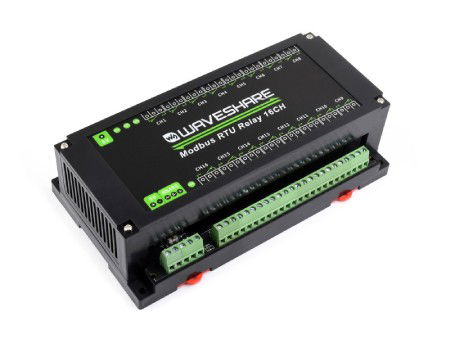

Relaismodul 16 Kanäle mit Optoisolierung - Kontakte 10 A / 250 V AC / 30 V DC - Spule 5 V - Modbus RS485 - Waveshare 17658.
Relaismodul, das über den RS485-Bus unter Verwendung des Modbus-RTU-Protokolls gesteuert wird.
Hauptmerkmale des Moduls
- 16 Relaiskanäle: ermöglicht die Steuerung mehrerer Hochleistungsgeräte (bis zu 10 A pro Kanal), einschließlich Geräten mit 250 V AC und 30 V DC
- Modbus RTU-Kommunikation: ermöglicht einen stabilen und schnellen Datenaustausch in industriellen Systemen
- RS485-Schnittstelle: ermöglicht den Anschluss mehrerer Geräte an einen einzigen Bus, was ideal für umfangreiche Industrieanlagen ist
- Magnetische und optoelektronische Isolierung: schützt vor Störungen und gewährleistet hohe Betriebssicherheit
- Überspannungs- und Überstromschutz: Eingebauter TVS-Schutz und eine rücksetzbare Sicherung schützen vor Schäden am Gerät
- DIN-Schienen-Montage: einfache Installation in Schaltschränken
- Kaskadierbar: mehrere Module können an einen einzigen RS485-Bus angeschlossen werden, was die Flexibilität der Installation erhöht
Anschluss des Moduls
Das Modul wird mit 5 V DC versorgt. Die Kommunikation mit anderen Geräten erfolgt über die RS485-Schnittstelle. Externe Geräte (z. B. Motoren, Pumpen, Beleuchtung) werden über die Klemmen COM und NO angeschlossen. Das Modul erlaubt die Steuerung von Geräten bis zu 250 V AC oder 30 V DC, und seine Relais erlauben eine Belastung von bis zu 10 A pro Kanal. Der Anschluss mehrerer Module an einen einzigen RS485-Bus ist dank der Funktion der Gerätekaskadierung möglich, mit der mehr Geräte mit einem Minimum an Verdrahtung gesteuert werden können.
Beim Anschluss mehrerer Module in einem System ist auf die korrekte Konfiguration der Geräteadressen (1 bis 255) zu achten und eventuell RS485-Repeater zu verwenden, um eine stabile Kommunikation über größere Entfernungen zu gewährleisten.

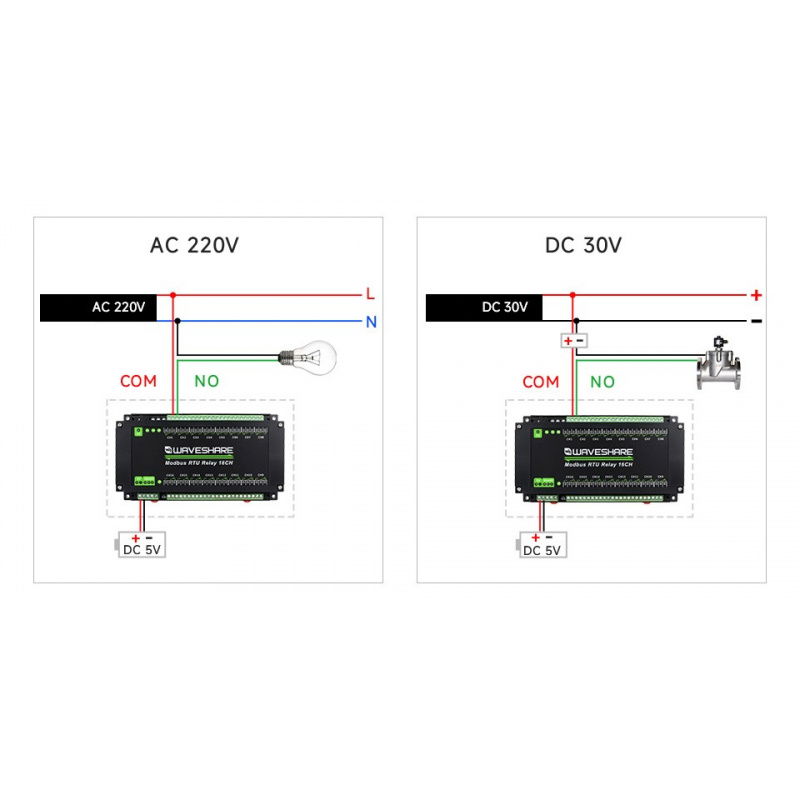

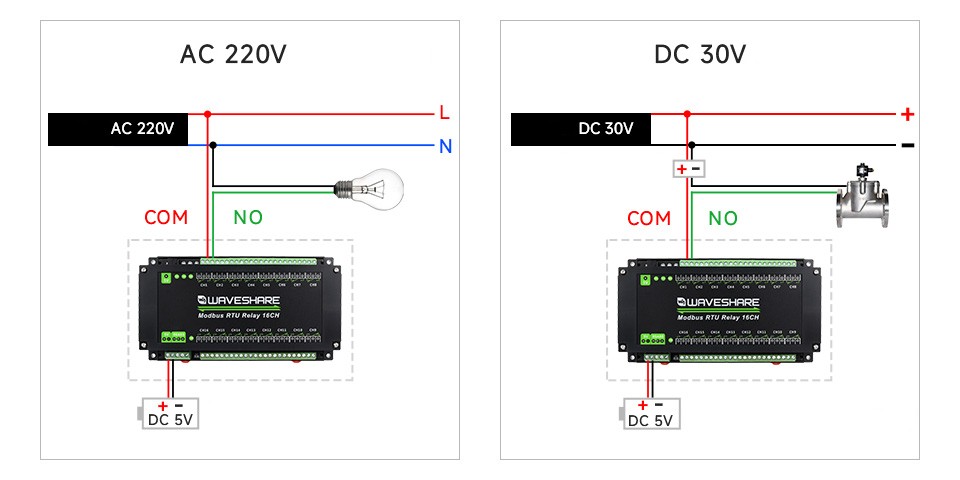

Anschlussplan der Module.

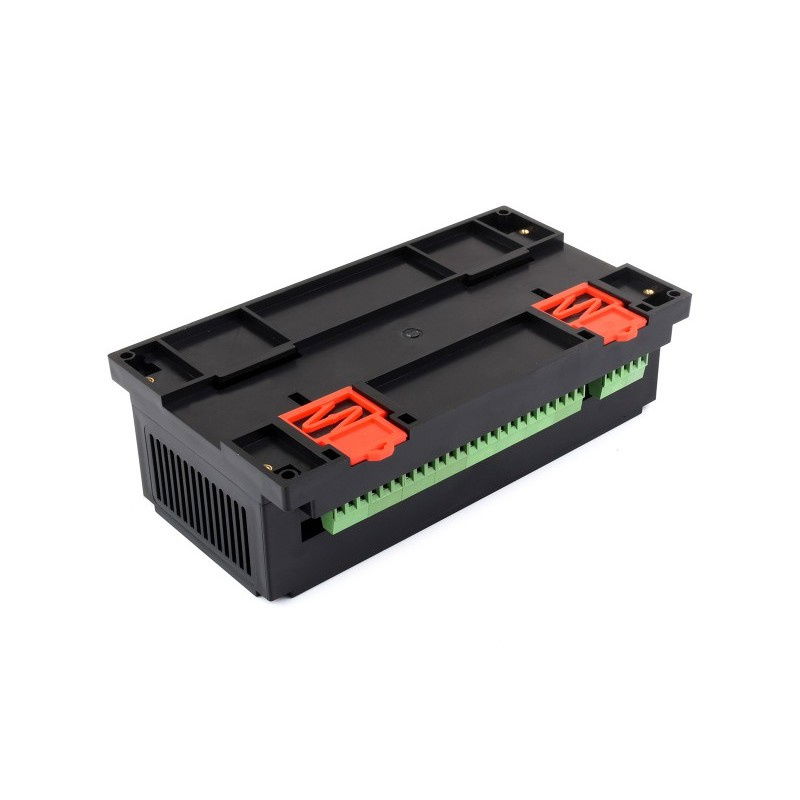

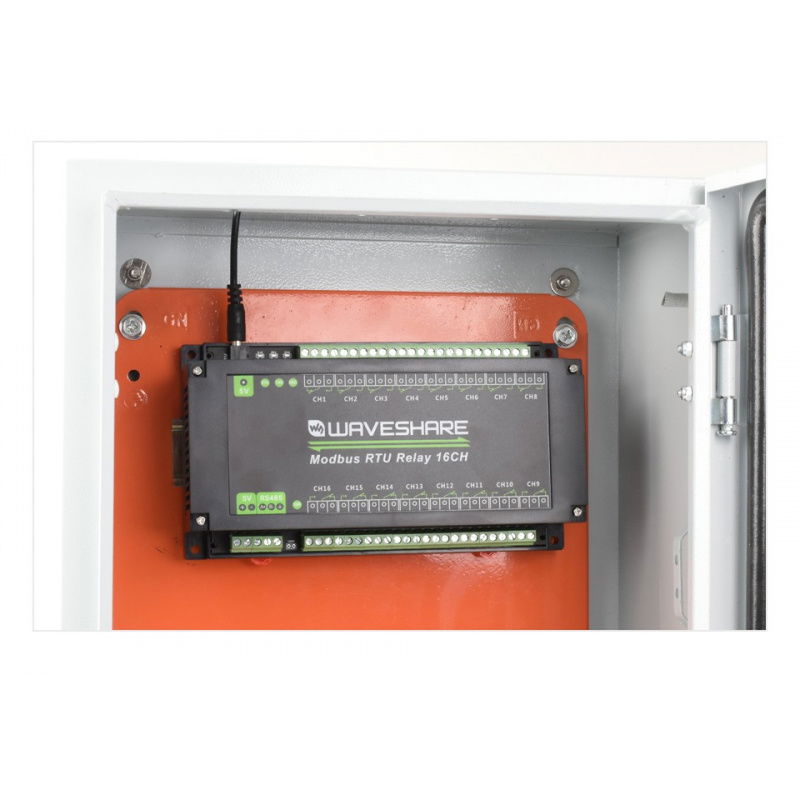

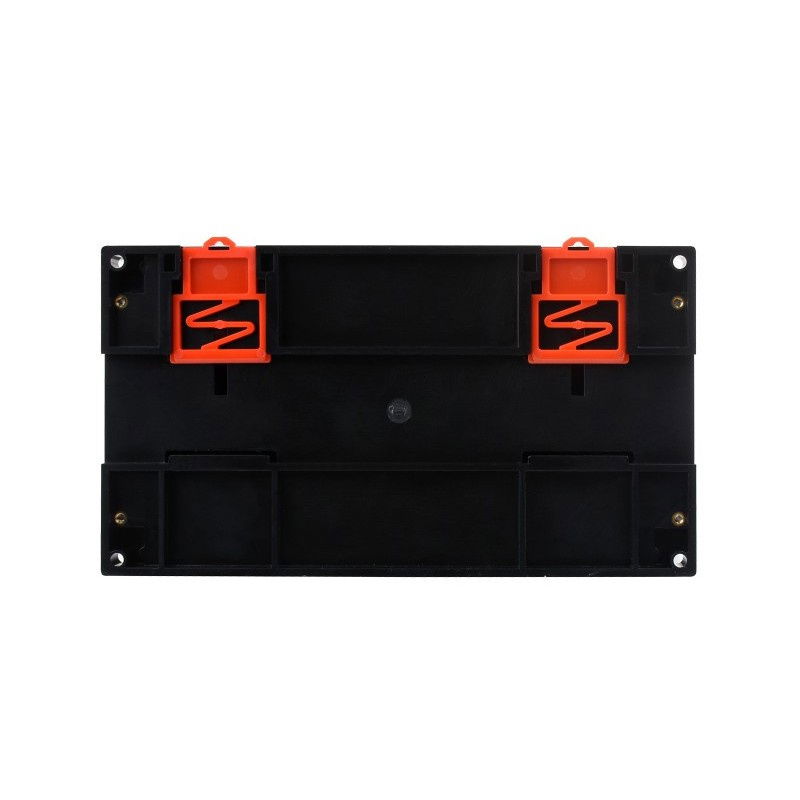

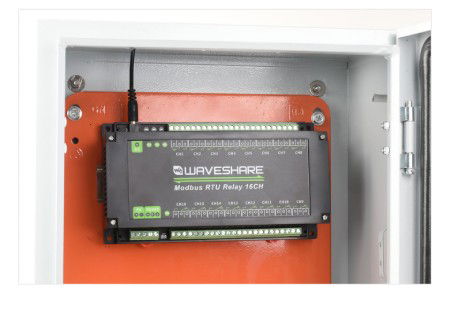

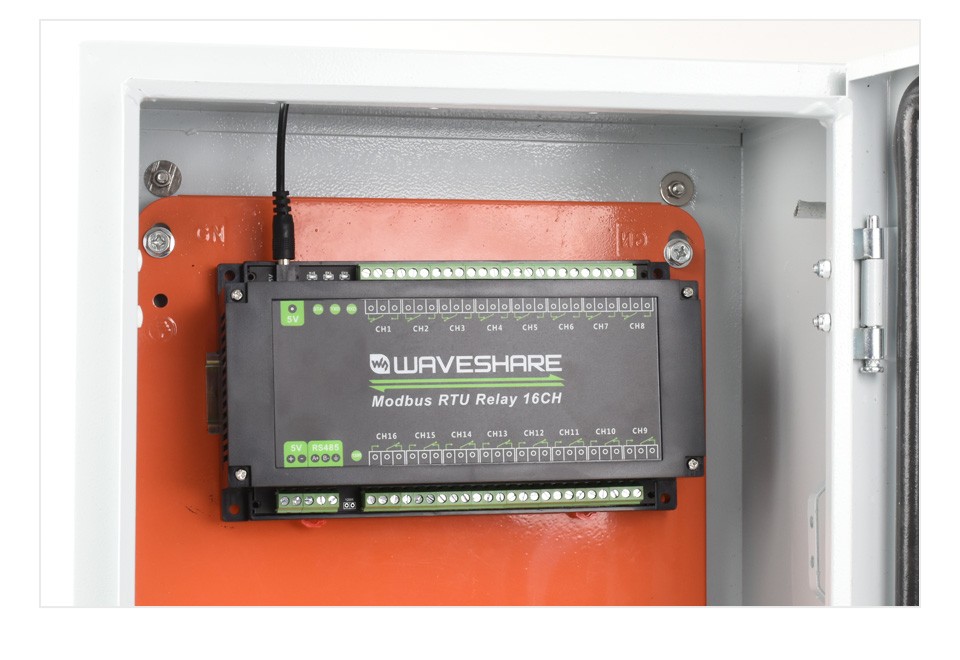

Das Design ist einfach auf einer 35 mm DIN-Schiene zu montieren.
Kommunikation und Steuerung
Das Relaismodul kommuniziert mit dem Modbus RTU-Protokoll über die RS485-Schnittstelle. Es unterstützt verschiedene Baudraten, darunter 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 Baud, und die Möglichkeit, 1 bis 255 Geräte auf einem einzigen RS485-Bus zu adressieren. Zur Steuerung des Moduls können Modbus-RTU-Befehle verwendet werden; Beispiele für Befehle sind
- 01 05 00 00 FF 00 8C 3A - Einschalten von Relais 1
- 01 05 00 00 00 CD CA - Relais 1 ausschalten
- 01 01 00 00 00 10 3D C6 - Lesen des Status aller Relais
- 01 05 00 00 55 00 F2 9A - Umschalten des Status von Relais 1
Der Betrieb des Moduls ist mit gängigen Tools wie Modbus Poll, Arduino IDE, sowie speziellen Bibliotheken für Raspberry Pi, STM32 und andere Plattformen möglich. Das Modul unterstützt außerdem alle Register- und Relaisfunktionen im Modbus-RTU-Protokoll, was eine erweiterte Konfiguration und Steuerung ermöglicht.
Technische Daten des Moduls
- Versorgungsspannung der Spule: 5 V DC
- Kommunikationsschnittstelle: RS485
- Übertragungsgeschwindigkeit: 4800, 9600, 19200, 3840, 57600, 128000, 256000
- Standardkommunikationsformat: 9600, N, 8, 1
- Anzahl der Relais: 16
- Steckverbinder: 1NO 1NC
- Kommunikationsprotokoll: Standard Modbus RTU Protokoll
- RS485-Adresse: 1 bis 255
- Maximale Relaislast: 10 A 250 V AC / 30 V DC
- Schutz: Isolierung der Stromversorgung, optische Isolierung, magnetische Isolierung, rücksetzbare Sicherung und TVS, Überspannungsschutz, Schutzdioden
- LED-Anzeige:
- STA: MCU-Anzeige, blinkt, wenn die MCU normal arbeitet
- TXD: TX-Anzeige, blinkt, wenn Daten übertragen werden
- RXD: RX-Anzeige, blinkt beim Empfang von Daten
- Gehäusematerial: ABS
- Montage: auf DIN 35 mm Schiene
- Abmessungen: 200 x 110,9 x 59,1 mm

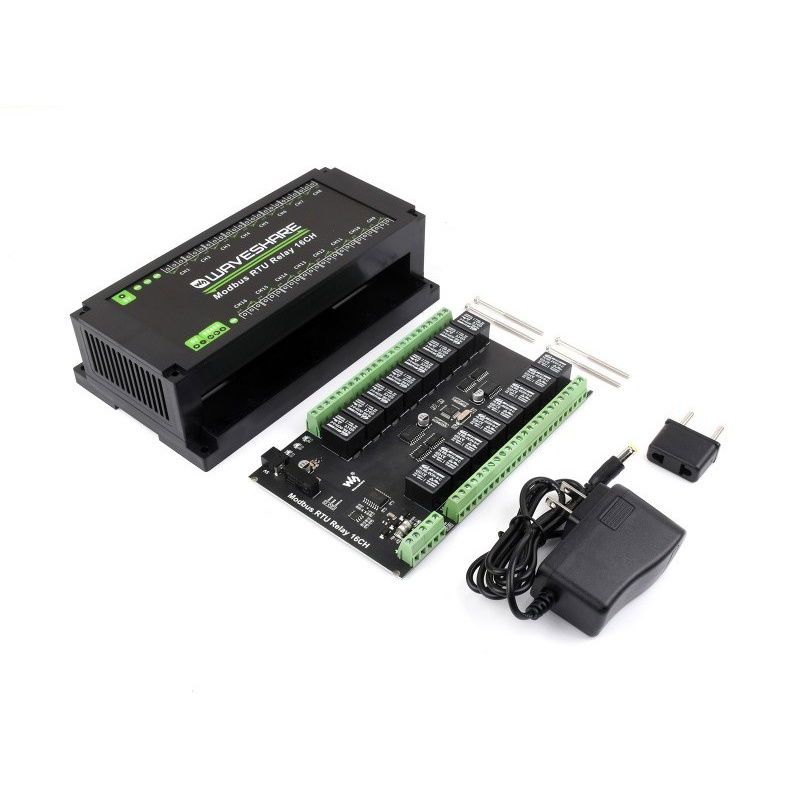

Inhalt des Sets
- 1x Relaismodul 16 Kanal mit Modbus RTU Protokoll
- 1x Spannungsversorgung 5 V / 2 A

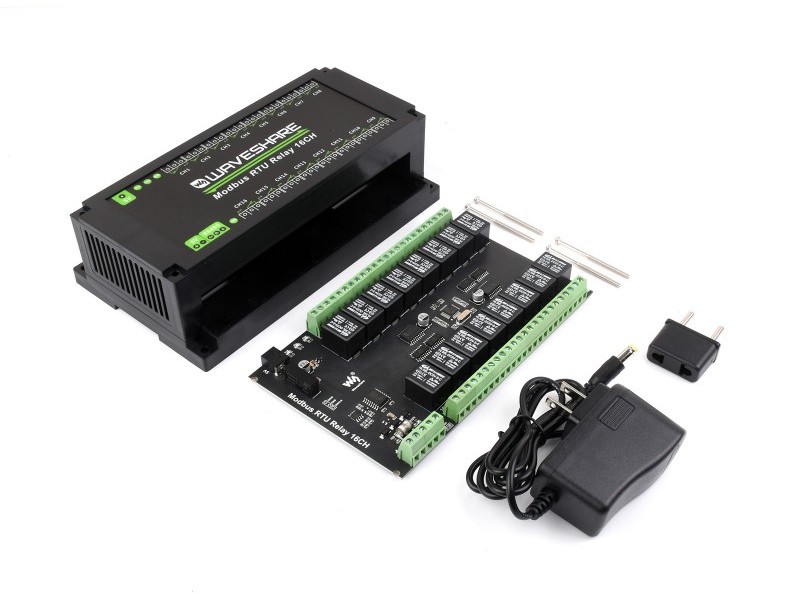

Im Bausatz enthaltene Komponenten.
