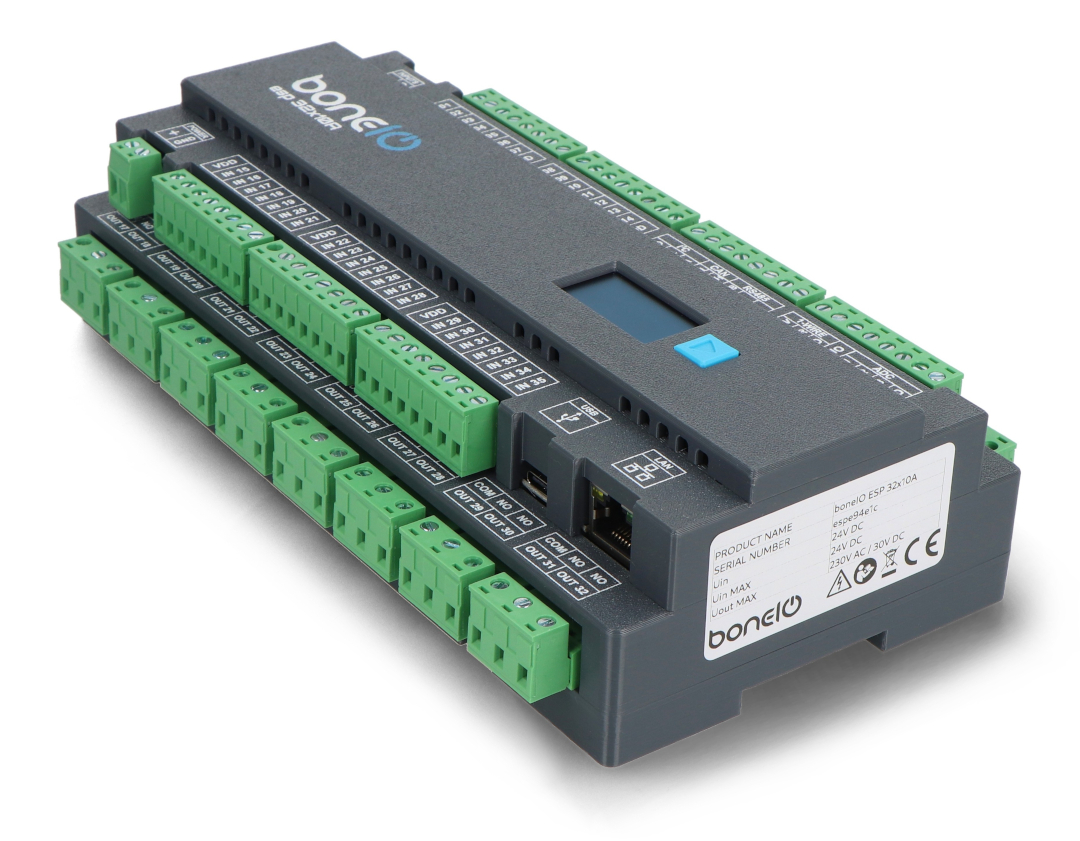

Produktbeschreibung: boneIO ESP 32x10A - intelligenter Controller
Der boneIO ESP 32x10A wurde für anspruchsvolle Gebäudeautomationssysteme und umfassende Smart-Home- Systeme entwickelt. Er bietet 32 Relaisausgänge mit einer Belastbarkeit von bis zu 10 A und 35 digitale Eingänge und ermöglicht so die zentrale Steuerung von Beleuchtung, Toren, Pumpen, Alarmanlagen und vielen weiteren Systemkomponenten. Dank der nativen Integration mit Home Assistant und ESPHome können Anwender komplexe Automatisierungsszenarien, Zeitpläne und Geräteabhängigkeiten individuell anpassen. Herzstück des Controllers ist ein leistungsstarker ESP32-Mikrocontroller, der einen stabilen Betrieb und vielfältige Integrationsmöglichkeiten gewährleistet. Integrierte RS485-, CAN-, 1-Wire- und I2C -Schnittstellen ermöglichen die Kommunikation mit zusätzlichen Modulen, Energiezählern, Lüftungsanlagen, Wärmerückgewinnungssystemen und Messgeräten. Das gesamte System arbeitet lokal, ohne Cloud-Dienste, und bietet so ein hohes Maß an Sicherheit und zuverlässiger Kontrolle über die Anlage.
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die Sie Schritt für Schritt durch die Konfiguration in Home Assistant führt.

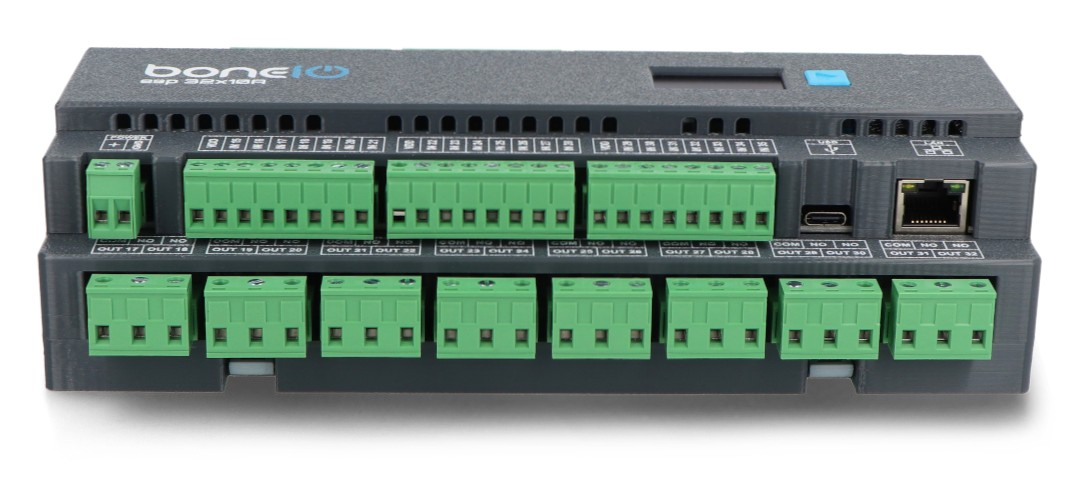

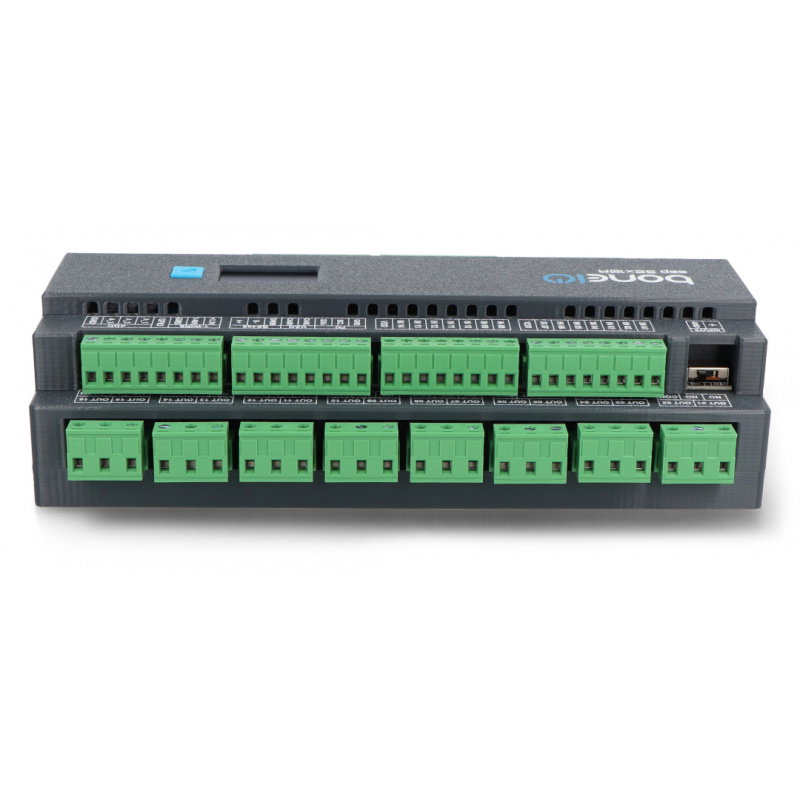

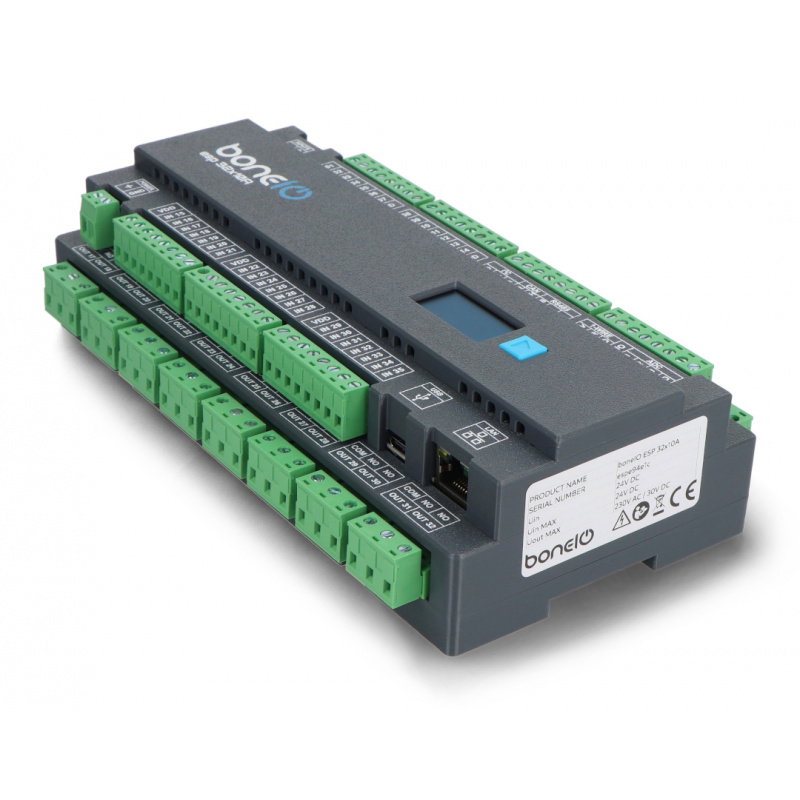

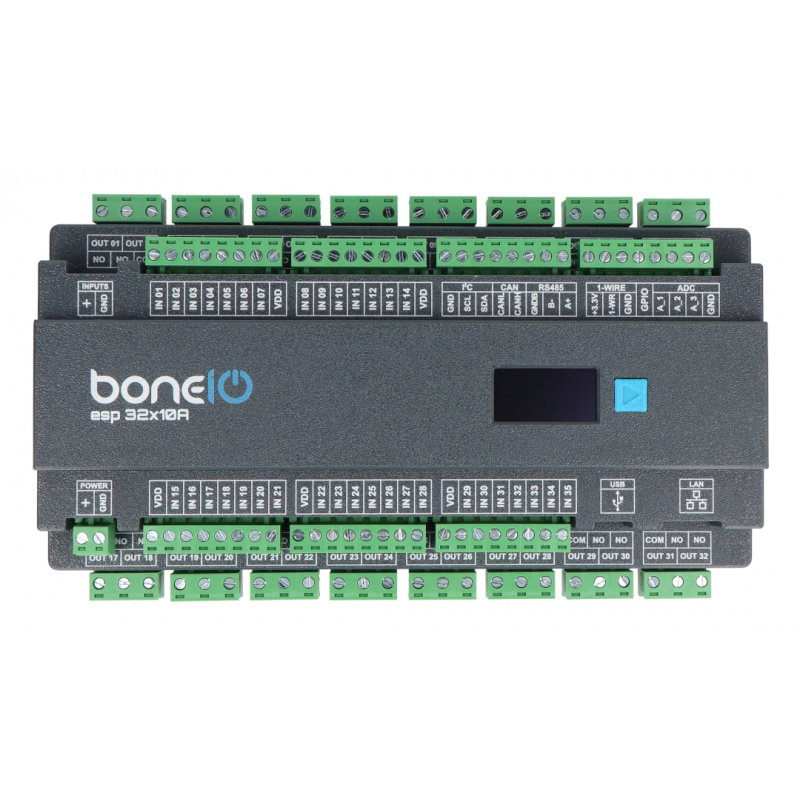

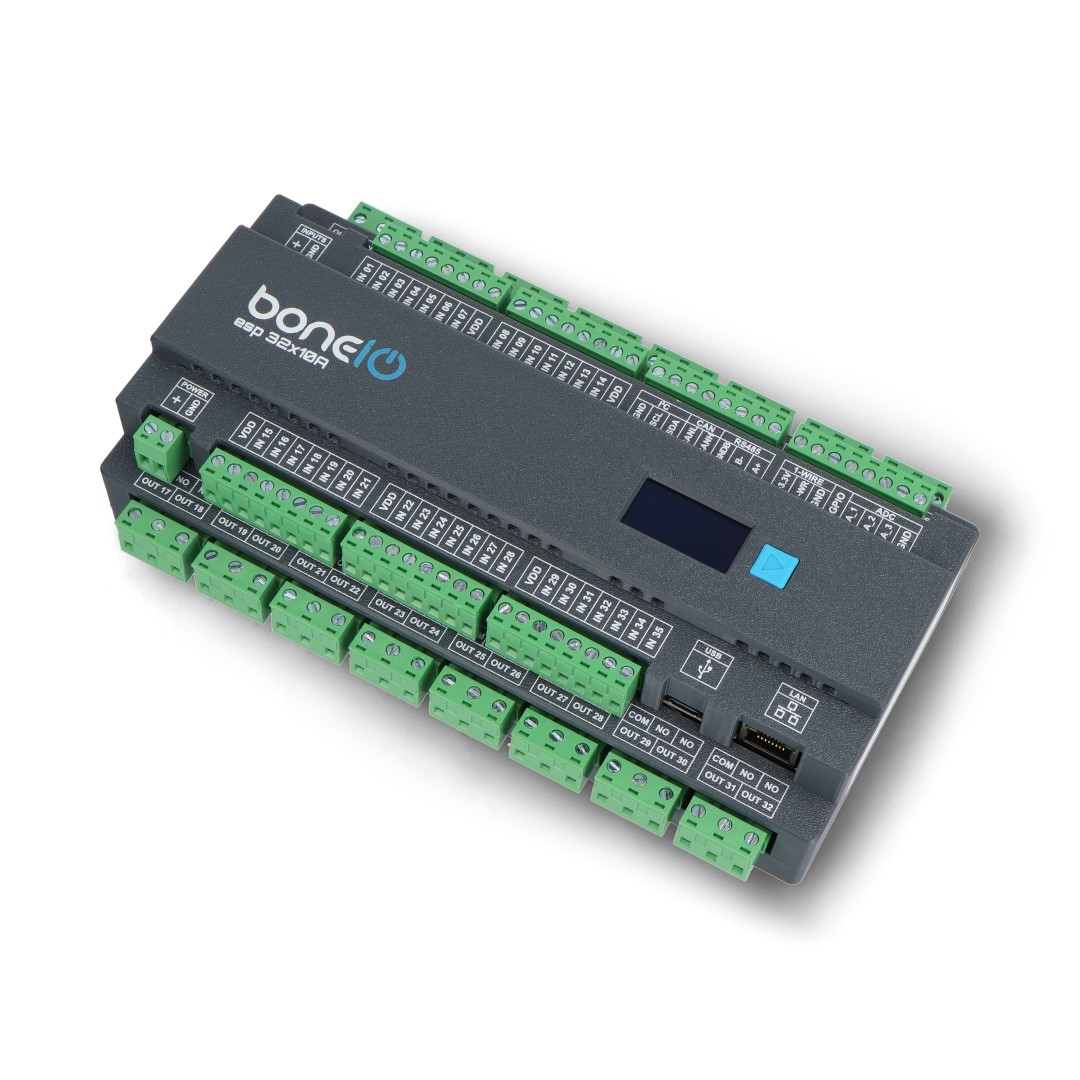

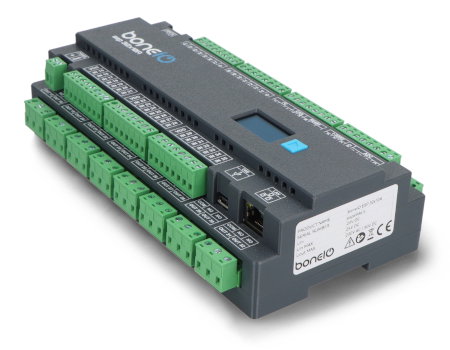

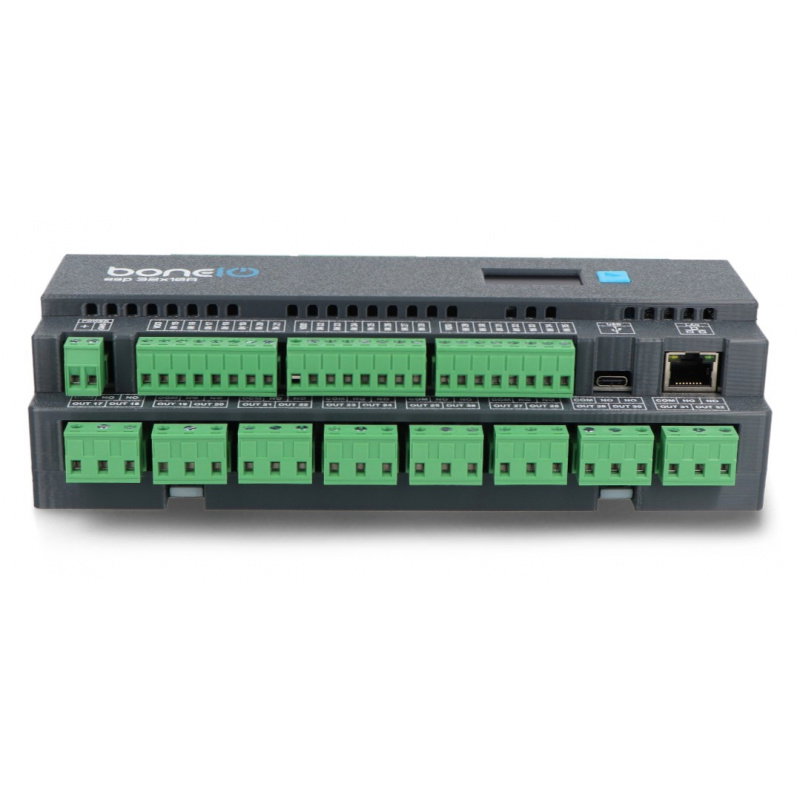

boneIO ESP 32x10A - intelligenter Controller.
35 unabhängige digitale Eingänge ermöglichen den Anschluss von Schaltern, Bewegungssensoren, Fensterkontakten und anderen Geräten, die ein Signal bis zu 24 V liefern.
Hauptmerkmale des Controllers
- 32 10-A-Relaisausgänge: ermöglichen die Steuerung von Beleuchtung, Toren, Pumpen und anderen elektrischen Geräten
- 35 digitale Eingänge: Unterstützung für Tasten, Bewegungssensoren, Reed-Kontakte und andere Geräte mit einer Spannung bis zu 24 V
- Integration mit Home Assistant und ESPHome: Ermöglicht die Erstellung erweiterter Automatisierungen und die lokale Installationsverwaltung.
- RS485-, CAN-, 1-Wire- und I2C-Kommunikationsschnittstellen: einfache Systemerweiterung mit zusätzlichen Geräten und Sensoren
- 3 analoge ADC-Eingänge: ermöglichen den Anschluss von Sensoren, die in den Bereichen von 0 bis 5 V, 0 bis 10 V und 0 bis 25 V arbeiten.
- Eingebautes OLED-Display: Anzeige der wichtigsten Informationen zum Gerätebetrieb und zu den Systemparametern
- Energieverbrauchsmessung: Überwachung des Stromverbrauchs des Controllers ohne Verwendung zusätzlicher Module

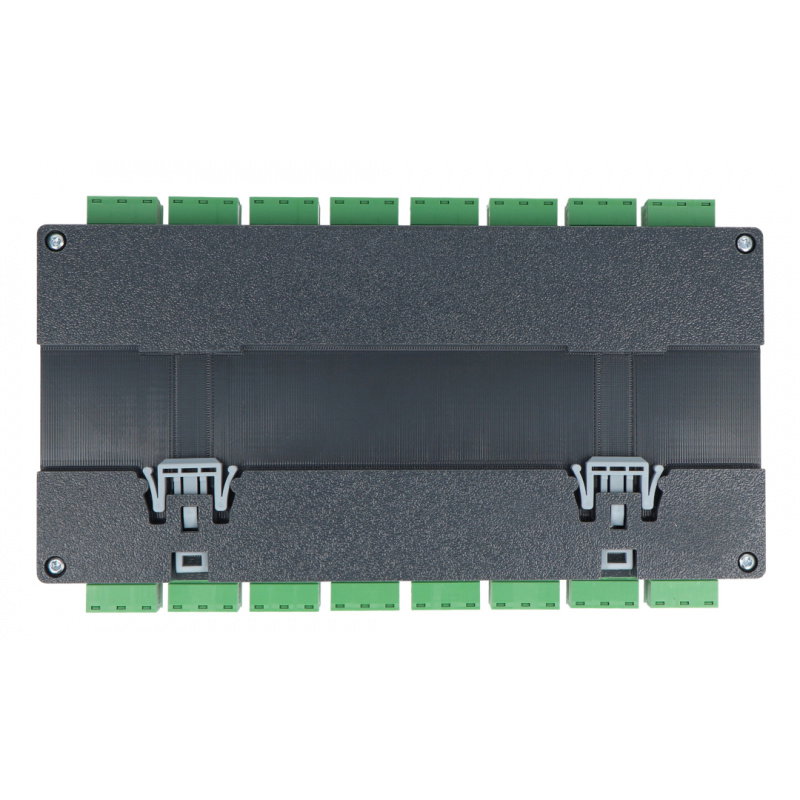

- DIN-Schienenmontage: Gewährleistet eine bequeme Installation in elektrischen Verteilerkästen
- Lokal arbeiten ohne Cloud: Hohe Datensicherheit und Unabhängigkeit von externen Diensten
- Offene Systemarchitektur: ermöglicht die Anpassung der Funktionalität an die individuellen Anforderungen von Gebäudeautomatisierungsanlagen.
Umfangreiche Integrationsmöglichkeiten
Der boneIO ESP 32x10A verfügt über eine Vielzahl von Kommunikationsschnittstellen, die die Integration mit zahlreichen Geräten moderner Gebäudeautomation ermöglichen. Die Unterstützung von RS485, CAN, 1-Wire und I2C ermöglicht die Kommunikation mit Energiezählern, Lüftungs- und Wärmerückgewinnungssystemen, Klimaanlagen, Photovoltaik-Wechselrichtern, Messmodulen und verschiedenen Umweltsensoren. Dank seiner zahlreichen Ein- und Ausgänge kann der Controller als zentrale Steuerungseinheit eines Smart Homes dienen. Er ermöglicht die Vernetzung verschiedener Gebäudesysteme, die Automatisierung von Alltagsprozessen und die Überwachung von Gerätebetriebsparametern über eine einzige Schnittstelle. Dies reduziert die Anzahl zusätzlicher Controller und vereinfacht die gesamte Installationsarchitektur. Die Integration mit Home Assistant und ESPHome eröffnet den Zugriff auf ein breites Ökosystem von Geräten und vorgefertigten Integrationen . Anwender können umfangreiche Szenarien erstellen, die Lichtsteuerung, Heizung, Lüftung, Sicherheitssysteme und Energiemanagement umfassen. Die Integration mit Home Assistant über Ethernet oder USB-C ermöglicht die lokale Kommunikation ohne Cloud-Anbindung und gewährleistet so eine schnelle Automatisierung, höhere Zuverlässigkeit und die volle Kontrolle über Daten und Gebäudeinfrastruktur.
boneIO ESP 32x10A ermöglicht die Schaffung von Abhängigkeiten zwischen verschiedenen Gebäudesystemen, die Automatisierung von Alltagsprozessen und die Überwachung von Gerätebetriebsparametern über eine einzige Schnittstelle.
Das kompakte Gehäuse mit einer Breite von 12 DIN-Modulen ermöglicht eine bequeme Installation in Standard-Elektroverteilern.
Integrationsfreiheit und professionelle Installation
Der intelligente Controller boneIO ESP 32x10A basiert auf der Open-Source-Software ESPHome und bietet somit volle Konfigurationsfreiheit sowie die Möglichkeit, die Funktionalität an individuelle Installationsanforderungen anzupassen. Dank der Open-Source-Plattform lässt er sich mit einer Vielzahl von Geräten und Diensten integrieren – ohne Abhängigkeit von geschlossenen Ökosystemen oder kostenpflichtigen Abonnements. Eine aktive Community bietet Nutzern Zugriff auf zahlreiche Anleitungen, vorkonfigurierte Systeme und regelmäßig aktualisierte Funktionen. Das kompakte 12-DIN- Gehäuse ermöglicht die einfache Installation in Standard-Elektroverteilern. Trotz der vielen Ein- und Ausgänge benötigt der Controller relativ wenig Platz und erleichtert so die Planung neuer Installationen und die Modernisierung bestehender Gebäudeautomationssysteme. Das durchdachte Design sorgt für eine ordentliche Verkabelung und einfachen Zugriff auf die Anschlüsse bei Konfiguration und Wartung. Die DIN-Schienenmontage ermöglicht die nahtlose Integration des boneIO ESP 32x10A in andere Schaltschrankkomponenten . Dadurch eignet sich das Gerät sowohl für Smart-Home-Systeme als auch für herkömmliche Systeme. sowie in komplexeren Gebäudeautomatisierungsanlagen, die eine zentrale Steuerung vieler Stromkreise und Geräte erfordern.
Technische Spezifikationen des boneIO ESP 32x10A
| Parameter | Wert |
|---|---|
| Gerätetyp | intelligenter Gebäudeautomationscontroller |
| Mikrocontroller | ESP32 |
| Anzahl der Ausgänge | 32 |
| Anzahl der digitalen Eingänge | 35 |
| Versorgungsspannung | 24 V Gleichstrom |
| Energieverbrauch | von 5 W bis 18 W |
| Digitale Eingangsspannung | 24 V Gleichstrom |
| Ausgabetyp | Relais |
| Maximale Ausgangsspannung | 230 V Wechselstrom / 30 V Gleichstrom |
| Maximaler Ausgangsstrom | 10 A |
| Analogeingänge | 3 |
| ADC-Bereich 1 | von 0 bis 5 V |
| ADC-Bereich 2 | von 0 bis 10 V |
| ADC-Bereich 3 | von 0 bis 25 V |
| Externe Schnittstellen | Modbus RS485, I2C, 1-Wire, CAN |
| Kommunikation | Ethernet 10/100 Mbit/s, USB Typ C |
| Integration | Home Assistant, ESPHome |
| Anzeige | OLED |
| Energiemessung | Ja |
| Installation | DIN-Schiene (12 DIN) |
| Software | ESPHome (Open Source) |
| Abmessungen | 216 mm x 106 mm x 57 mm (ohne Stecker), 216 mm x 123 mm x 57 mm (mit Stecker) |
| Masse | 800 g |
