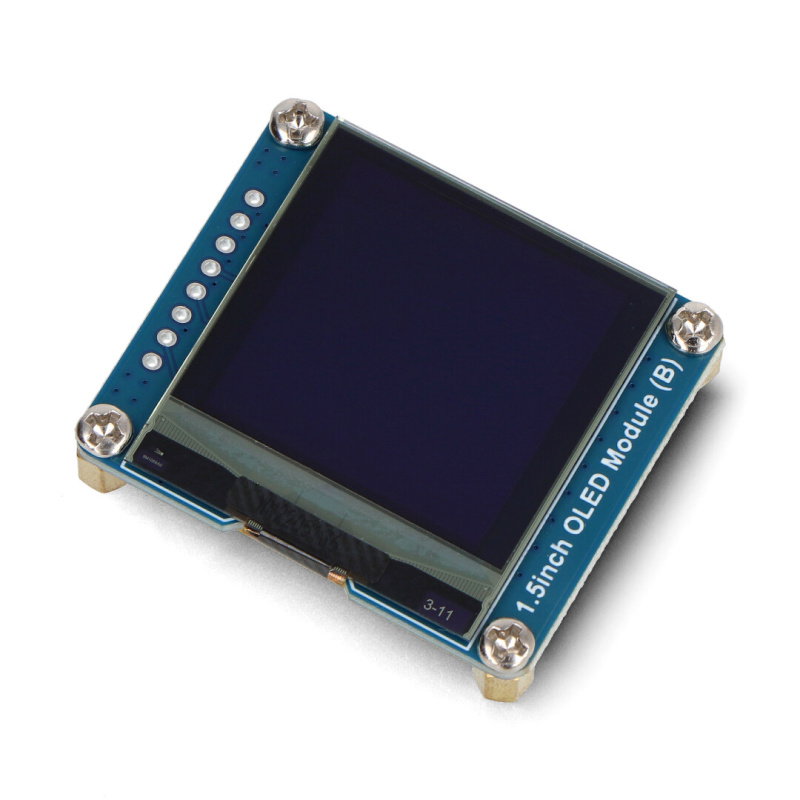

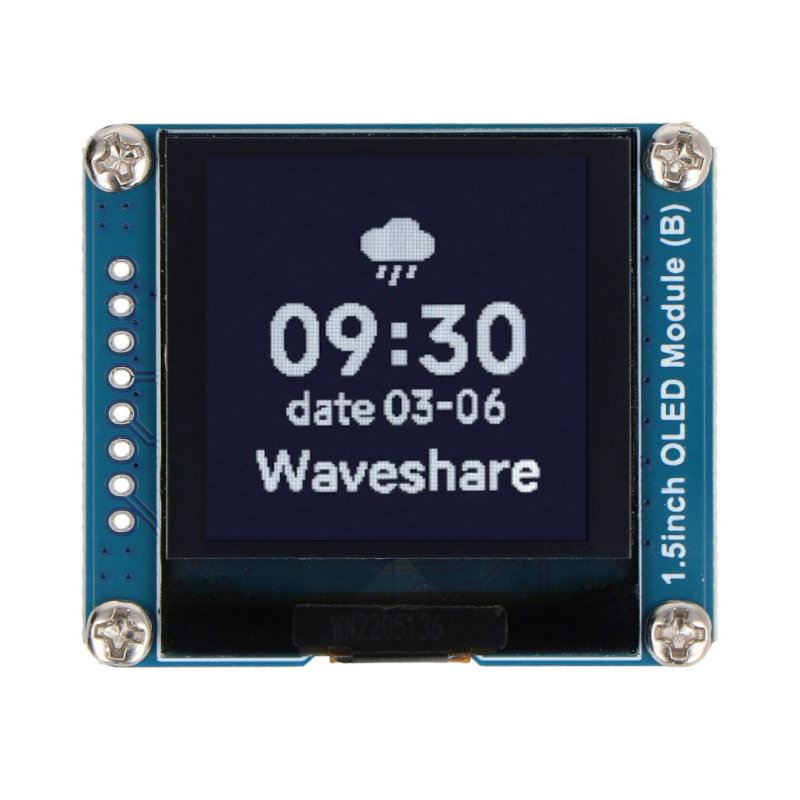

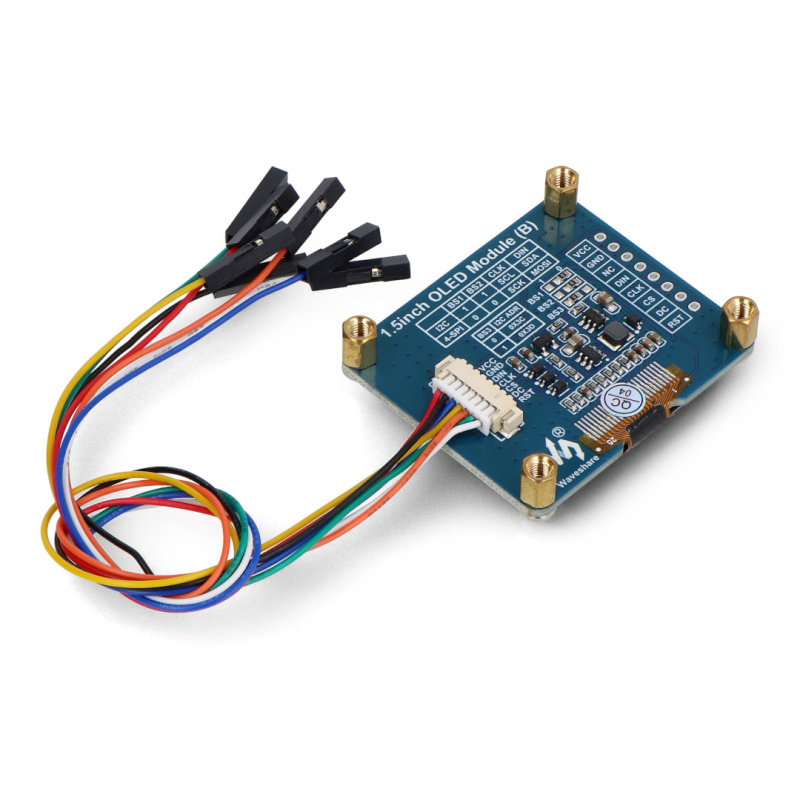

Produktbeschreibung: OLED-Display 1.5'' 128x128 px - SPI/I2C - weiß/schwarz - Waveshare 25093
Das OLED-Display-Modul von Waveshare ist ein Gerät, das mit gängigen Programmierplattformen wie Arduino und Raspberry Pi zusammenarbeitet. Es wurde für die Kommunikation über eine 4-Draht-SPI- und I2C-Schnittstelle entwickelt und bietet eine effiziente Datenübertragung zwischen dem Mikrocontroller und dem Display, was eine schnelle und reibungslose Anzeige von Informationen ermöglicht. Eine der wichtigsten Komponenten dieses Moduls ist der integrierte SH1107-Controller. Dieser Chip sorgt nicht nur für einen reibungslosen Betrieb des Geräts, sondern verbessert auch die Qualität des angezeigten Bildes erheblich. Die Bildschirmdiagonale beträgt 1,5", die Auflösung 128 x 128 px und das gesamte Board zeichnet sich durch ein kompaktes Design aus, das sich perfekt für Projekte eignet, bei denen der Platz begrenzt ist.
OLED-Display 1,5'' 128x128 px - SPI/I2C - weiß/schwarz - Waveshare 25093.
Besondere Merkmale
- Ultraflacher Rahmen und geringe Größe
- Ausgestattet mit Spannungswandler
- 4-Draht SPI- und I2C-Schnittstellen für bessere Kompatibilität und schnelle Datenraten

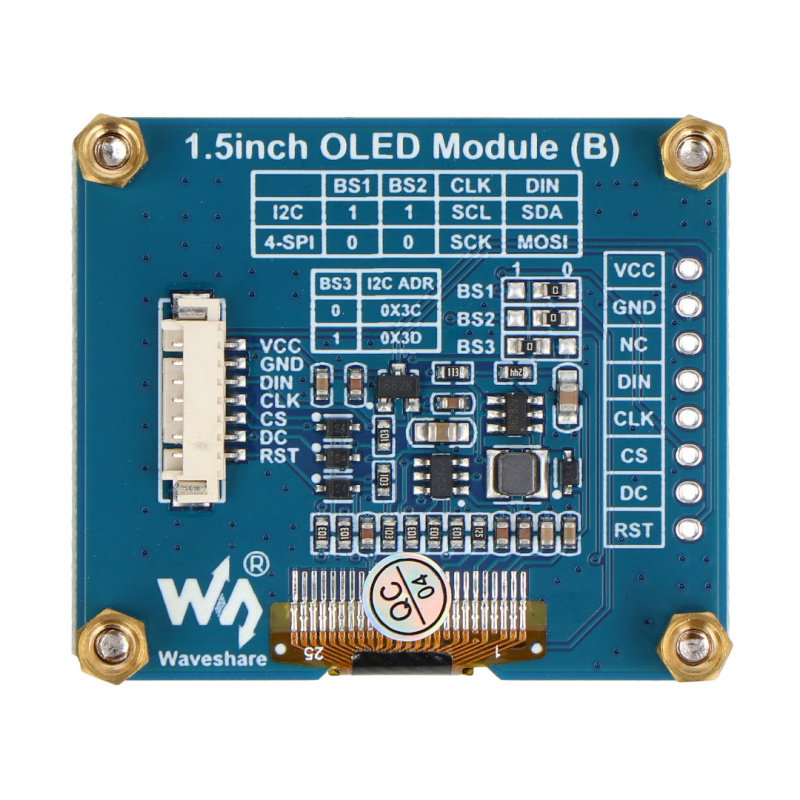

Beschreibung der Pinbelegung
- VCC - Spannungseingang von 3,3 V bis 5 V
- GND - Schaltungsmasse
- NC - nicht angeschlossen
- DIN - Datenleitung
- CLK - Takteingang
- CS - Chip Select - Low-State aktiviert die Chipauswahl
- DC - Daten/Befehle (niedriger Zustand - Befehle, hoher Zustand - Daten)
- RST - Reset-Pin (Low-State aktiviert)
Technische Daten
- Betriebsspannung: 3,3 V bis 5 V
- Steuergerät: SH1107
- Display-Typ: OLED
- Diagonale: 1,5"
- Auflösung: 128 x 128 px
- Pixel-Abmessungen: 0,185 x 0,185 mm
- Kommunikationsschnittstelle: SPI, I2C
- Displayfarbe: schwarz-weiß
- Abmessungen des Displays: 26,85 x 26,85 mm
- Abmessungen der Platine: 38,5 x 44,5 mm
Beispieldiagramm für den Anschluss des Displays an einen Arduino über die SPI-Schnittstelle.
