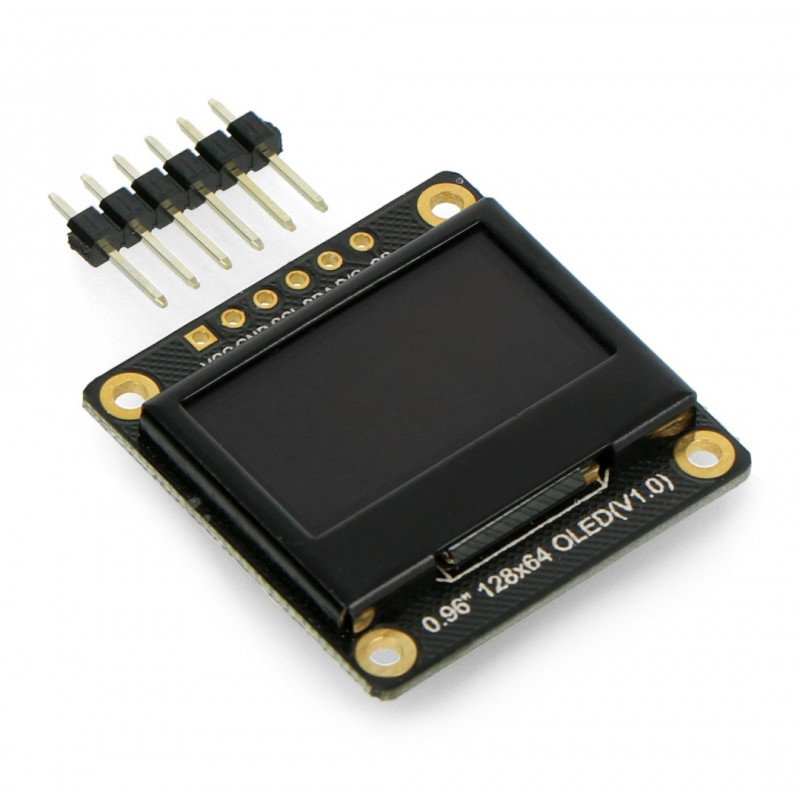

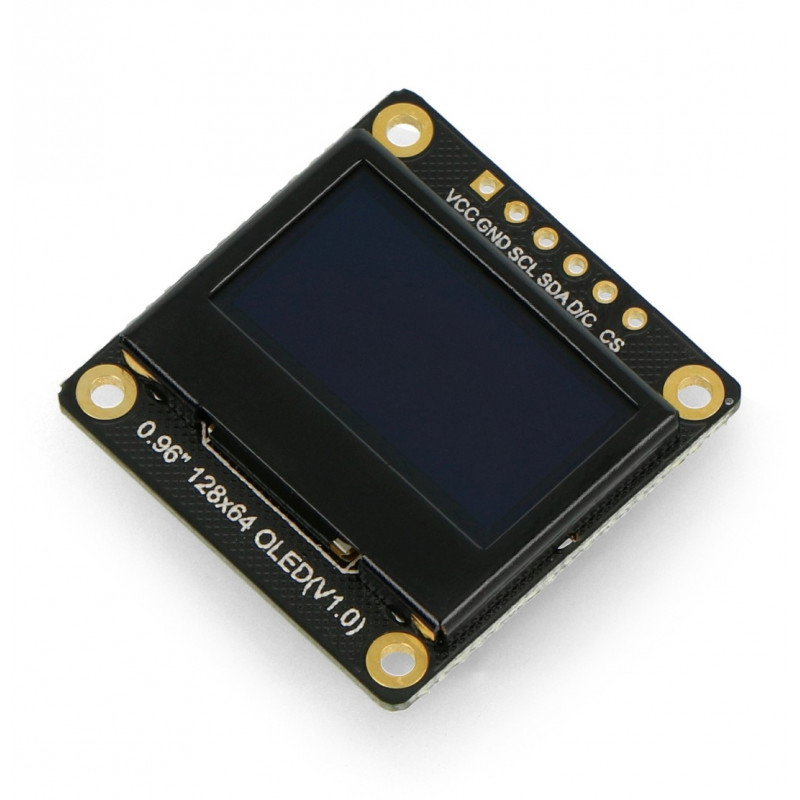

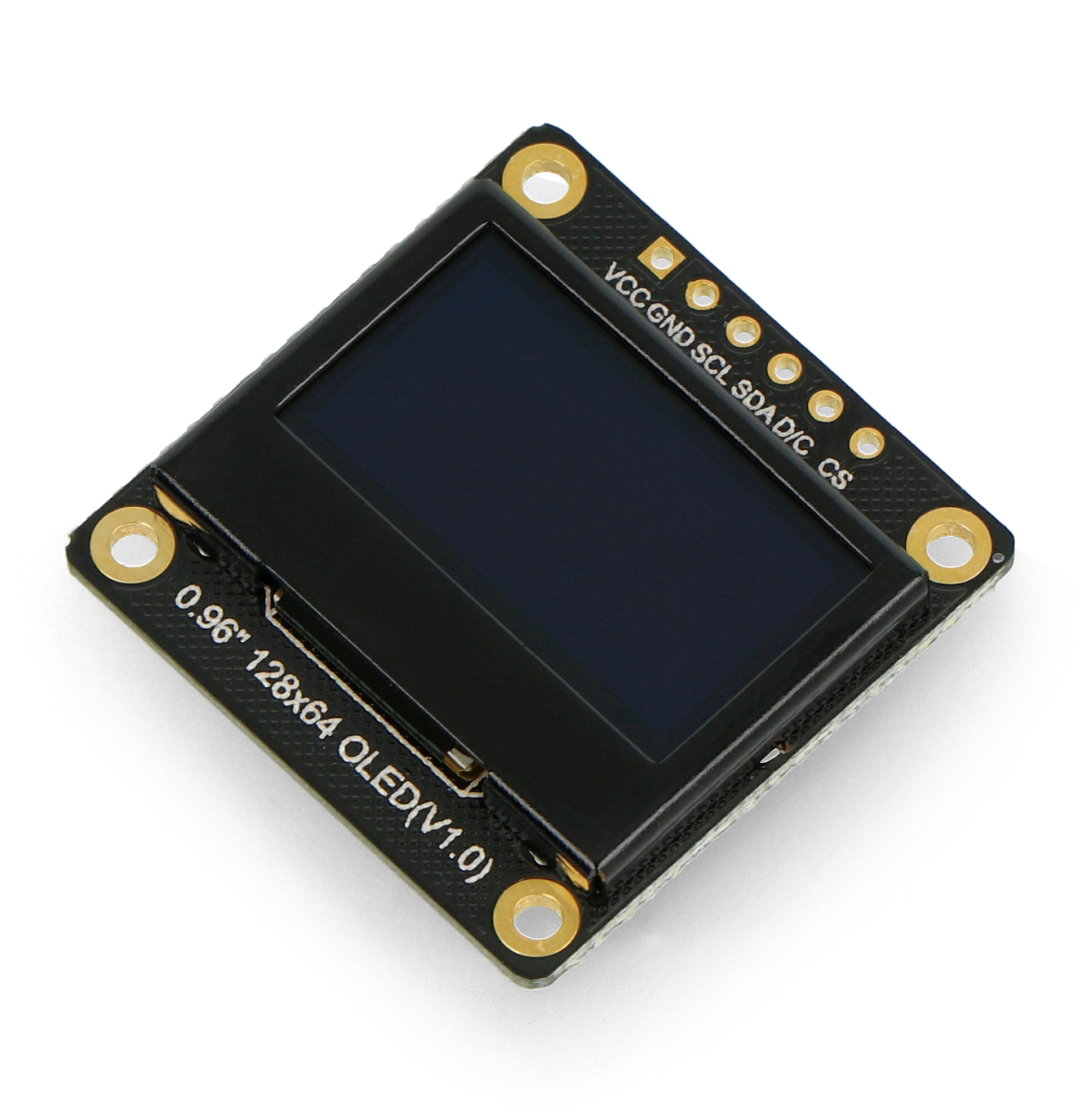

Produktbeschreibung: OLED-Display, monochrome Grafik 0,96 '' 128x64px I2C / SPI - DFRobot DFR0650
Monochromes OLED-Grafikdisplay mit einer Diagonale von 0,96 " und einer Auflösung von 128 x 64 px . Das auf dem SSD1306 -System basierende Modul verwendet die I2C- oder SPI -Schnittstelle für die Kommunikation mit dem Mikrocontroller, standardmäßig ist es I2C. Es zeichnet sich durch einen hohen Kontrast aus und geringer Energieverbrauch Der Bildschirm wird mit einer Spannung von 3,3 V oder 5 V betrieben.
0,96 "grafisches monochromes OLED-Display.
Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Benutzerhandbuch und eine Bibliothek für Arduino- Benutzer vorbereitet. |
Hauptmerkmale des monochromen OLED-Displays
- Selbstleuchtendes OLED-Display.
- Kontrollierte Pixel und niedriger Energieverbrauch.
- I2C / SPI-Kommunikation - standardmäßig I2C.
- Unterstützt Reset nach dem Einschalten.
Warnung! Schalten Sie den Bildschirm aus, wenn Sie ihn nicht verwenden. Wenn ein Bild zu lange angezeigt wird, kann die Helligkeit einzelner Pixel verringert werden. |

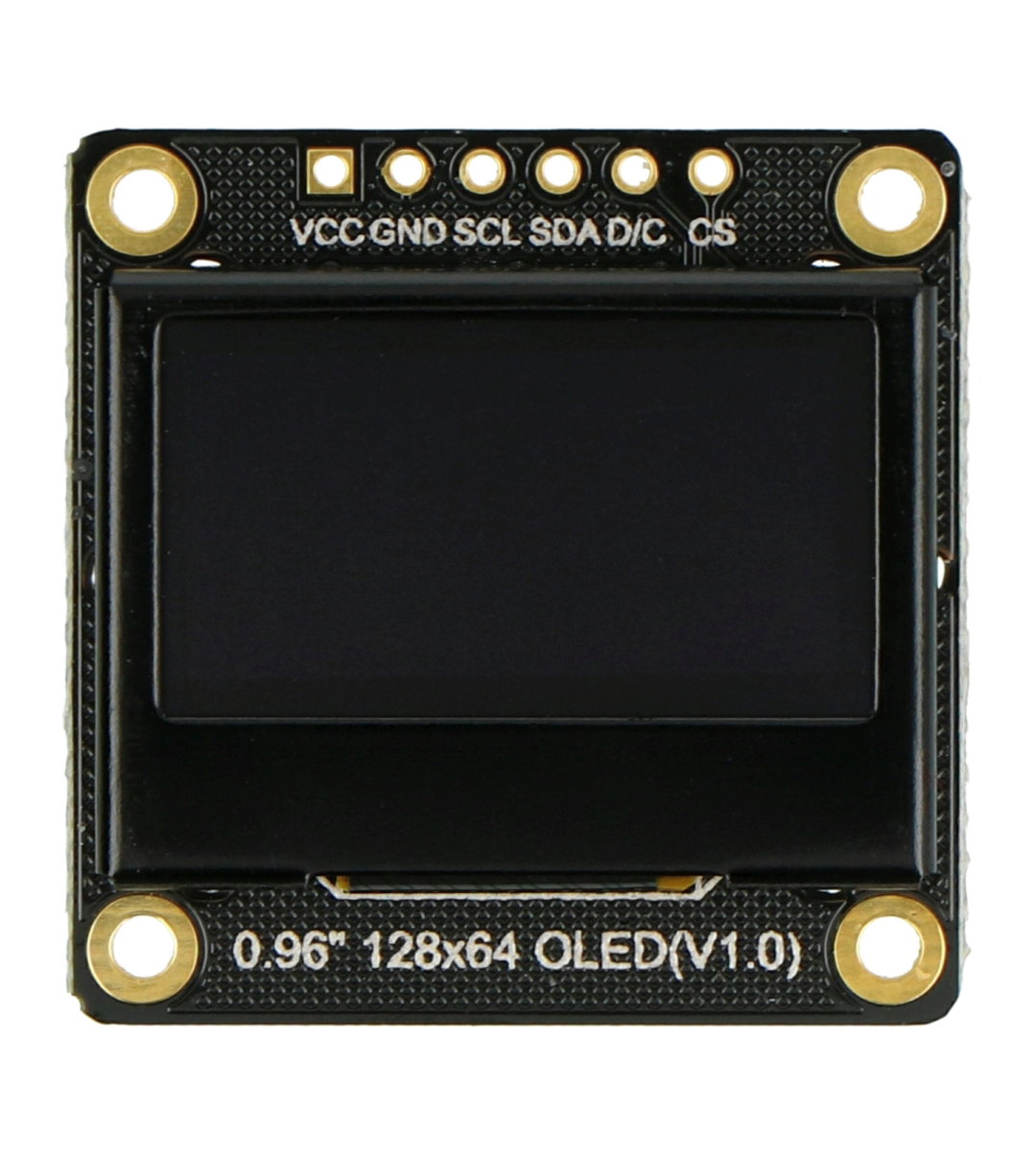

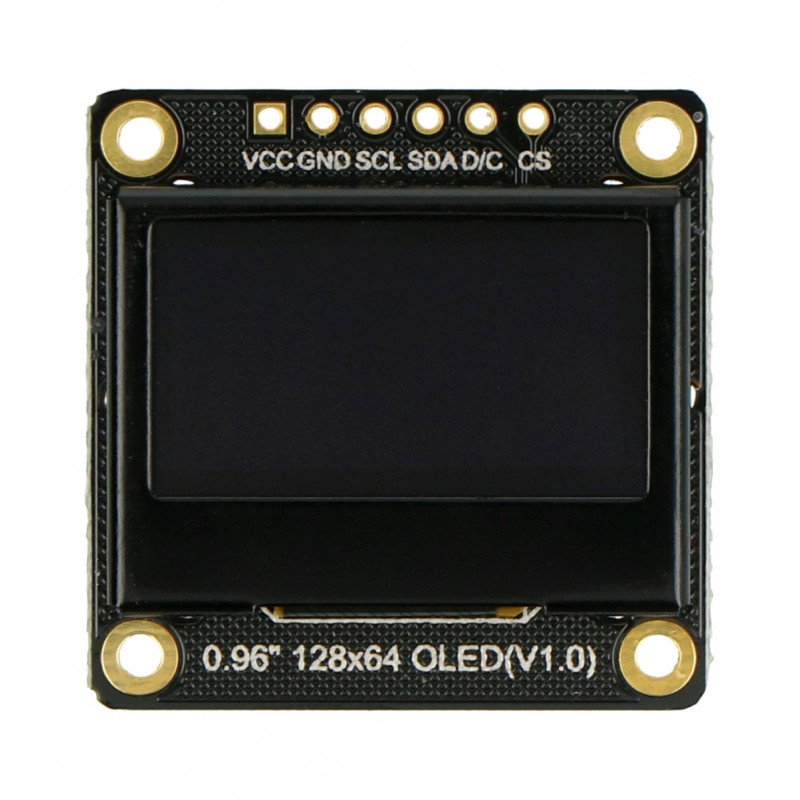

Anschließen des OLED-Grafikdisplays 0,96 "
Das Modul ist mit Goldpin-Anschlüssen ausgestattet - 2,54 mm Raster, kommuniziert über die I2C- oder SPI-Schnittstelle. Die Beschreibung der einzelnen Pins befindet sich in der Tabelle.
Ausgaben anzeigen.
| Stift | Symbol | Beschreibung |
|---|---|---|
| 1 | VCC | Versorgungsspannung von 3,3 V bis 5,0 V. |
| 2 | Masse | Die Masse des Systems. |
| 3 | SCL | I2C / SPI-Taktleitung. |
| 4 | SDA | I2C / SPI-Datenleitung. |
| 5 | D / C | SPI-Befehlsdatenübertragungs-Pin. |
| 6 | CS | Auswahl des SPI-Chips. |
Anwendung eines OLED-Displays
- Thermometer
- Wetteranzeige
- Anzeige der Küchenwaage
- Luftqualitätsdetektor
- Eine kleine Spielkonsole
- Display für schicke Kleidung
Spezifikation eines monochromen OLED-Displays
- Arbeitsspannung: 3,3 V und 5 V
- Zeichenfarbe: weiß
- Pixelanzahl: 128 x 64
- Schnittstelle: I2C (Standard) / SPI
- I2C-Adresse: 0x3C
- Chip: SSD1306
- Helligkeit: 180cd/m2
- Stromverbrauch bei voller Hintergrundbeleuchtung:
- I2C: ca. 24 mA
- SPI: ca. 27 mA
- Stromverbrauch bei ausgeschalteter Hintergrundbeleuchtung:
- I2C: ca. 2 mA
- SPI: etwa 2,87 mA
- Arbeitstemperatur: von -30 °C bis 70 °C
- Anzeigefläche: 21,744 x 10,864 mm
- Abmessungen: 30 x 30 mm
- Gewicht: 4,2 g
