Produktbeschreibung: OLED 1,3'' 128x64px SPI I2C - Overlay mit Display für Raspberry Pi 4/3 + 3/2 / Zero - Waveshare 13890

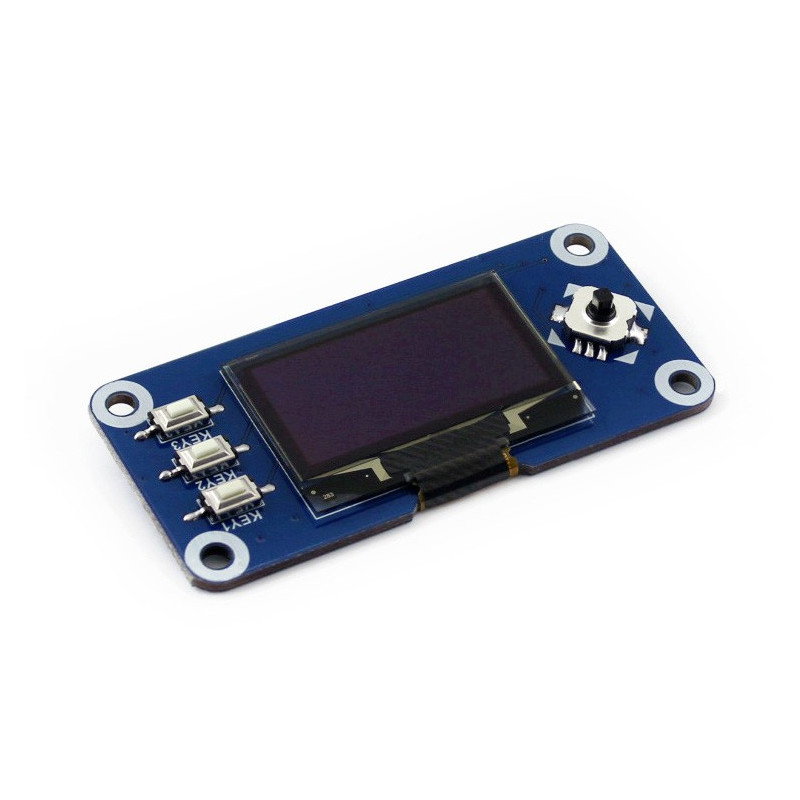

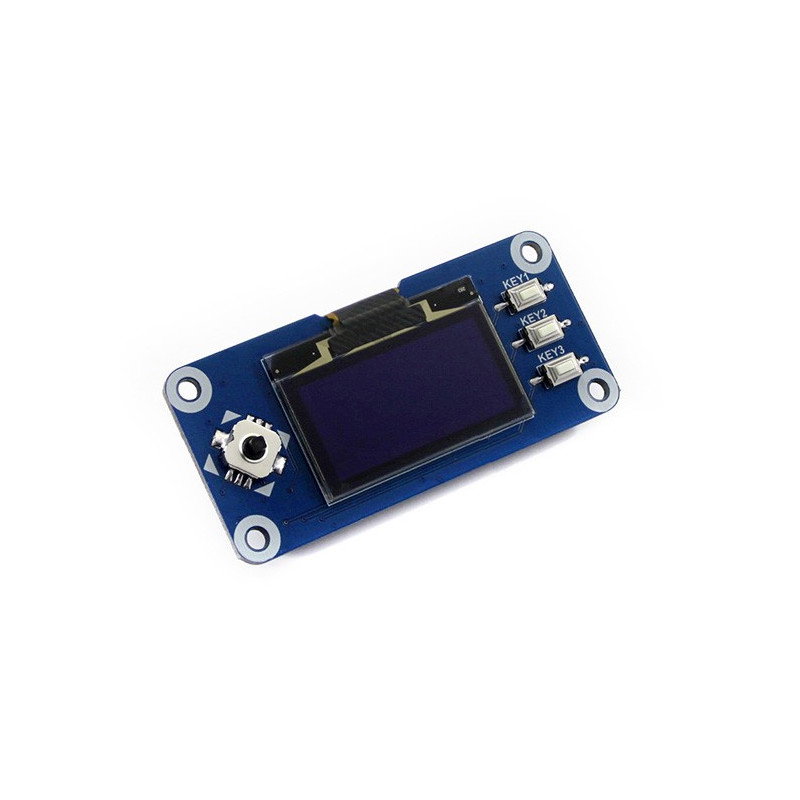

Shield für Raspberry Pi und Jetson Nano mit einem blauen OLED-Display mit einer Diagonale von 1,3" und einer Auflösung von 128 x 64 px . Der Bildschirm basiert auf dem SH1106-Treiber, kommuniziert über den I2C- oder SPI-Bus. Das Board hat auch einen Joystick und drei Tasten.

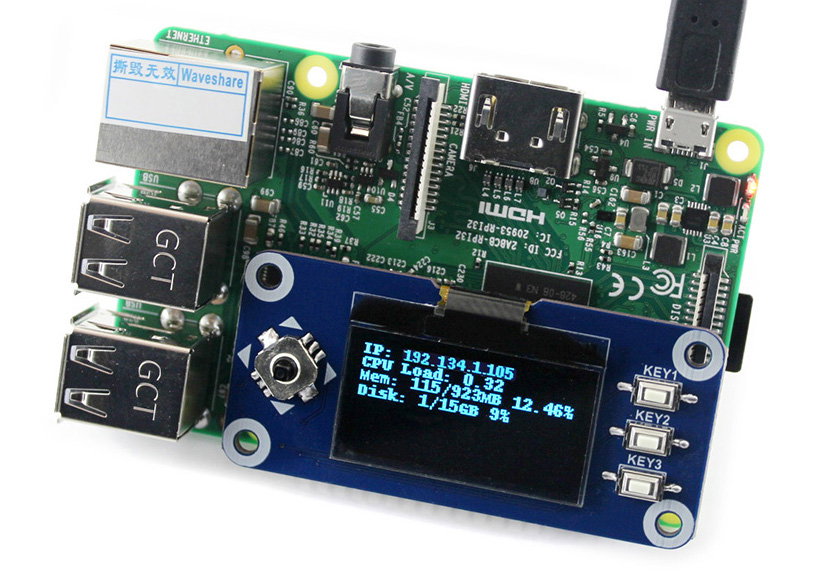

Verkaufsgegenstand ist ein Overlay mit Display, der Minicomputer Raspberry Pi kann separat erworben werden.

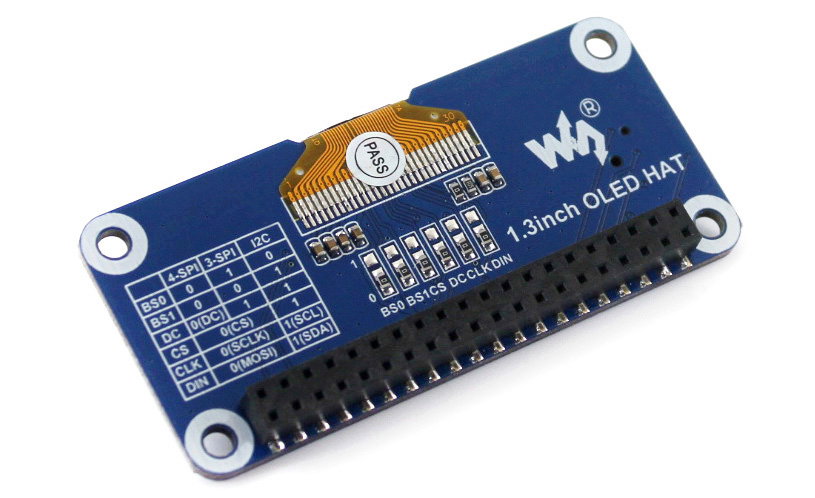

Die Hauptmerkmale des Displays
- Standardverbindung über GPIO-Anschluss mit Raspberry Pi 4 / 3+ / 3/2 / Zero / Zero W und Jetson Nano
- Optionale Schnittstellen: 4-SPI, 3-SPI, I2C
- Das Board hat: 1x Joystick (5-Position), 3x Tasten
Die Pins des Moduls
Das Shield verfügt über zusätzliche SPI- und I2C-Schnittstellen, außerdem befinden sich drei Taster und ein Joystick auf der Platine.
| Symbol | Himbeer-Pi-Stift | Beschreibung |
|---|---|---|
| SCHLÜSSEL 1 | P21 | 1 / GPIO-Taste. |
| SCHLÜSSEL 2 | P20 | 2 / GPIO-Taste. |
| SCHLÜSSEL 3 | P16 | 3 / GPIO-Taste. |
| Joystick nach oben | P6 | Joystick nach oben. |
| Joystick nach unten | P19 | Joystick nach unten. |
| Joystick nach links | P5 | Joystick nach links. |
| Joystick rechts | P26 | Joystick nach rechts. |
| Joystick Drücken | P13 | Joystick-Taste. |
| SCLK | P11 / SCLK | SPI-Taktlinie. |
| MOSI | P10 / MOSI | SPI-Datenleitung. |
| Gleichstrom | P24 | Daten-/Befehlsauswahl (High für Daten, Low für Befehle. |
| CS | P8 / CE0 | Chipauswahl, aktiviert durch Low-Zustand. |
| RST | P25 | System-Reset, aktiviert mit Low-Zustand. |
Anzeigespezifikation
- Treiber: SH1106 ( Dokumentation )
- Schnittstelle: 4-SPI, 3-SPI, I2C
- Anzeigefarbe: blau
- Auflösung: 128 x 64 Pixel
- Versorgungsspannung: 3,3 V

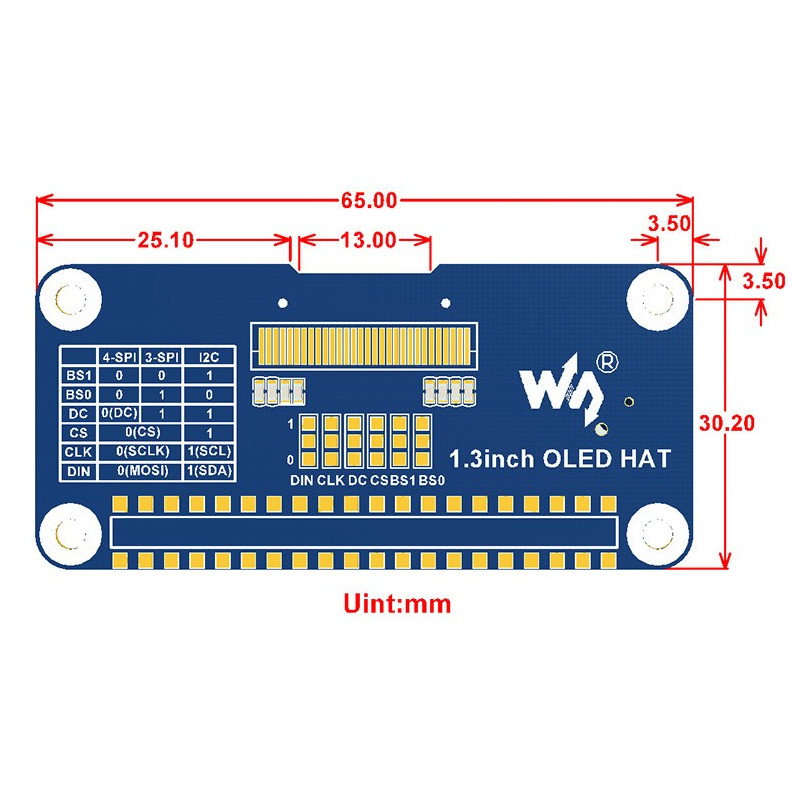

- Abmessungen: 65 x 30,2 mm
Miniatur-Benutzeroberfläche für "Himbeere"
OLED 1.3 '' 128x64px SPI I2C - Overlay mit Display für Raspberry Pi 4/3 + 3/2 / Zero - Waveshare 13890 ist ein Vorschlag, der sich an die Entwickler kleiner Geräte - einschließlich tragbarer - richtet, die auf mit dem Himbeerlogo signierten Minicomputern basieren.
Neben dem Grafikbildschirm selbst verfügt das Overlay-Board auch über einen Miniatur-Joystick mit 5 Positionen und drei Funktionstasten, die sich neben dem Display befinden. Eine derart umfangreiche Ausstattung ermöglicht eine komfortable Bedienung von Spielen und anderen für den Minicomputer vorbereiteten GUI-Anwendungen.
Ein weiteres RPi-Konsolen-Overlay von Waveshare
Das vorgestellte Produkt ähnelt strukturell dem Raspberry Pi Display 13891 von Waveshare, unterscheidet sich aber hauptsächlich in der Größe und Art des verwendeten Displays sowie der Art des Grafiktreibers.
Bei einem Overlay mit einem OLED-Display 1,3 '' 128x64px für Raspberry Pi 4/3 + 3/2 / Zero - Waveshare 13890 wird der SH1106-Treiber zur Grafikunterstützung verwendet, der die Kommunikation über die SPI- oder I2C-Schnittstelle unterstützt. Moderne OLED-Technologie sorgt für hohen Kontrast und hervorragende Sichtbarkeit unter allen Bedingungen.
