Produktbeschreibung: 1.32'' 128 x 96 px OLED Display - SPI/I2C - 16 Graustufen - schwarz und weiß - Waveshare 24777
DasOLED-Display von Waveshare ist ein Gerät, das perfekt mit Plattformen wie Arduino und Raspberry Pi zusammenarbeitet. Dank seiner 4-Draht-SPI- und I2C-Schnittstellen ermöglicht es eine effiziente Datenübertragung, was zu einer schnellen und reibungslosen Anzeige führt. Der integrierte Controller des SH1107 sorgt für eine sehr gute Bildqualität auf dem 1,5-Zoll-Bildschirm mit einer Auflösung von 128 x 96 px. Das kompakte Design dieses Moduls ist ideal für Projekte, bei denen der Platz begrenzt ist. Der Bildschirm hat sehr schmale Ränder und ist daher ideal für alle, die ein kleines, aber leistungsstarkes Display suchen. Das OLED-Modul von Waveshare bietet nicht nur umfangreiche Technik, sondern auch eine einfache Integration mit verschiedenen Mikrocontrollern.

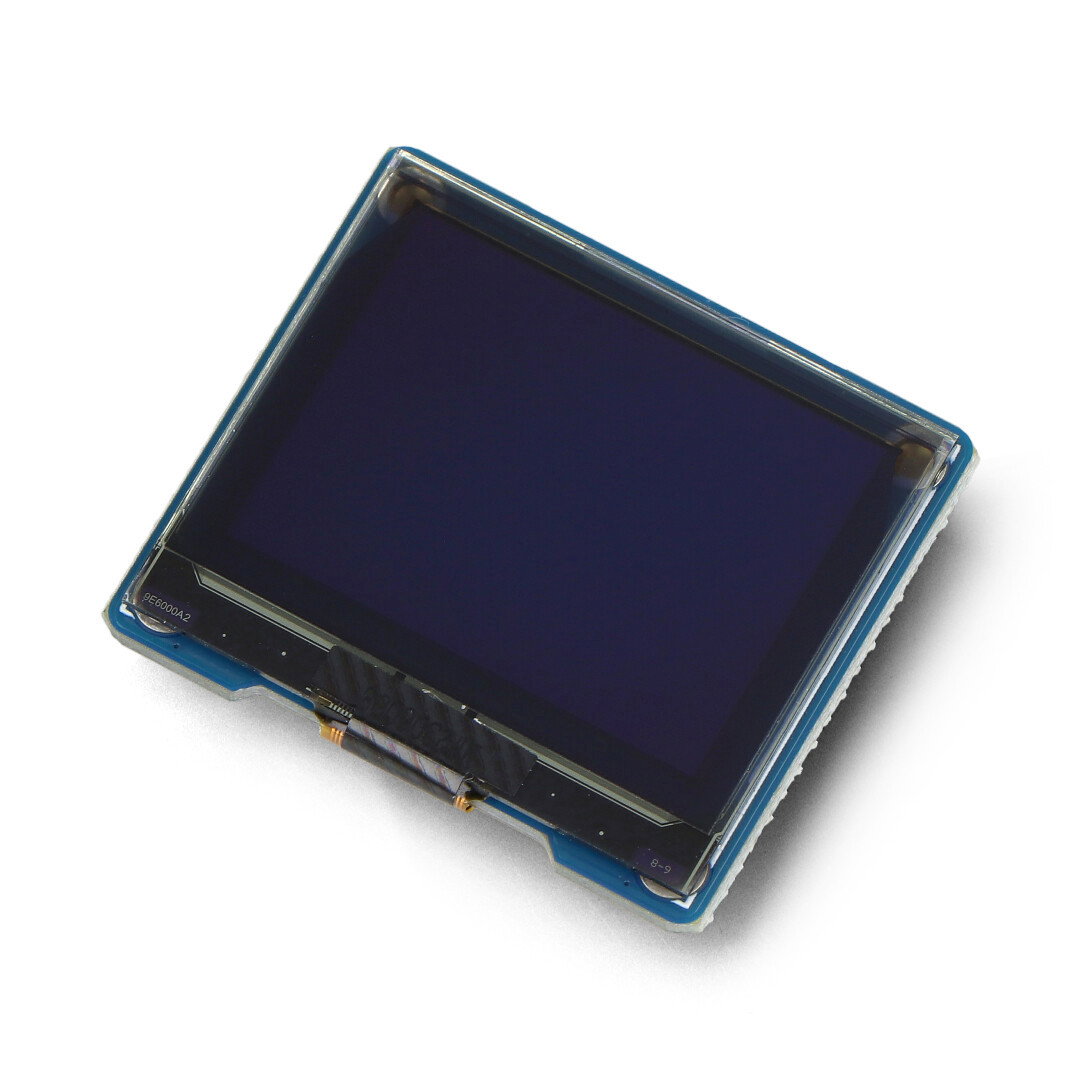

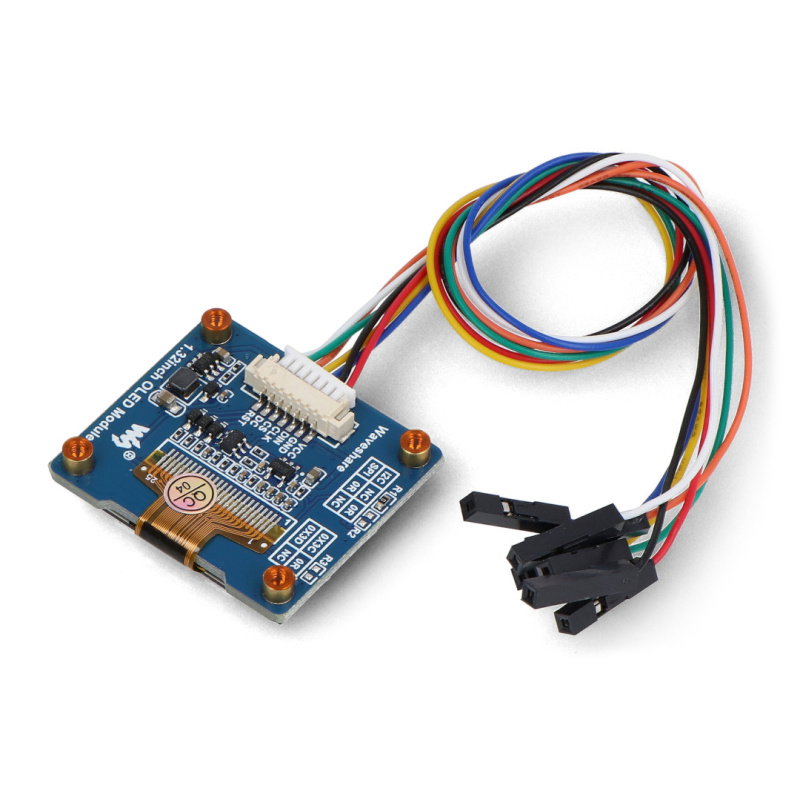

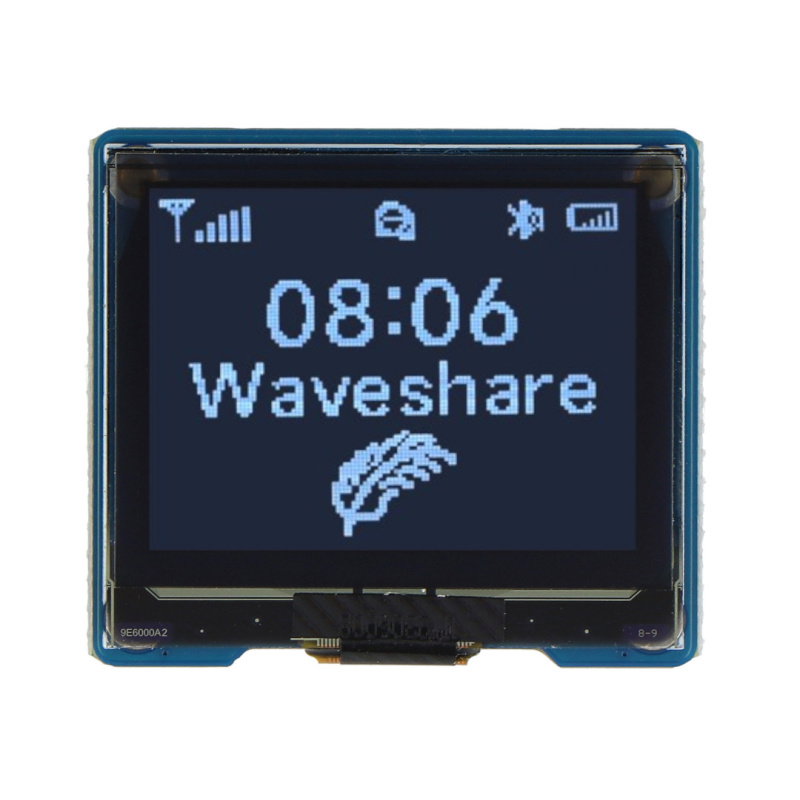

OLED-Display 1,32'' 128 x 96 px - SPI/I2C - 16 Graustufen - schwarz/weiß - Waveshare 24777.

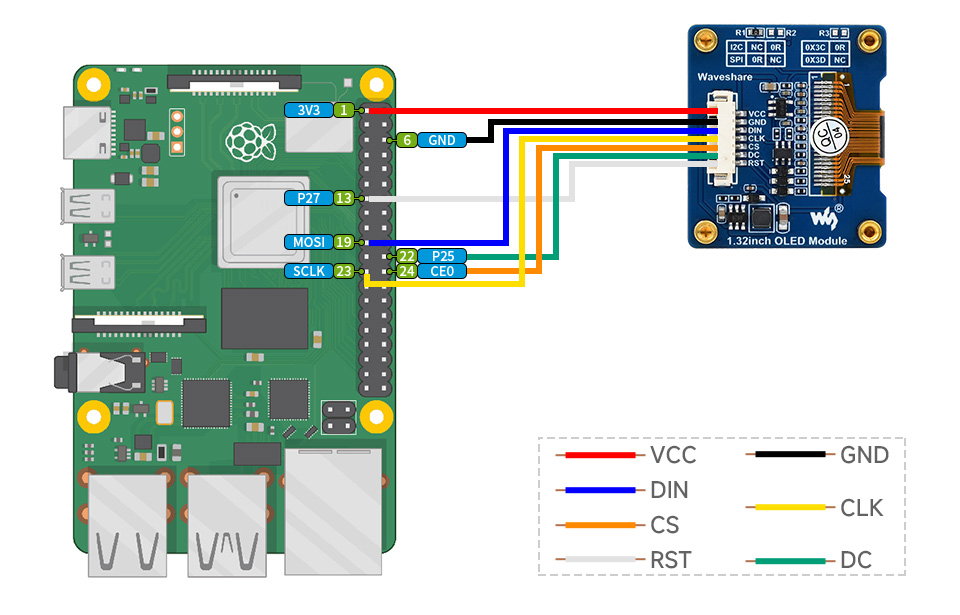

Beispielschaltbild für den Anschluss des Displays an den Raspberry Pi über die SPI-Schnittstelle.Besondere Merkmale
- Ultraflacher Rahmen und geringe Größe
- Ausgestattet mit Spannungswandler
- 4-Draht-SPI- und I2C-Schnittstellen für bessere Kompatibilität und schnelle Datenübertragungsraten
Beschreibung der Pinbelegung
- VCC - Spannungseingang von 3,3 V bis 5 V
- GND - Masse
- DIN - Datenausgang
- CLK - Takteingang
- CS - Chipauswahl (aktiviert durch Low-Status)
- DC - Daten/Befehle (low state - Befehle, high state - Daten)
- RST - Reset (aktiviert durch Low-Status)
Technische Daten
- Betriebsspannung: 3,3 V bis 5 V
- Steuerung: SSD1327
- Display-Typ: OLED
- Graustufen: 16
- Diagonale: 1.32"
- Auflösung: 128 x 96 px
- Pixelgröße: 0,19 x 0,19 mm
- Kommunikationsschnittstelle: SPI, I2C
- Betriebstemperatur: -20°C bis 70°C
- Lagertemperatur: -30°C bis 80°C
- Betrachtungswinkel: >160°
- Displayfarbe: weiß
- Abmessungen des Displays: 26,86 x 20,16 mm
- Abmessungen des Moduls: 34,3 x 30,5 mm
Beispielschaltbild für den Anschluss des Displays an den Arduino über die SPI-Schnittstelle.
