OLED-Display 1,3 '' 64x128px - SPI / I2C - schwarz und weiß - für Raspberry Pi Pico - Waveshare 19376

Index: WSR-19546 EAN: 5904422371920
Kompaktes Display mit Anschlüssen, die mit dem Raspberry Pi in der Pico-Version kompatibel sind. Es ist mit zwei Tasten ausgestattet, die dem Benutzer eine einfache Interaktion ermöglichen. Es verfügt über einen integrierten SH1107 -Treiber und verwendet SPI- und I2C -Busse (optional). Die Bildschirmauflösung beträgt 64 x 128 px und die Diagonale 1,3'' . Das Modul stellt das Bild in zwei Farben dar – schwarz und weiß , und die Größe eines einzelnen Pixels beträgt 0,15 x 0,15 mm.
OLED-Display 1,3 '' 64x128px - SPI / I2C - schwarz und weiß - für Raspberry Pi Pico - Waveshare...
9,90 €
8,32 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: OLED-Display 1,3 '' 64 x 128 px - SPI / I2C - schwarz und weiß - für Raspberry Pi Pico - Waveshare 19376

Kompaktes Display mit Anschlüssen, die mit dem Raspberry Pi in der Pico-Version kompatibel sind. Es ist mit zwei Tasten ausgestattet, die dem Benutzer eine einfache Interaktion ermöglichen. Es verfügt über einen integrierten SH1107 -Treiber und verwendet SPI- und I2C -Busse (optional). Die Bildschirmauflösung beträgt 64 x 128 px und die Diagonale 1,3'' . Das Modul stellt das Bild in zwei Farben dar – schwarz und weiß , und die Größe eines einzelnen Pixels beträgt 0,15 x 0,15 mm.

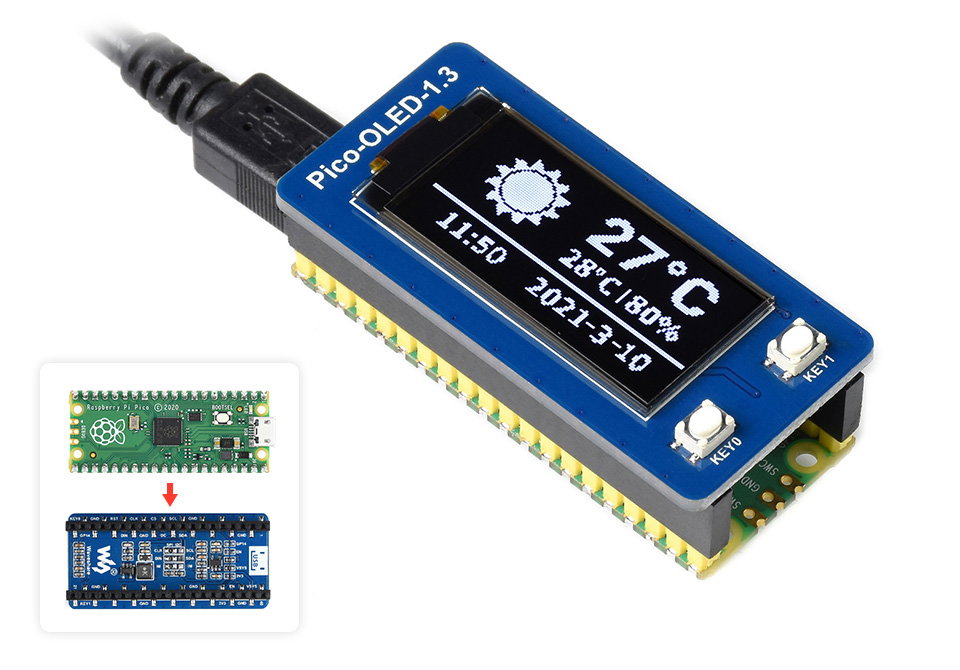

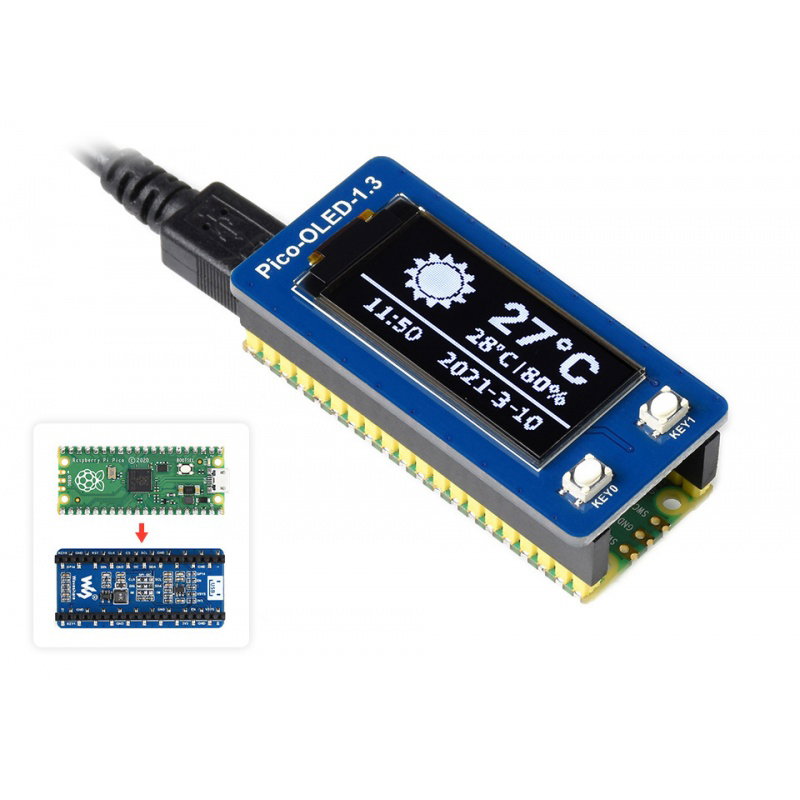

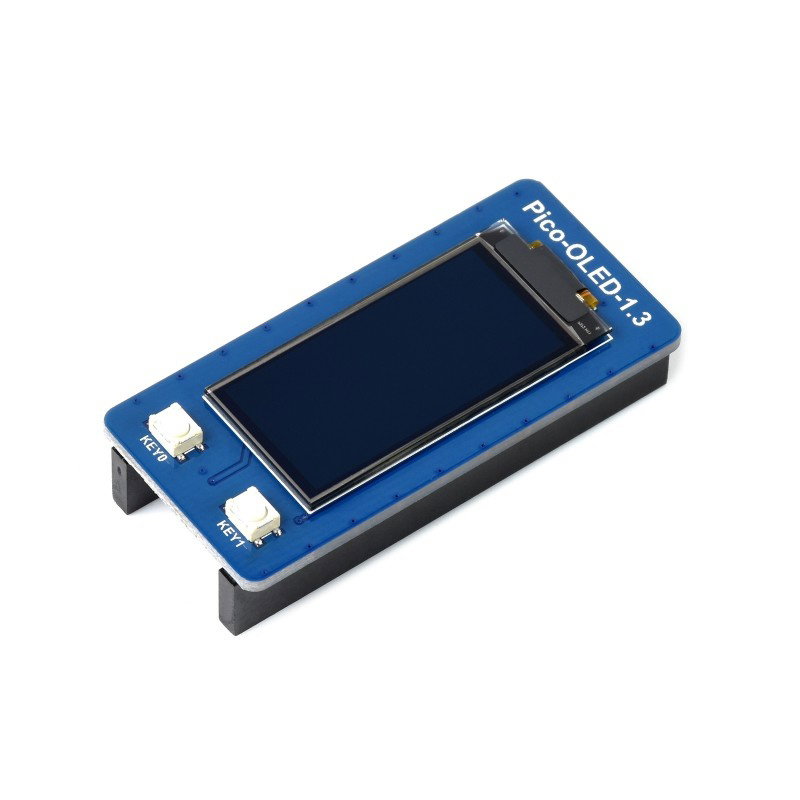

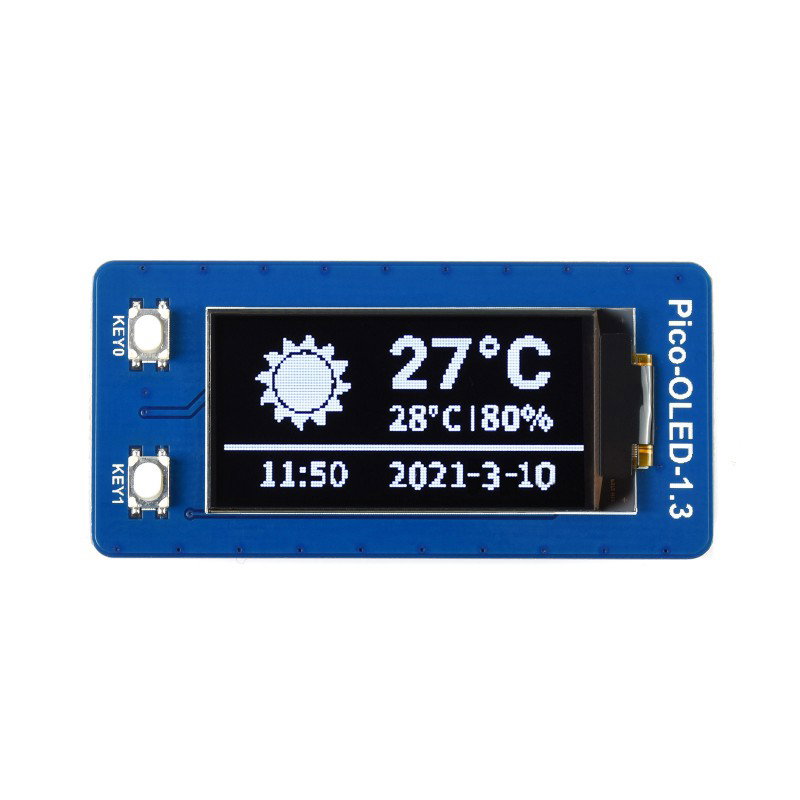

OLED-Display für Raspberry Pi Pico, hergestellt von Waveshare.

OLED-Display für Raspberry Pi Pico, hergestellt von Waveshare.

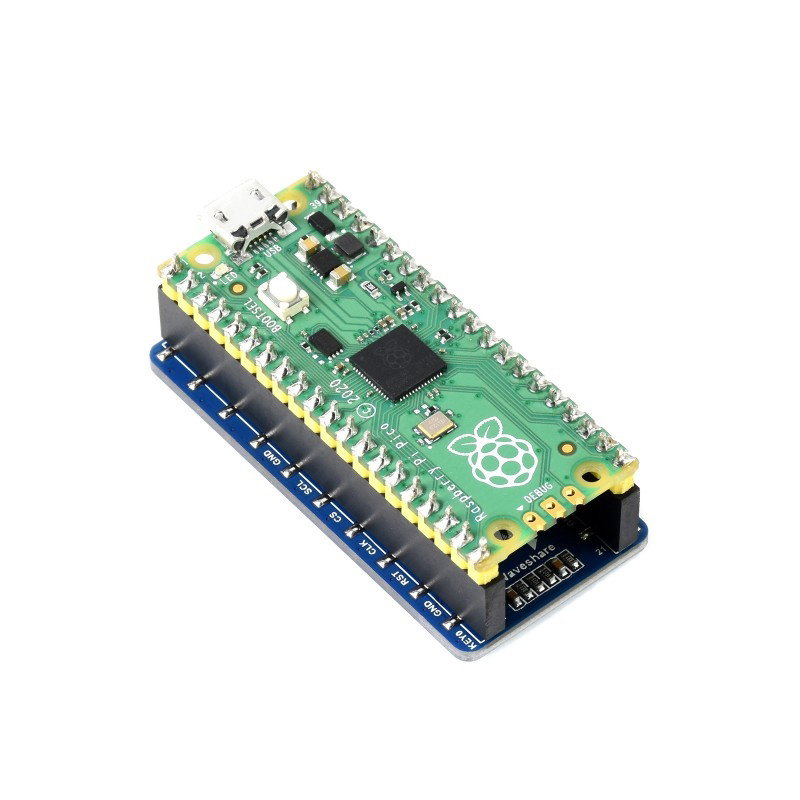

Das Produkt ist mit dem Raspberry Pi Pico kompatibel

Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Pins des Moduls und eine ausführliche Bedienungsanleitung enthält.

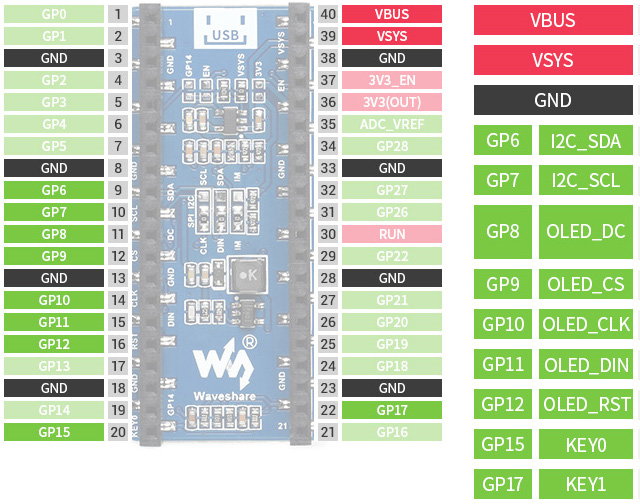

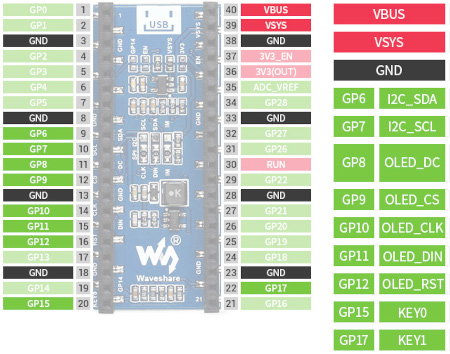

Display-Ausgänge sind mit dem Raspberry Pi Pico-Anschluss kompatibel.

Führt

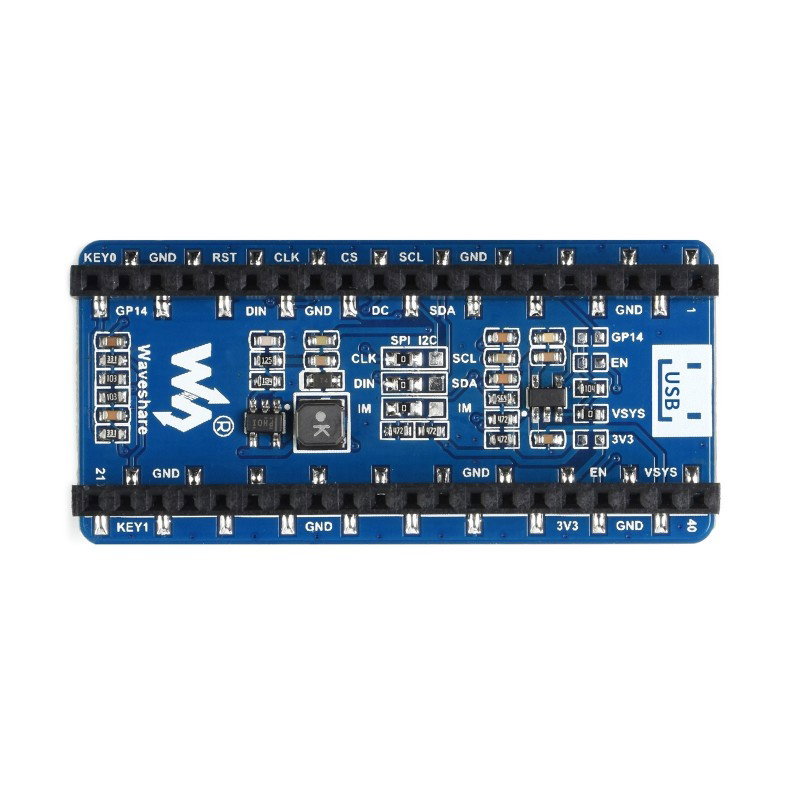

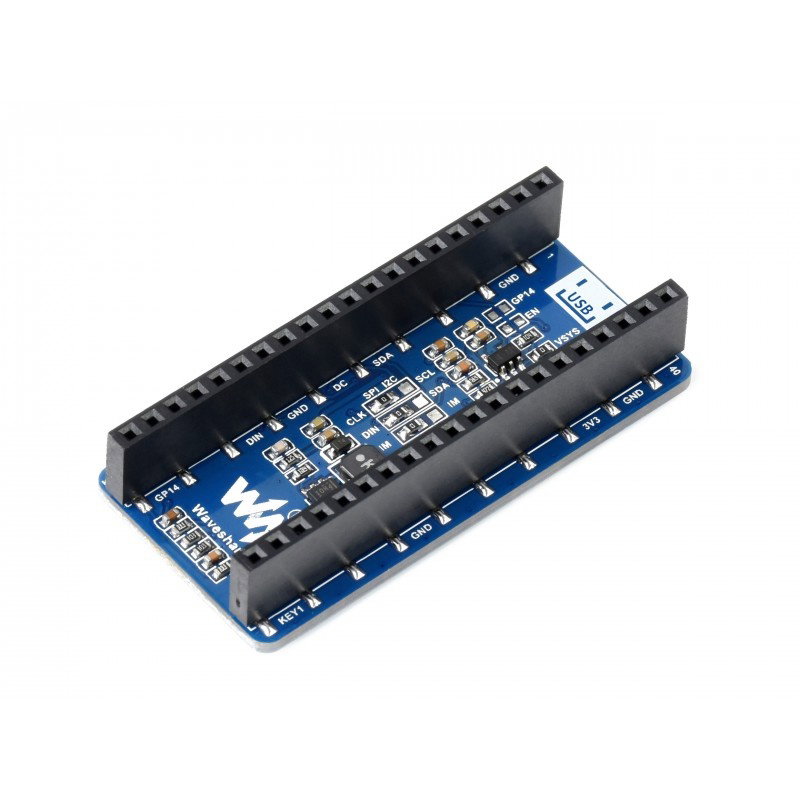

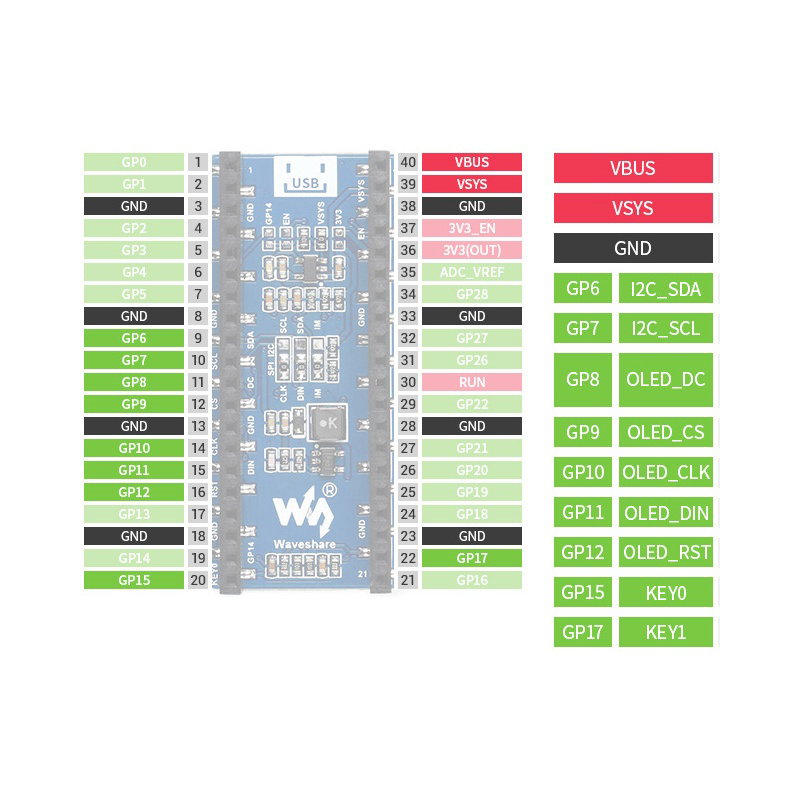

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften befinden sich:

  • VBUS - Power-Pin von 3,3 V bis 5,5 V
  • VSYS - Power-Pin von 1,8 V bis 5,5 V
  • GND - die Masse des Systems
  • I2C_SDA - Eingangspin der Datenleitung der I2C-Schnittstelle
  • I2C_SCL - Eingangspin der Taktleitung der I2C-Schnittstelle
  • OLED_DC - Daten-/Befehlsauswahlstift (High-Zustand - Daten; Low-Zustand - Befehle)
  • OLED_CS - Chipauswahl
  • OLED_CLK - Eingangspin der Taktleitung der SPI-Schnittstelle
  • OLED_DIN - Eingangspin der Datenleitung der SPI-Schnittstelle
  • OLED_RST - RESET-Pin (aktiviert mit niedrigem Zustand)
  • KEY0 - Utility-Pin 0
  • KEY1 - Utility-Pin 1

Technische Spezifikation des Displays

  • Der Raspberry Pi Pico-Version gewidmet
  • Typ: OLED-Display
  • Kommunikationsschnittstelle: 4-Pin SPI / I2C
  • Bildschirmdiagonale: 1,3''
  • Bildschirmauflösung: 64 x 128 Pixel
  • Pixelgröße: 0,15 x 0,15 mm
  • Anzeigefarben: schwarz und weiß
  • Betriebsspannung: 3,3 V
  • Zwei Utility-Tasten: KEY0 und KEY
  • Programmiersprache: C/C++/MicroPython
  • Eingebauter Treiber: SH1107
  • Displayabmessungen: 14,7 x 29,42 mm
  • Modulabmessungen: 52 x 25 mm
Verkaufsgegenstand ist nur das Display - der Raspberry Pi Pico muss separat erworben werden.

Verkaufsgegenstand ist nur das Display - der Raspberry Pi Pico muss separat erworben werden.

OLED-Display 1,3 '' 64x128px - SPI / I2C - schwarz und weiß - für Raspberry Pi Pico - Waveshare 19376

Wir bieten ein praktisches OLED-Display mit einer Diagonale von 1,3'' und einer Auflösung von 64x128px an. Das Gerät ist für die Verwendung mit gängigen Raspberry Pi Pico-Boards ausgelegt. Es ist erwähnenswert, dass die Ausrüstung von einem bekannten Hersteller von Overlays stammt - von der Firma Waveshare.

Das Gerät wird über SPI- oder I2C-Schnittstellen mit dem Mikrocontroller verbunden. Dank der geringen Abmessungen des gesamten Moduls eignet sich das Produkt perfekt für Projekte, bei denen Platzersparnis eine wichtige Rolle spielt.

Raspberry Pi Pico Hat - Tastaturen und Displays

Das Gerät wird sowohl für die Umsetzung vieler Studentenprojekte als auch für Geräte, die den Benutzern viele Jahre dienen sollen, perfekt sein.

In unserem Angebot finden Sie eine große Auswahl verschiedener Arten von Displays für verschiedene Mikrocontroller - sowohl für Raspberry Pi oder Arduino als auch für weniger beliebte. Wir bieten auch eine große Auswahl an Tastaturen, Tastern, ganzen Modulen oder vorgefertigten Abdeckungen.

Bildschirm - Typ OLED
Bildschirm - diagonal 1,30 ''
Bildschirm - Schnittstelle SPI + I2C
Bildschirmberührung Nicht
Bildschirmauflösung 128 x 64 Pixel
PAKETBREITE 5 cm
PAKETHÖHE 7 cm
PAKETTIEFE 2.5 cm
PAKETGEWICHT 0.017 kg
