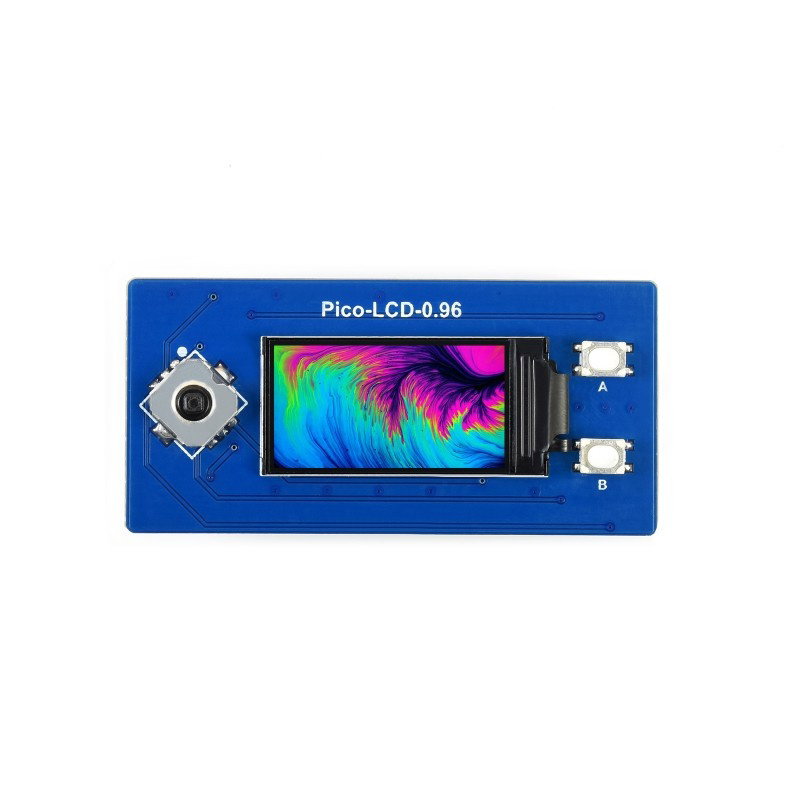

IPS-LCD-Display 0,96 '' 160x80px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19653

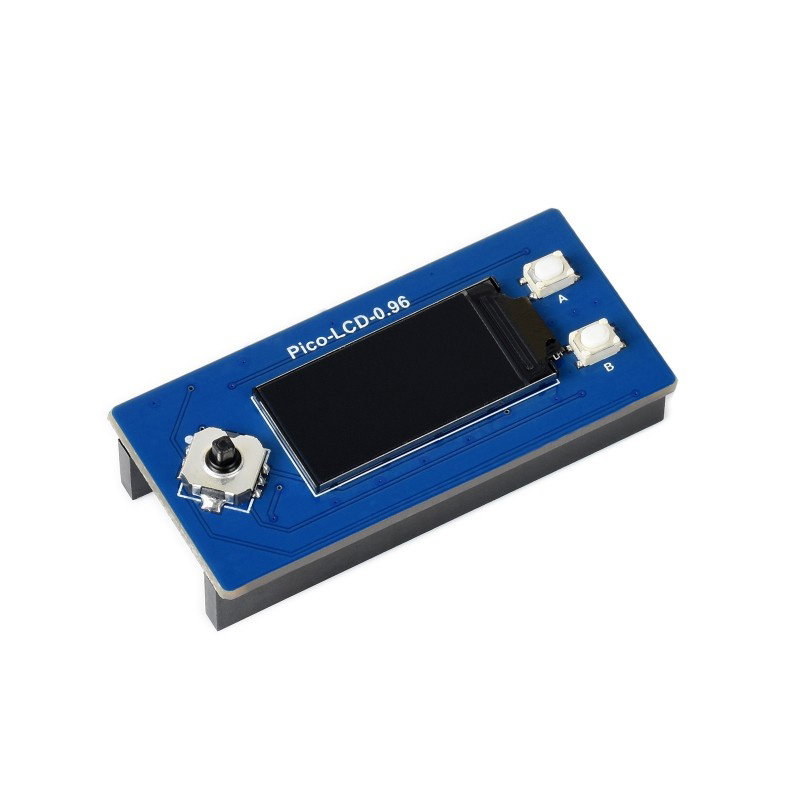

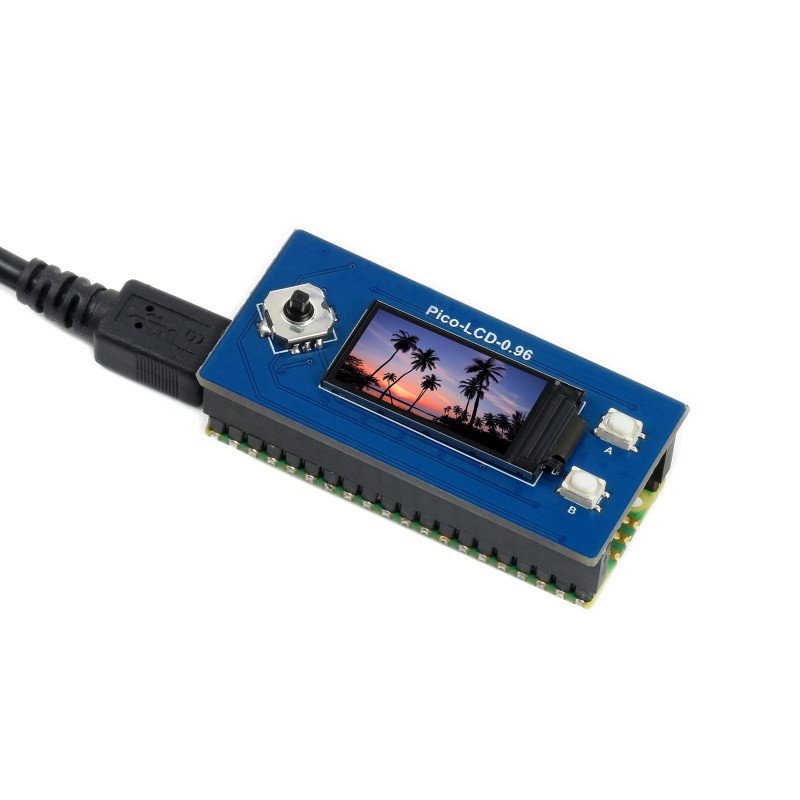

Display für den beliebten Minicomputer Raspberry Pi Pico. Es ist mit einem hochwertigen ST7735S-Treiber ausgestattet, nutzt den SPI -Bus zur Kommunikation mit dem Raspberry Pi. Die Bildschirmauflösung beträgt 160 x 80 px und die Diagonale 0,96'' . Das Modul präsentiert das Bild in 65.000 Farben aus dem RGB-Bereich. Die Größe eines einzelnen Pixels beträgt 0,1356 × 0,135 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: IPS-LCD-Display 0,96 '' 160 x 80 px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19653
Display für den beliebten Minicomputer Raspberry Pi Pico . Es ist mit einem hochwertigen ST7735S -Treiber ausgestattet, nutzt den SPI -Bus zur Kommunikation mit dem Raspberry Pi. Die Bildschirmauflösung beträgt 160 x 80 px und die Diagonale 0,96'' . Das Modul präsentiert das Bild in 65.000 Farben aus dem RGB-Bereich. Die Größe eines einzelnen Pixels beträgt 0,1356 × 0,135 mm.

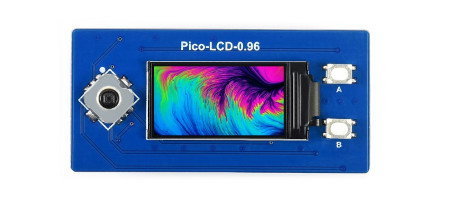

Das LCD-Display für den Raspberry Pi Pico wurde von der Firma Waveshare produziert.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

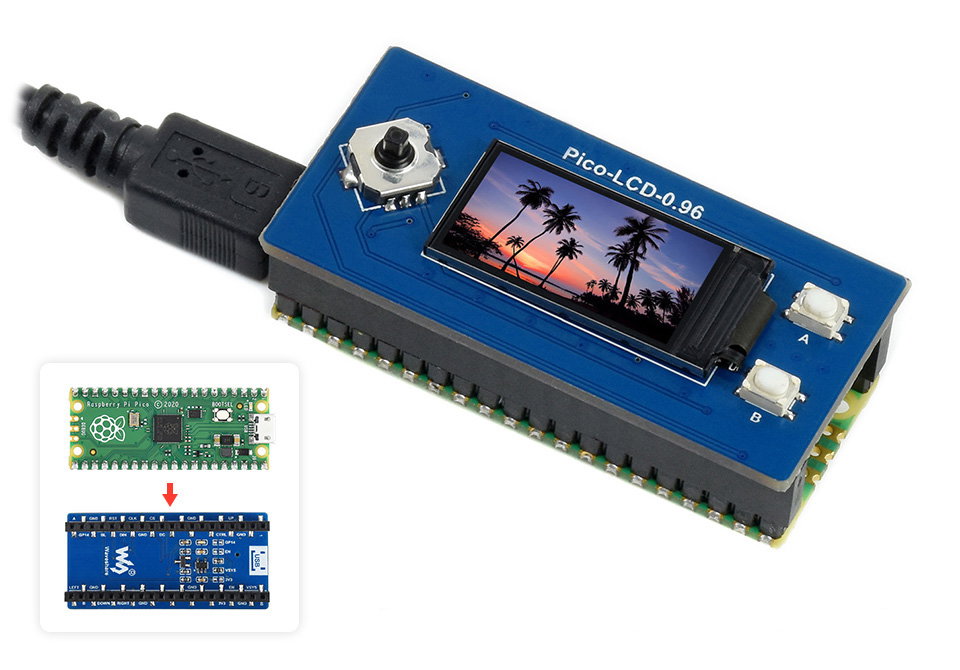

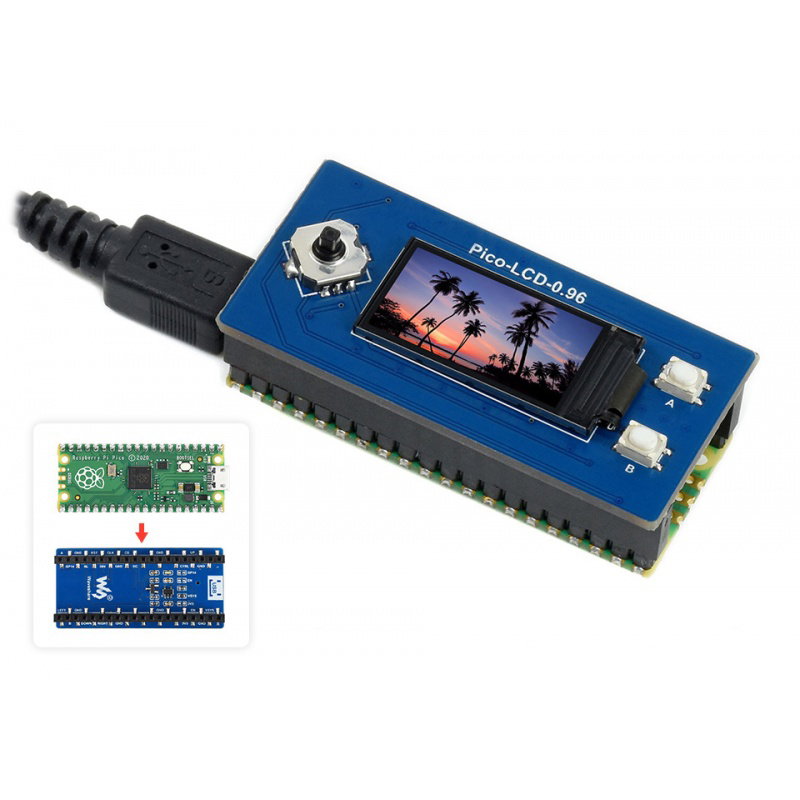

Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält.

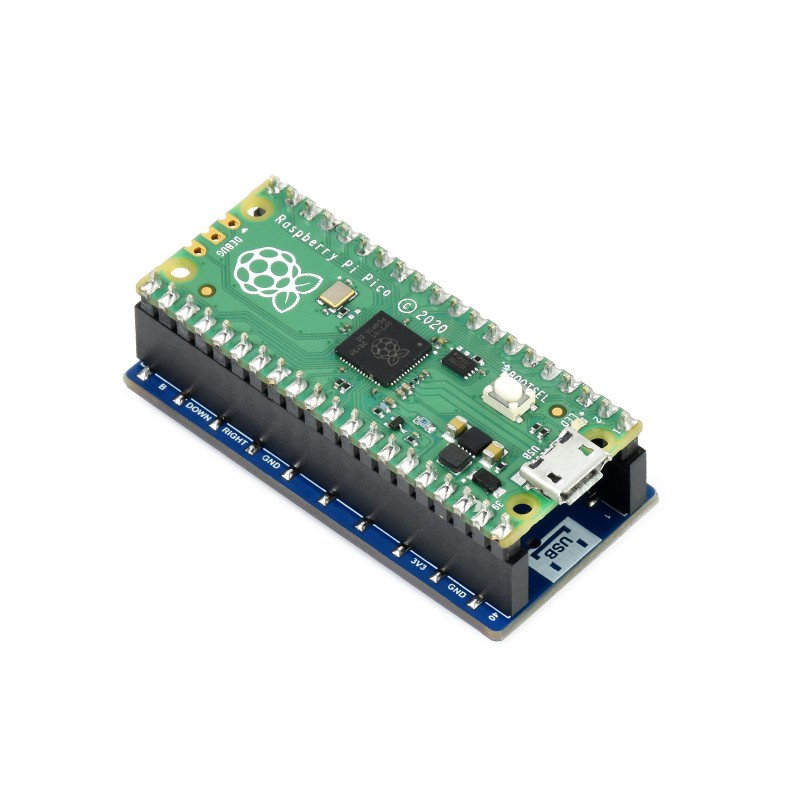

Display-Ausgänge sind mit dem Raspberry Pi Pico-Anschluss kompatibel.
Führt

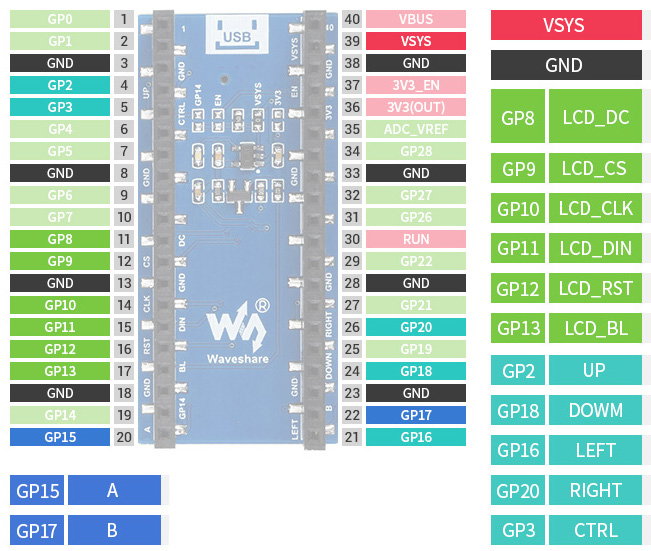

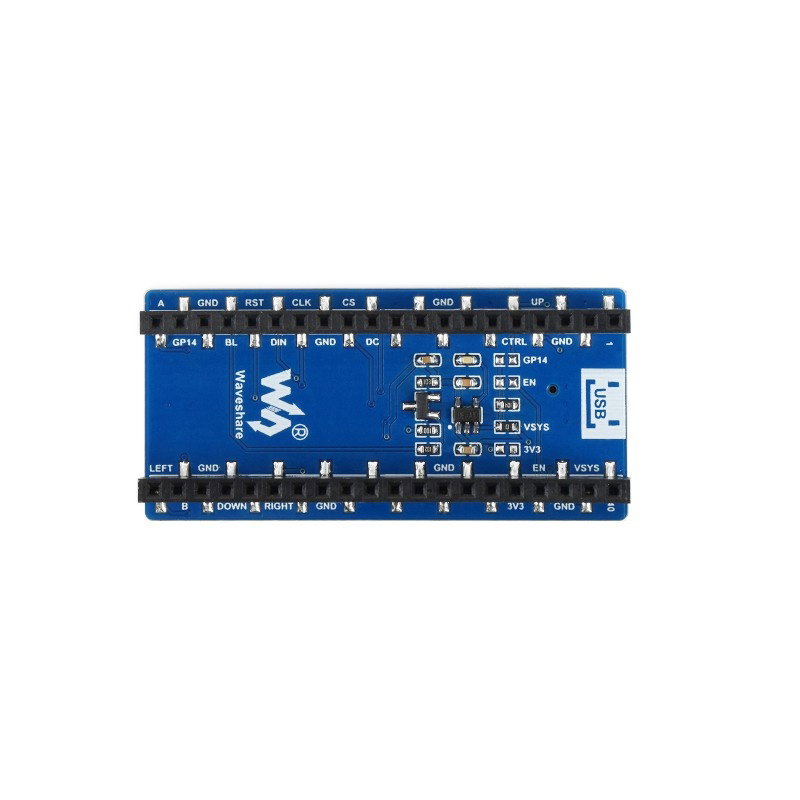

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften sind:
- VSYS - Power-Pin von 1,8 V bis 5,5 V
- GND - die Masse des Systems
- LCD_DC - Daten-/Befehlsauswahlstift (High-Zustand - Daten; Low-Zustand - Befehle)
- LCD_CS - Chip Select (aktiviert durch den Low-Zustand)
- LCD_CLK - Eingangspin der Taktleitung der SPI-Schnittstelle
- LCD_DIN - Eingangspin der Datenleitung der SPI-Schnittstelle
- LCD_RST - RESET-Pin (aktiviert mit einem niedrigen Zustand)
- LCD_BL - Hintergrundbeleuchtungsstift
- Joystick-Steuerstifte:
- UP - nach oben bewegen
- DOWM - nach unten bewegen
- LINKS - nach links bewegen
- RECHTS - nach rechts bewegen
- STRG - mittlere Taste
- A - Utility-Taste A
- B - Utility-Taste B
Technische Spezifikation des Displays
- Der Raspberry Pi Pico-Version gewidmet
- Typ: IPS-LCD-Display
- Kommunikationsschnittstelle: 4-Pin-SPI
- Bildschirmdiagonale: 0,96 ''
- Bildschirmauflösung: 160 x 80 Pixel
- Pixelgröße: 0,1356 x 0,135 mm
- Anzeigefarben: 65K RGB
- Versorgungsspannung: von 2,6 V bis 5,5 V
- Zusätzliche Ausrüstung:
- Utility-Tasten A und B - 2 Stck.
- Joystick - 1 Stck.
- Programmiersprache: C/C++/MicroPython
- Eingebauter Treiber: ST7735S
- Displayabmessungen: 21,7 x 10,8 mm
- Modulabmessungen: 52 x 25 mm

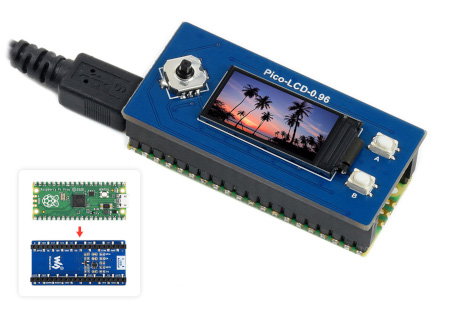

Die Anzeige kann mit C/C++ oder MicroPython programmiert werden. Verkaufsgegenstand ist nur das Display - der Raspberry Pi Pico muss separat erworben werden.
Nützliche Links
IPS-LCD-Display 0,96 '' 160x80px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19653
Wir bieten ein praktisches LCD-Display in IPS-Technologie an. Seine Diagonale beträgt 0,96'', die Auflösung 160 x 80 px, die Kommunikation erfolgt über den SPI-Bus und ist für den Einsatz mit dem beliebten Minicomputer Raspberry Pi Pico vorgesehen.
Das Gerät kann 65.000 Farben aus der RGB-Palette anzeigen, sodass Sie auf viel mehr Möglichkeiten zählen können als bei einem zweifarbigen Bildschirm.
Raspberry Pi Pico Hat - Tastaturen und Displays

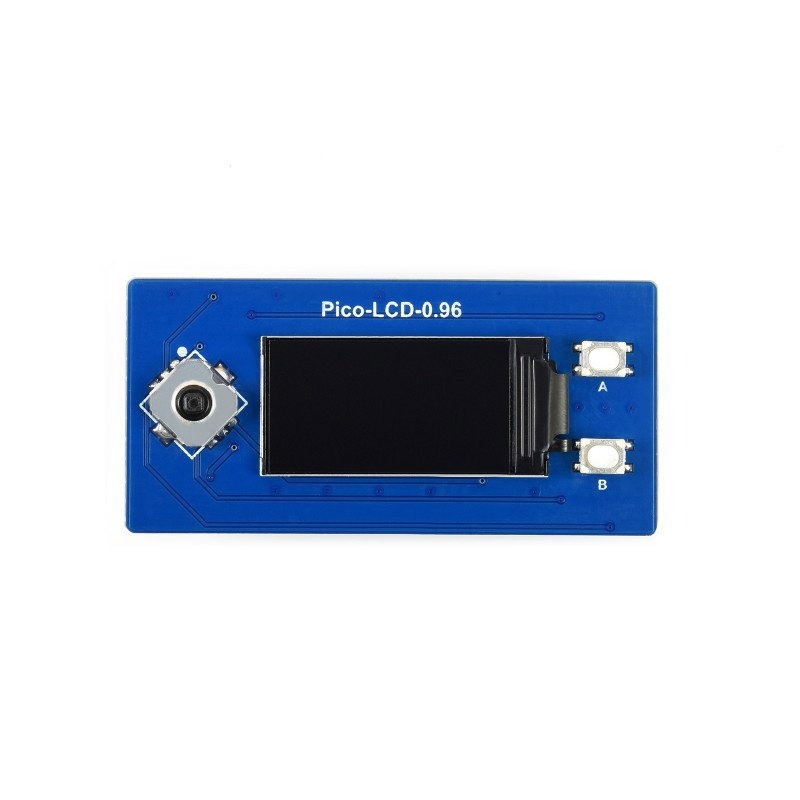

Das Gerät verfügt außerdem über zwei Funktionstasten und einen Joystick, die Sie programmieren und verwenden können, um die Schnittstelle der von Ihnen gebauten Geräte zu bedienen.
In unserem Angebot finden Sie noch viel mehr Displays, die für den Einsatz mit Minicomputern wie Raspberry Pi oder Arduino ausgelegt sind. Wir haben LCD-, Flüssigkristall-, OLED-, E-Paper-, Sieben-Segment-Geräte und viele andere. Das Angebot von Botland ist voll von Werkzeugen, Abdeckungen und Modulen, die speziell für die Arbeit mit verschiedenen Arten von Mikrocontrollern entwickelt wurden.
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 0,96 " |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 160 x 80 Pixel |
| Breite | 5 cm |
| Höhe | 7 cm |
| Tiefe | 2,3 cm |
| Gewicht | 0,016 kg |
