Produktbeschreibung: Kapazitives Touch-Display E-Paper E-Ink - 2,9'' 296x128px - SPI/I2C - schwarz und weiß - für Raspberry Pi Pico - Waveshare 20051
Display von Waveshare basierend auf E-Paper- Technologie . Seine Diagonale beträgt 2,9 " und die Auflösung beträgt 296 x 128 px . Der Bildschirm arbeitet mit dem Raspberry Pi Pico -Modul. Das Bild wird in drei Farben angezeigt: Schwarz, Weiß und Rot. Es kommuniziert über die SPI -Schnittstelle. Der Anzeigetyp kann sein in E-Book-Readern und elektronischen Zeitschriften verwendet.
Kompatibel mit Raspberry Pi Pico
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Pins des Moduls und eine Bedienungsanleitung enthält.
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Pins des Moduls und eine Bedienungsanleitung enthält.

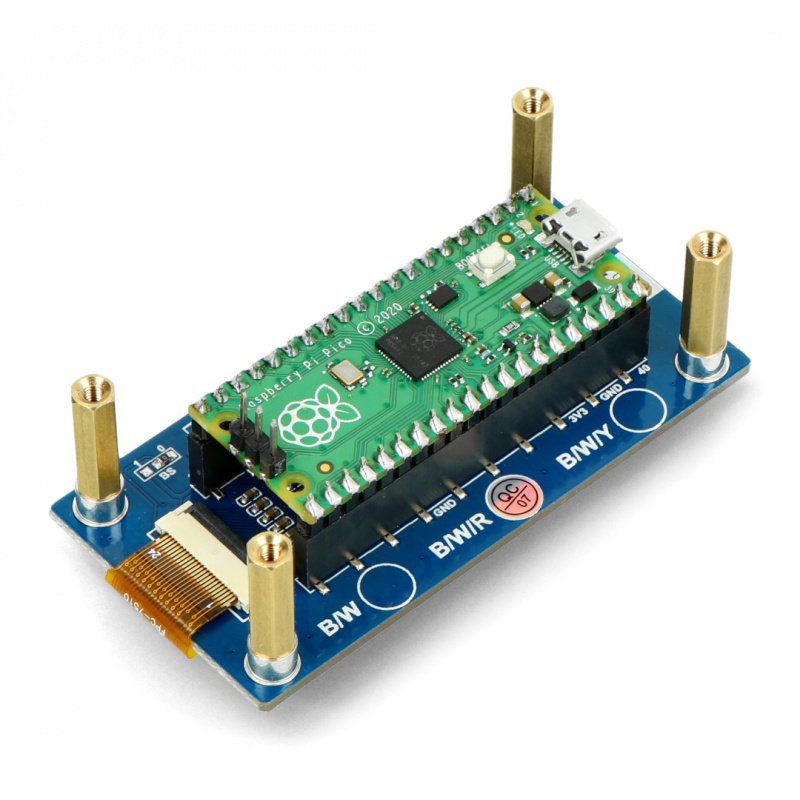

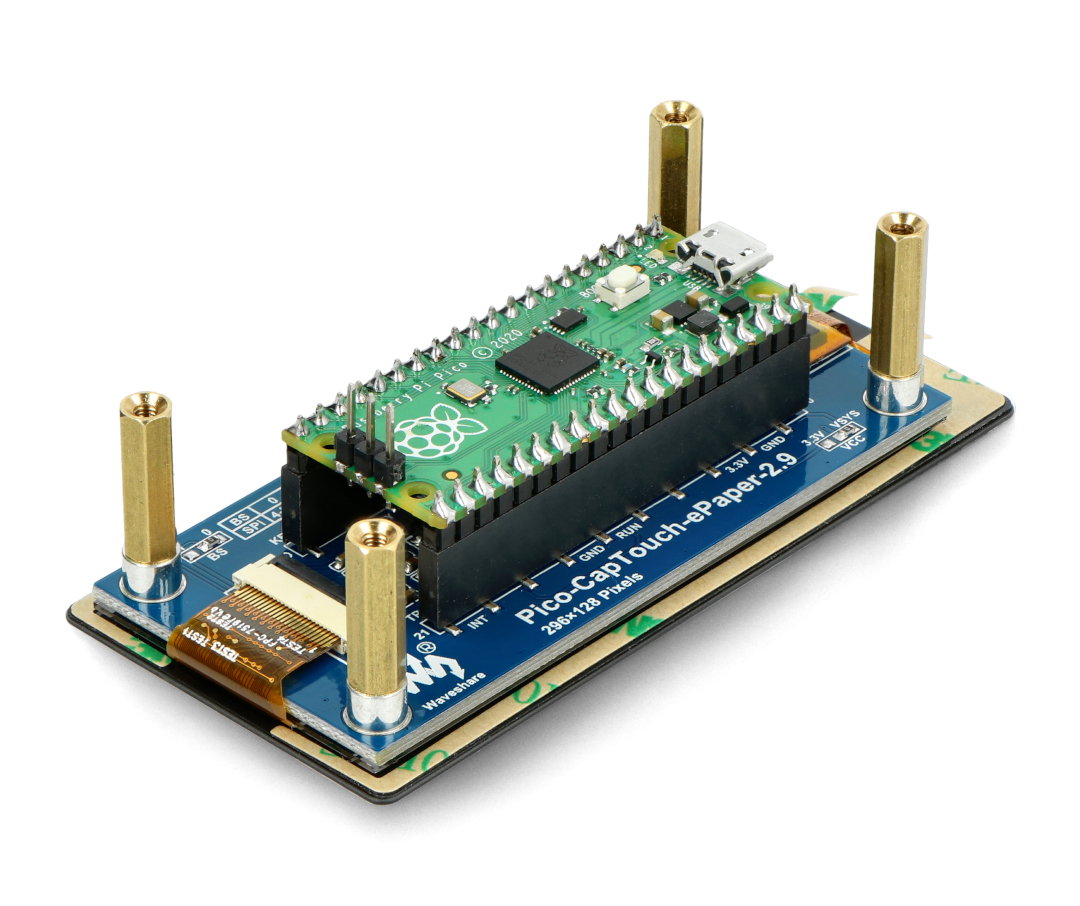

E-Paper-Touchdisplay für Raspberry Pi Pico.
Raspberry Pi Pico-Display. Verkaufsgegenstand ist der E-Paper-Bildschirm, das Raspberry Pi Pico-Modul kann separat erworben werden.Die Hauptmerkmale des E-Paper-Displays
- Keine Hintergrundbeleuchtung, behält das zuletzt angezeigte Bild für lange Zeit nach dem Trennen der Stromversorgung
- Extrem niedriger Stromverbrauch, Strom wird nur benötigt, um den Bildschirm zu aktualisieren
- SPI-Schnittstelle
Was ist E-Paper?
Die E-Paper-Displays verwenden Mikrokapsel-Elektrophoresetechnologie, um ein Bild anzuzeigen: In einer transparenten Flüssigkeit schwebende geladene Partikel bewegen sich zu den Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel sichtbar wird, indem sie Umgebungslicht wie herkömmliches bedrucktes Papier reflektiert. Das E-Paper-Display zeigt Bilder / Texte bei Lampen- oder Tageslicht klar an, benötigt keine Hintergrundbeleuchtung und der Betrachtungswinkel beträgt fast 170 °. Diese Art der Anzeige wird aufgrund ihres papierähnlichen Effekts typischerweise in E-Book-Readern verwendet.

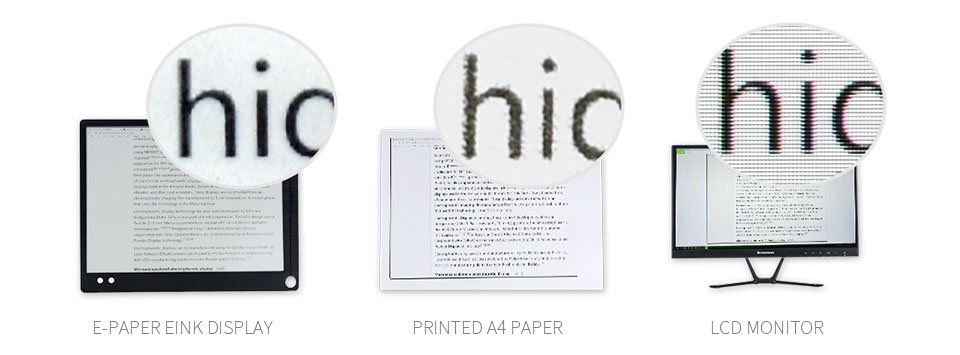

E-Paper-Technologie.

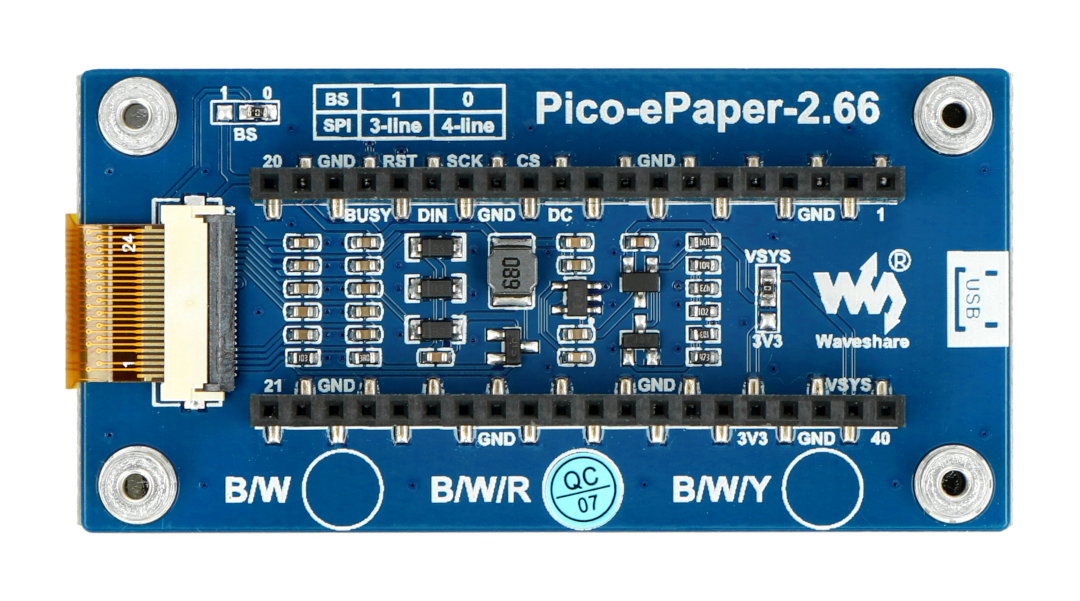

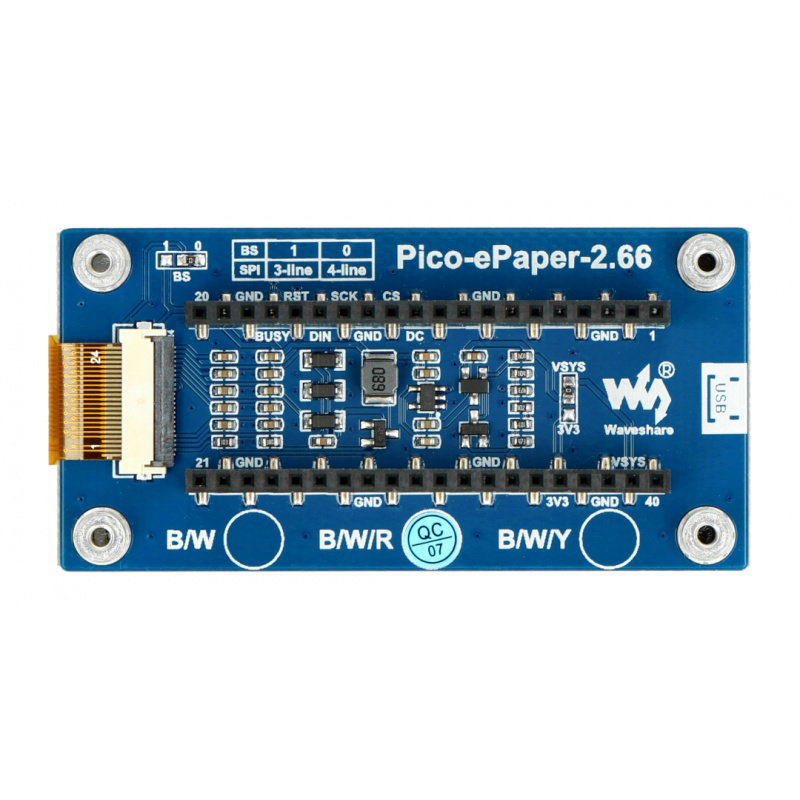

Ausgänge des E-Paper-Anzeigemoduls.E-Paper-Display-Ausgänge
Das Anzeigemodul ist mit einer Buchse zum direkten Anschluss des Raspberry Pi Pico ausgestattet. Es verwendet Pins wie:
- VSYS - Eingangsspannung (Standard)
- 3V3 (OUT) - Eingangsspannung
- GND - Masse
- GP8 | e-Paper_DC - Daten-/Befehls-Pin, High für Daten, Low für Befehle
- GP9 | e-Paper_CS - SPI-Chip-Auswahlstift, aktiviert durch niedrigen Zustand
- GP10 | e-Paper_CLK - SCK-Pin der SPI-Schnittstelle
- GP11 | e-Paper_DIN - MOSI-Pin der SPI-Schnittstelle
- GP12 | e-Paper_RST - externer Reset, aktiviert durch den niedrigen Zustand
- GP13 | e-Paper_BUSY - Ausgabe des Besetztstatus
Anzeigespezifikation
- Betriebsspannung: 3,3 V
- Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
- Anzeigefarben: schwarz, weiß und rot
- Graustufen: 2
- Vollständige Aktualisierungszeit: 15 s
- Leistungsaufnahme beim Auffrischen: 42,4 mW
- Stromverbrauch im Standby: bis zu 0,01 µA
- Betrachtungswinkel: bis zu 170°
- Diagonale: 2,66 "
- Auflösung: 296 x 152 Pixel
- Pixelgröße: 0,203 x 0,202 mm
- Außenmaße: 74 x 37,5 mm
- Displayabmessungen: 60,088 x 30,704 mm

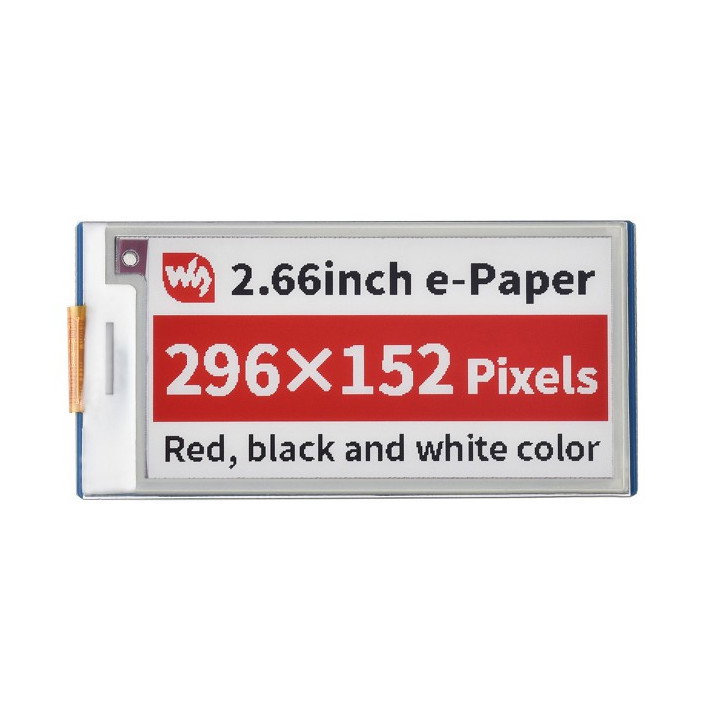

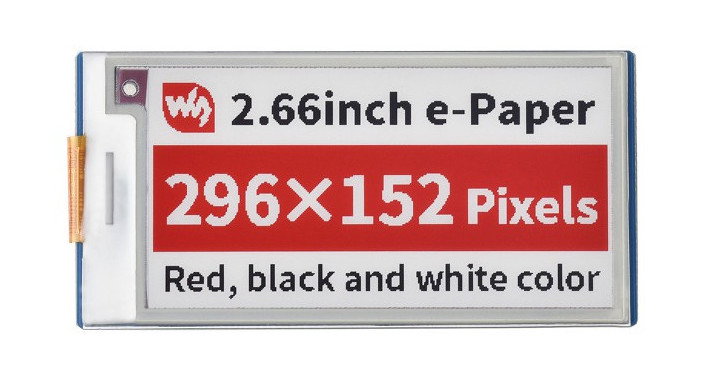

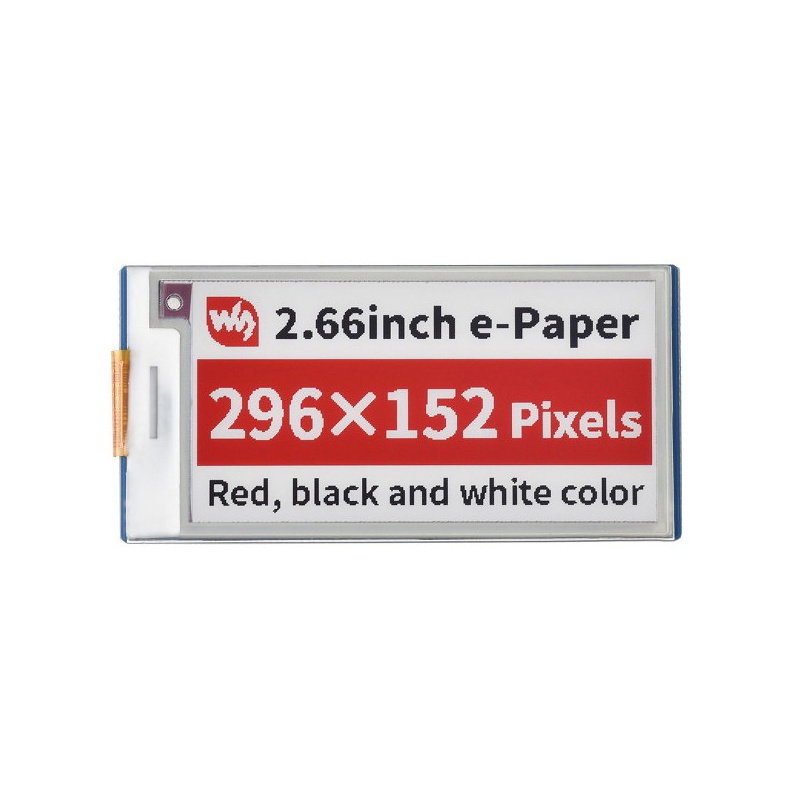

E-Paper-Display.
