IPS-LCD-Display 1,3 '' 240x240px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19650

Index: WSR-19541 EAN: 5904422371883
LCD-Display, hergestellt von Waveshare, speziell für das beliebte Raspberry Pi Pico-Modul. Es ist mit einem hochwertigen ST7789 -Treiber ausgestattet, verwendet SPI -Busse für die Kommunikation mit dem Raspberry Pi Pico. Die Gemälde werden in 65 Tausend präsentiert. RGB-Farben, die einen klaren und realistischen Farbeffekt ergeben. Die Auflösung des LCD-Bildschirms von Waveshare beträgt 240 x 240 px , die Diagonale 1,3'' . Die Größe eines einzelnen Pixels beträgt 0,0975 × 0,0975 mm.
IPS-LCD-Display 1,3 '' 240x240px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19650
7,50 €
6,30 € zzgl. MwSt.
Lieferung 30 pcs geplant für 2024-03-22
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: IPS-LCD-Display 1,3 '' 240 x 240 px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19650

LCD-Display , hergestellt von Waveshare, speziell für das beliebte Raspberry Pi Pico -Modul. Es ist mit einem hochwertigen ST7789 -Treiber ausgestattet, verwendet SPI -Busse für die Kommunikation mit dem Raspberry Pi Pico. Die Gemälde werden in 65 Tausend präsentiert. RGB-Farben, die einen klaren und realistischen Farbeffekt ergeben. Die Bildschirmauflösung beträgt 240 x 240 px und die Diagonale 1,3'' . Die Größe eines einzelnen Pixels beträgt 0,0975 × 0,0975 mm.

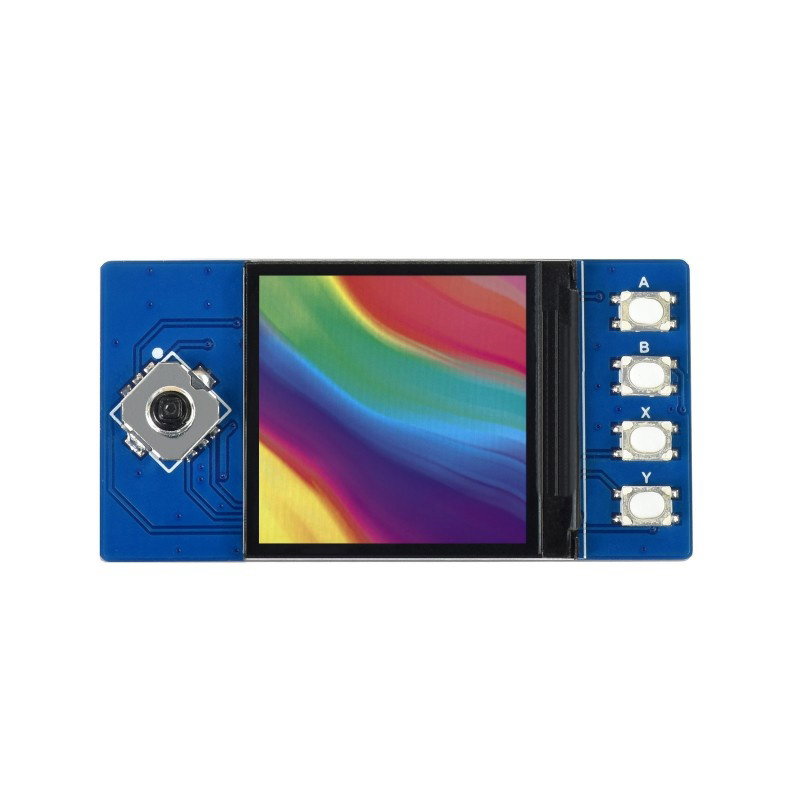

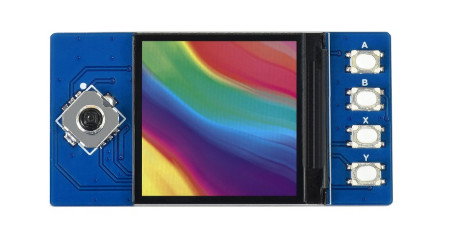

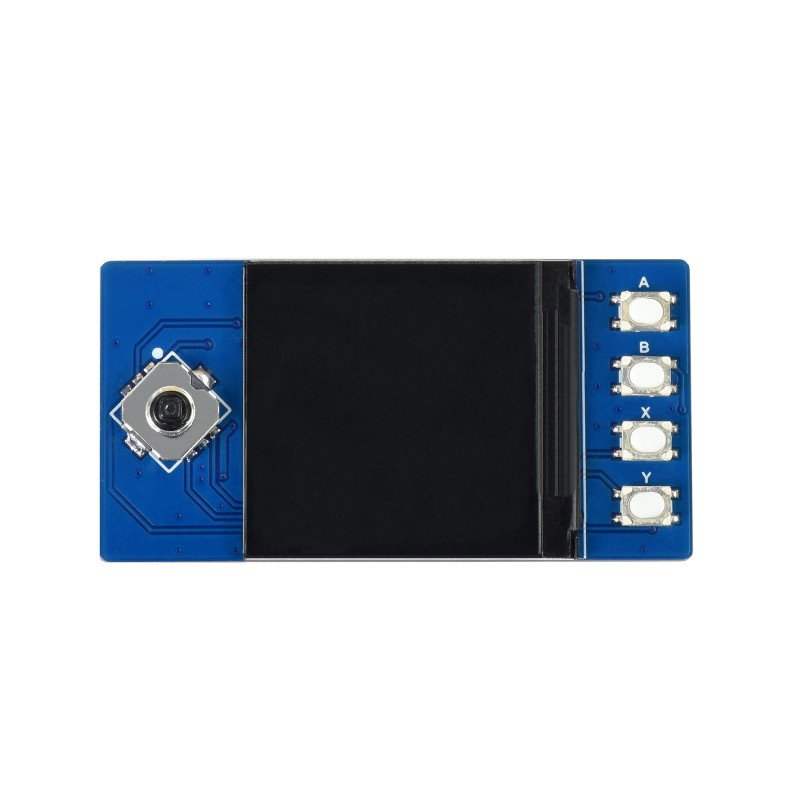

Das LCD-Display für den Raspberry Pi Pico ist mit vier Utility-Tasten und einem Joystick ausgestattet.

Das Produkt ist mit dem Raspberry Pi Pico kompatibel

Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält.

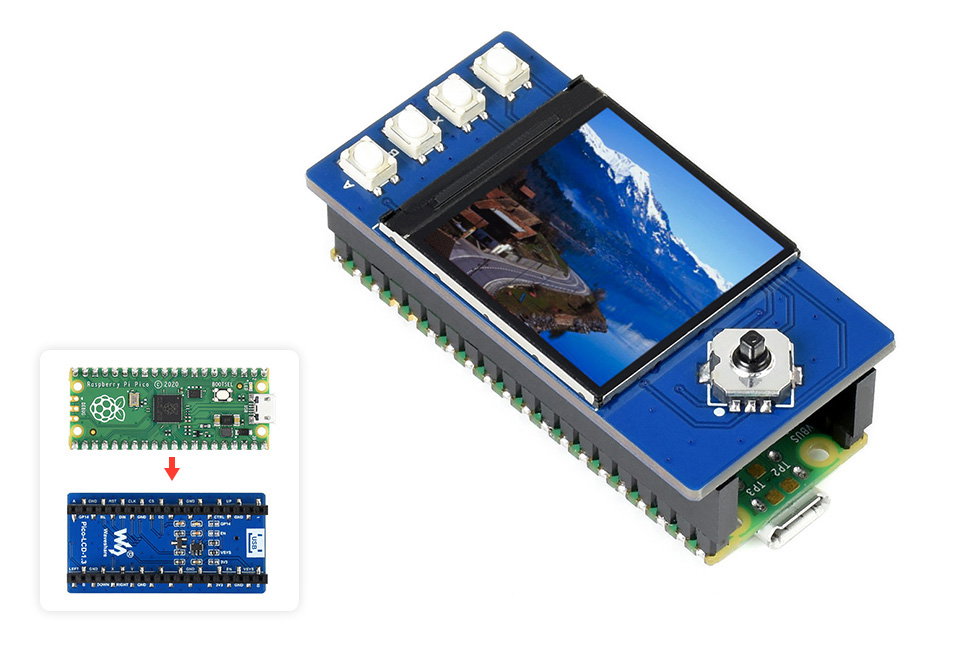

Display-Ausgänge sind mit dem Raspberry Pi Pico-Anschluss kompatibel.

Führt

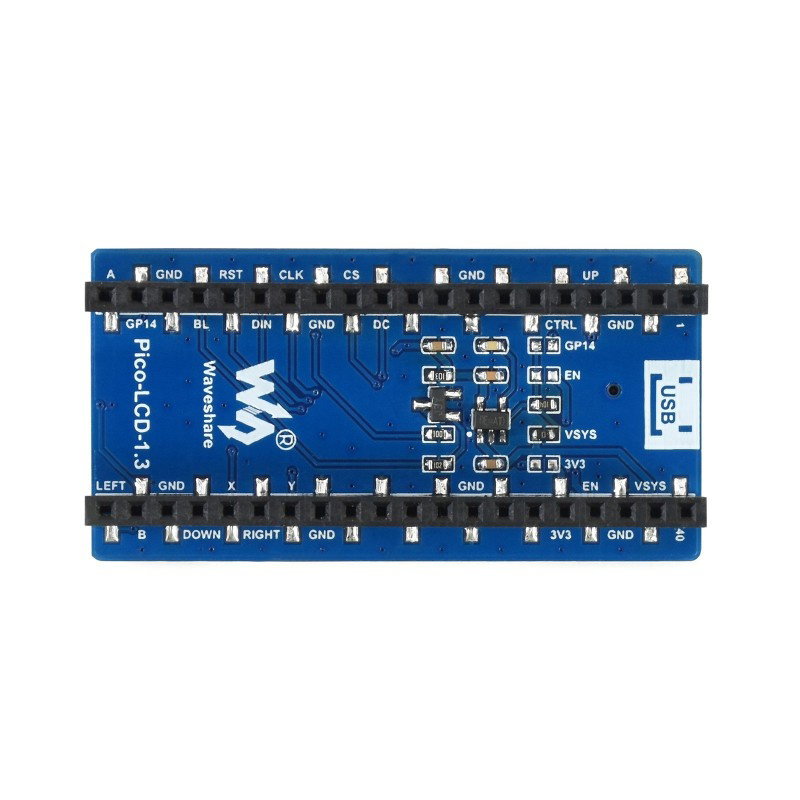

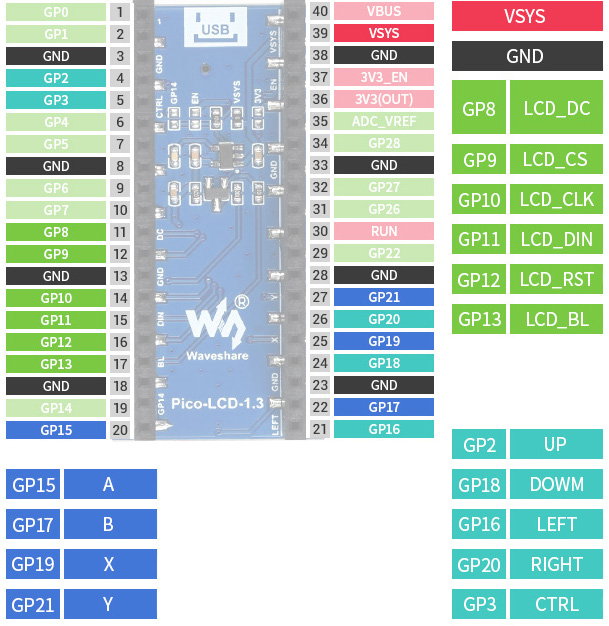

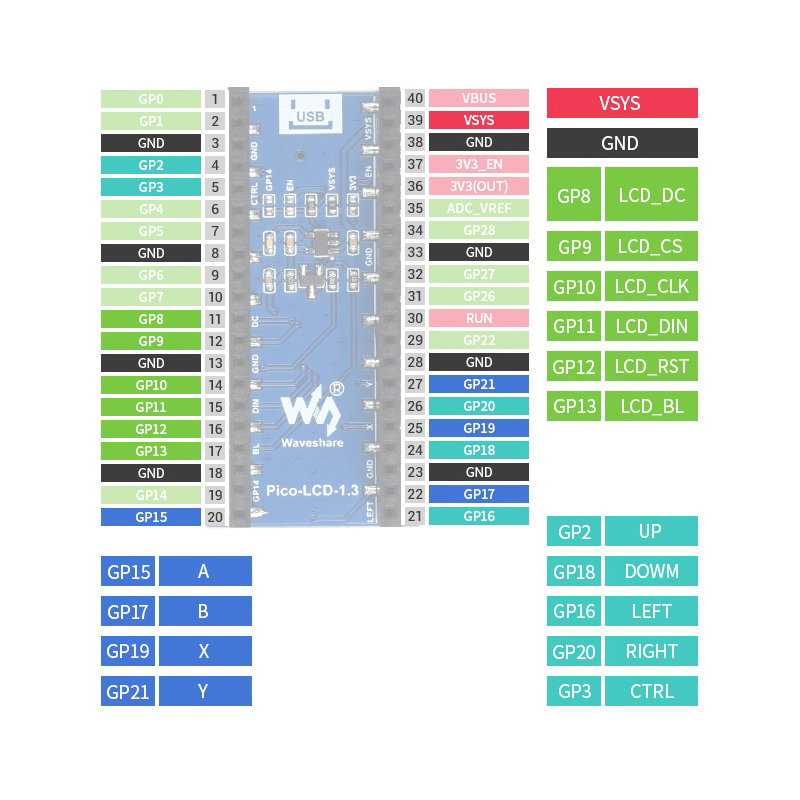

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften befinden sich:

  • VSYS - Power-Pin von 1,8 V bis 5,5 V
  • GND - die Masse des Systems
  • LCD_DC - Daten-/Befehlsauswahlstift (High-Zustand - Daten; Low-Zustand - Befehle)
  • LCD_CS - Chip Select (aktiviert durch den Low-Zustand)
  • LCD_CLK - Eingangspin der Taktleitung der SPI-Schnittstelle
  • LCD_DIN - Eingangspin der Datenleitung der SPI-Schnittstelle
  • LCD_RST - RESET-Pin (aktiviert mit einem niedrigen Zustand)
  • LCD_BL - Hintergrundbeleuchtungsstift
  • Joystick-Steuerstifte:
    • UP - nach oben bewegen
    • DOWM - nach unten bewegen
    • LINKS - nach links bewegen
    • RECHTS - nach rechts bewegen
    • STRG - mittlere Taste
  • A - Utility-Taste A
  • B - Utility-Taste B
  • C - Utility-Taste C
  • D - Utility-Taste D

Technische Spezifikation des Displays

  • Der Raspberry Pi Pico-Version gewidmet
  • Typ: IPS-LCD-Display
  • Kommunikationsschnittstelle: 4-Pin-SPI
  • Bildschirmdiagonale: 1,3''
  • Bildschirmauflösung: 240 x 240 Pixel
  • Pixelgröße: 0,0975 × 0,0975 mm
  • Anzeigefarben: 65K RGB
  • Versorgungsspannung: von 2,6 V bis 5,5 V
  • Zusätzliche Ausrüstung:
    • Hilfstasten A, B, C und D - 4 Stk.
    • Joystick - 1 Stck.
  • Programmiersprache: C/C++/MicroPython
  • Eingebauter Treiber: ST7789
  • Displayabmessungen: 23,4 x 23,4 mm
  • Modulabmessungen: 52 x 26,5 mm

Die Anzeige kann mit C/C++ oder MicroPython programmiert werden. Verkaufsgegenstand ist nur das Display - der Raspberry Pi Pico muss separat erworben werden.

IPS-LCD-Display 1,3 '' 240x240 px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19650

Das farbige IPS-LCD-Display mit einer Diagonale von 1,3 Zoll und einer Auflösung von 240 x 240 px ist die Raspberry Pi Pico Hat Cap der renommierten Marke Waveshare. Das Modul kommuniziert mit der RPi-Hauptplatine über die SPI-Schnittstelle.

Durch den Zugriff auf bis zu 65.000 RGB-Farbtöne ist eine realistische Farbwiedergabe möglich. Das Display zeichnet sich zudem durch eine große Farbtiefe und eine klare Schwarz-Weiß-Wiedergabe aus. Darüber hinaus bietet die Erweiterung vier programmierbare Funktionstasten und einen Joystick, wodurch sie sich auch für fortgeschrittenere elektronische Projekte eignet.

Effektive Bilddarstellung für Raspberry Pi Pico

Das IPS-LCD-Display von Waveshare ist eine großartige Möglichkeit, um eine hochwertige Bildanzeige von Ihrem Raspberry Pi Pico zu ermöglichen. Das Schild hat einen eingebauten Treiber

ST7789, mit dem Sie den angezeigten Inhalt einfach steuern können.

Weitere Informationen finden Sie im Abschnitt „Nützliche Links“ – dort finden Sie Links zur Website des Waveshare-Herstellers, zur Produkt-Wiki-Seite und zur technischen Dokumentation des Treibers. Unser Shop bietet auch eine große Auswahl an anderen Displays, Tastaturen und Audio-/Video-Erweiterungen für Raspberry Pi Pico-Boards.

Bildschirm - Typ LCD-IPS
Bildschirm - diagonal 1,30 ''
Bildschirm - Schnittstelle SPI
Bildschirmberührung Nicht
Bildschirmauflösung 240x240px
PAKETBREITE 7 cm
PAKETHÖHE 9.5 cm
PAKETTIEFE 2 cm
PAKETGEWICHT 0.013 kg

Seien Sie der Erste, der eine Frage zu diesem Produkt stellt!

Produktrezensionen

IPS-LCD-Display 1,3 '' 240x240px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19650

5/5

Durchschnittsnote

4

Kundenmeinung
Wir sammeln die folgenden
Bewertungen und verifizieren sie
mit Hilfe des externen Partners Trustmate
die aus dem Nachkaufprozess stammen.

Bewertungen:

Allan 16.01.2023 Bestätigter Kauf Übersetzte Rezension

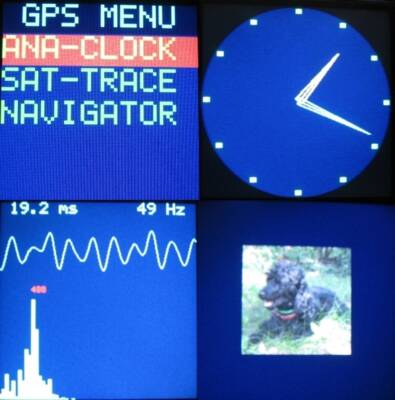

Kostengünstiges und praktisches Modul. Trotz der geringen Größe - hohe Auflösung (240x240 RGB 565). Die schnelle SPI-Schnittstelle ermöglicht es Ihnen, einfache Animationen sogar auf der Ebene von Mikro-Python zu erstellen. Eingebaute Tasten (insgesamt 9) ermöglichen eine einfache Menüimplementierung. Die Form (Overlay auf dem Pico-Modul) macht zusätzliche Anschlüsse überflüssig.
Marek K. 09.08.2021 Bestätigter Kauf Übersetzte Rezension
Ich habe es gekauft, um es zu überprüfen und zu lernen
Michał 22.02.2023 Bestätigter Kauf
Mirosław 19.10.2022 Bestätigter Kauf
