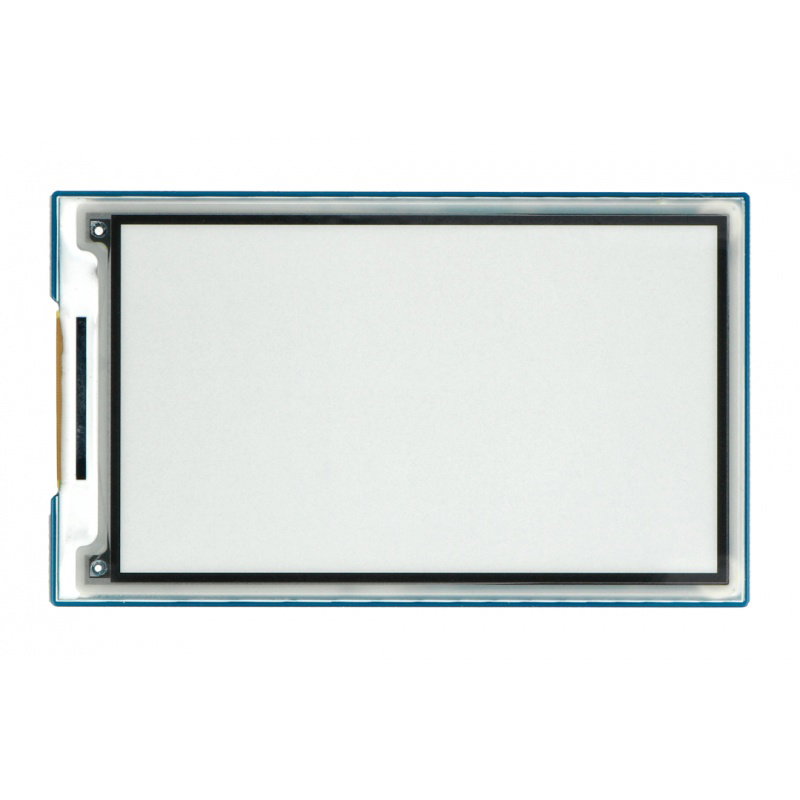

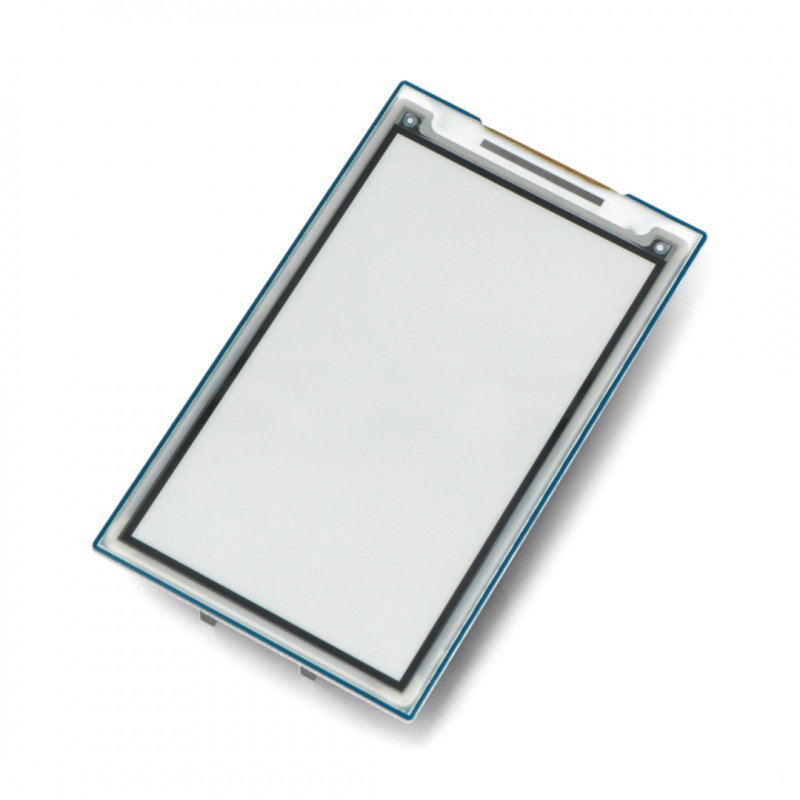

Display E-Paper E-Ink - 3,7 '' 480 x 280 px - SPI - schwarz und weiß - für Raspberry Pi Pico - Waveshare 20123

Index: WSR-20104 EAN: 5904422380175
Kompaktes Display in E-Paper- Technologie - Erweiterung zum Raspberry Pi Pico von Waveshare . Die Bildschirmdiagonale beträgt 3,7'' , die Auflösung 480 x 280 px und die Pixelgröße 0,169 x 0,169 mm . Das Bild wird in zwei Farben dargestellt: Schwarz und Weiß mit einer Grauskala auf Stufe 4. Das Modul zeichnet sich durch einen geringen Energieverbrauch und eine schnelle Aktualisierungszeit (vollständig und teilweise) aus. Es verwendet die SPI-Busse, um mit dem Raspberry Pi Pico zu kommunizieren.
Display E-Paper E-Ink - 3,7 '' 480 x 280 px - SPI - schwarz und weiß - für Raspberry Pi Pico -...
31,50 €
26,47 € zzgl. MwSt.
Warenannahme - innerhalb weniger Tage verfügbar
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: Display E-Paper E-Ink - 3,7 '' 480 x 280 px - SPI - schwarz und weiß - für Raspberry Pi Pico - Waveshare 20123

Kompaktes Display in E-Paper- Technologie - Erweiterung zum Raspberry Pi Pico von Waveshare . Die Bildschirmdiagonale beträgt 3,7'' , die Auflösung 480 x 280 px und die Pixelgröße 0,169 x 0,169 mm . Das Bild wird in zwei Farben dargestellt: Schwarz und Weiß mit einer Grauskala auf Stufe 4. Das Modul zeichnet sich durch einen geringen Energieverbrauch und eine schnelle Aktualisierungszeit (vollständig und teilweise) aus. Es verwendet die SPI-Busse, um mit dem Raspberry Pi Pico zu kommunizieren.

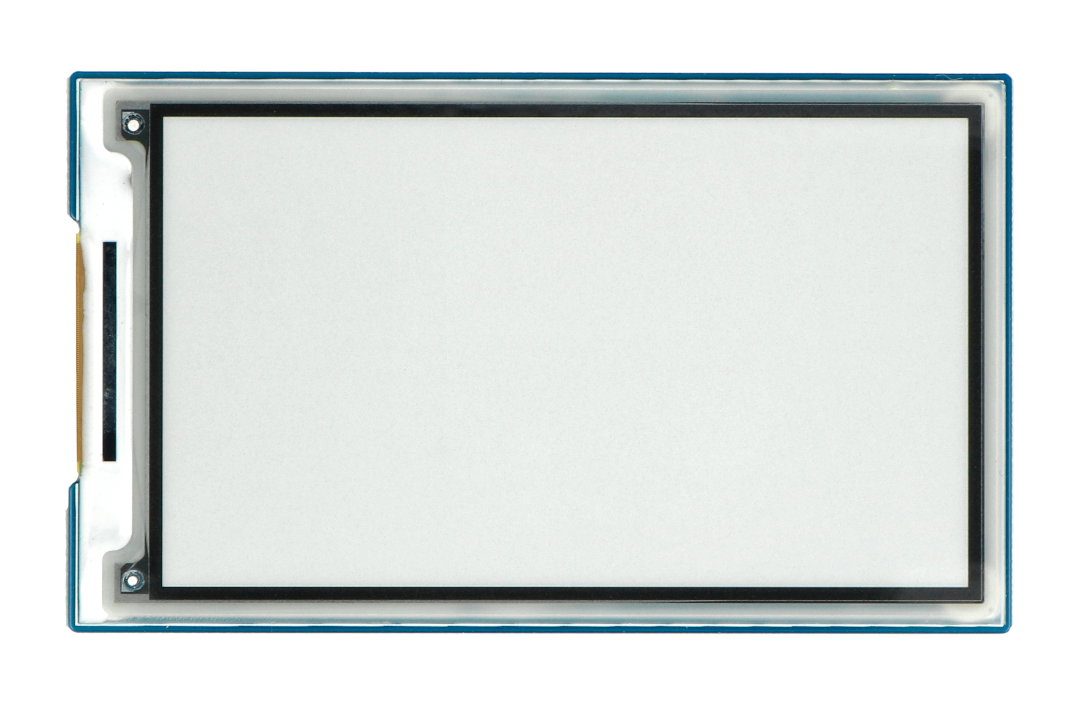

Display in E-Paper-Technologie für Raspberry Pi Pico.

Display in E-Paper-Technologie für Raspberry Pi Pico. Der Raspberry Pi Pico ist nicht im Kit enthalten, Sie können ihn separat in unserem Shop kaufen.

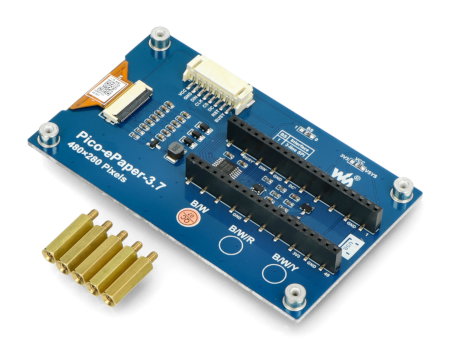

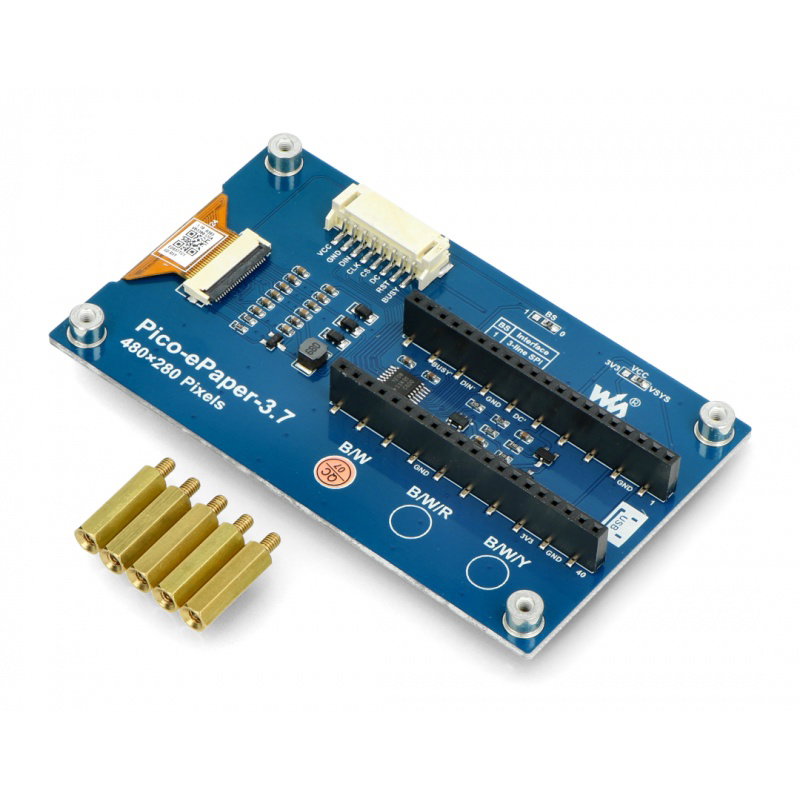

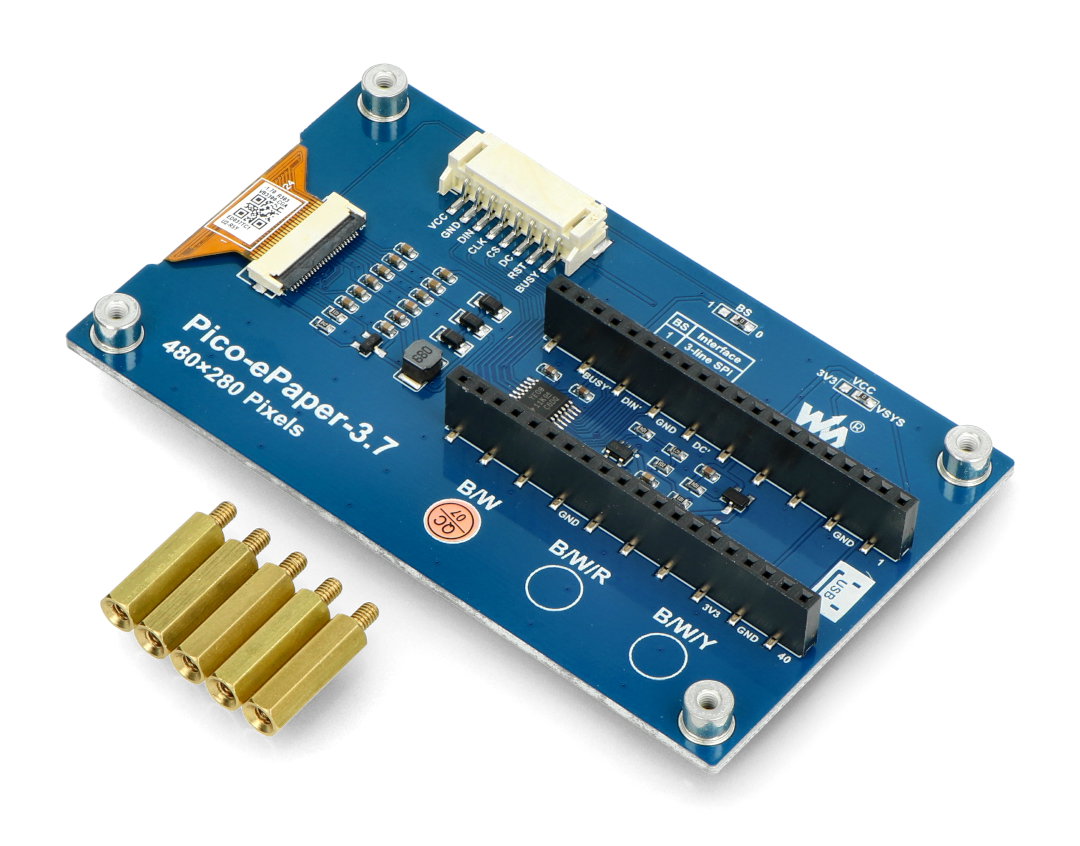

Im Set sind auch Distanzhülsen enthalten. Im Set sind auch Distanzhülsen enthalten.

Besonderheiten des Displays von Waveshare

  • Die Verwendung von E-Paper-Technologie, die in E-Book-Readern verwendet wird
  • Anzeige des letzten Bildes auch im spannungslosen Zustand
  • Geringer Stromverbrauch, nur Stromverbrauch zum Auffrischen
  • SPI-Kommunikationsschnittstelle
  • Programmiert mit C/C++ und MicroPython
  • Bild wird in zwei Farben angezeigt: Schwarzweiß mit Graustufen 4
  • Eingebauter Spannungsregler
  • Auch kompatibel mit anderen Boards - z.B. Raspberry Pi, Jetson Nano, Arduino, STM32

Inhalt des Kits

  • Display E-Paper E-Ink - 3,7 '' 480 x 280 px - SPI - schwarz und weiß - für Raspberry Pi Pico - Waveshare 20123
  • Distanzhülsen - 4 Lehren

Was ist die Anzeige "E-Ink-E-Papier"?

Das E-Paper-Display, auch elektronisches Papier (E-Paper-Display) genannt, nutzt die elektrophoretische Mikrokapseltechnologie zur Darstellung der Daten. Dies bedeutet, dass es das Erscheinungsbild von Standardtinte nachahmt, wie sie auf herkömmlichem Papier zu finden ist. Diese Art von Technologie ist äußerst benutzerfreundlich – die Bildschirme leuchten nicht blau, sind passiv reflektierend und bieten einen großen Betrachtungswinkel. All diese Eigenschaften sorgen dafür, dass unser Sehvermögen während der Nutzung weniger ermüdet und das Lesen noch angenehmer wird als zuvor.

Unterschiede bei der Anzeige von Inhalten auf jedem Bildschirmtyp.

Unterschiede bei der Anzeige von Inhalten auf jedem Bildschirmtyp.

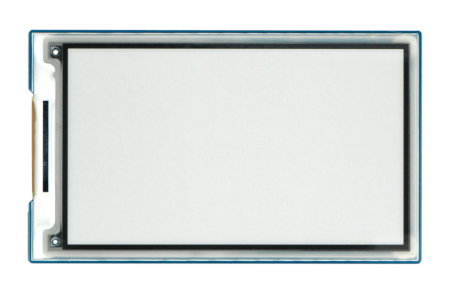

Bild in zwei Farben angezeigt: schwarz und weiß Bild in zwei Farben angezeigt: Schwarz und weiß.

Technische Spezifikation des Displays

  • Kompatibel mit: Raspberry Pi Pico
  • Anzeigetyp: E-Paper
  • Betriebsspannung: 3,3 V / 5 V
  • Bildschirmdiagonale: 3,7 ''
  • Auflösung: 480 x 280 Pixel
  • Pixelgröße: 0,169 x 0,169 mm
  • Kommunikationsschnittstelle: 3-Draht-SPI, 4-Draht-SPI
  • Anzeigefarben: schwarz und weiß
  • Graustufen: 4
  • Vollständige Aktualisierungszeit: 3 Sekunden
  • Teilaktualisierungszeit: 0,3 Sekunden
  • Auffrischleistung: 26,4 mW
  • Ruhestrom: <0,01 µA (fast keiner)
  • Betrachtungswinkel: > 170 °
  • Displayabmessungen: 81,12 x 47,32 mm
  • Modulabmessungen: 95,3 x 56,9 mm

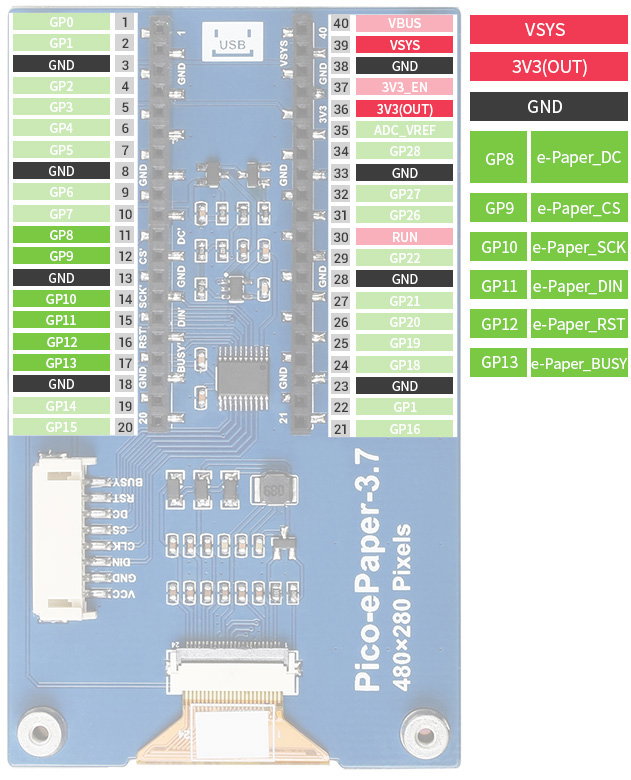

Beschreibung und Anordnung der Leads

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften sind:

  • VSYS - Power-Pin (Standard)
  • 3V3 - Stromversorgungsstift 3,3 V
  • GND - die Masse des Systems
  • e-Paper_DC - Auswahlpin: Daten / Befehle (High-Status: Daten; Low-Status: Befehle)
  • e-Paper_CS - Chip select (aktiviert durch Low-Zustand)
  • e-Paper_SCK - SCK-Ausgang des SPI-Busses
  • e-Paper_DIN - MOSI-Datenausgabe des SPI-Busses
  • e-Paper_RST - RESET-Pin (aktiviert durch Low-Zustand)
  • e-Paper_BUSY - Besetzt-Pin

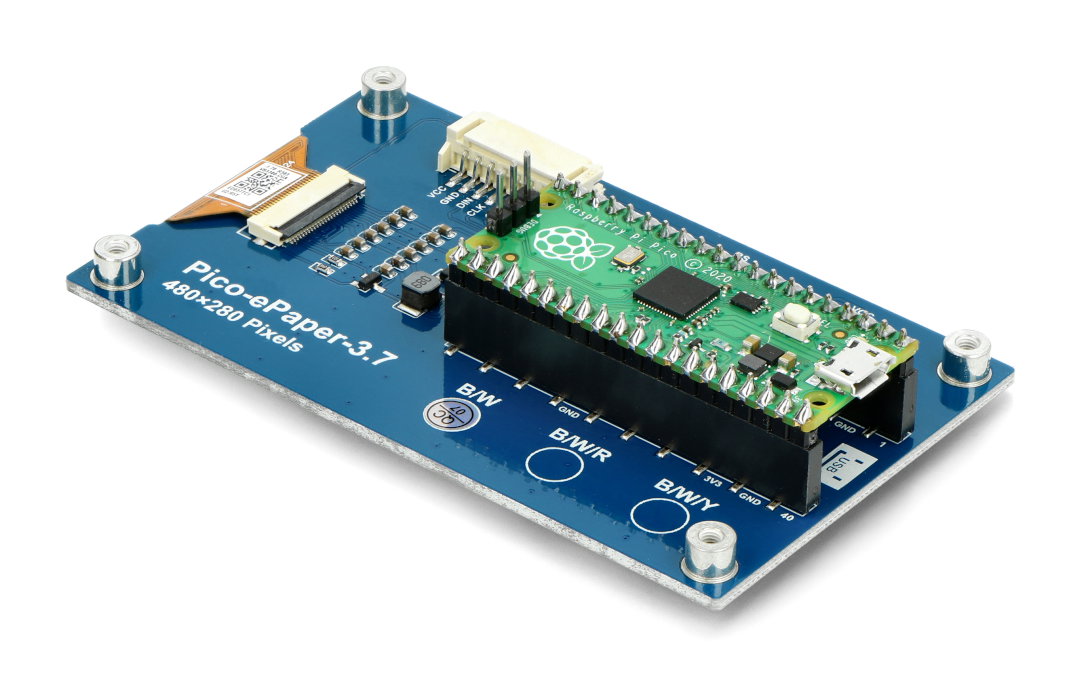

Kompatibel mit Raspberry Pi Pico
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Pins des Moduls und eine Bedienungsanleitung enthält.

Ausgaben anzeigen. Ausgaben anzeigen.
Bildschirm - Typ E-Paper
Bildschirm - diagonal 3,70 ''
Bildschirm - Schnittstelle SPI
Bildschirmauflösung 480x280px
PAKETBREITE 11 cm
PAKETHÖHE 8 cm
PAKETTIEFE 3 cm
PAKETGEWICHT 0.063 kg
