Produktbeschreibung: Display E-Paper E-Ink 2,13'' 212 x 104 px - SPI - 3 Farben - für Raspberry Pi Pico - Waveshare 19588
Zeigen Sie E-Paper mit einer Diagonale von 2,13 '' an, das für den Raspberry Pi Pico entwickelt wurde. Seine Auflösung beträgt 212 x 104 px . Der Bildschirm zeigt Bilder und Texte in drei Farben: rot , schwarz und weiß . Das Modul nutzt den SPI -Bus zur Kommunikation mit dem Raspberry Pi. Der Bildschirm wurde in E-Ink- Technologie hergestellt und imitiert ein traditionelles Blatt Papier. Diese Arten von Displays werden beim Lesen von E-Books oder elektronischen Zeitschriften verwendet. Das Display leuchtet nicht blau und ist passiv reflektierend. Es präsentiert die zuletzt geladenen Inhalte auch noch lange nach dem Abschalten der Stromversorgung. Es zeichnet sich durch einen geringen Energieverbrauch aus und der Strom wird nur zum Auffrischen verbraucht.

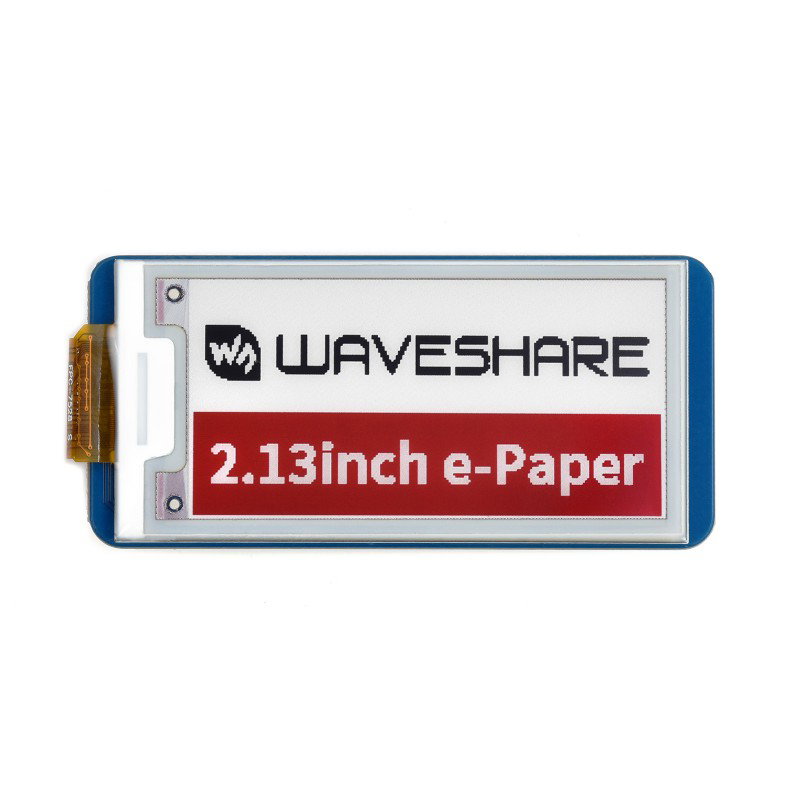

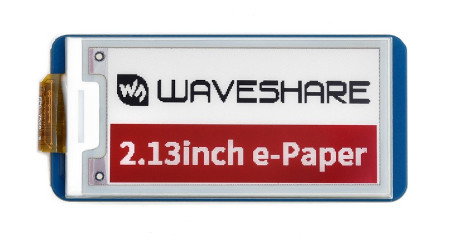

E-Paper-Display in E-Ink-Technologie von Waveshare.

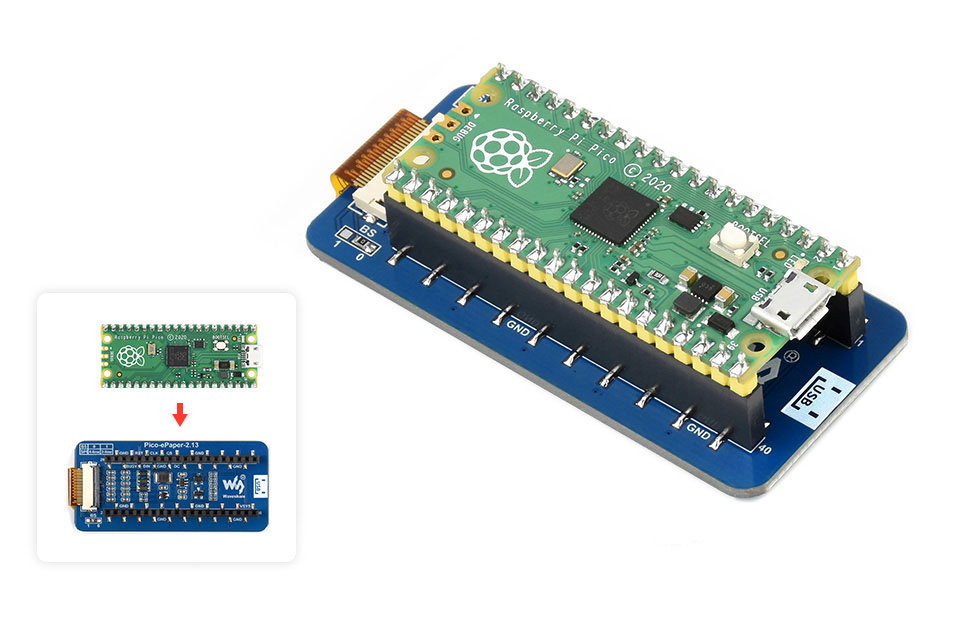

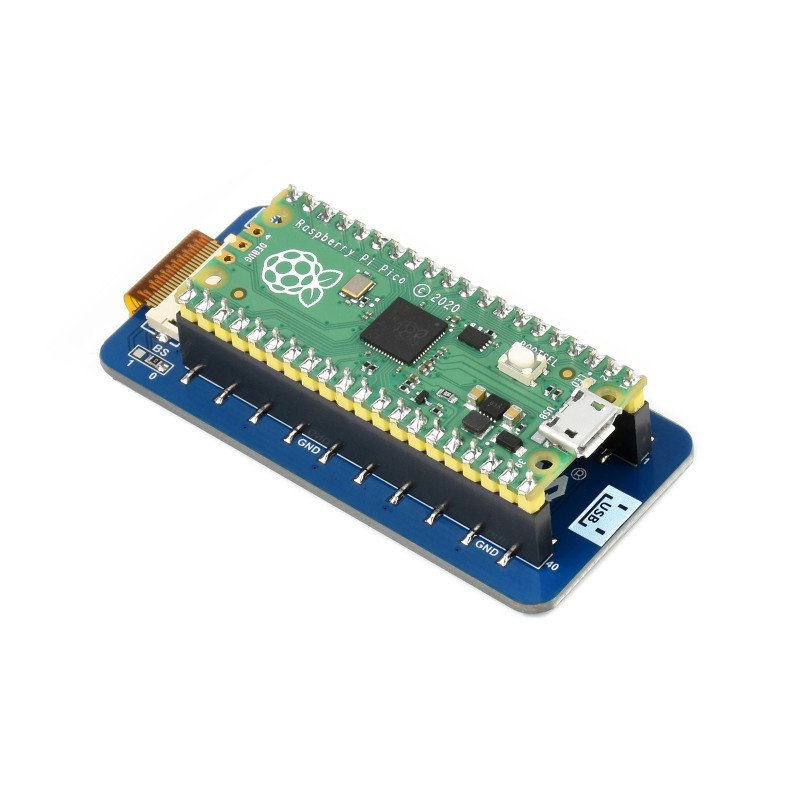

Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält. Außerdem lernen Sie den Umgang mit dem E-Paper-Display kennen.

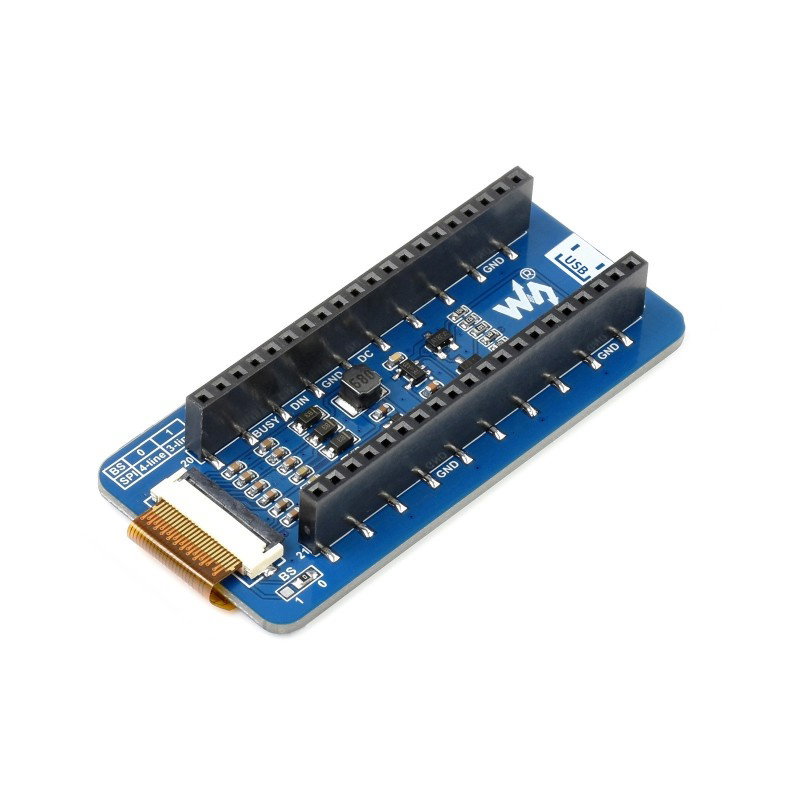

Display-Ausgänge sind mit dem Raspberry Pi Pico-Anschluss kompatibel.
Führt

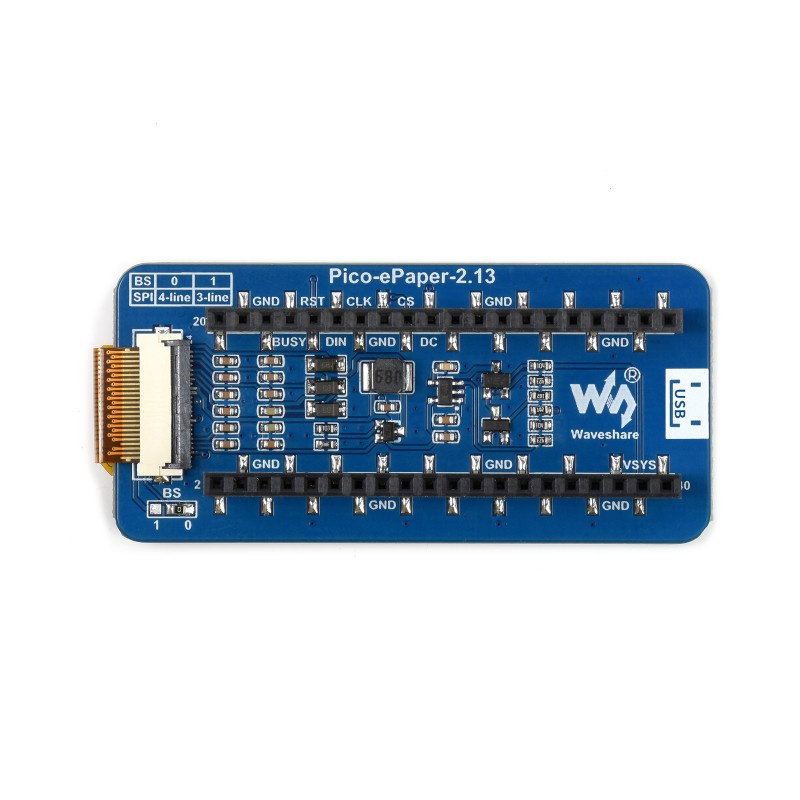

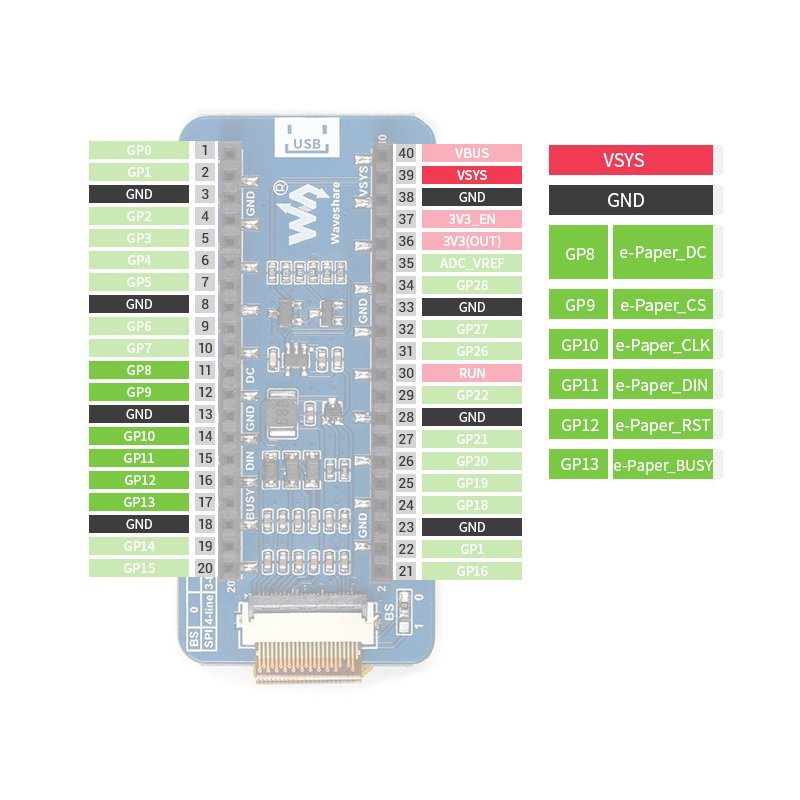

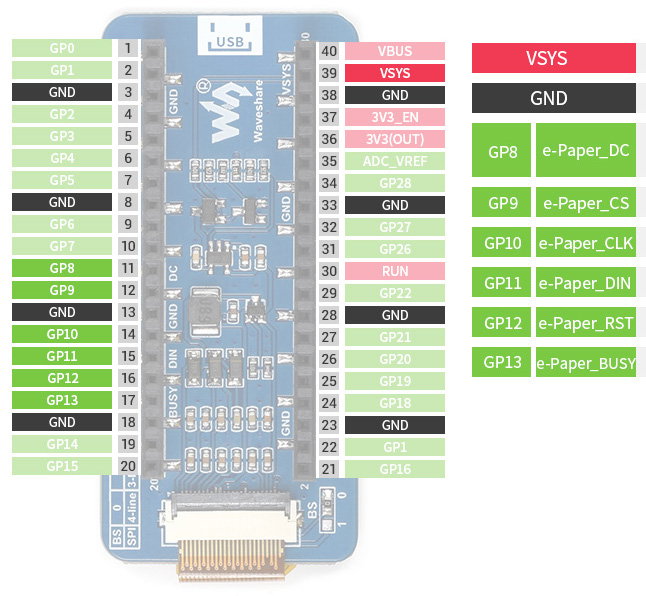

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften befinden sich:
- VSYS - 3,3-V-Stromanschluss
- GND - die Masse des Systems
- e-Paper_DC - Daten-/Befehlsauswahlstift (High-Status - Daten; Low-Status - Befehle)
- e-Paper_CS - Chip Select (aktiviert durch Low-Zustand)
- e-Paper_CLK - Eingangspin der Taktleitung der SPI-Schnittstelle
- e-Paper_DIN - Eingangspin der Datenleitung der SPI-Schnittstelle
- e-Paper_RST - RESET-Pin (aktiviert durch Low-Zustand)
- e-Paper_BUSY - BUSY-Ausgangspin
Technische Spezifikation des Displays
- Der Raspberry Pi Pico-Version gewidmet
- Typ: E-Paper-Display
- Technologie: E-Ink
- Kommunikationsschnittstelle: SPI (3-Draht oder 4-Draht)
- Bildschirmdiagonale: 2,13 ''
- Bildschirmauflösung: 212 x 104 Pixel
- Pixelgröße: 0,229 x 0,228 mm
- Anzeigefarben: rot, schwarz, weiß
- Betrachtungswinkel: > 170 °
- Graustufen: 2
- Vollständige Aktualisierungszeit: 15 Sekunden
- Stromverbrauch während der Aktualisierung: 26,4 mW
- Standby-Stromverbrauch: <0,01 uA
- Versorgungsspannung: 3,3 V
- Programmiersprache: C/C++/MicroPython
- Displayabmessungen: 48,55 x 23,71 mm
- Modulabmessungen: 65 x 30,5 mm

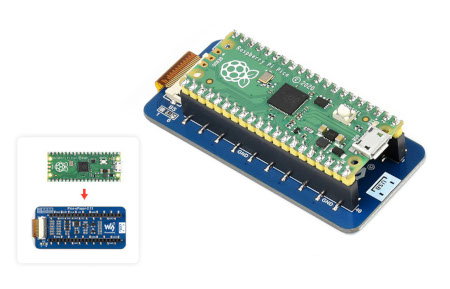

Verkaufsgegenstand ist nur das Display - der Raspberry Pi Pico muss separat erworben werden.
Unterschiede bei der Anzeige von Inhalten auf jedem Bildschirmtyp.
Was ist die Anzeige "E-Ink-E-Papier"?
Das E-Paper-Display, auch elektronisches Papier (E-Paper-Display) genannt, nutzt die elektrophoretische Mikrokapseltechnologie zur Darstellung von Texten und Bildern. Dadurch imitiert es das Aussehen gewöhnlicher Tinte, die auf traditionellem Papier zu finden ist. Diese Technologie ist äußerst benutzerfreundlich – die Bildschirme leuchten nicht blau, sind passiv reflektierend und bieten einen großen Betrachtungswinkel. All diese Eigenschaften sorgen dafür, dass das Sehvermögen während des Gebrauchs nicht ermüdet.
Display E-Paper E-Ink 2,13 '' 212x104px - SPI - 3 Farben - für Raspberry Pi Pico - Waveshare 19588
Wir bieten ein einzigartiges Tool an, das für die Arbeit mit dem Raspberry Pi Pico entwickelt wurde. Es handelt sich um ein E-Paper E-Ink Display mit einer Diagonale von 2,13'' und einer Auflösung von 212 x 104 Pixel. Die Konnektivität erfolgt über die SPI-Schnittstelle.
Das sogenannte E-Paper zeichnet sich durch eine Leistung aus, die von keiner anderen Art von Display erreicht wird. Zunächst einmal ist die Darstellung von Bildern so augenfreundlich wie möglich – in der Praxis sieht der Bildschirm wie ein normales Blatt Papier aus, benötigt bei Tageslicht keine Hintergrundbeleuchtung und gibt kein schädliches blaues Leuchten ab.
Raspberry Pi Pico Hat - Tastaturen und Displays
Bemerkenswert ist, dass gerade bei tragbaren Geräten das Energiesparen immer ganz oben auf der Prioritätenliste steht – das sogenannte E-Paper garantiert einen sehr niedrigen Energieverbrauch. Während der Anzeige eines statischen Bildes verbraucht der Bildschirm überhaupt keine Energie.
