Produktbeschreibung: Display E-Paper E-Ink 2,66'' 296 x 152 px - SPI - 2 Farben - für Raspberry Pi Pico - Waveshare 20052
Zeigen Sie E-Paper mit einer Diagonale von 2,66 '' an, das für Raspberry Pi Pico entwickelt wurde. Seine Auflösung beträgt 296 x 152 px . Der Bildschirm zeigt Bilder und Texte in zwei Farben: schwarz und weiß . Es verwendet den SPI -Bus für die Kommunikation mit dem Raspberry Pi. Der Bildschirm von Waveshare wurde in E-Ink- Technologie hergestellt, die ein traditionelles Blatt Papier imitiert. Diese Arten von Displays werden beim Lesen von E-Books oder elektronischen Zeitschriften verwendet. Das Display leuchtet nicht blau und ist passiv reflektierend.

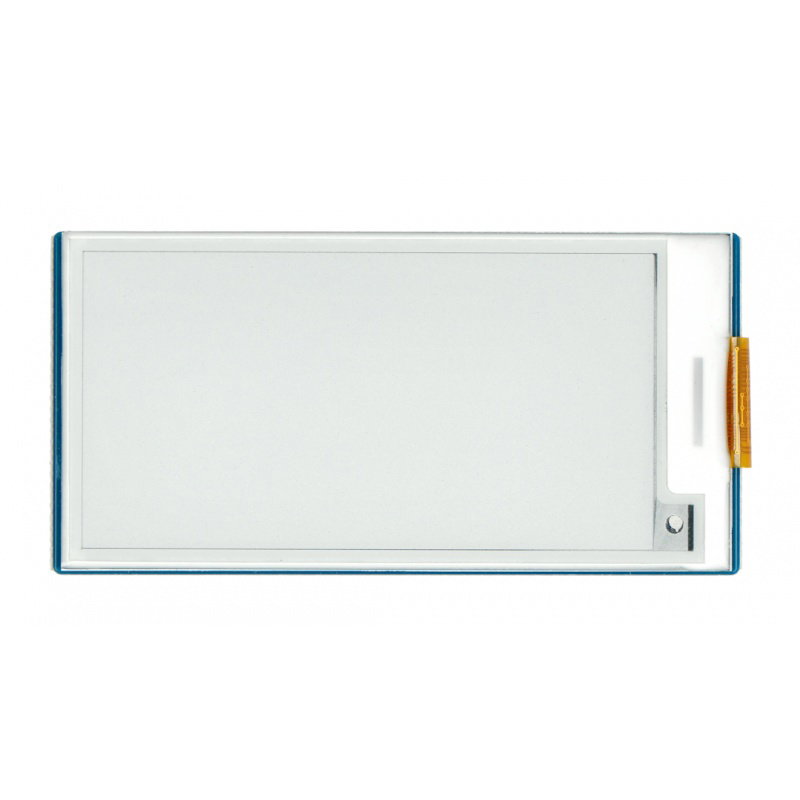

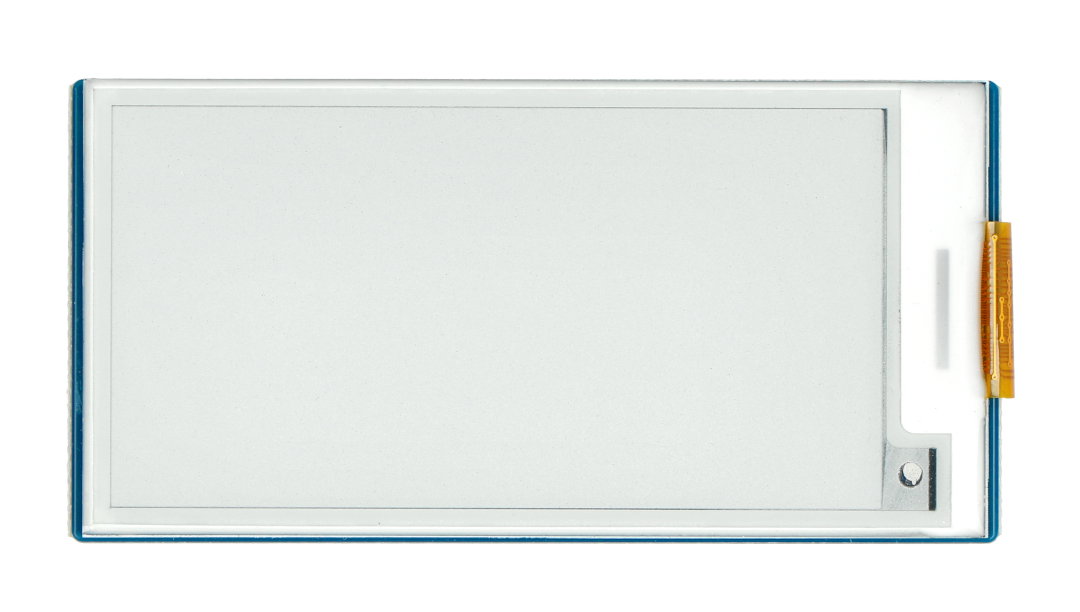

E-Paper-Display mit E-Ink-Technologie von Waveshare.

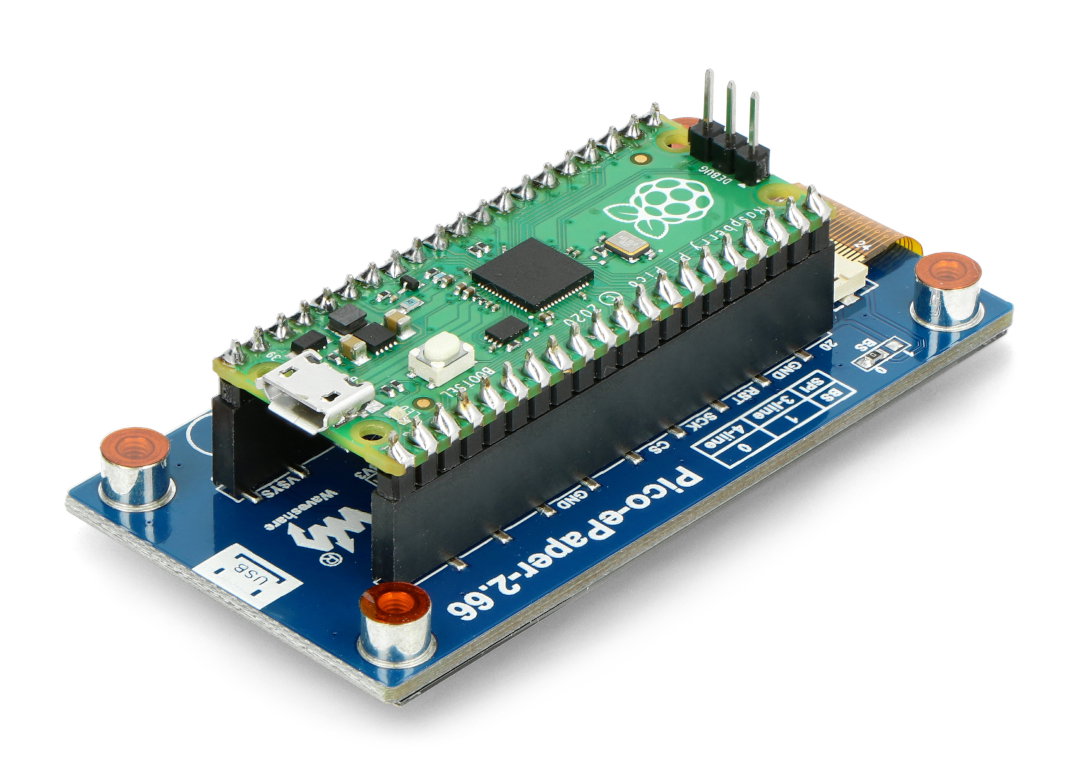

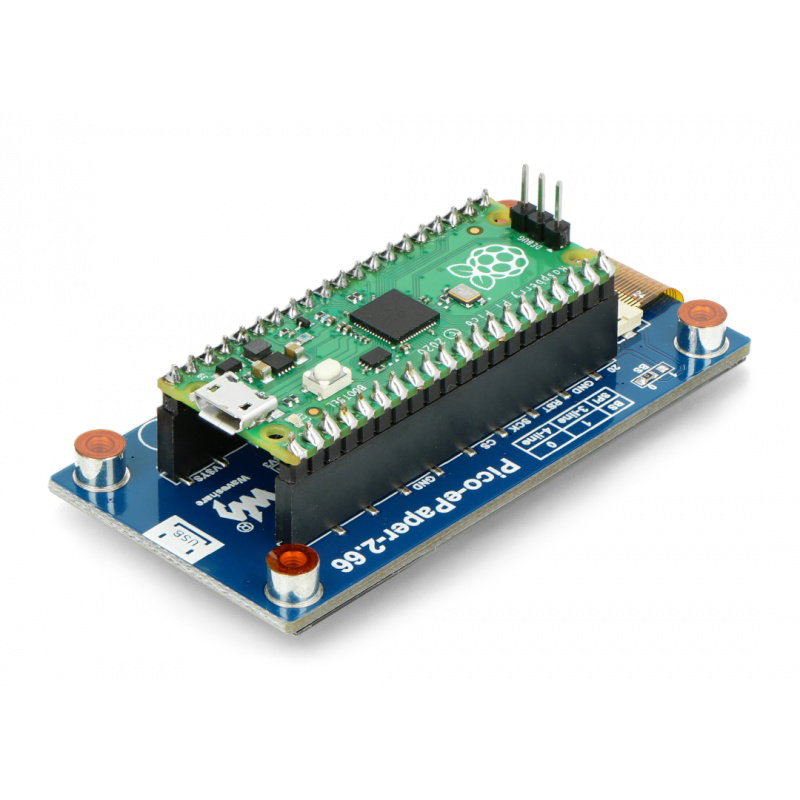

Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält. Außerdem lernen Sie den Umgang mit dem E-Paper-Display kennen.

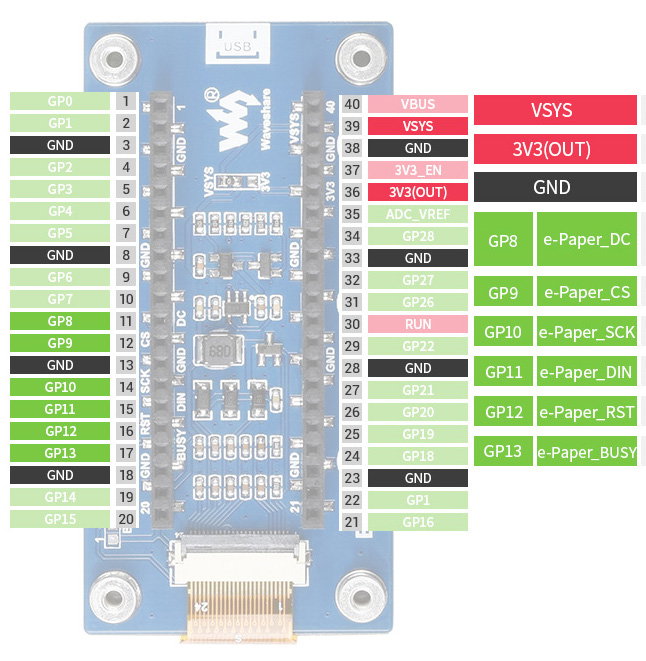

Display-Ausgänge sind mit dem Raspberry Pi Pico-Anschluss kompatibel.
Ausgaben anzeigen

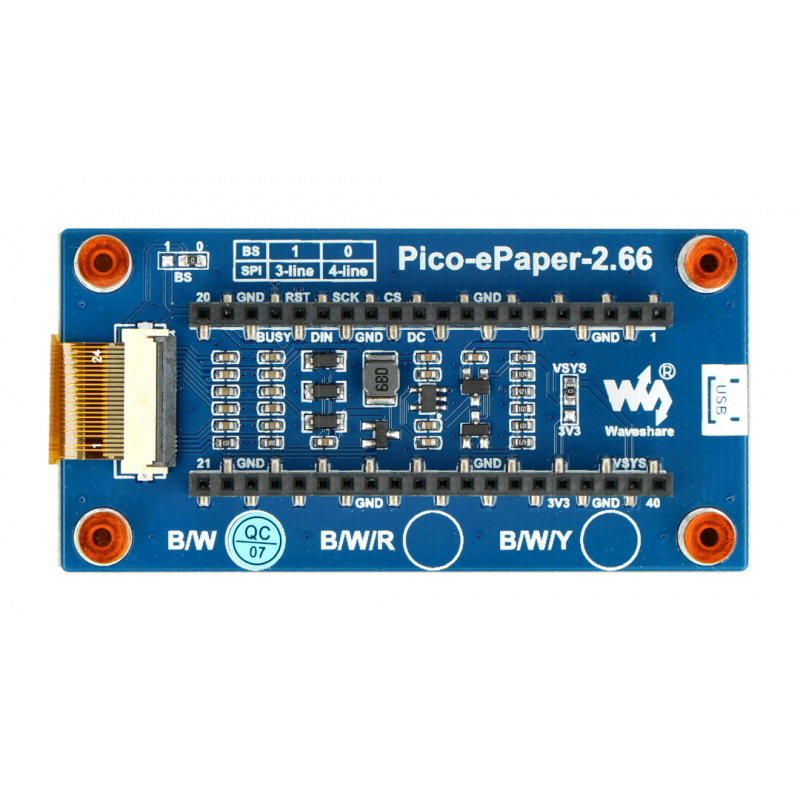

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften befinden sich:
- VSYS - Stromanschluss
- 3V3 - Stromversorgungsstift 3,3 V
- GND - die Masse des Systems
- e-Paper_DC - Daten-/Befehlsauswahlstift (High-Status - Daten; Low-Status - Befehle)
- e-Paper_CS - Chip Select (aktiviert durch Low-Zustand)
- e-Paper_SCK - SCK-Eingangspin der SPI-Schnittstelle
- e-Paper_DIN - Eingangspin der Datenleitung der SPI-Schnittstelle
- e-Paper_RST - RESET-Pin (aktiviert durch Low-Zustand)
- e-Paper_BUSY - BUSY-Ausgangspin
Technische Spezifikation des Displays
- Der Raspberry Pi Pico-Version gewidmet
- Typ: E-Paper-Display
- Technologie: E-Ink
- Kommunikationsschnittstelle: SPI (3-Draht oder 4-Draht)
- Bildschirmdiagonale: 2,66 ''
- Bildschirmauflösung: 296 x 152 Pixel
- Pixelgröße: 0,203 x 0,202 mm
- Anzeigefarben: schwarz, weiß
- Betrachtungswinkel: > 170 °
- Graustufen: 2
- Vollständige Aktualisierungszeit: 5 Sekunden
- Stromverbrauch während der Aktualisierung: 42,4 mW
- Standby-Stromverbrauch: <0,01 uA
- Versorgungsspannung: 3,3 V
- Programmiersprache: C/C++/MicroPython
- Displayabmessungen: 60,088 x 30,704 mm
- Modulabmessungen: 74 x 37,5 mm
Verkaufsgegenstand ist nur das Display - der Raspberry Pi Pico muss separat erworben werden.
Unterschiede bei der Anzeige von Inhalten auf jedem Bildschirmtyp.
Was ist die Anzeige "E-Ink-E-Papier"?
Das E-Paper-Display, auch elektronisches Papier (E-Paper-Display) genannt, nutzt die elektrophoretische Mikrokapseltechnologie zur Darstellung von Texten und Bildern. Dadurch imitiert es das Aussehen gewöhnlicher Tinte, die auf traditionellem Papier zu finden ist. Diese Technologie ist äußerst benutzerfreundlich – die Bildschirme leuchten nicht blau, sind passiv reflektierend und bieten einen großen Betrachtungswinkel. All diese Eigenschaften sorgen dafür, dass das Sehvermögen während des Gebrauchs nicht ermüdet.
