Produktbeschreibung: 8-Segment-Anzeige x4 - rot - SPI - für Raspberry Pi Pico - Waveshare 19806

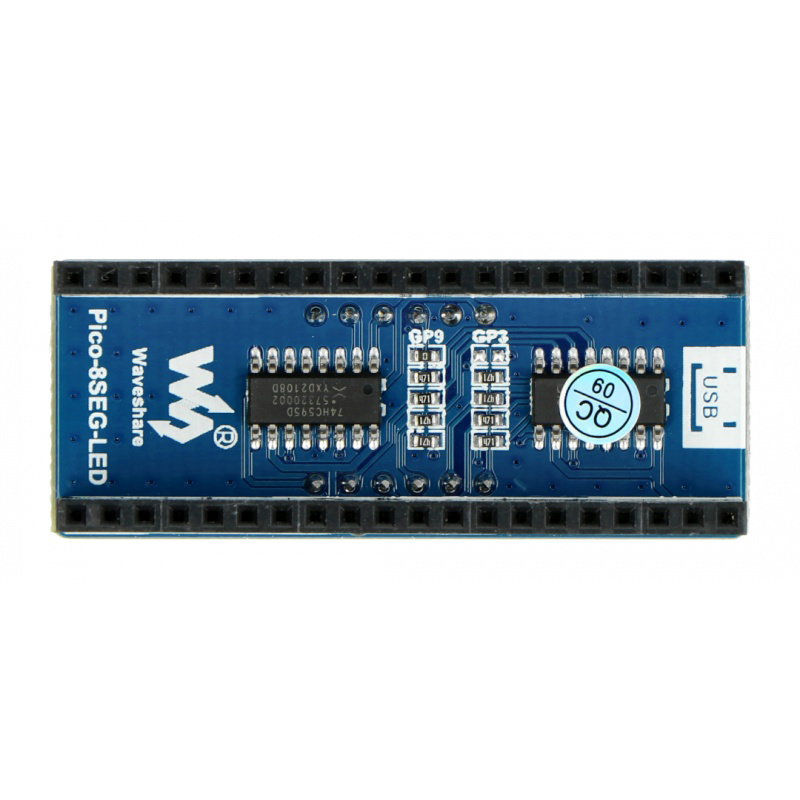

Ein Modul mit einer 8-Segment- Anzeige, mit der Sie 4 Ziffern und einige Buchstaben in Rot anzeigen können. Es basiert auf dem 74HC595 -Chip, der die Kommunikation über die SPI-Schnittstelle ermöglicht. Das Modul wird mit einer Spannung von 5 V direkt von der Platine des Raspberry Pi Pico versorgt. Das Display ist auf einem Modul platziert, dessen Sockel mit den GPIO-Pins des Raspberry Pi Pico-Moduls kompatibel ist, wodurch beide Module einfach und direkt miteinander verbunden werden können.
Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält.

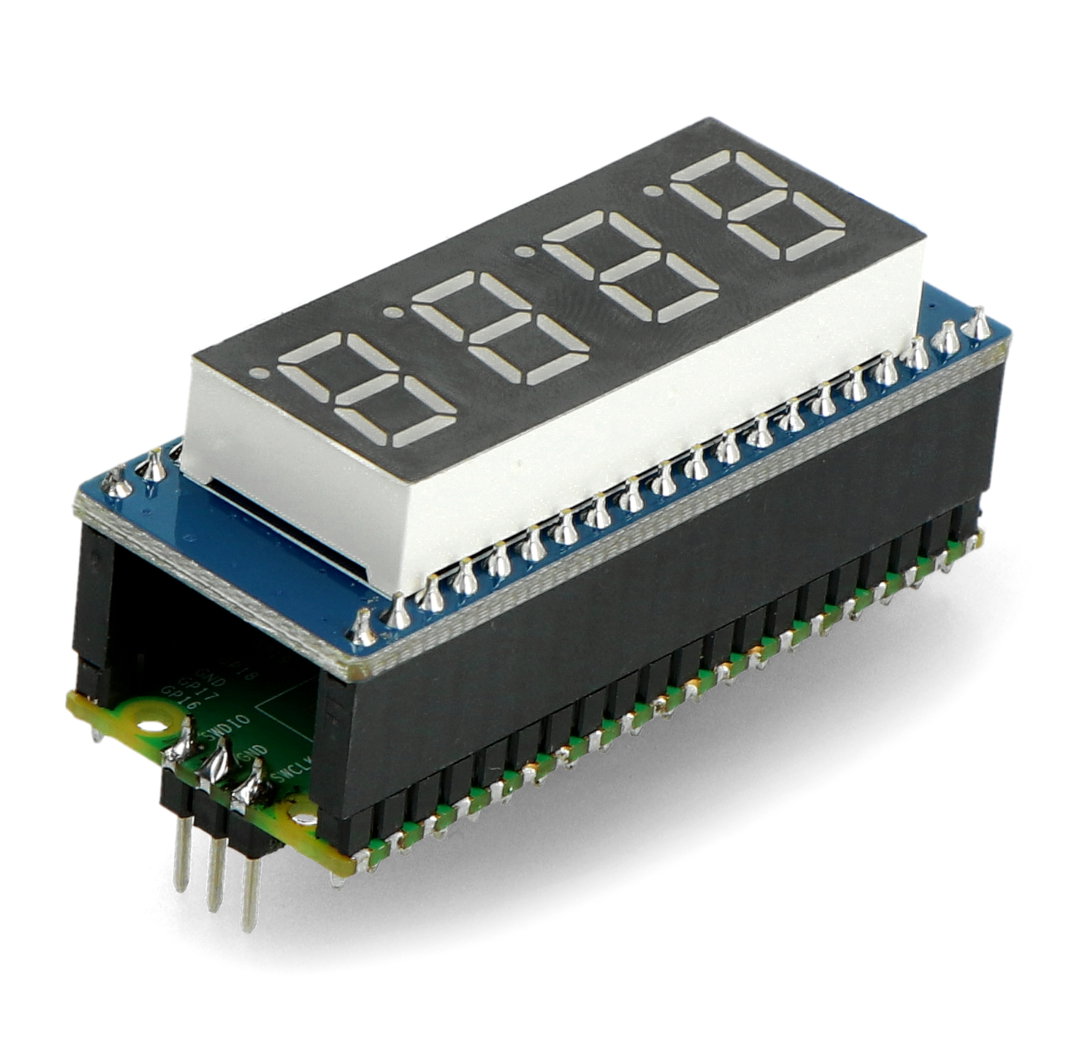

Segmentiertes Anzeigemodul mit Raspberry Pi Pico.Verkaufsgegenstand ist das Anzeigemodul, der Raspberry Pi Pico kann separat erworben werden.

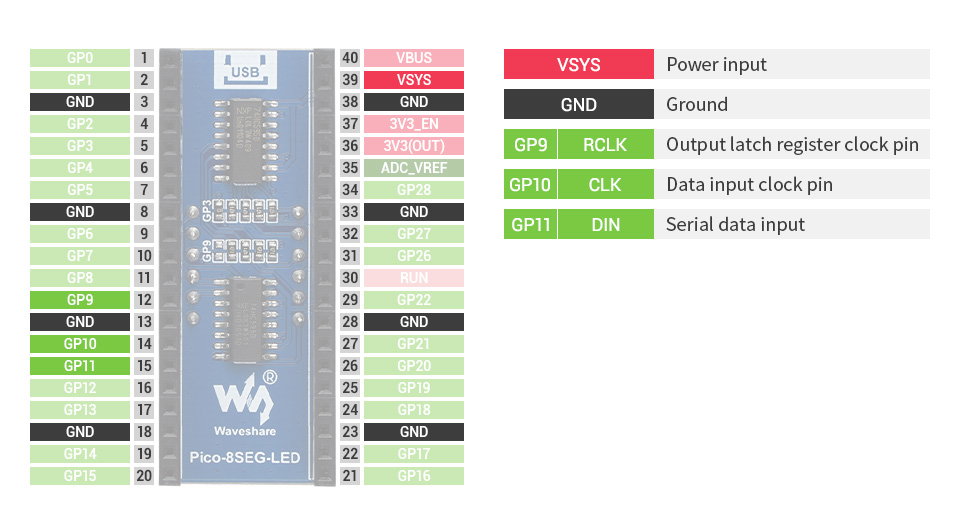

Die Pins des Moduls.Anzeigemodul-Pins
Das Modul ist mit einer Buchse für den Raspberry Pi Pico ausgestattet. Kommuniziert mit Pico über die SPI-Schnittstelle. Verwendet Pins wie:
- VSYS - Versorgungsspannung.
- GND - die Masse des Systems.
- GP9|RCLK – Taktstift des Ausgangslatchregisters.
- GP10 | CLK - Dateneingangstaktstift.
- GP11 | DIN - serieller Pin des Dateneingangs.
Das Sortiment unseres Shops umfasst auch weitere Displays für Raspberry Pi Pico und Segmentdisplays .
Spezifikation des Anzeigemoduls
- Arbeitsspannung: 5V
- Anzeigegröße: 0,4 "
- Treiber: 74HC595
- Anzahl der Zeichen: 4
- Anzahl Segmente: 8
- Zeichenfarbe: rot
- Abmessungen: 52 x 21 mm

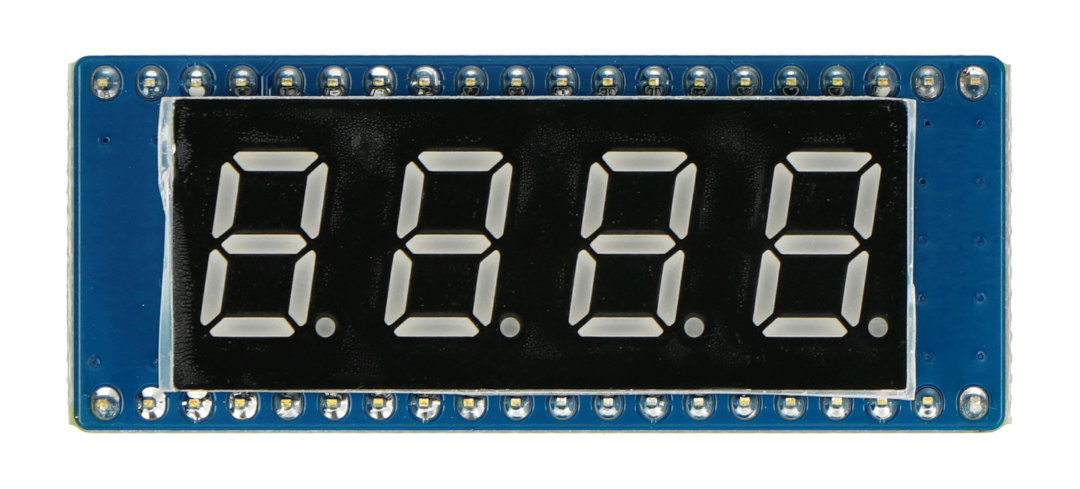

Segmentanzeige für Raspberry Pi Pico.8-Segment-Anzeige x4 - rot - SPI - für Raspberry Pi Pico - Waveshare 19806
Die 8-Segment-Anzeige mit vier roten Ziffern wurde von der Marke Waveshare erstellt und ist für die Verwendung mit der Raspberry Pi Pico-Version vorgesehen. Das Shield kommuniziert über die SPI-Schnittstelle mit dem Motherboard.
Das Anzeigemodul ermöglicht die gleichzeitige Anzeige von vier Ziffern von 0 bis 9. Eine solche Erweiterung eignet sich perfekt für verschiedene elektronische Projekte, zum Beispiel Wecker, Uhren, Zähler, Stoppuhren oder Roboter. Weitere Informationen und Ressourcen finden Sie im Abschnitt "Nützliche Links" unter der Produktbeschreibung.
