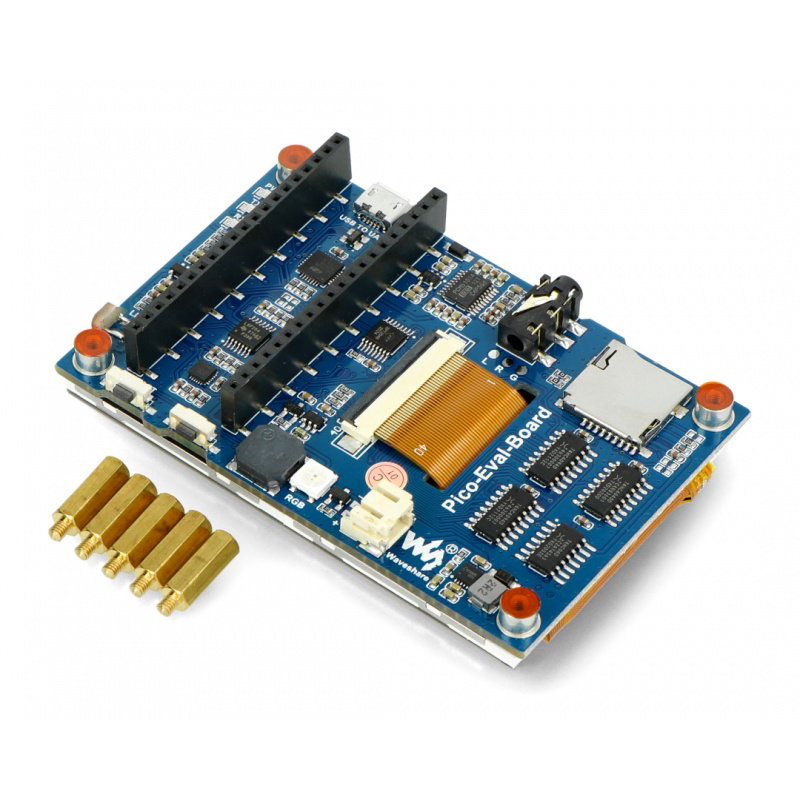

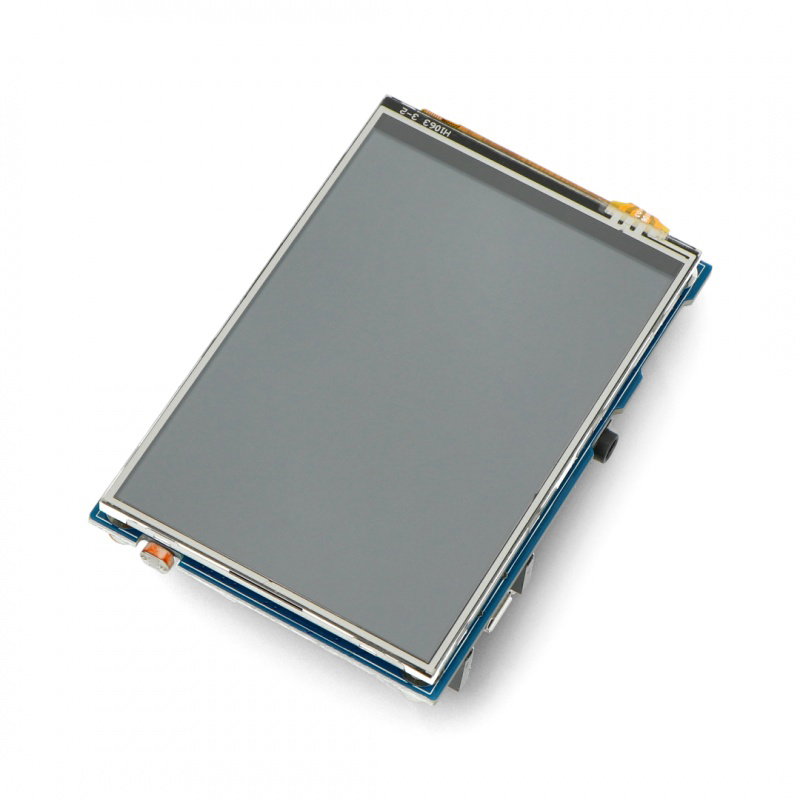

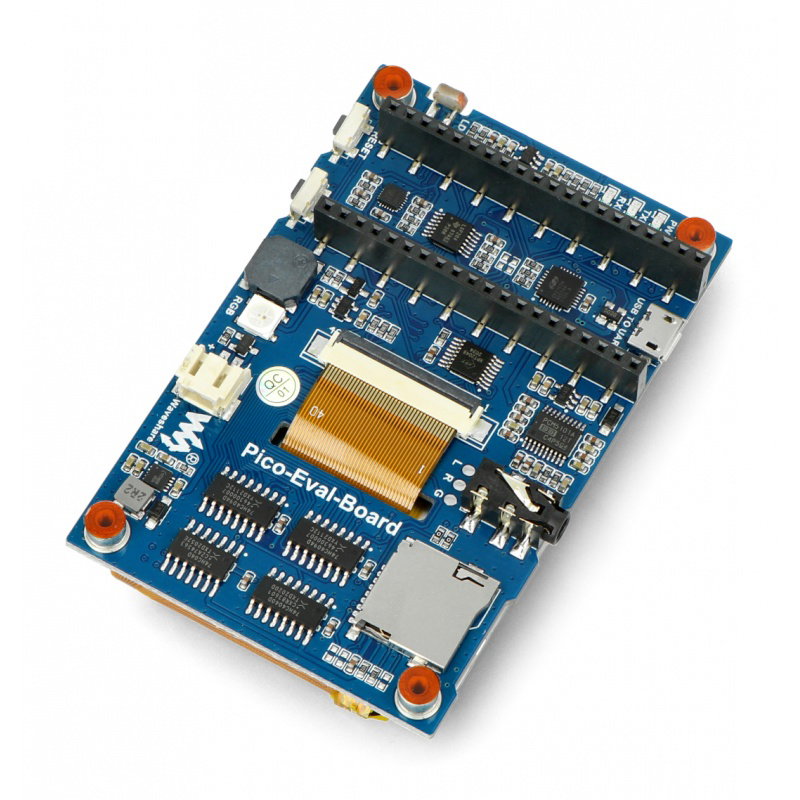

Produktbeschreibung: Resistiver LCD-IPS-Touchscreen 3,5 '' 480x320px + Audio - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 20159
Shield für Raspberry Pi Pico mit Display, hergestellt von Waveshare. Es ist mit einem berührungsempfindlichen IPS -Display mit einer Diagonale von 3,5 Zoll und einer Auflösung von 480 x 320 px ausgestattet. Der Bildschirm zeigt ein RGB-Farbbild in einer Menge von 65.000 Farben an und basiert auf den Treibern ILI9488 / XPT2046 . Das Board hat auch einen microSD-Kartensteckplatz , einen Mini-Anschluss 3,5 mm Klinke, Fotowiderstand, passiven Summer, RGB-LED und einen Anschluss zum Anschließen eines Li-Pol- Akkus.
Der Hersteller hat für Benutzer des Raspberry Pi Pico einen Leitfaden mit Anschlussanleitungen und Beispielprogrammen vorbereitet.

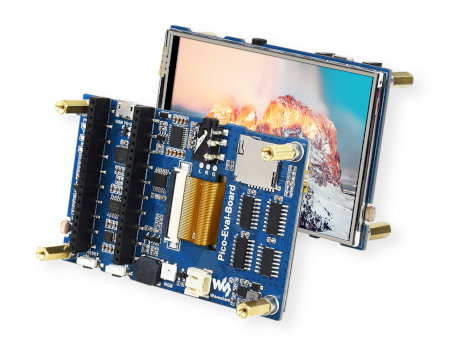

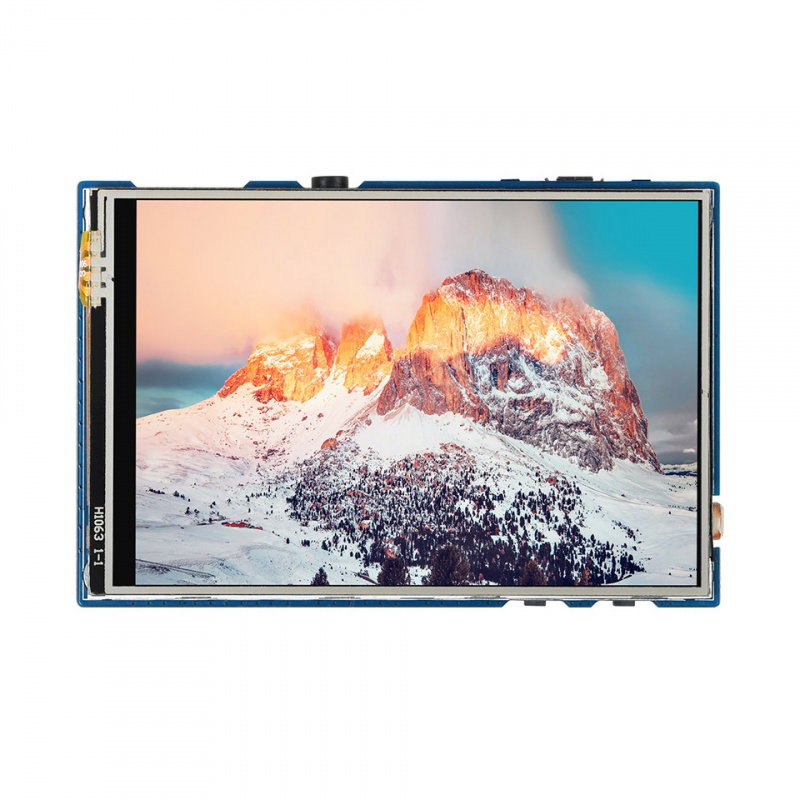

Touchscreen für Raspberry Pi Pico.

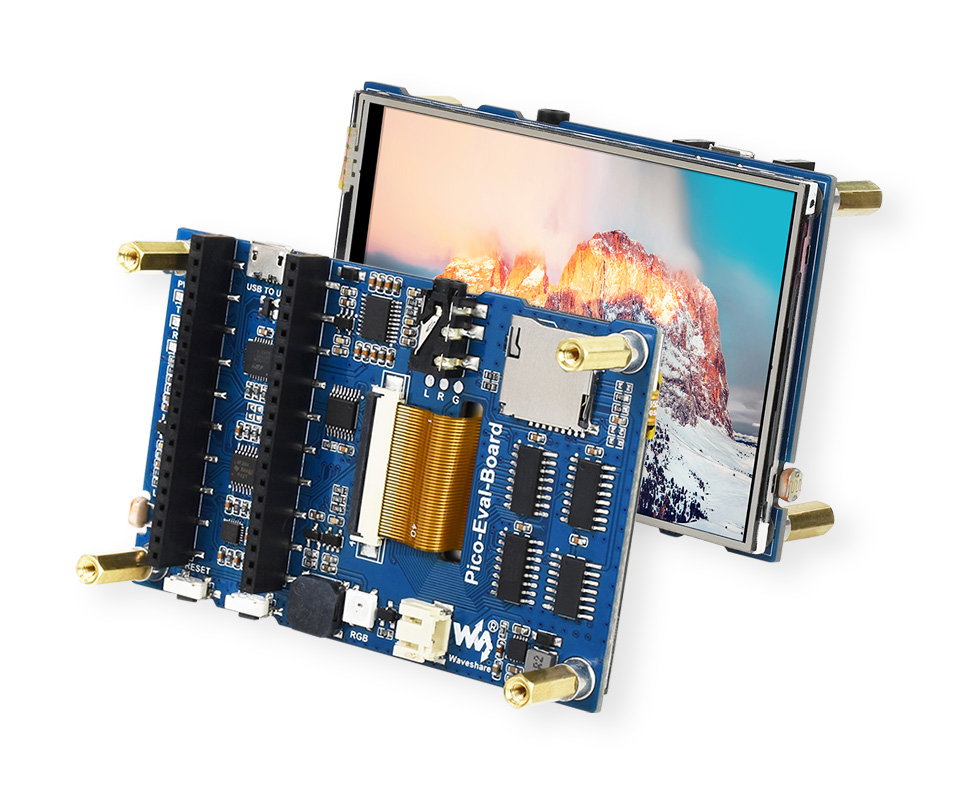

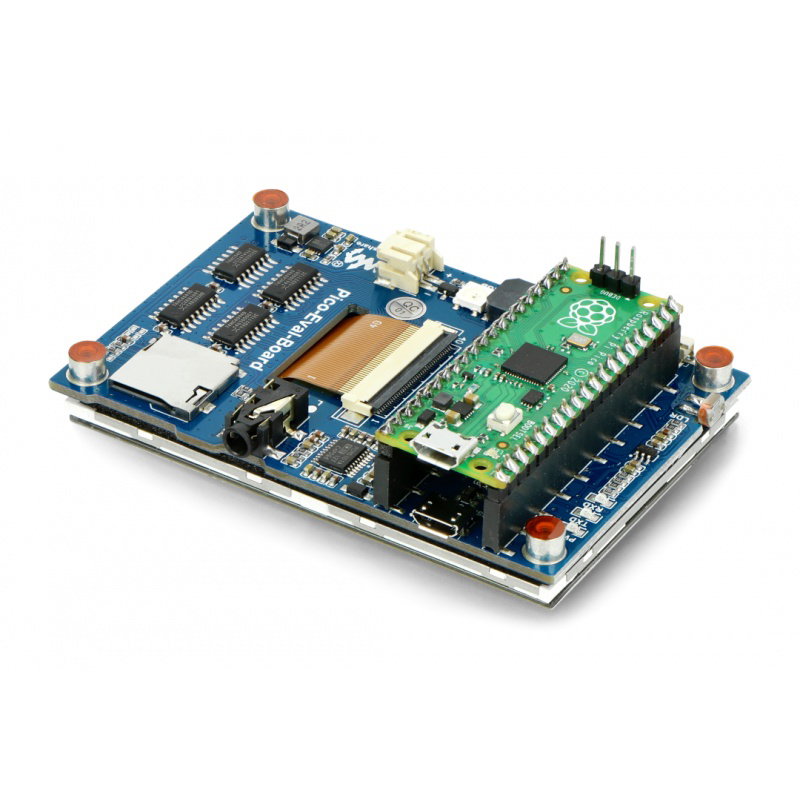

Erweiterungsmodul mit Display und weiteren Elementen für Raspberry Pi Pico.Hauptmerkmale des Raspberry Pi Pico-Bildschirms
- Standardbuchse zum Anschluss des Raspberry Pi Pico.
- Resistiver IPS-Touchscreen mit einer Diagonale von 3,5 Zoll und 65.000 Farben für ein klares und lebendiges Bild.
- Standard-3,5-mm-Klinkenbuchse zum Anschließen von Kopfhörern und anderen Audiogeräten.
- MicroSD-Steckplatz unterstützt durch SDIO-Schnittstelle, schnellere Zugriffsgeschwindigkeit im Vergleich zu SPI.
- Der eingebaute Li-Pol-Stromanschluss und das Ladesystem ermöglichen eine kabellose Stromversorgung des Geräts.
- Es verfügt über verschiedene Arten von Schaltkreisen, wie z. B. Summer, Fotowiderstand, RGB-LED.

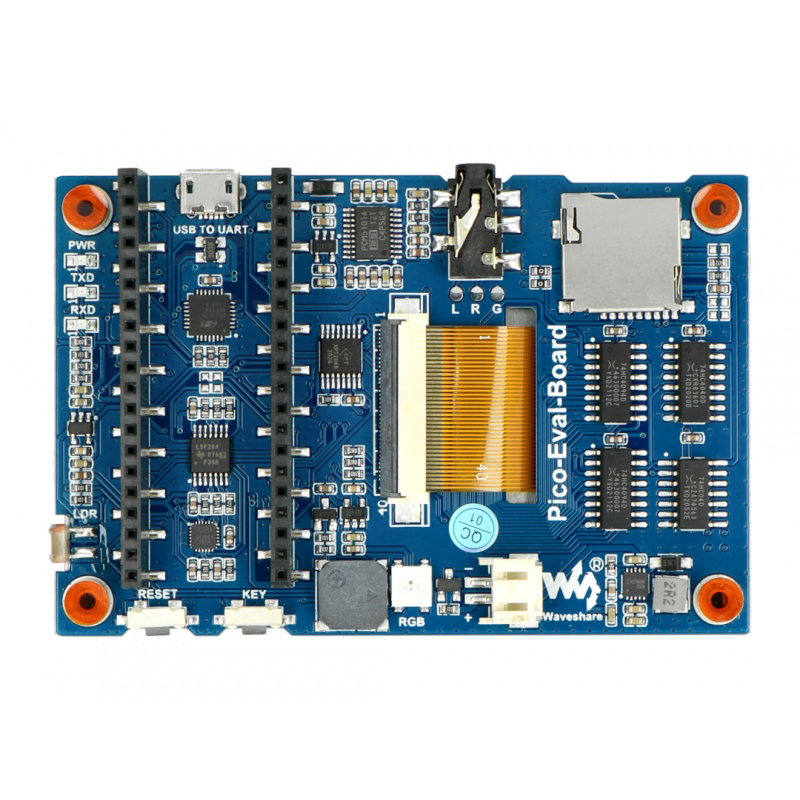

Die Verteilung der Elemente auf dem Brett
- Raspberry Pi Pico-Anschluss
- LCD-Anschluss
- MicroUSB-Anschluss für die Kommunikation mit CP2102 oder zum Laden des Akkus
- 3,5-mm-Audiobuchse
- MicroSD-Kartensteckplatz
- Li-Pol-Akkuanschluss 3,7 V 2,0 mm
- USB-Konverterschaltung - UART CP2102
- SP0503 Diode zum Schutz vor ESP
- PCM5101A Audio-DAC
- 74HC4040 Wechselrichtersystem
- 74HC4094 Konverter
- Ladesystem 1A ETA6096
- ICM20948 9-Achsen-Bewegungssensor
- LSD0204 Spannungsregler
- Touch-Controller XPT2046
- RGB-LED WS2912B
- Passiver Summer
- Benutzertaste
- Reset-Knopf
- Fotowiderstand
- Status-LEDs

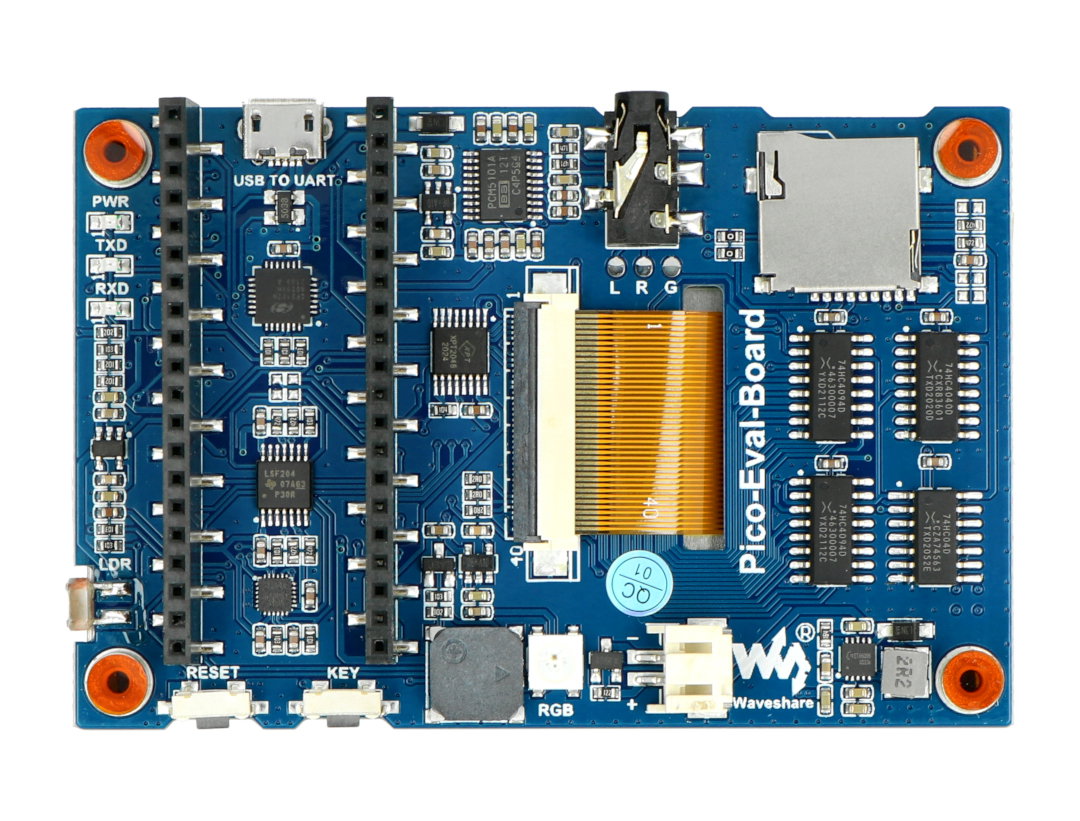

Die Verteilung der Elemente auf dem Brett.

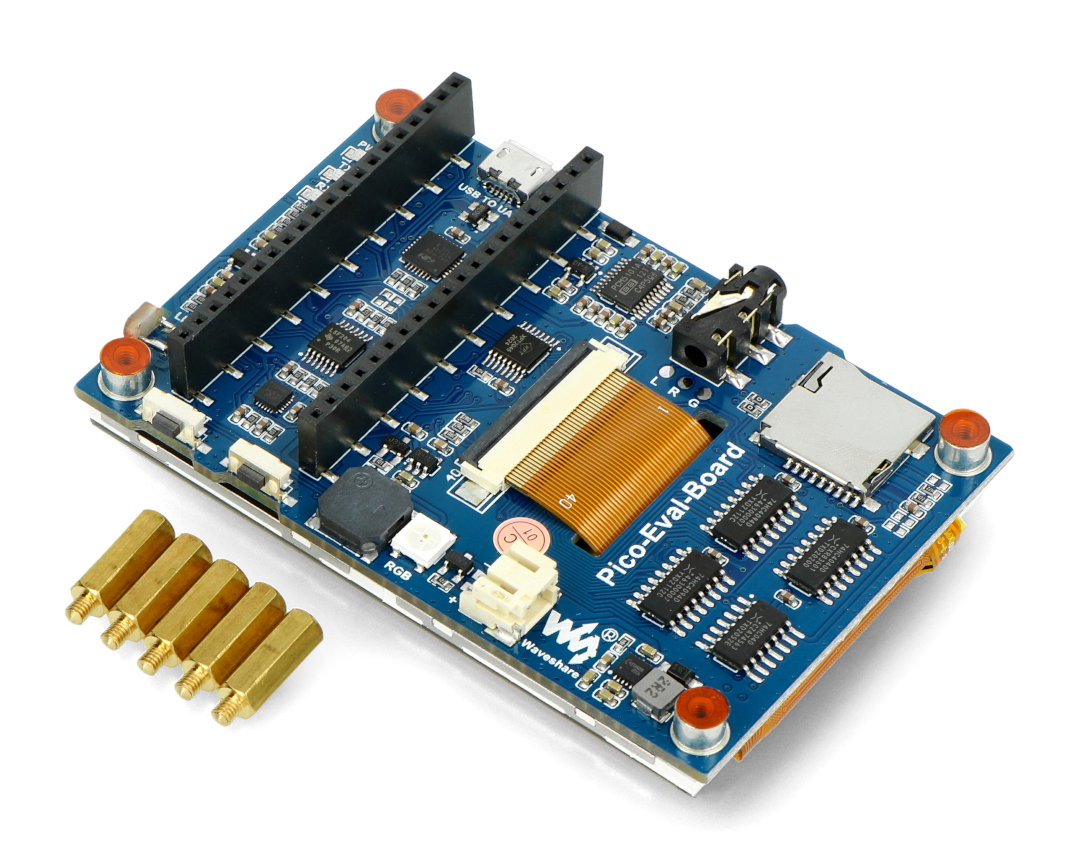

Inhalt des Kits.Touchscreen-Spezifikation
- Arbeitsspannung: 5V
- Art der Berührung: resistiv
- Kommunikation: SPI
- Anzeigetyp: IPS
- Steuerung: ILI9488 / XPT2046
- Auflösung: 480 x 320 Pixel
- Anzahl der angezeigten Farben: 65K
- Displaygröße: 73,44 x 48,96 mm
- Pixelgröße: 0,153 x 0,153 mm
- Abmessungen: 86 x 57,20 mm
Inhalt des Kits
- Modul mit Touchscreen
- Abstandshalter gesetzt
