Produktbeschreibung: LCD IPS resistiver Touchscreen 2,8 '' 320x240px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19804

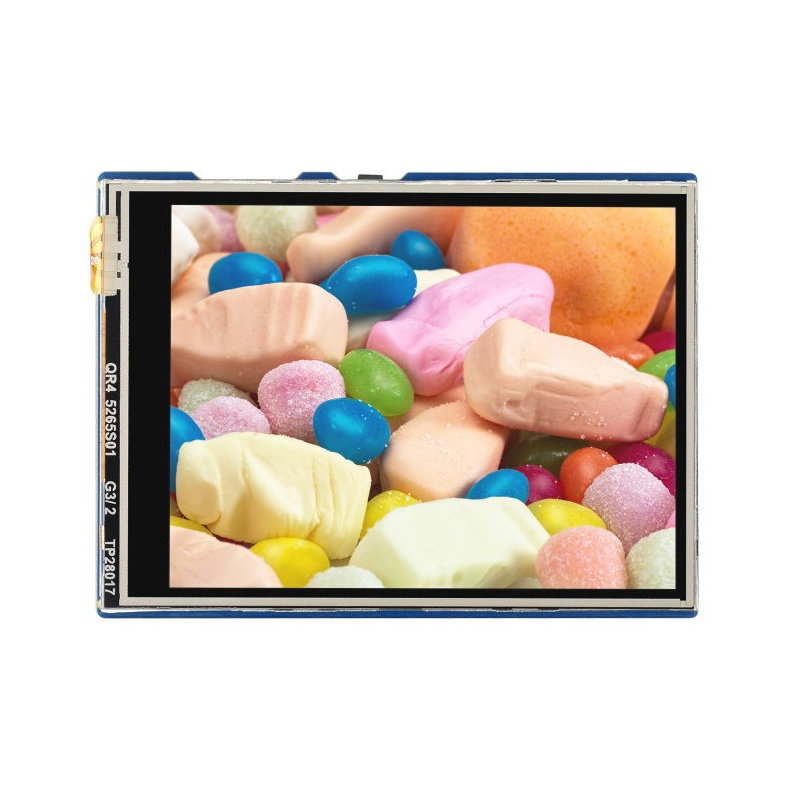

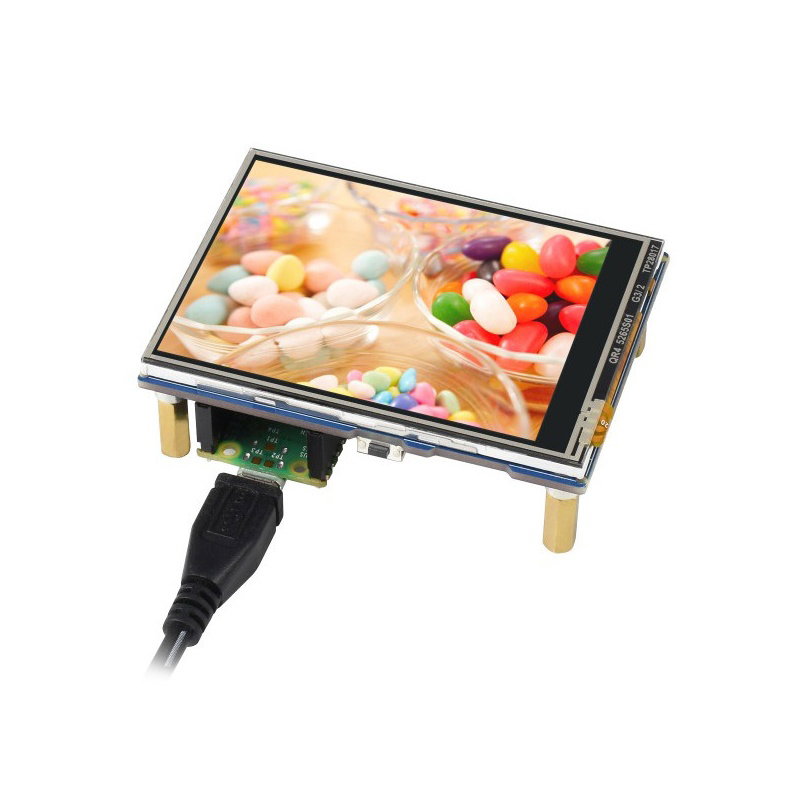

IPS -Touch- Display -Modul, das für die Zusammenarbeit mit dem Raspberry Pi Pico-Board entwickelt wurde. Der Bildschirm basiert auf dem ST7789-Chip mit dem resistiven Touch-Controller XPT2046. Das Modul kommuniziert über die SPI -Schnittstelle. Die Diagonale des Bildschirms beträgt 2,8 " und seine Auflösung beträgt 320 x 240 px . Er kann 65.000 Farben aus dem RGB-Bereich anzeigen. Die Größe eines einzelnen Pixels beträgt 0,18 x 0,18 mm. Das Modul ist auch mit einer microSD-Karte ausgestattet Slot.

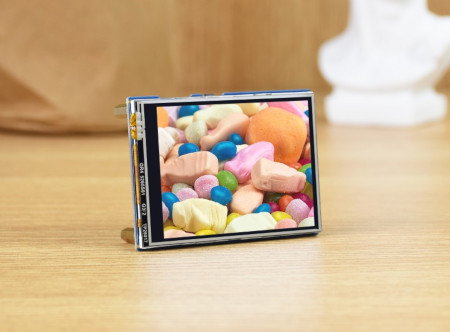

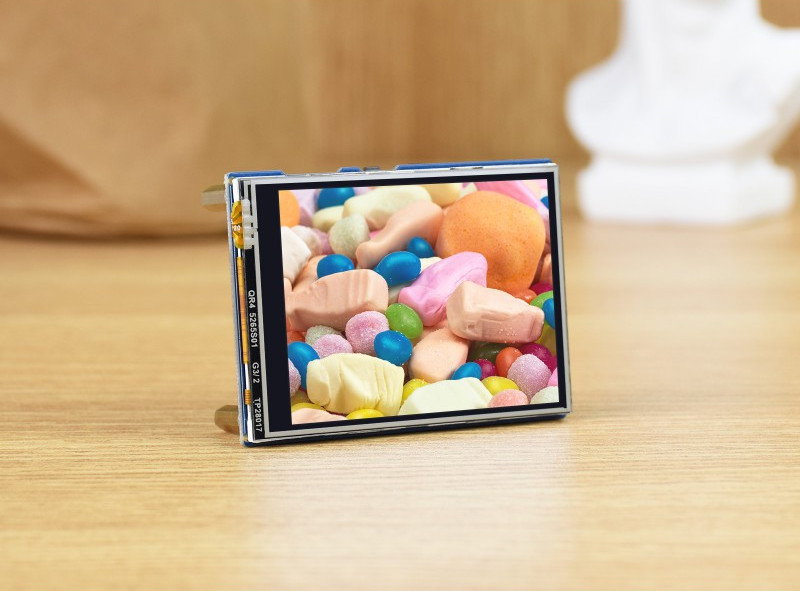

2,8-Zoll-IPS-Display mit 320 x 240 Pixeln, das für die Arbeit mit dem Raspberry Pi Pico entwickelt wurde. Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält. Außerdem erfahren Sie, wie Sie das Display anschließen.

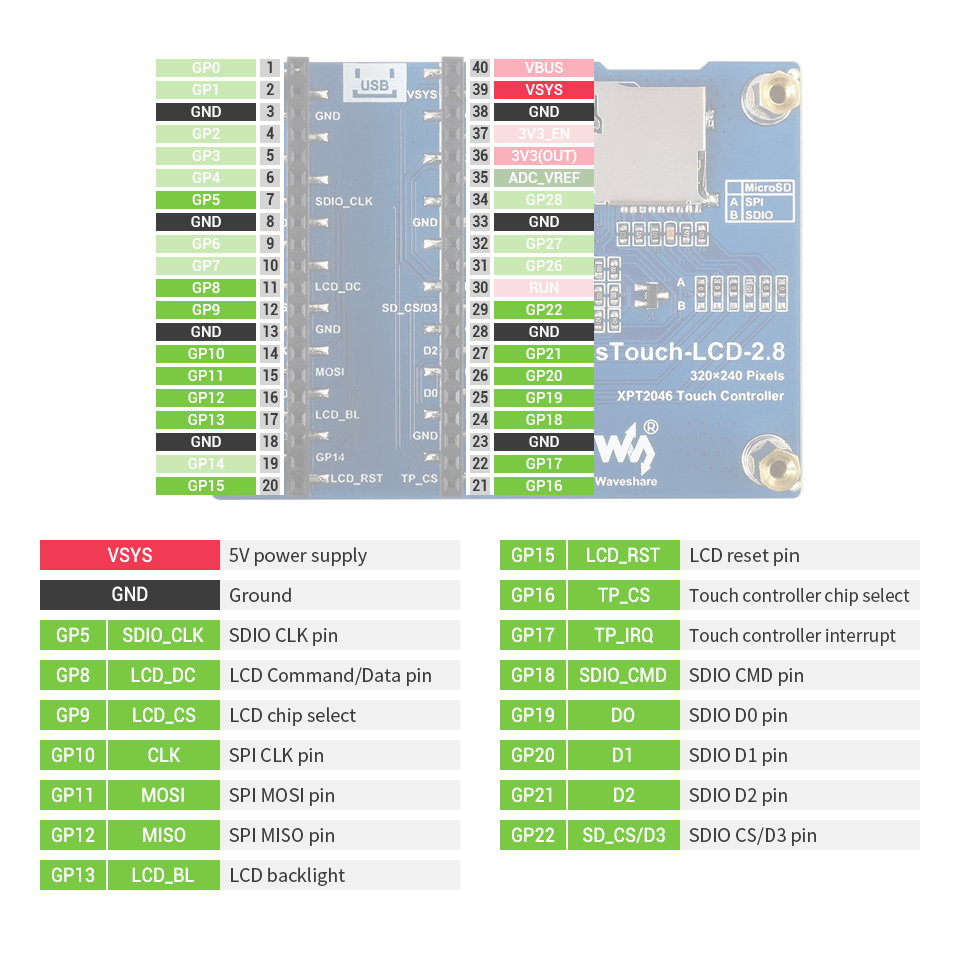

Anzeigemodul-Pins für Raspberry Pi Pico.Pins des Anzeigemoduls zu Pico

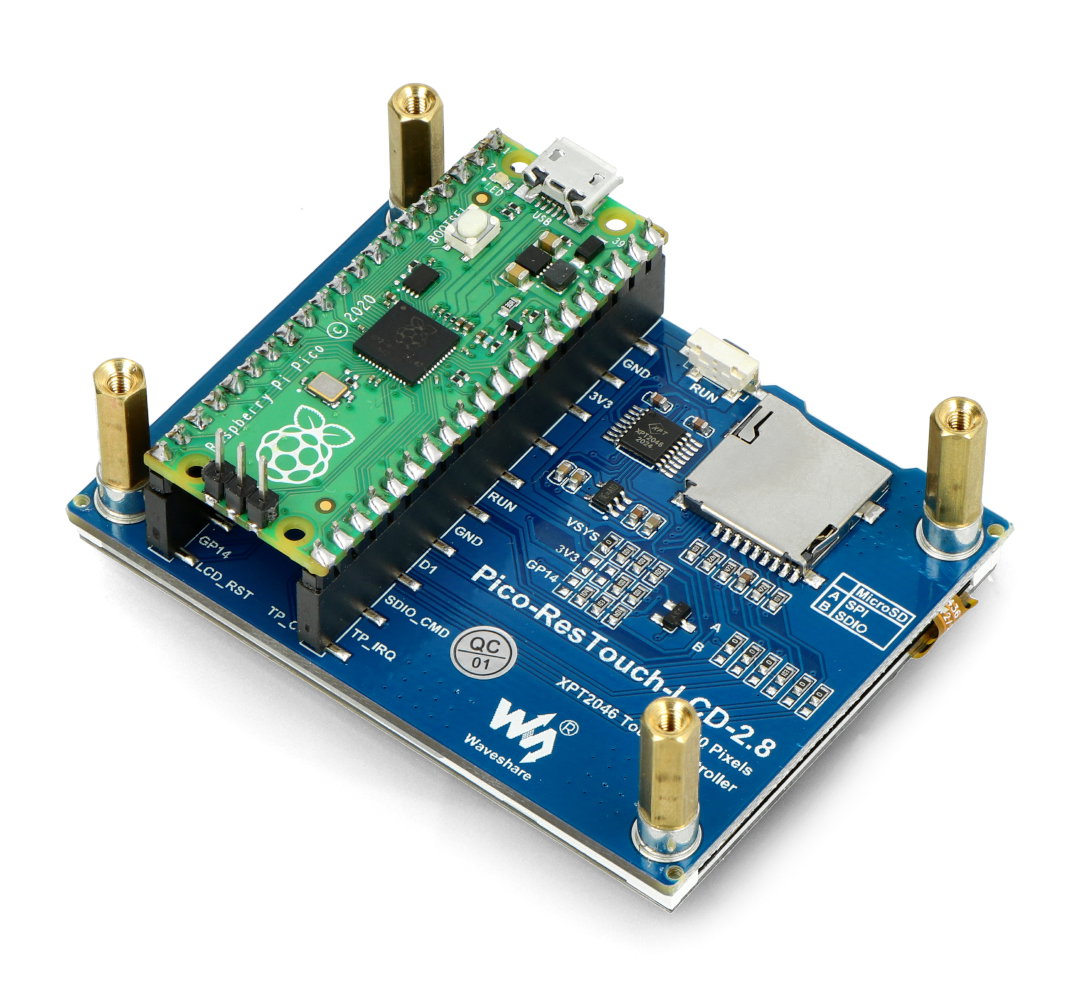

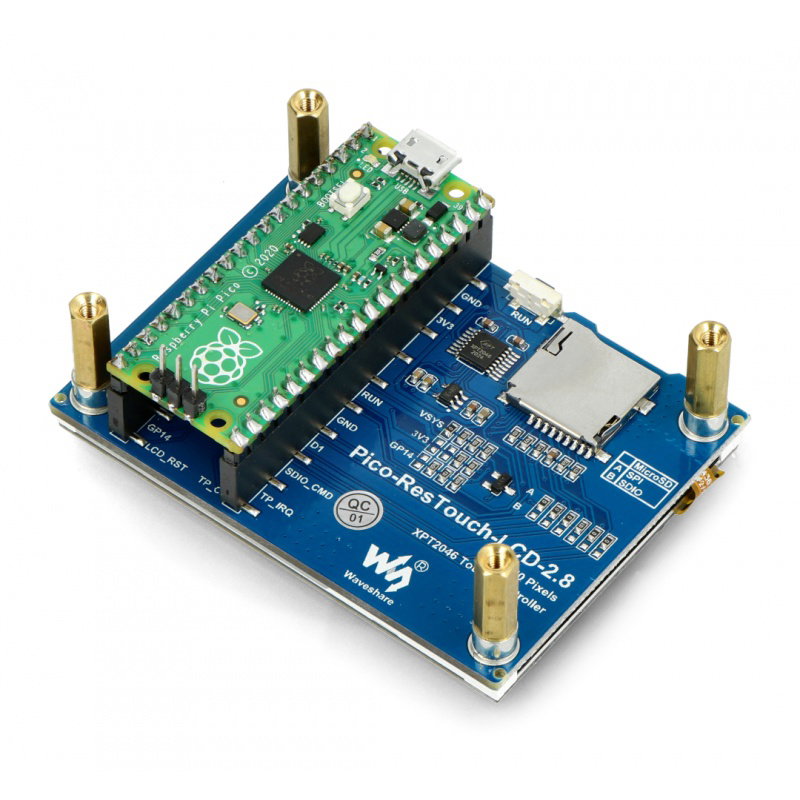

Das Modul verfügt über eine Buchse, an die Sie eine Raspberry Pi Pico-Platine direkt anschließen oder eine Verbindung über Kabel herstellen können. Unter den Stiften befinden sich:
- VSYS - 5 V Versorgungsspannung
- GND - die Masse des Systems
- GP5 | SDIO_CLK - SDIO-Taktleitung
- GP8 | LCD_DC - LCD-Daten / Befehlszeile
- GP9 | LCD_CS - Auswahl des LCD-Layouts
- GP10 | CLK - SPI-Taktleitung
- GP11 | MOSI - Master-Ausgang, Slave-Eingang
- GP12 | MISO - Master-Eingang, Slave-Ausgang
- GP13 | LCD_BL - LCD-Hintergrundbeleuchtung
- GP15 | LCD_RST - LCD-Reset
- GP16 | TP_CS - Auswahl des Touch-Controller-Layouts
- GP17 | TP_IRQ - Touch-Controller-Interrupt-Pin
- GP18 | SDIO_CMD - CMD-SDIO-Stift
- GP19 | D0 - Stift SDIO D0
- GP20 | D1 - Stift SDIO D1
- GP21 | D2 - Stift SDIO D2
- GP22 | SD_CS / D3 - SDIO-CS / D3-Stift
Anzeigespezifikation
- Arbeitsspannung: 5V
- Schnittstelle: SPI
- Bildschirmtyp: IPS
- Chip: ST7789
- Touch-Controller: XPT2046
- Berührung: resistiv
- Diagonale: 2,8 "
- Auflösung: 320 x 240 Pixel
- Displaygröße: 57,60 x 43,20 mm
- Pixelgröße: 0,18 x 0,18 mm
- Modulabmessungen: 70,20 x 50,20 mm

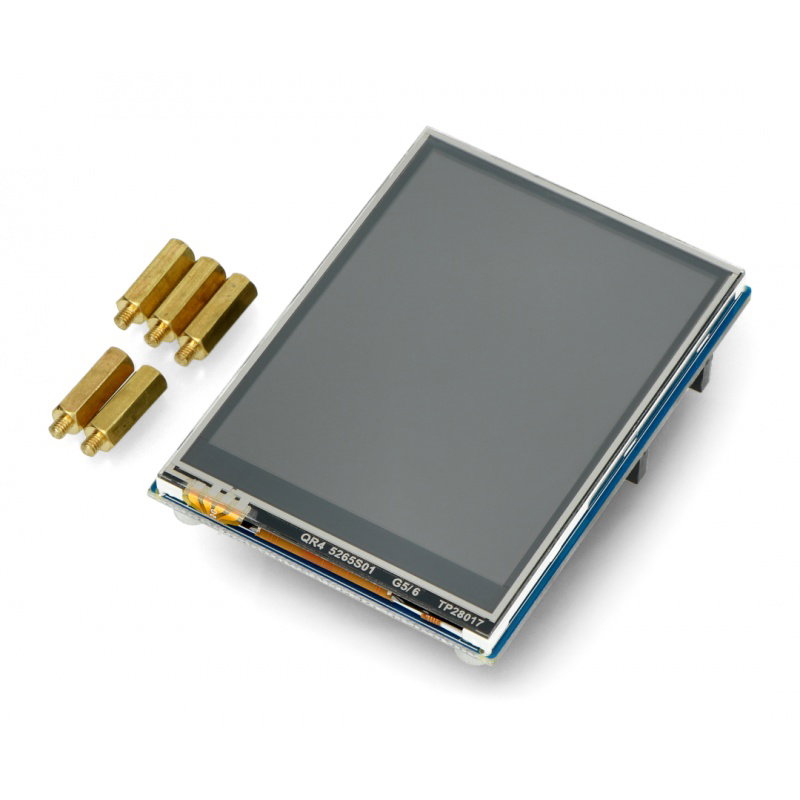

Inhalt des Kits
- 2,8" Display
- 4 x Abstand
Verkaufsgegenstand ist das Display, das Raspberry Pi Pico Modul kann separat erworben werden.
