Produktbeschreibung: LCD TFT 1,44 '' 128x128x - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19576

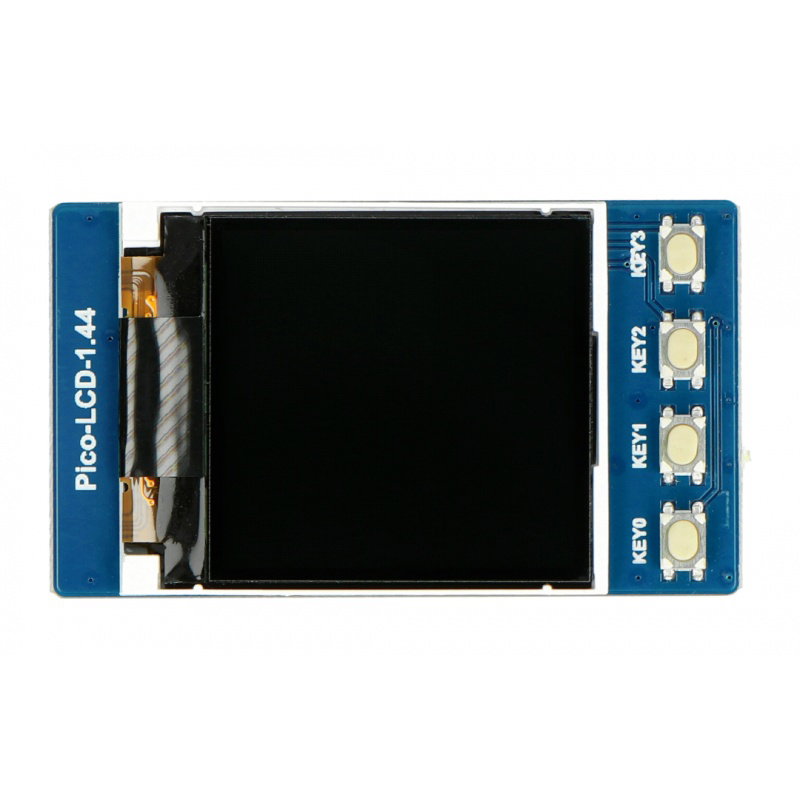

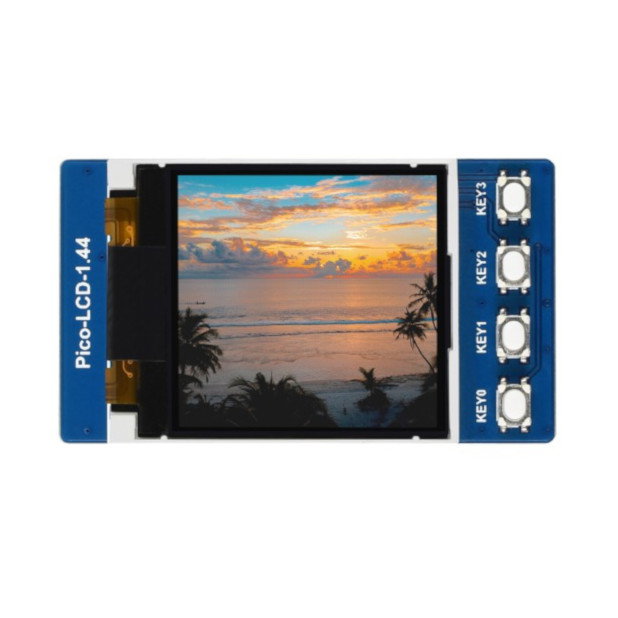

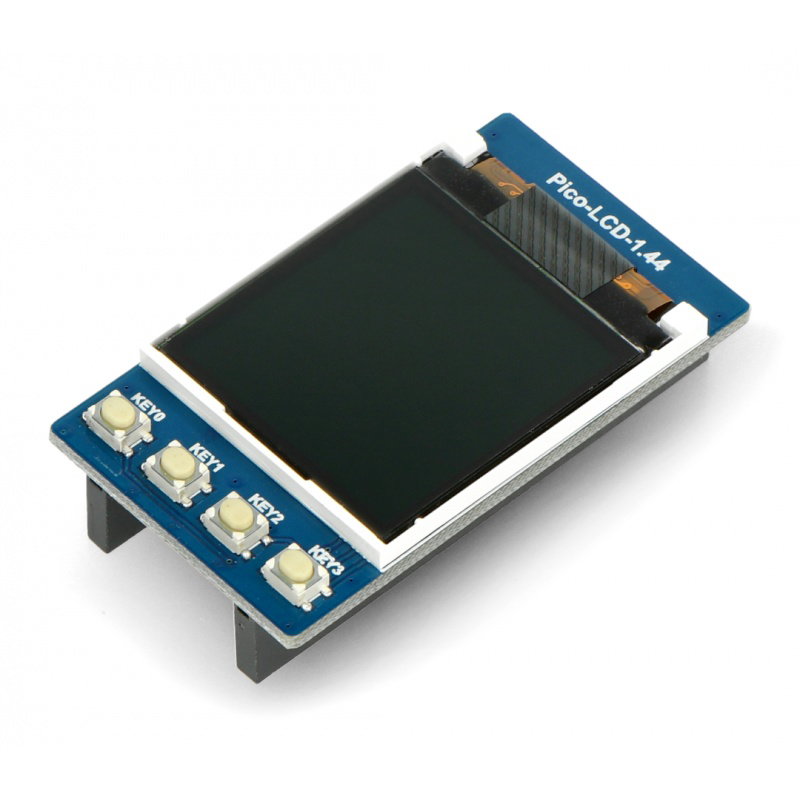

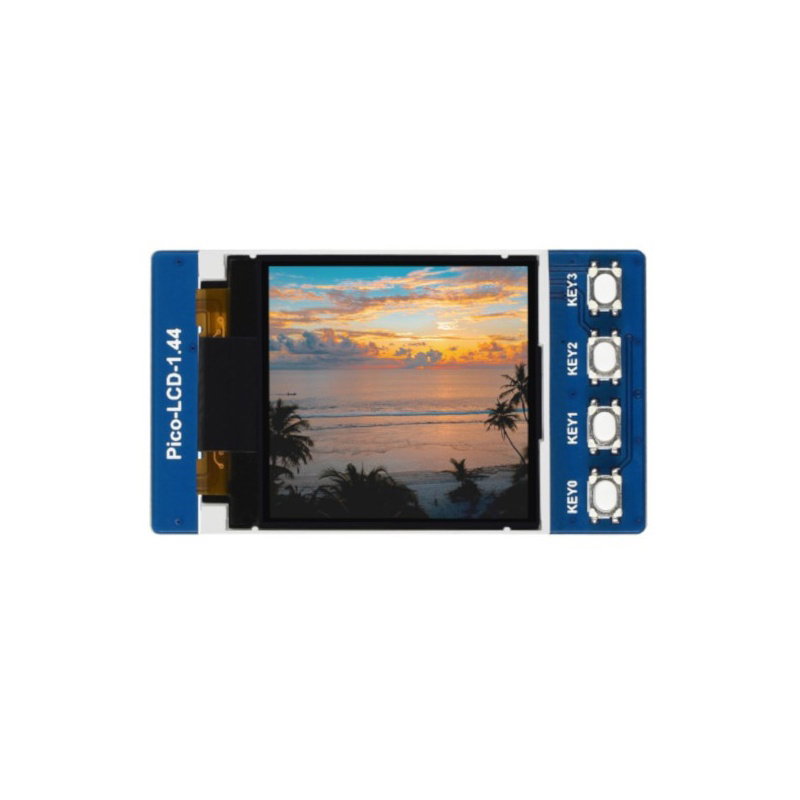

Das TFT-Display ist für die Arbeit mit dem Raspberry Pi Pico-Board ausgelegt, seine Diagonale beträgt 1,44 " und die Auflösung beträgt 128 x 128 px . Das Modul basiert auf dem ST7735S-System, es kommuniziert über die SPI -Schnittstelle. Es kann 65.000 anzeigen Farben aus dem RGB-Bereich Die Größe eines einzelnen Pixels beträgt 0,20 x 0,20 mm Das Modul ist mit 4 Tasten für beliebige Zwecke ausgestattet.
Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält. Außerdem erfahren Sie, wie Sie das Display anschließen.

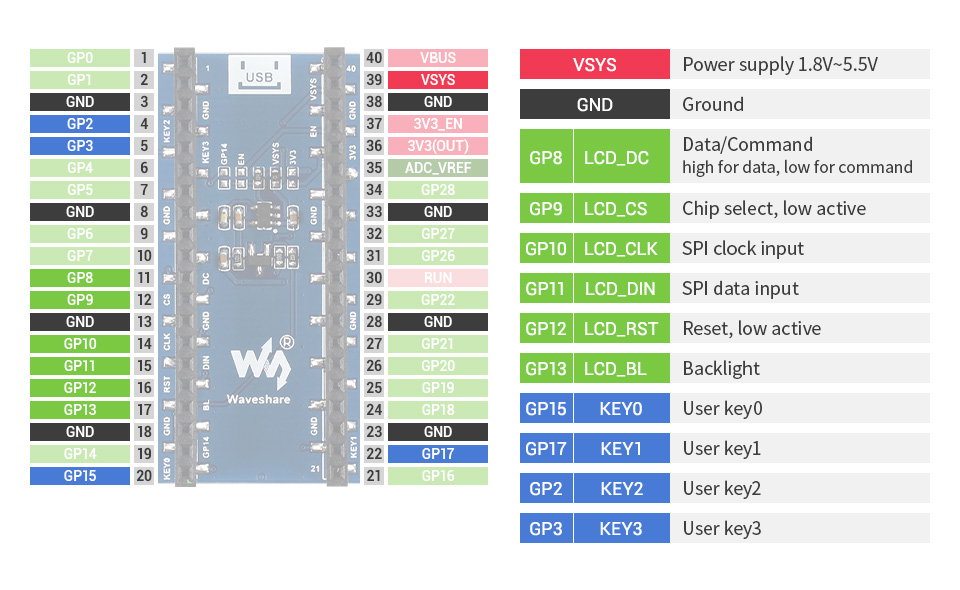

Pins des Anzeigemoduls zu Pico

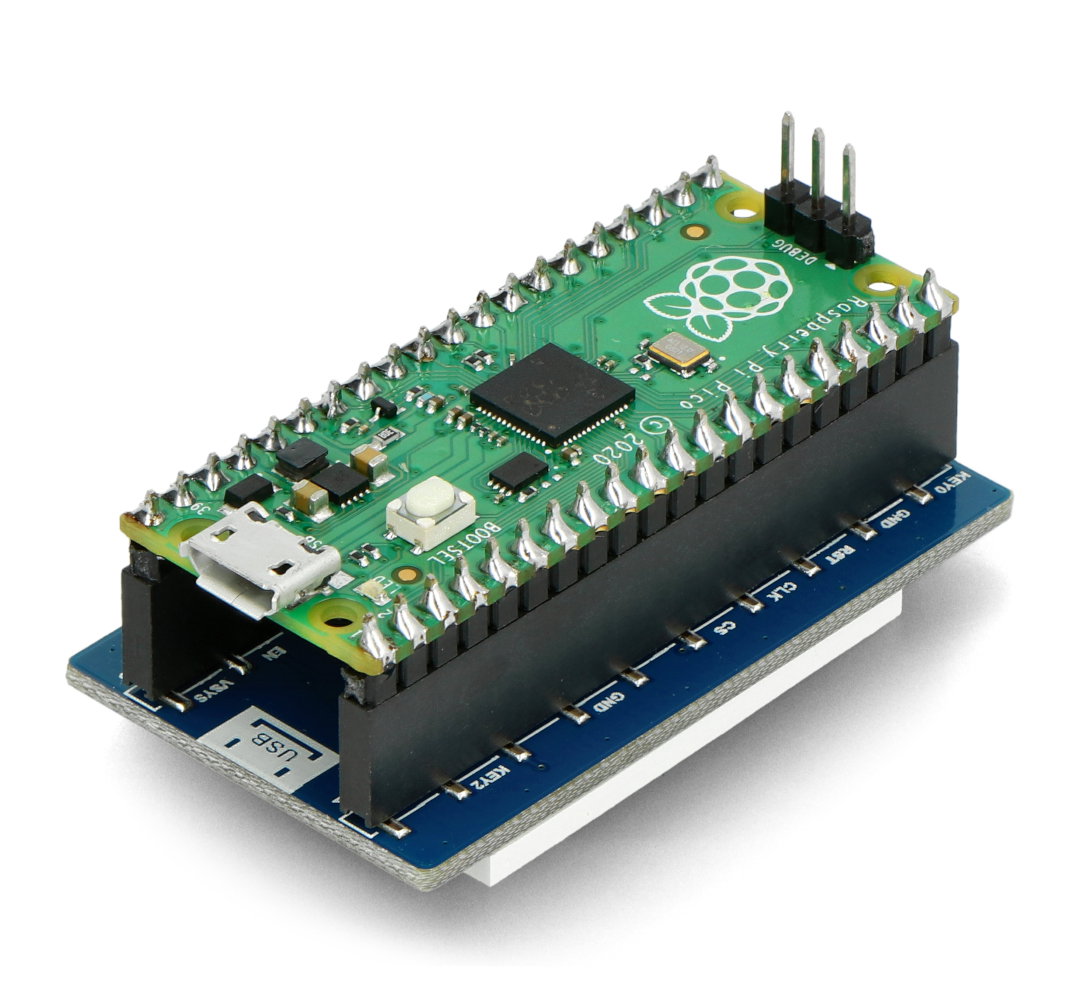

Auf dem Modul hat der Hersteller eine Buchse platziert, an die man direkt eine Raspberry Pi Pico Platine stecken oder eine Verbindung über Kabel herstellen kann. Unter den Stiften befinden sich:
- VSYS - Versorgungsspannung von 1,8 V bis 5,5 V
- GND - die Masse des Systems
- GP8 | LCD_DC - LCD-Daten / Befehlszeile, High-Zustand für Daten, Low für Befehle
- GP9 | LCD_CS - Systemauswahlleitung, aktiviert mit niedrigem Zustand
- GP10 | LCD_CLK - SPI-Taktleitung
- GP11 | LCD_DIN - SPI-Datenleitung
- GP12 | LCD_RST - LCD-Reset, aktiviert mit Low-Zustand
- GP13 | LCD_BL - LCD-Hintergrundbeleuchtung
- GP15 | KEY0 - Benutzertaste 0
- GP17 | KEY1 - Benutzertaste 1
- GP2 | KEY2 - Benutzertaste 2
- GP3 | KEY3 - Benutzertaste 3
Anzeigespezifikation
- Arbeitsspannung: 3,15 V bis 5 V
- Schnittstelle: 4-Draht-SPI
- Bildschirmtyp: TFT
- Chip: ST7735S
- Diagonale: 1,44 "
- Auflösung: 128 x 128 Pixel
- Anzahl der angezeigten Farben: 65k RGB
- Displaygröße: 25,50 x 26,50 mm
- Pixelgröße: 0,20 x 0,20 mm
- Modulabmessungen: 52 x 30 mm
Inhalt des Kits
- 1,44" Display
