Produktbeschreibung: LCD-IPS-Display 1,14 '' 240 x 135 px - SPI - für Raspberry Pi Pico - Waveshare 19340
IPS-LCD-Display mit einer Diagonale von 1,14'' für den Minicomputer Raspberry Pi in der Pico-Version . Die Bildschirmauflösung beträgt 240 x 135 px . Das Modul wurde von Waveshare produziert und mit dem ST7789 Controller ausgestattet. Es verfügt über 2 Funktionstasten, mit denen der Benutzer interagieren kann, und einen praktischen Joystick. Das Display verwendet die SPI-Kommunikationsschnittstelle, es wird mit einer Spannung im Bereich von 2,6 V bis 5,5 V versorgt. Es kann in C/C++ und MicroPython programmiert werden.
Kompatibel mit Raspberry Pi Pico |

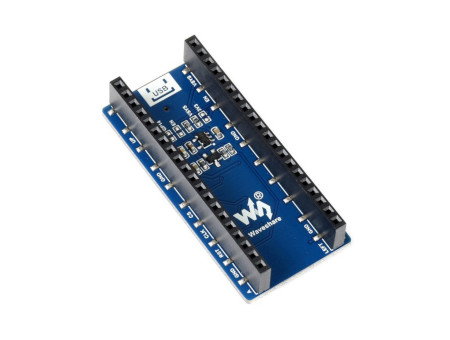

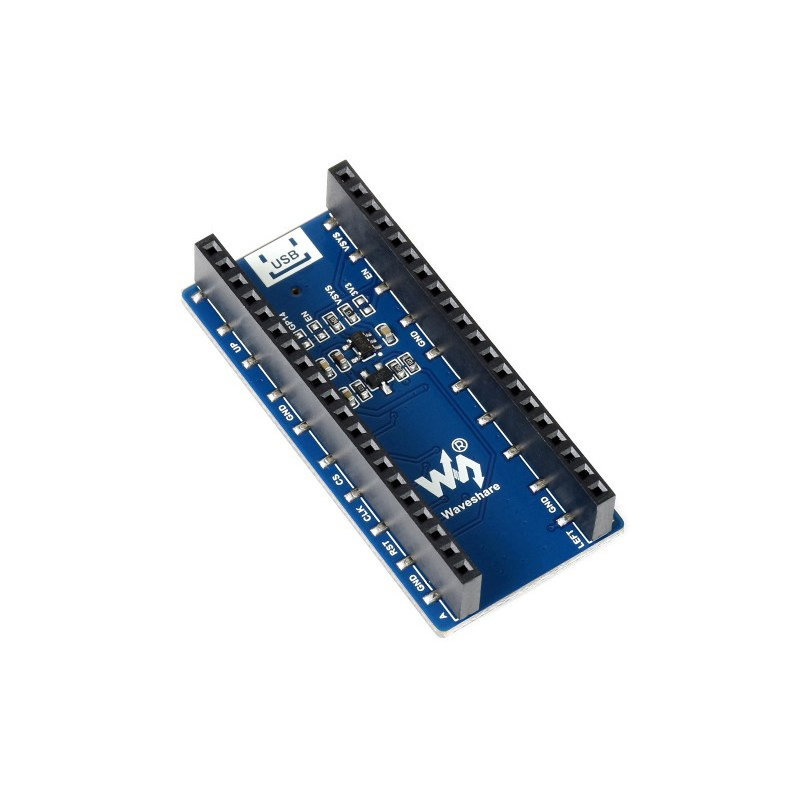

Das Display für den Raspberry Pi Pico verfügt über spezielle Kabel für die bequeme Verbindung mit dem Hauptmodul.
Ausgaben anzeigen.
Führt

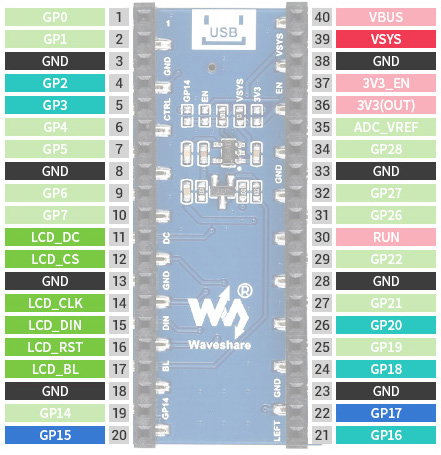

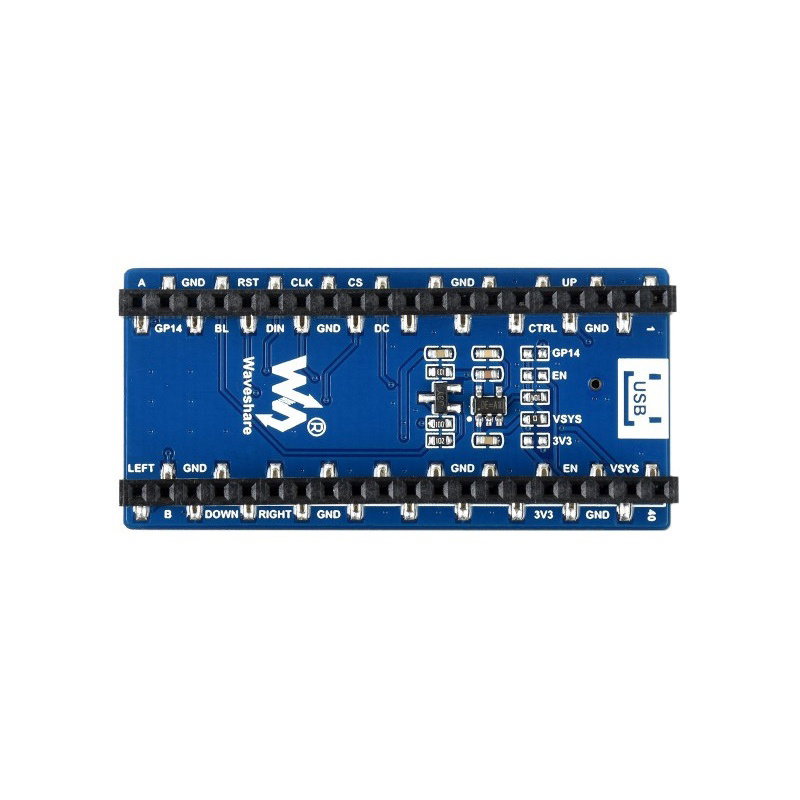

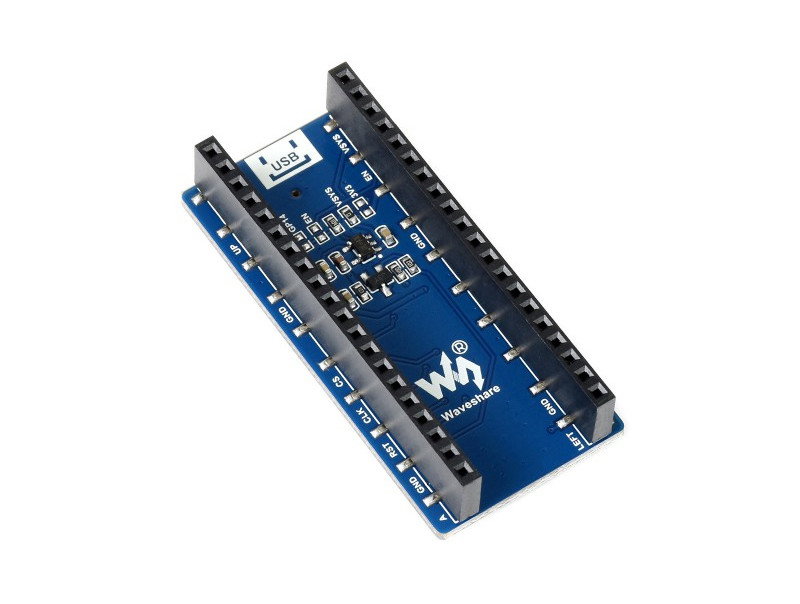

Das Display verfügt über Pins in Form von Buchsen , die die Verbindung mit dem Raspberry Pi Pico erleichtern. Unter den Stiften befinden sich:
- VSYS - Power-Pin von 1,8 V bis 5,5 V
- GND - die Masse des Systems
- LCD_DC - Auswahlpin: Daten / Befehle (High-Zustand: Daten; Low-Zustand: Befehle)
- LCD_CS - Chip Select (aktiviert durch den Low-Zustand)
- LCD_CLK - Taktausgang des SPI-Busses
- LCD_DIN - Datenausgabe des SPI-Busses
- LCD_RST - RESET-Pin (aktiviert mit einem niedrigen Zustand)
- LCD_BL - Hintergrundbeleuchtungsstift
- Joystick:
- GP2_UP - nach oben bewegen
- GP18_DOWN - nach unten bewegen
- GP16_LEFT - nach links bewegen
- GP20_RIGHT - nach rechts bewegen
- GP3_CTRL - Mitteltaste
- GP15_A - Utility-Taste A
- GP17_B - Utility-Taste B
Technische Spezifikationen
- Kompatibel mit: Raspberry Pi Pico
- Diagonale: 1,14 ''
- Auflösung: 240 x 135 Pixel
- Anzeigetyp: IPS-LCD
- Kommunikationsschnittstelle: SPI
- Farbbereich: 65K RGB-Farben
- Pixelgröße: 0,1101 x 0,1035 mm
- Ausgestattet mit 2 Funktionstasten und einem Joystick
- Treiber: ST7789
- Arbeitsspannung: 2,6 V bis 5,5 V
- Programmiersprache: C/C++/MicroPython
- Abmessungen: 52 x 25 mm

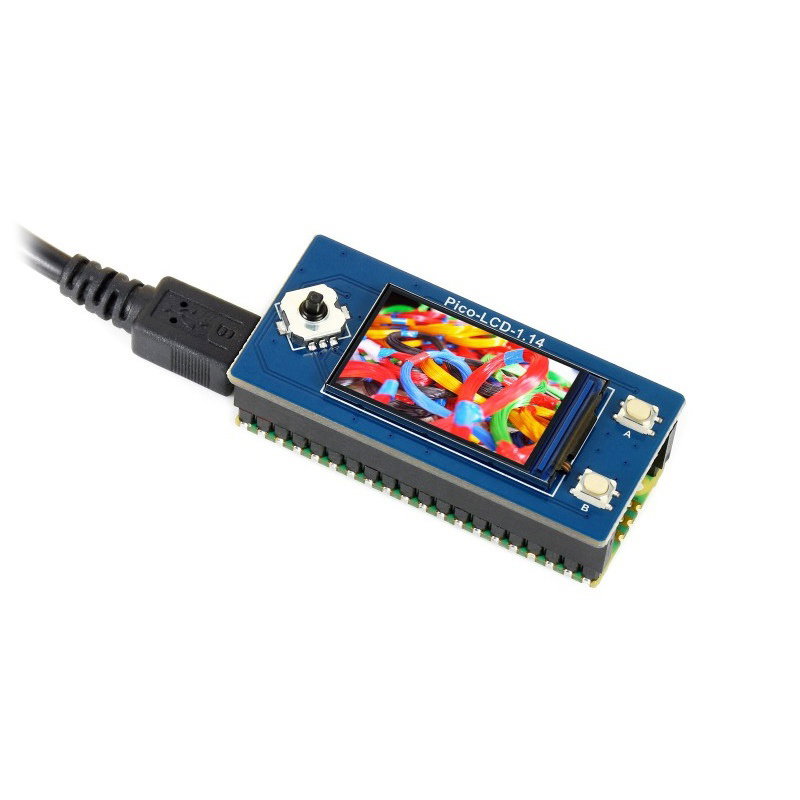

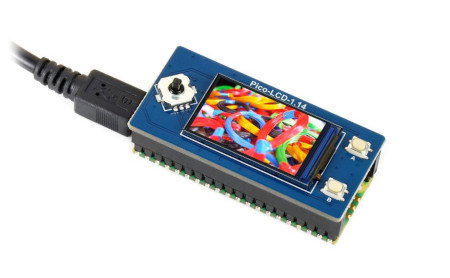

Das Bild wird in echten Farben und mit der richtigen Schärfe angezeigt.Shield für Raspberry Pi Pico mit IPS-Display

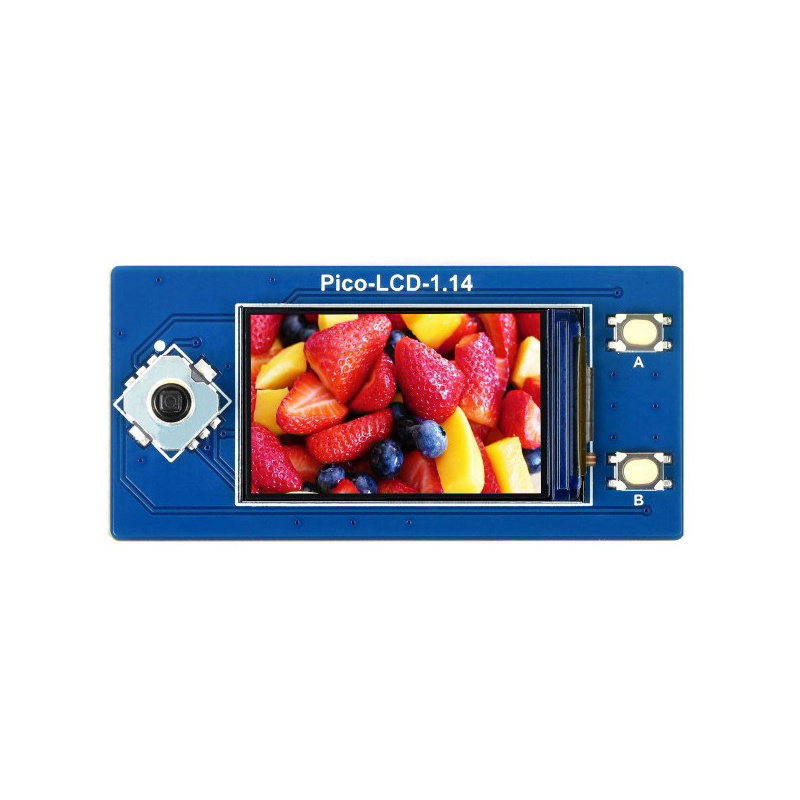

Das vorgestellte Modul basiert auf einem hochwertigen 1,14-Zoll-IPS-LCD-Display mit einer Auflösung von 240 x 135 Pixel, das mit einer SPI-Kommunikationsschnittstelle ausgestattet ist und für die Arbeit mit dem neuesten Raspberry Pi Pico-Board ausgelegt ist.

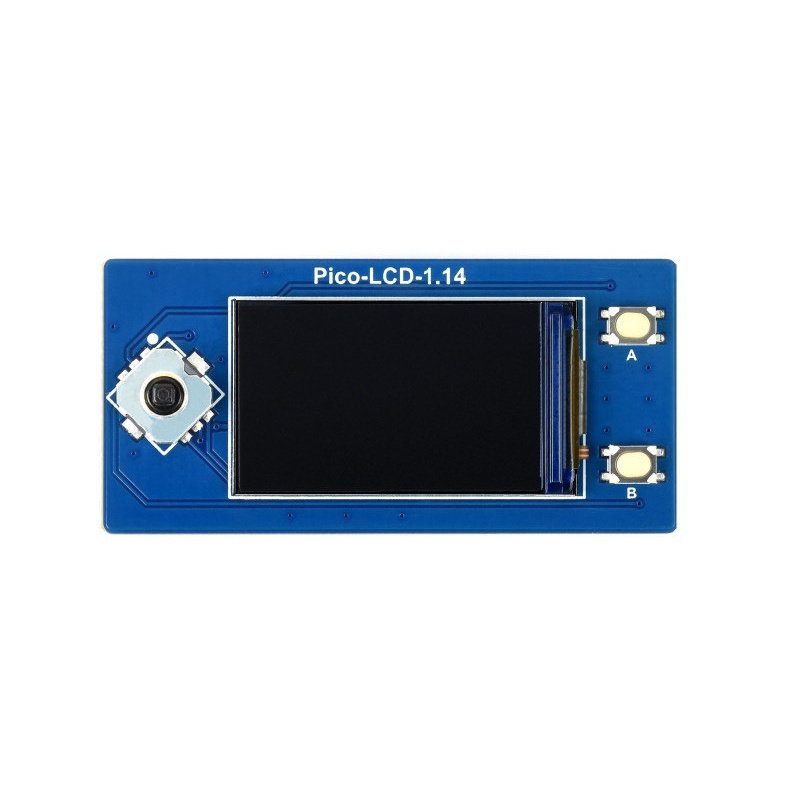

Neben dem Bildschirm selbst verfügt das Board über einen Mini-Joystick und zwei Funktionstasten (gekennzeichnet mit den Buchstaben A und B), die der Nutzer frei programmieren kann. Zur Verbindung mit dem Raspberry Pi Board nutzt das Display 13 GPIO-Leitungen, der Rest steht dem Programmierer zur Verfügung.
Weitere Informationen zum Waveshare 19340-Overlay
Das im Cover verwendete 1,14-Zoll-240x135px-LCD-IPS-Display - SPI - für Raspberry Pi Pico - Waveshare 19340 gibt dem Board die Möglichkeit, Grafiken mit 65.000 anzuzeigen. Farben (RGB-Palette) und die Art der verwendeten Matrix gewährleistet eine perfekte Farbwiedergabe in einem breiten Bereich von Betrachtungswinkeln.
Für den Betrieb des ST7789-Treibers stellt der Hersteller des Overlays, die Firma Waveshare, fertige Bibliotheken und Beispielprogramme zur Verfügung, die den schnellen Einstieg in die Arbeit mit dem Board erheblich erleichtern. Das Modul ist daher mit den Sprachen C/C++ und MicroPython kompatibel.
