Produktbeschreibung: IPS-LCD-Display 2 '' 320x240px - SPI - 65K RGB - für Raspberry Pi Pico - Waveshare 19888

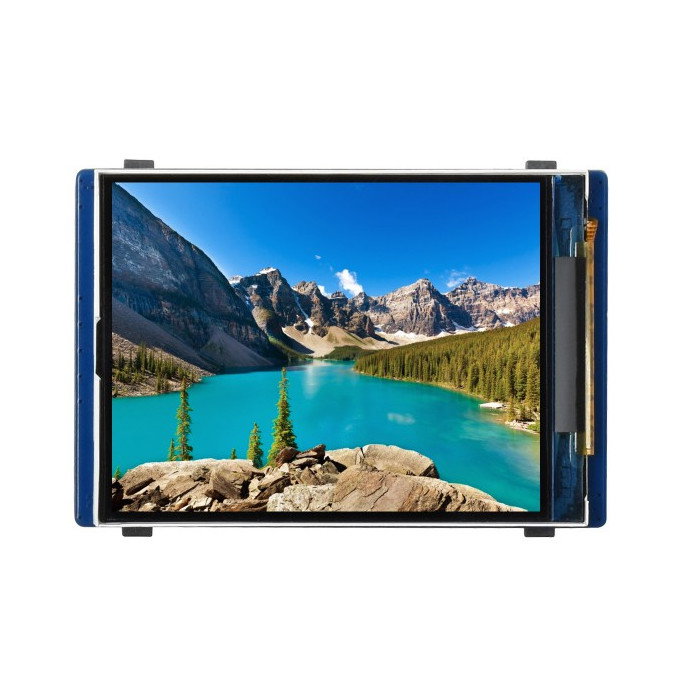

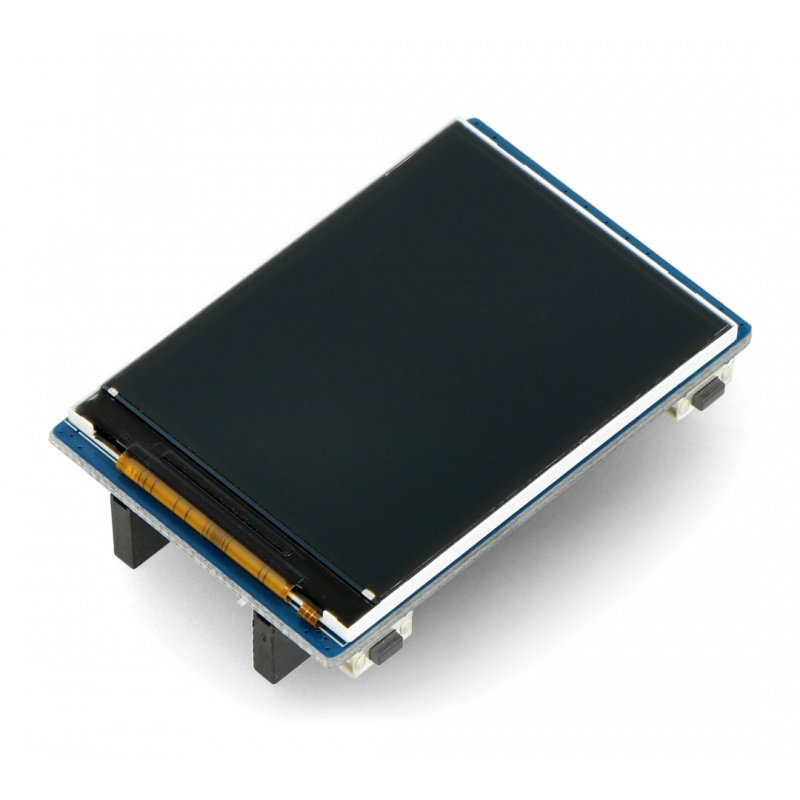

IPS- Display , das für die Arbeit mit dem Raspberry Pi Pico-Board entwickelt wurde. Das Modul basiert auf dem ST7789VW-System, es kommuniziert über die SPI -Schnittstelle. Die Diagonale des Bildschirms beträgt 2,00 " , und seine Auflösung beträgt 320 x 240 px . Er kann 65.000 Farben aus dem RGB-Bereich darstellen. Die Größe eines einzelnen Pixels beträgt 0,1275 x 0,1275 mm. Das Modul ist mit vier Tasten für alle ausgestattet Nutzung durch den Benutzer.
Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält. Außerdem erfahren Sie, wie Sie das Display anschließen.

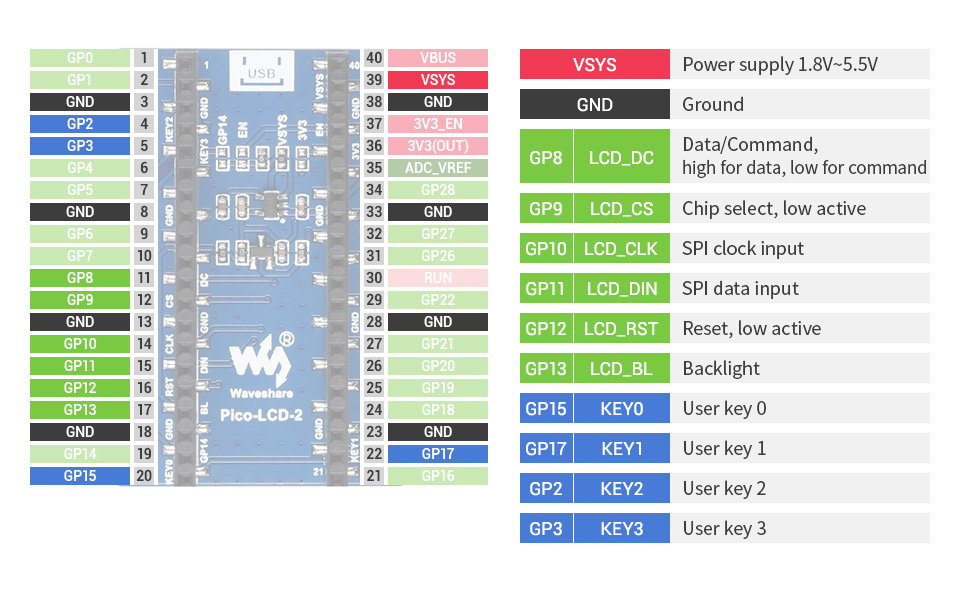

Anzeigemodul-Pins für Raspberry Pi Pico.Pins des Anzeigemoduls zu Pico

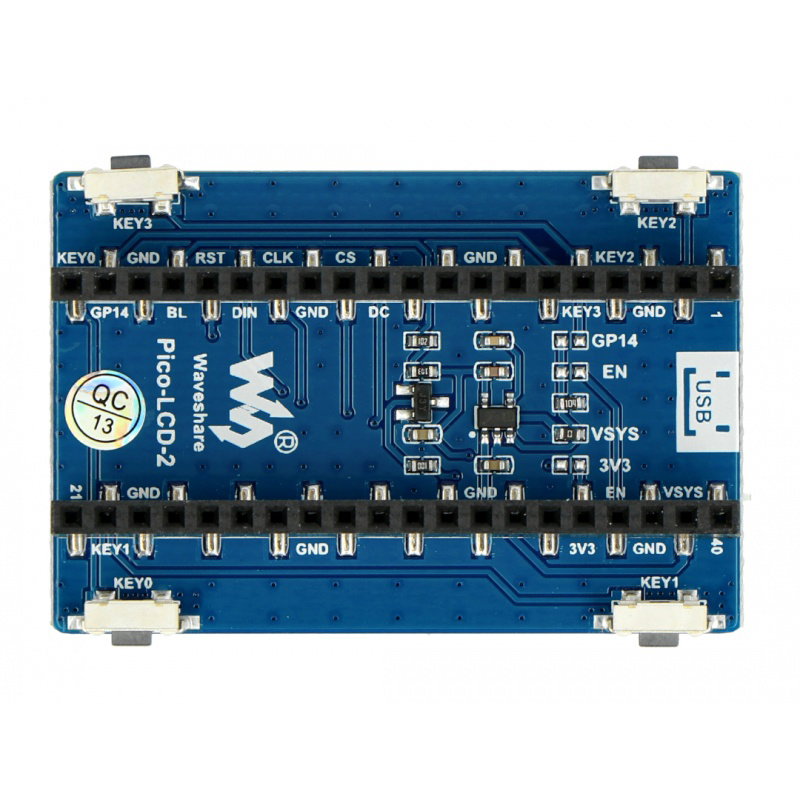

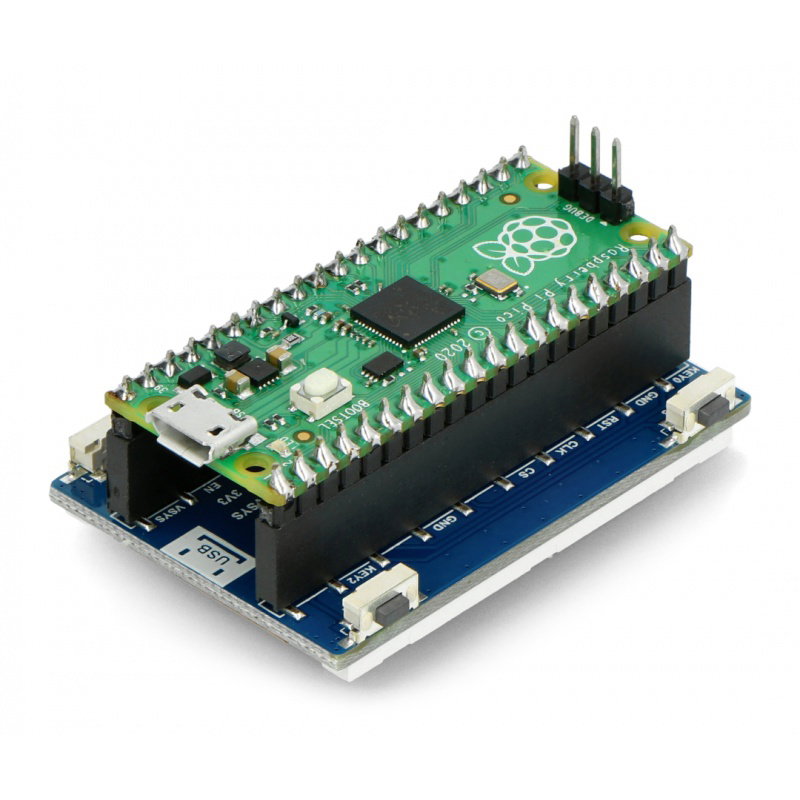

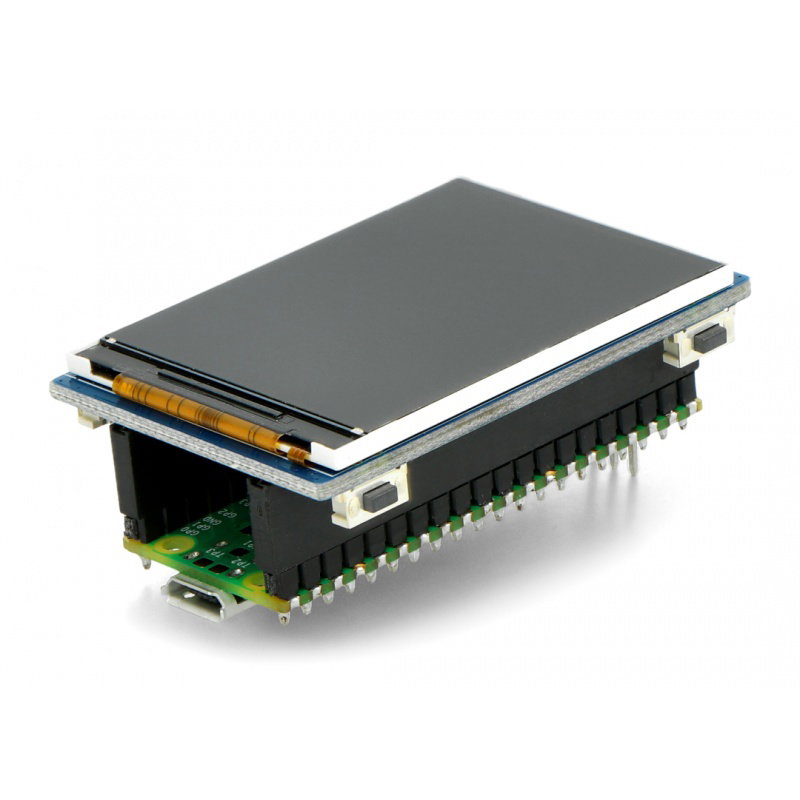

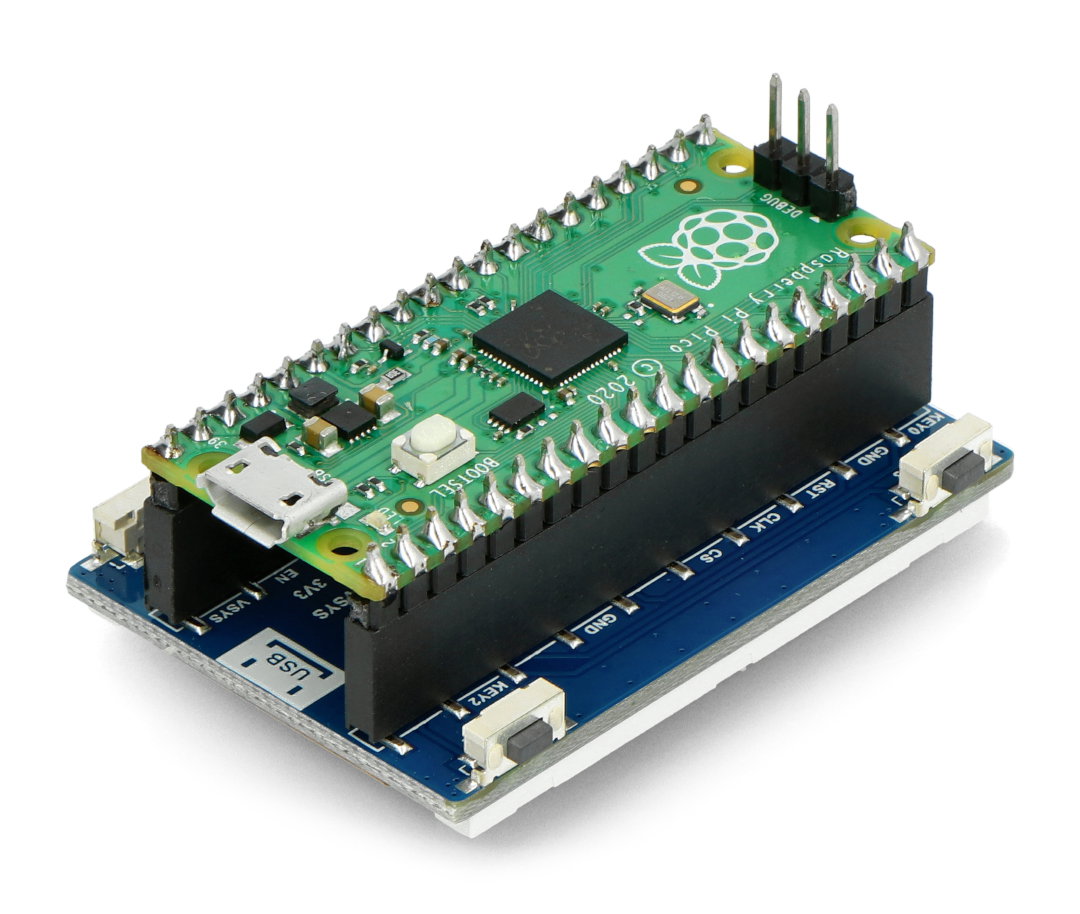

Das Modul ist mit einer Buchse ausgestattet, an die Sie eine Raspberry Pi Pico-Platine direkt anschließen oder eine Verbindung über Kabel herstellen können. Unter den Stiften befinden sich:
- VSYS - Versorgungsspannung von 1,8 V bis 5,5 V
- GND - die Masse des Systems
- GP8 | LCD_DC - LCD-Daten / Befehlszeile, High-Zustand für Daten, Low für Befehle
- GP9 | LCD_CS - Systemauswahlleitung, aktiviert mit niedrigem Zustand
- GP10 | SDIO_CLK - SDIO-Taktleitung
- GP10 | CLK - SPI-Taktleitung
- GP11 | DIN - SPI-Datenleitung
- GP12 | LCD_RST - LCD-Reset, aktiviert mit Low-Zustand
- GP13 | LCD_BL - LCD-Hintergrundbeleuchtung
- GP14 | KEY0 - Benutzertaste 0
- GP15 | KEY1 - Benutzertaste 1
- GP16 | KEY2 - Benutzertaste 2
- GP17 | KEY3 - Benutzertaste 3
Anzeigespezifikation
- Arbeitsspannung: von 2,6 V bis 5,5 V
- Schnittstelle: 4-Draht-SPI
- Bildschirmtyp: IPS
- Chip: ST7789VW
- Diagonale: 2,00 "
- Auflösung: 320 x 240 Pixel
- Anzahl der angezeigten Farben: 65k RGB
- Displaygröße: 40,80 x 30,60 mm
- Pixelgröße: 0,1275 x 0,1275 mm
- Modulabmessungen: 52 x 35 mm
Inhalt des Kits
- 2" Anzeige
Verkaufsgegenstand ist das Display, das Raspberry Pi Pico Modul kann separat erworben werden. Nützliche Links |
