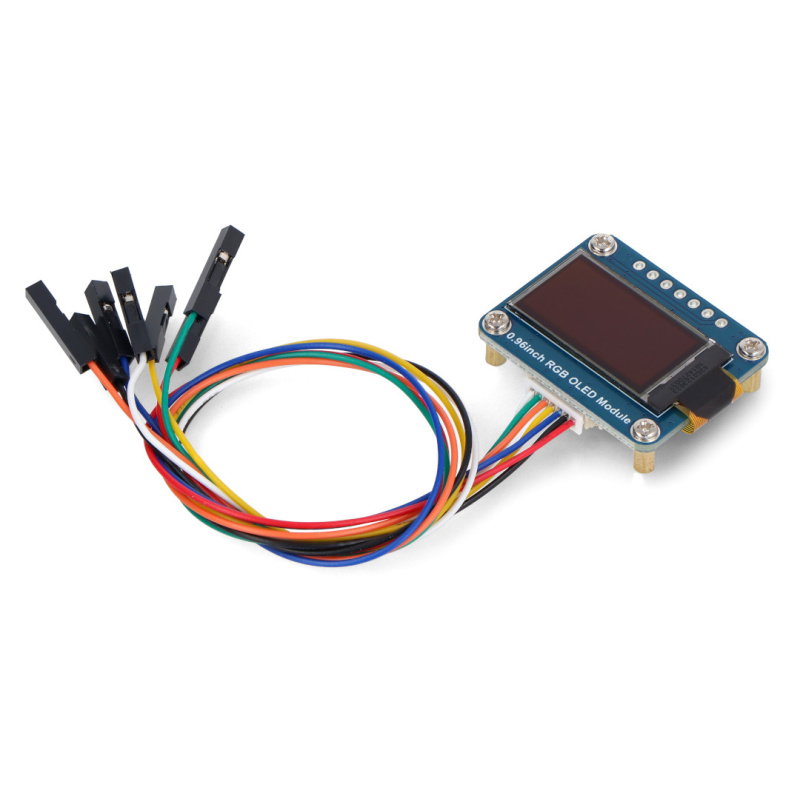

OLED IPS Display 0.96'' 64x128px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - Waveshare 25133
OLED-Display für den Einsatz mit Boards wie Raspberry Pi, Arduino und STM32. Es hat einen SSD1357-Treiber und kommuniziert über eine SPI-Schnittstelle. Seine Diagonale beträgt 0,96 Zoll und die Bildschirmauflösung 64 x 128 Pixel. Das Display bietet ein klares und farbenfrohes Bild in der vollen RGB-Skala von 65.000 Farben. Die Pixel messen 0,0327 x 0,146 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: 0.96'' OLED IPS Display 64 x 128 px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - Waveshare 25133
Das 0,96 '' OLEDIPS-Display bietet eine Auflösung von 64 x 128 Pixeln und ist vielseitig einsetzbar mit Plattformen wie Raspberry Pi, Arduino und STM32. Es verfügt über den SSD1357-Treiber und ermöglicht die Kommunikation über eine SPI-Schnittstelle. Dank der reichhaltigen RGB-Farbpalette (65.000) sind die angezeigten Bilder äußerst farbenfroh und lebendig. Das Modul zeichnet sich durch eine niedrige Einzelpixelgröße (0,0327 x 0,146 mm) aus, was zur Verbesserung der Schärfe des dargestellten Bildes beiträgt. Es stehen zwei Kommunikationsmethoden zur Verfügung: 4-Draht-SPI und 3-Draht-SPI. Er unterstützt auch BCM2835, WiringPi, File IO Interfaces und die RPI (Python) Bibliothek für Raspberry Pi. Es ist eine ausgezeichnete Wahl für Projekte, die ein hochwertiges OLED-Display erfordern.
OLED IPS Display 0.96'' 64 x 128 px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - Waveshare 25133.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Der Hersteller stellt eine Wiki-Seite für das Produkt zur Verfügung, die Informationen über die Leitungen des Moduls und eine detaillierte Bedienungsanleitung enthält. Dort erfahren Sie auch, wie Sie das Display anschließen können.

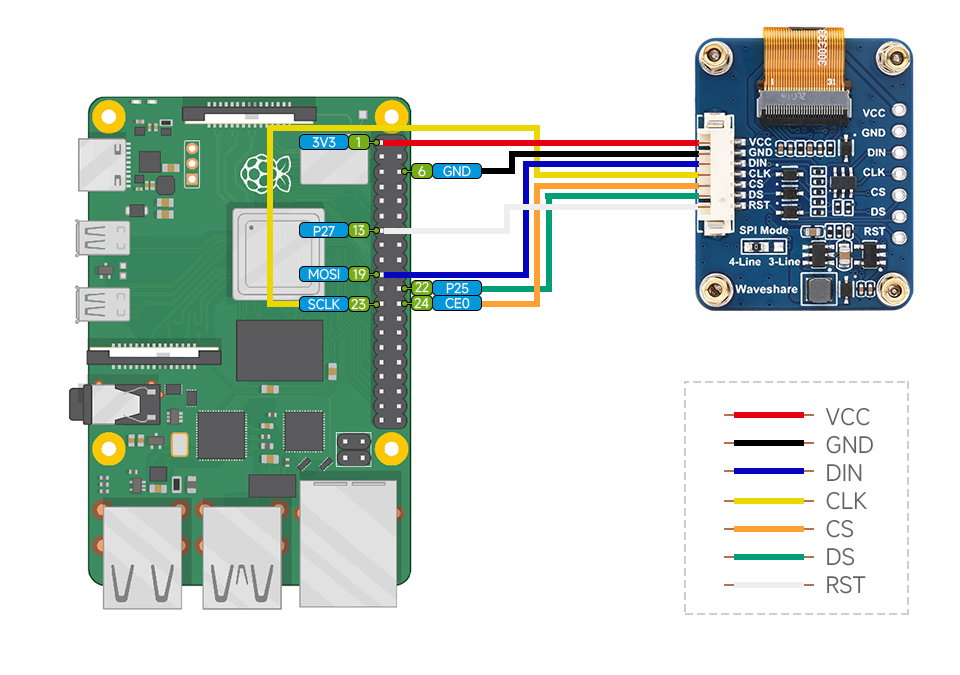

Schema für den Anschluss des Displays an den Raspberry Pi.
Pinbelegung des Displays
Das Modul ist mit einem Anschluss ausgestattet, an den Sie das mitgelieferte Kabel anschließen müssen. Zu den Pins des Displays gehören:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - System-Masse
- DIN - SPI-Bus Dateneingang
- CLK - SPI-Bus-Takteingang
- CS - Chip Select (aktiviert durch Low-Status)
- DC - Daten-/Befehlsauswahl
- RST - Reset-Pin
Technische Daten des Displays
- Versorgungsspannung: 3,3 V / 5 V
- Kommunikationsschnittstelle: SPI-Bus, 3 / 4-Draht
- Anzeige-Typ: OLED
- Steuerchip: SSD1357
- Diagonale: 0,96"
- Auflösung: 64 x 128 px
- Anzahl der angezeigten Farben: 65k RGB
- Abmessungen pro Pixel: 0,0327 x 0,146 mm
- Abmessungen des Displays: 10,862 x 21,736 mm
- Abmessungen des Moduls: 32,5 x 26 mm

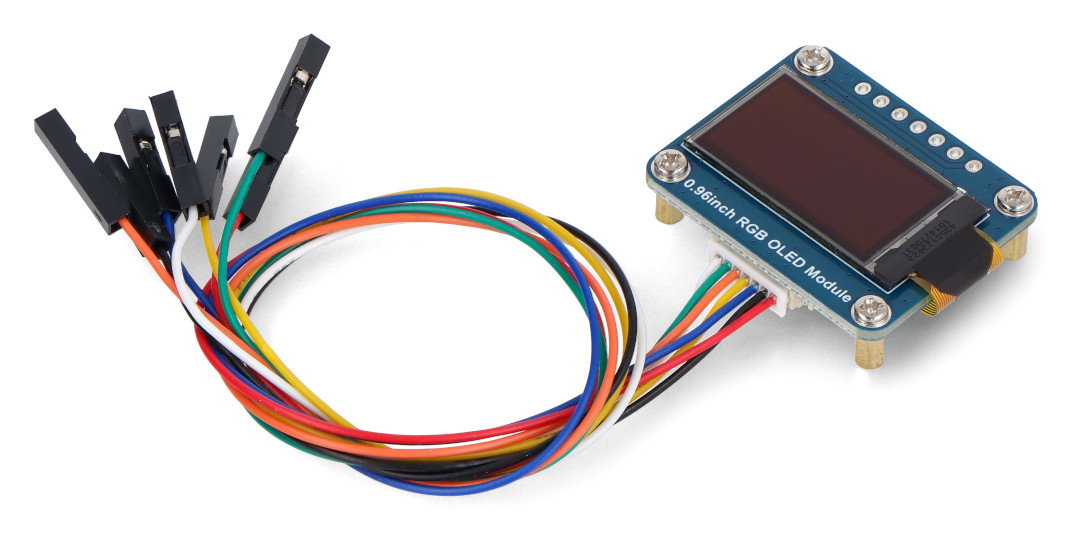

Inhalt des Sets
- OLED IPS Display 0.96'' 64 x 128 px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - 1 Stück
- Anschlusskabel 7pin - 1 Stück
Anschlusskabel im Lieferumfang enthalten.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | OLED |
| Bildschirm - diagonal | 0,96 " |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 64×128px |
| Breite | 7 cm |
| Höhe | 5 cm |
| Tiefe | 2 cm |
| Gewicht | 0,017 kg |
