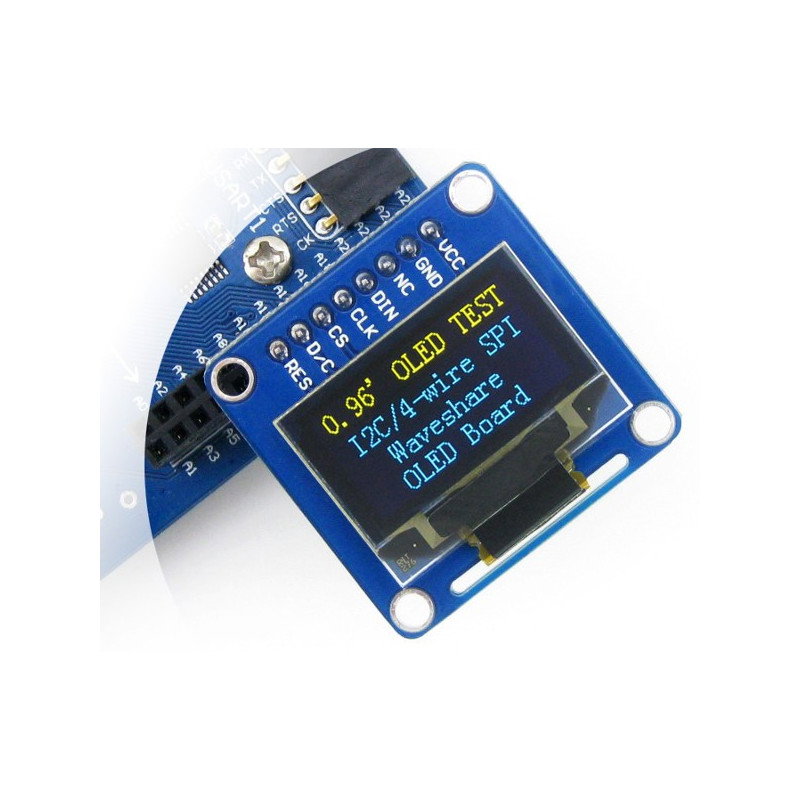

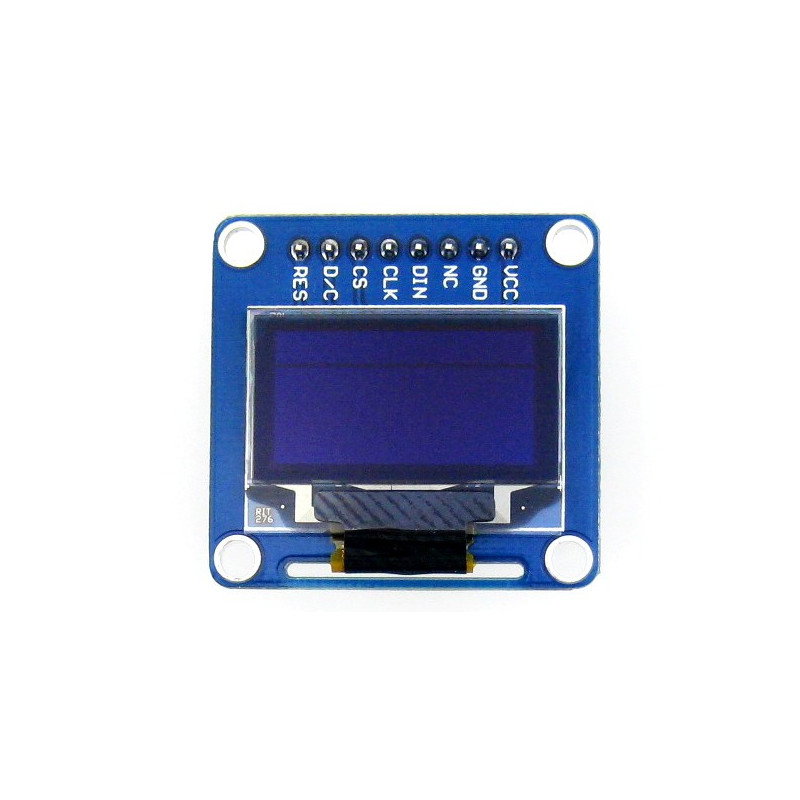

OLED-Display, zweifarbige Grafik 0,96 '' (B) 128x64px SPI / I2C - gerade Anschlüsse - Waveshare 9092
OLED-Display mit 0,96 "Diagonale und 128 x 64 px Auflösung mit gelben und blauen Farben. Der Bildschirm basiert auf dem SSD1306-Treiber, arbeitet mit Spannungen von 3,3 V und 5 V, kommuniziert über SPI oder I2C. Er hat gelötete gerade Goldpin-Anschlüsse.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: OLED-Display, zweifarbige Grafik 0,96 '' (B) 128x64px SPI / I2C- gerade Anschlüsse

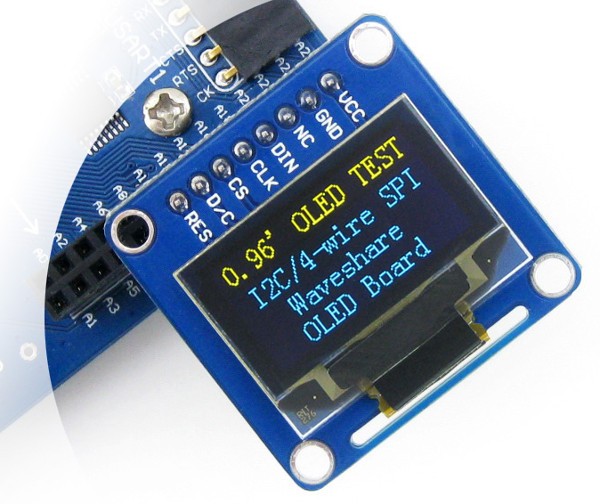

OLED-Display mit einer Diagonale von 0,96" und einer Auflösung von 128 x 64 Pixel mit gelben und blauen Farben. Der Bildschirm basiert auf dem SSD1306-Treiber, arbeitet mit Spannungen von 3,3 V und 5 V, kommuniziert über SPI oder I2C.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Diese Version hat eingelötete einfache Goldpin-Anschlüsse, in unserem Angebot finden Sie auch ein Display mit eckigen Pins .Der Hersteller stellteine Bedienungsanleitung und Bibliotheken zur Bedienung des Bildschirms zur Verfügung. |
Anschließen des Displays
Das Modul hat gelötete einfache Goldpin-Anschlüsse - 2,54 mm Raster, kommuniziert über die SPI- oder I2C-Schnittstelle. Die Beschreibung der einzelnen Pins befindet sich in der Tabelle.
| Stift | Symbol | Beschreibung |
|---|---|---|
| 1 | VCC | Versorgungsspannung von 3,3 V bis 5,0 V. |
| 2 | Masse | Die Masse des Systems. |
| 3 | NC | Es sollte unverbunden bleiben. |
| 4 | LÄRM | Datenleitung der SPI/I2C Kommunikationsschnittstelle. |
| 5 | CLK | Die Taktleitung der SPI / I2C-Kommunikationsschnittstelle. |
| 6 | CS | Auswahl des Gerätes des SPI-Busses, aktiviert durch den Low-Zustand. |
| 7 | D / C | Auswahl der Betriebsart - Low-State bedeutet Senden von Befehlen, High-State - Daten. |
| 8 | RES | System-Reset, aktiviert mit Low-Zustand. |
Modulkonfiguration
Die Auswahl des Kommunikationsbusses erfolgt über die Pins BS0 und BS1, die sich auf der Rückseite der Platine befinden. Standardmäßig arbeitet das Display im 4-Draht-SPI-Modus. Um eine Änderung vorzunehmen, ist Löten erforderlich, wodurch die Garantie erlischt. Einzelheiten finden Sie in der folgenden Tabelle.
Modus Arbeit | Stift BS0 | Stift BS1 | Funktion LÄRM | Funktion
SCK |
|---|---|---|---|---|
| 3-Draht-SPI | 1 | 0 | MOSI | SCLK |
| 4-Draht-SPI | 0 | 0 | ||
| I2C | 0 | 1 | SDA | SC |
Der Jumper zur Auswahl der Betriebsart befindet sich in der Mitte des Moduls: BS1 und BS0.
Anzeigespezifikation
- Betriebsspannung: von 3,3 V bis 5,0 V
- Treiber: SSD1306 ( Dokumentation )
- Kommunikation: SPI / I2C
- Auswahl der Betriebsart über die Jumper BS0 und BS1
- Anzeigetyp: OLED
- Diagonale: 0,96 "
- Auflösung: 128 x 64 Pixel
- Farben: gelb und blau
- Betrachtungswinkel: über 160°
- Arbeitstemperatur: -20 °C bis 70 °C
- Gelötete Goldpin-Anschlüsse - 2,54 mm Raster
- Abmessungen: 33,5 x 33 mm
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | OLED |
| Bildschirm - diagonal | 0,96 " |
| Bildschirm - Schnittstelle | SPI + I2C |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 128 x 64 Pixel |
| Breite | 6 cm |
| Höhe | 9 cm |
| Tiefe | 2 cm |
| Gewicht | 0,007 kg |
