OLED blaue Anzeige 0.91'' 128x32px I2C - Qwiic - SparkFun LCD-24606

Index: SPF-25249
Ein kompaktes OLED-Display mit einer Diagonale von 0,91'' und einer Auflösung von 128 x 32 px, das dank der I2C-Technologie und dem Qwiic-System eine einfache Integration ermöglicht. Es zeichnet sich durch seinen geringen Stromverbrauch und hohen Kontrast aus. Ideal für die Anzeige von Text, Icons und einfachen Grafiken in kleinen elektronischen Projekten.
OLED blaue Anzeige 0.91'' 128x32px I2C - Qwiic - SparkFun LCD-24606
13,50 €
11,34 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: SparkFun
Compatibility: Arduino

Produktbeschreibung: 0.91'' blaues OLED Display 128 x 32 px I2C - Qwiic - SparkFun LCD-24606

Ein OLED-Display von SparkFun mit einer Diagonale von 0,91'' und einer Auflösung von 128 x 32 px, das ideal für kleine, kompakte Elektronikprojekte ist. Die Verwendung der OLED-Technologie ermöglicht ein klares Bild ohne Hintergrundbeleuchtung, was zu einem geringeren Stromverbrauch und einem dünneren Profil im Vergleich zu herkömmlichen LCD-Bildschirmen führt. Dank der eingebauten I2C-Schnittstelle ist die Kommunikation mit Mikrocontrollern (z.B. ESP32, Arduino, STM32) schnell und einfach. Das Display ist Teil des Qwiic-Ökosystems - ein integriertes Verbindungssystem für Sensoren, Aktoren und andere Module, das Rapid Prototyping ohne Löten ermöglicht. Die Verwendung der vertikalen Anschlüsse von Qwiic ermöglicht eine einfache Installation im Gehäuse, und die optimierte Firmware des Displays aktualisiert nur die geänderten Bildbereiche, was die Leistung weiter beschleunigt.

Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das den Einstieg in die Nutzung des Displays erleichtert.

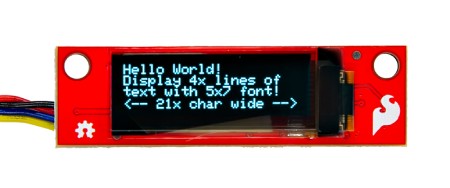

Wyświetlacz OLED niebieski 0,91'' 128 x 32 px I2C - Qwiic - SparkFun LCD-24606

0,91'' blaues OLED-Display 128 x 32 px I2C - Qwiic - SparkFun LCD-24606.

Wyświetlacz OLED niebieski 0,91'' 128 x 32 px I2C - Qwiic - SparkFun LCD-24606

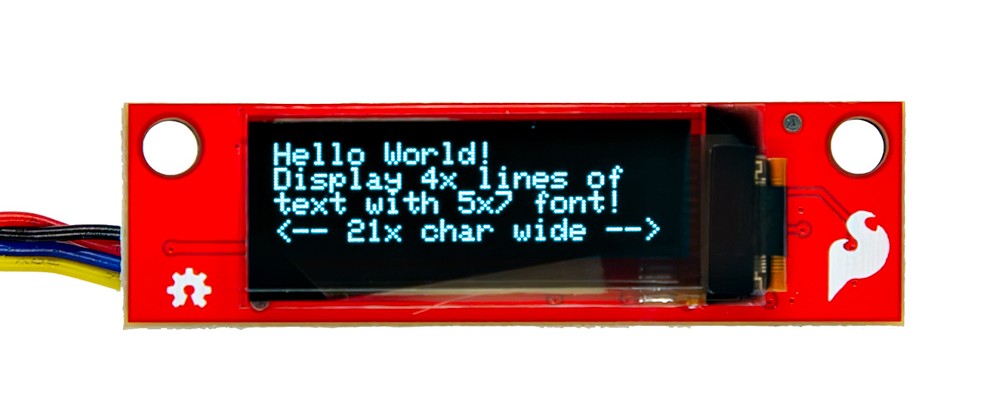

Die Auflösung des OLED-Displays beträgt 128 x 32 px.

Besondere Eigenschaften des Displays

  • OLED-Display - hoher Kontrast und keine Hintergrundbeleuchtung erforderlich, was Energie spart
  • Kompakte Größe - nur 0,91'' Diagonale, ideal für kleine Projekte und enge Räume
  • Auflösung von 128 x 32 px - ermöglicht die Anzeige von bis zu vier Zeilen Text oder einfachen Grafiken
  • Qwiic-Anschlüsse - zwei vertikale Qwiic-Anschlüsse für eine einfache Montage und ohne die Notwendigkeit von Lötarbeiten
  • I2C-Schnittstelle - schnelle und einfache Kommunikation mit Mikrocontrollern, I2C-Adresse: 0x3C
  • Geringer Stromverbrauch - dank der OLED-Technologie und der Aktualisierung nur der geänderten Bildschirmbereiche

Programmierung des SparkFun-Displays

Das Display wird von der speziellen SparkFun Qwiic OLED Arduino Library unterstützt, die in der Arduino-Umgebung verfügbar ist. Diese Bibliothek bietet eine Vielzahl von Grafikfunktionen, wie das Zeichnen von Pixeln, Linien, Rechtecken, Kreisen und die Anzeige von Text und Bitmaps. Durch die Optimierung der Bibliothek können nur die Bereiche des Bildschirms, die sich geändert haben, schnell verarbeitet werden, was eine hohe Leistung und Speichereinsparungen ermöglicht.

Qwiic-System

Das Qwiic Connect System ist ein Ökosystem, das den Prototyping-Prozess vereinfacht, indem es die Notwendigkeit des Lötens eliminiert. Mit einem gemeinsamen 4-Pin-Stecker mit einem 1mm-Raster ermöglicht Qwiic eine schnelle und fehlerfreie Verbindung von Komponenten. Die Steckverbinder sind polarisiert, um ein falsches Anschließen von Bauteilen zu verhindern.

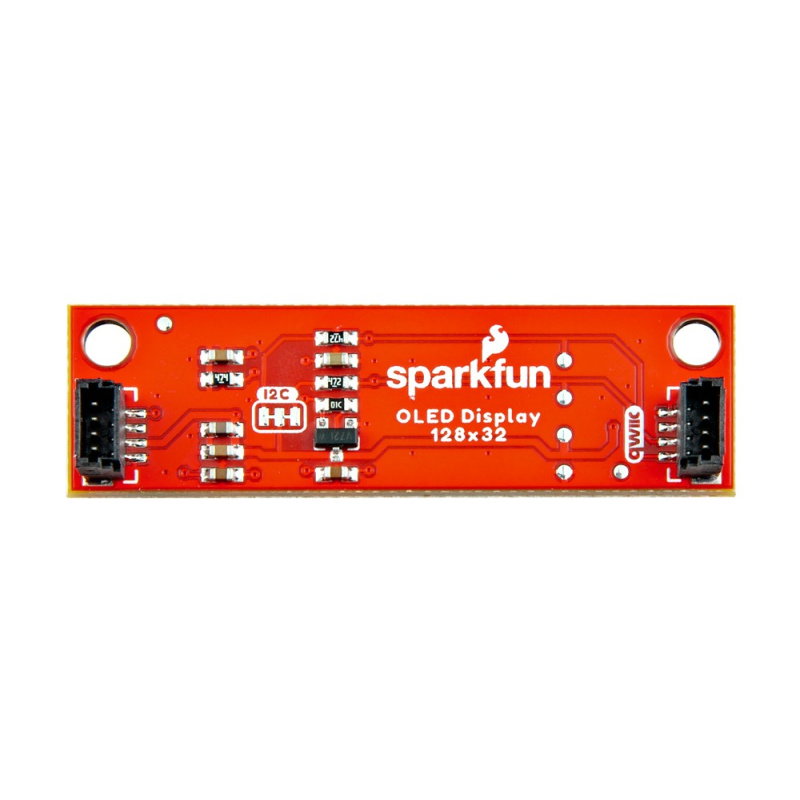

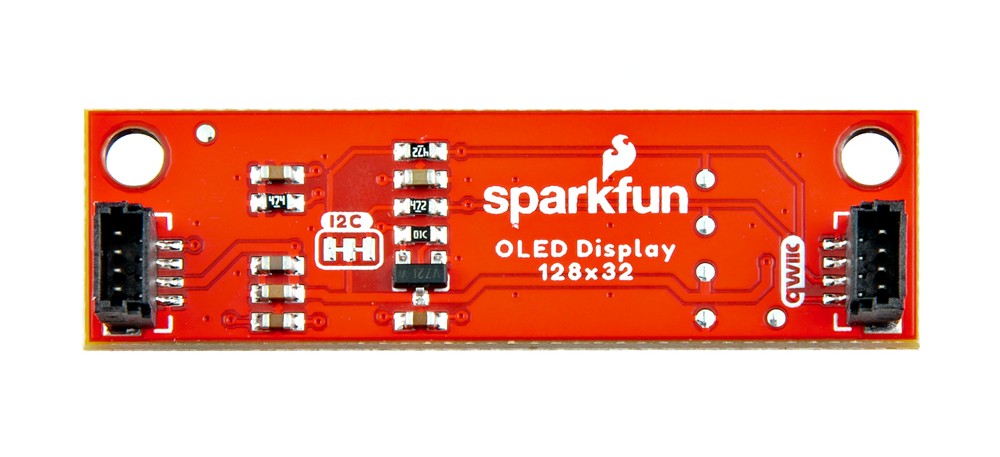

Wyświetlacz OLED niebieski 0,91'' 128 x 32 px I2C - Qwiic - SparkFun LCD-24606Das Display verwendet I2C-Kommunikation.

Wyświetlacz OLED niebieski 0,91'' 128 x 32 px I2C - Qwiic - SparkFun LCD-24606

Das Bild ist monochrom, blau auf schwarzem Hintergrund.

Anwendungen des Displays

  • IoT-Projekte: dank seines kompakten Designs und seines geringen Stromverbrauchs ideal für die Anzeige des Gerätestatus.
  • Uhren und Statusanzeigen: Dank der einfachen Integration in Mikroprozessorsysteme kann es zur Anzeige von Stunden, Benachrichtigungen oder Systemparametern verwendet werden.
  • Benutzeroberflächen: Durch die Möglichkeit, vier Zeilen Text anzuzeigen, eignet es sich für die Erstellung einfacher Bedienoberflächen in kleinen Geräten.

Technische Daten des OLED-Displays

  • Versorgungsspannung: 3,3 V über Qwiic-Anschluss
  • Display-Typ: OLED, monochrom, blauer Text auf schwarzem Hintergrund
  • Display-Diagonale: 0,91''
  • Auflösung des Displays: 128 x 32 px
  • Display-Controller: SSD1306
  • Kommunikationsprotokolle: I2C
  • I2C-Adresse: 0x3C
  • Pull-up-Widerstände: eingebaut, 4,7 kΩ
  • Steckverbinder: 2 vertikale Qwiic-Anschlüsse
  • Abmessungen: 44,45 x 12,7 mm
  • Gewicht: 3,25 g
Wyświetlacz OLED niebieski 0,91'' 128 x 32 px I2C - Qwiic - SparkFun LCD-24606

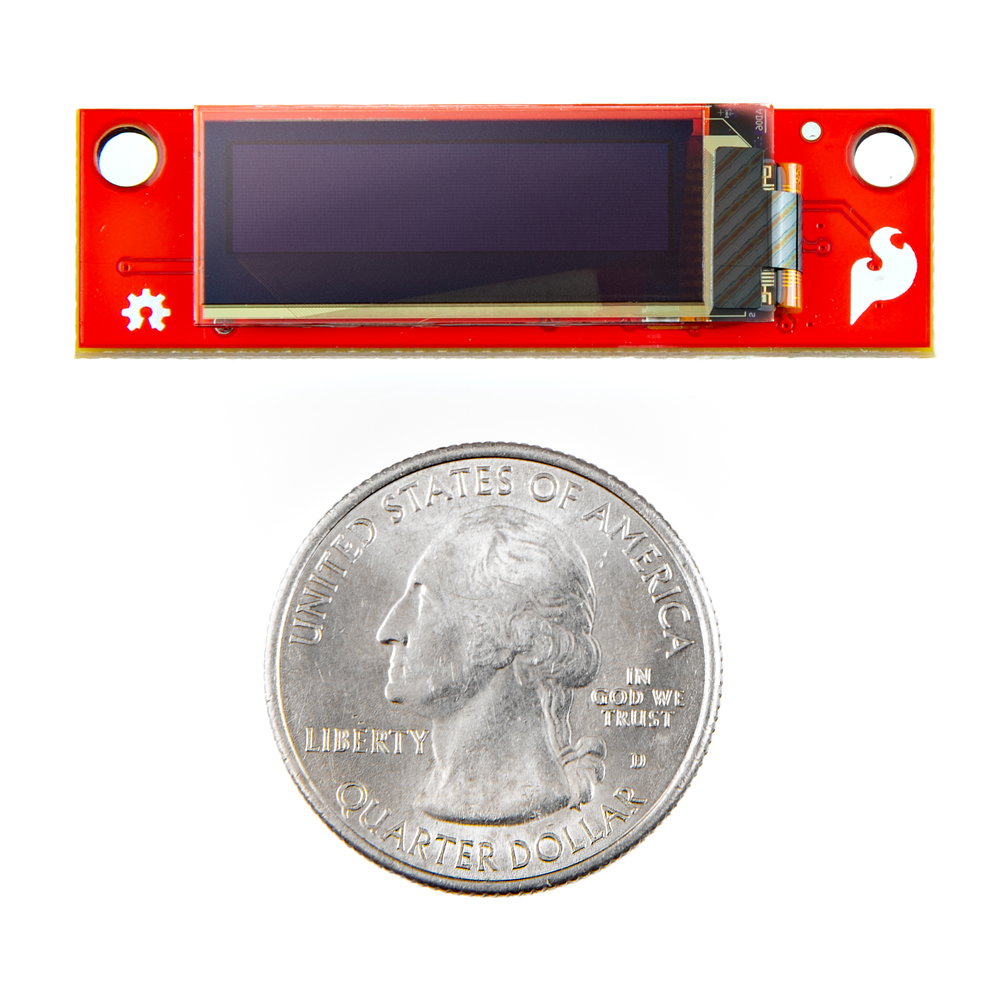

Die Abmessungen der Platine betragen nur 44,45 x 12,7 mm.

Bildschirm - Typ OLED
Bildschirm - diagonal 0,91 "
Bildschirm - Schnittstelle I2C
Bildschirmberührung Nicht
Bildschirmauflösung 128 x 32 Pixel
PAKETBREITE 8.5 cm
PAKETHÖHE 5 cm
PAKETTIEFE 0.5 cm
PAKETGEWICHT 0.01 kg
